【机械行业标准(JB)】 绝缘子用黑色金属铸件 技术条件

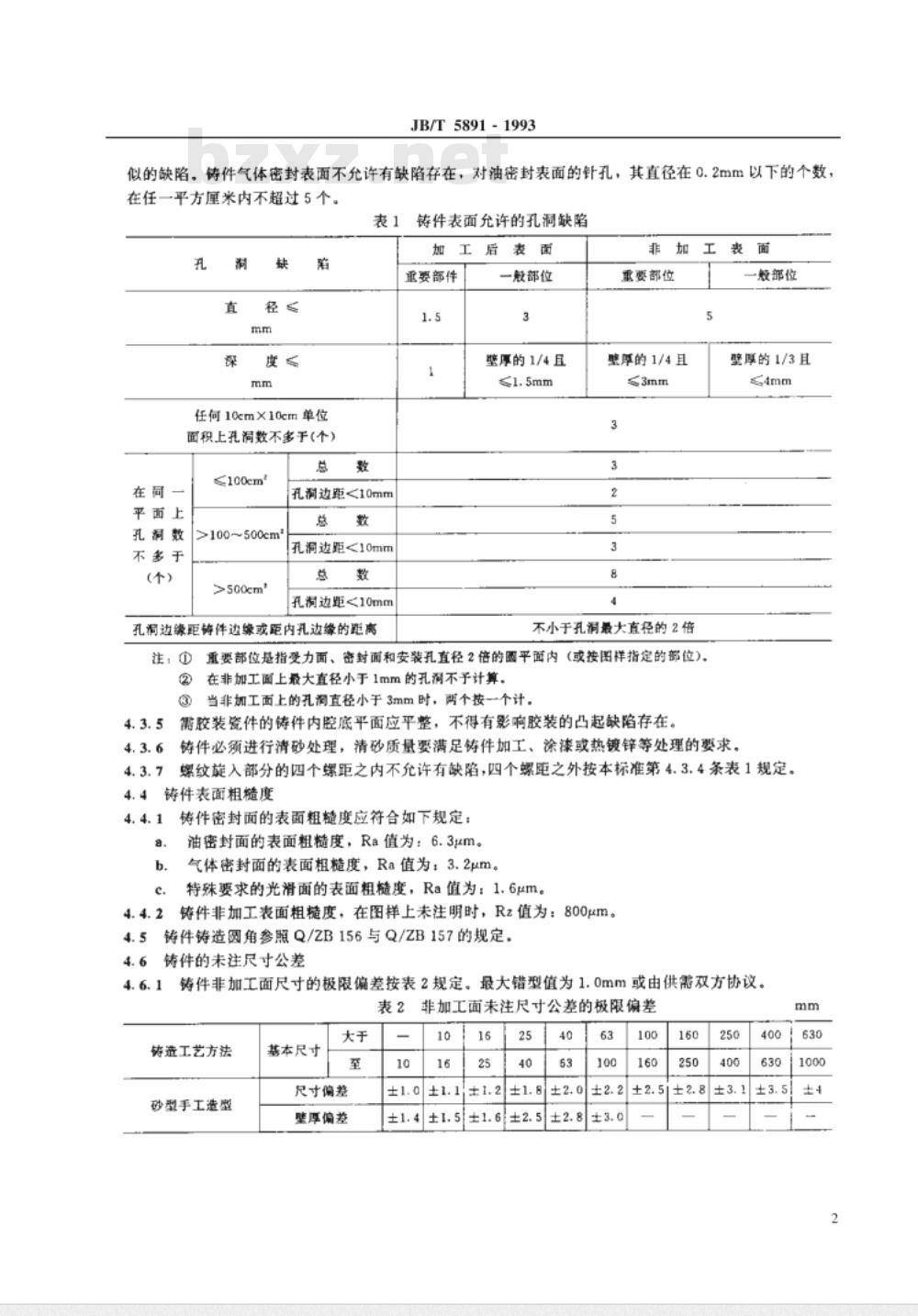

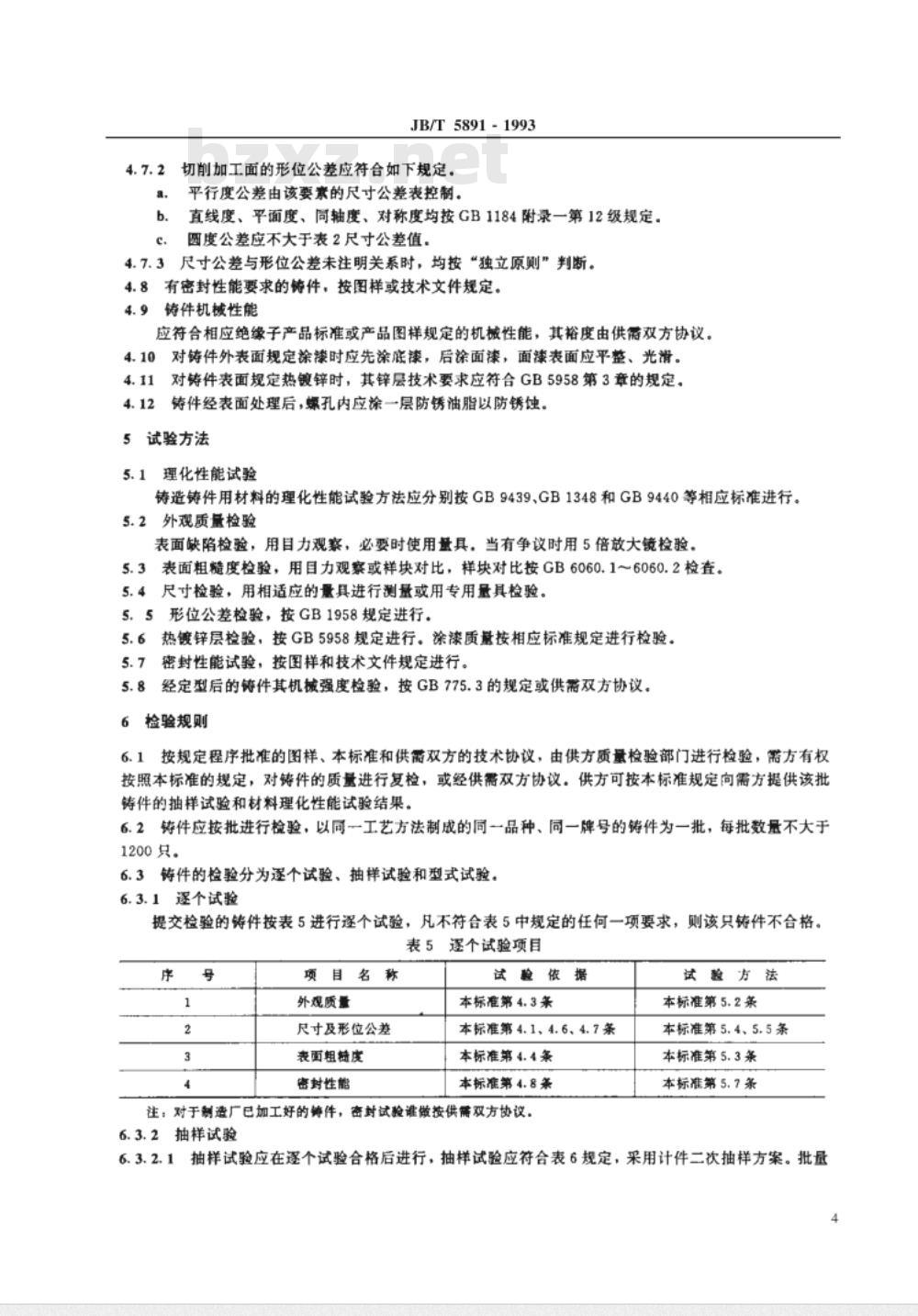

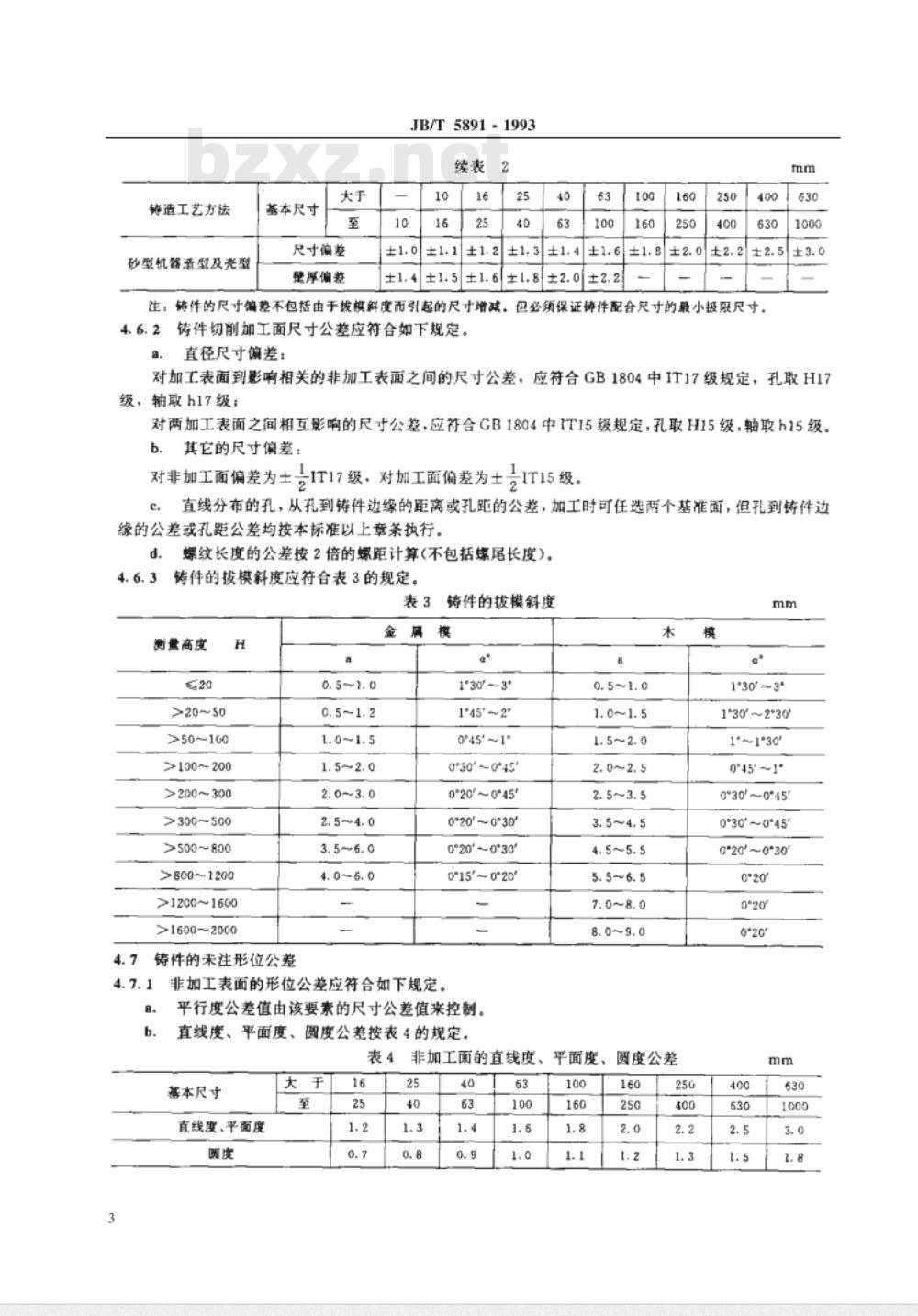

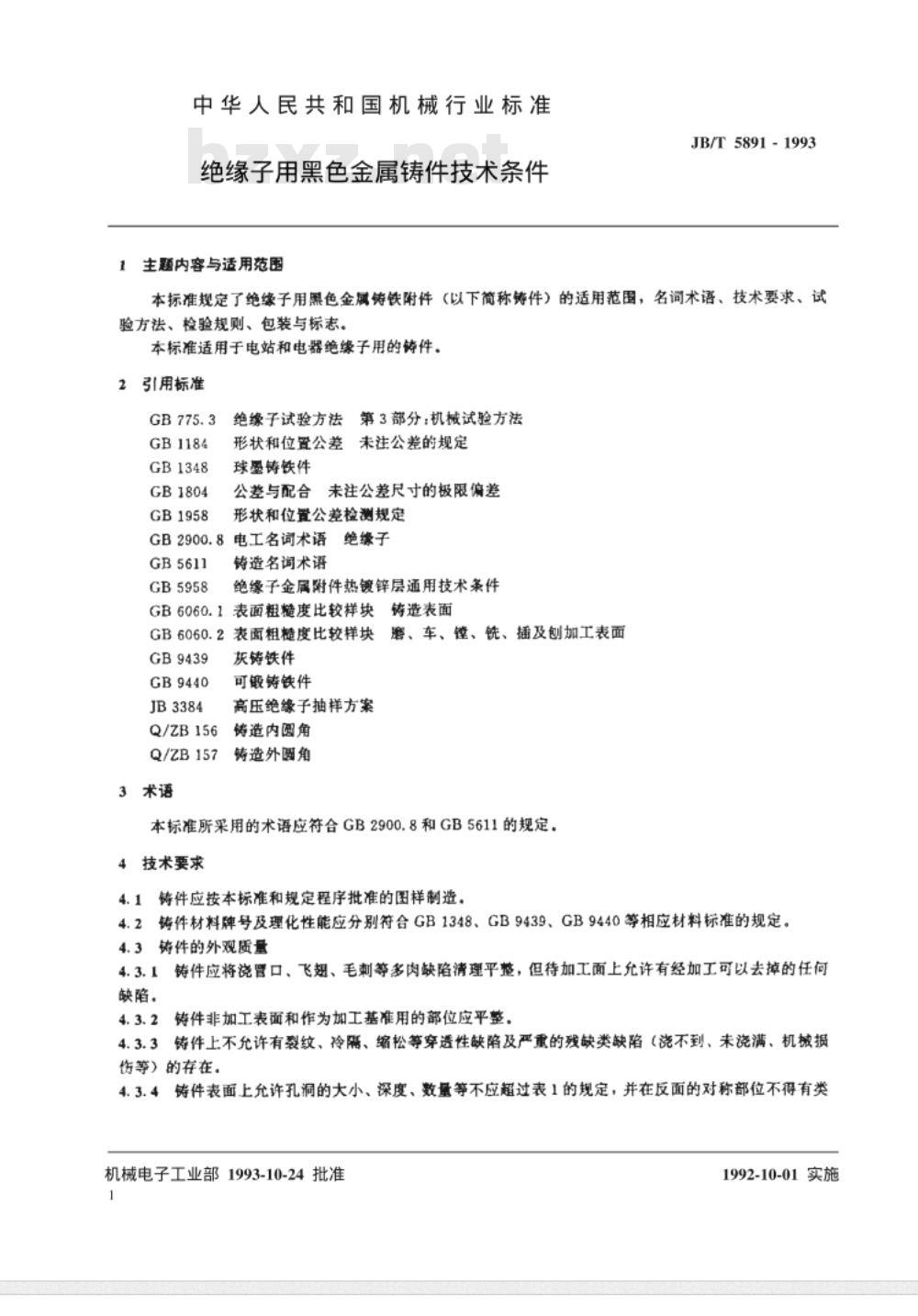

中华人民共和国机械行业标准 JB/T 5891-1993 绝缘子用黑色金属铸件技术条件 本标准规定了绝缘子用黑色金属铸件（以下简称铸件）的适用范围、名词术语、技术要求、试验方法、检验规则、包装与标志。本标准适用于电站和电器绝缘子用的铸件。 1 范围 本标准适用于电站和电器绝缘子用的铸件，规定了铸件的技术要求、试验方法及检验规则。 2 规范性引用文件 本标准引用了以下文件： GB 775.3、GB 1184、GB 1348、GB 1804、GB 1958、GB 6060.1、GB 6060.2、GB 9439、GB 9440、JB/T 5891。 3 术语 本标准所采用的术语应符合GB 2900.8和GB 5611的规定。常用术语包括灰铸铁件、可锻铸铁件等。 4 技术要求 4.1 铸件应按本标准和批准的图样制造。 4.2 铸件材料的牌号及理化性能应符合GB 1348、GB 9439、GB 9440等相关标准的要求。 4.3 铸件的外观质量应满足以下要求： - 铸件应清理平整，去除浇管口、飞翅、毛刺等缺陷。 - 铸件的非加工表面和加工基准部位应平整。 - 不允许有裂纹、冷隔、缩松等穿透性缺陷。 4.3.1 对于铸件表面孔洞的要求，见表1。 4.3.2 铸件气体密封表面不得有缺陷，油密封表面的针孔直径不大于0.2mm，且每平方厘米不超过5个。 表1 铸件表面允许的孔洞缺陷 | 位置 | 允许孔径 (mm) | 允许孔深 (mm) | 每单位面积孔数 | |------|----------------|----------------|-----------------| | 一般部位 | 1.5 | 1 | 不多于 10 个/100 cm² | | 重要部位 | 3 | 1 | 不多于 3 个/100 cm² | 4.4 铸件必须进行清砂处理，且处理质量应满足后续加工、涂漆或热镀锌等要求。 4.5 铸件表面粗糙度应满足以下要求： - 油密封面：Ra值为6.3μm。 - 气体密封面：Ra值为3.2μm。 - 特殊要求的光滑面：Ra值为1.6μm。 4.6 铸件的尺寸公差应符合表2的规定。 表2 铸件尺寸公差 | 基本尺寸范围 (mm) | 尺寸偏差 (mm) | |-------------------|---------------| | 10~16 | ±1.0 | | 16~25 | ±1.1 | | 25~40 | ±1.2 | | 40~63 | ±1.4 | | 63~100 | ±1.6 | | 100~160 | ±2.0 | 5 试验方法 本标准规定了铸件的试验方法，确保铸件的技术要求和质量符合标准要求。 6 包装与标志 铸件应按标准要求进行包装，并加以标识，确保在运输过程中不受损害。
