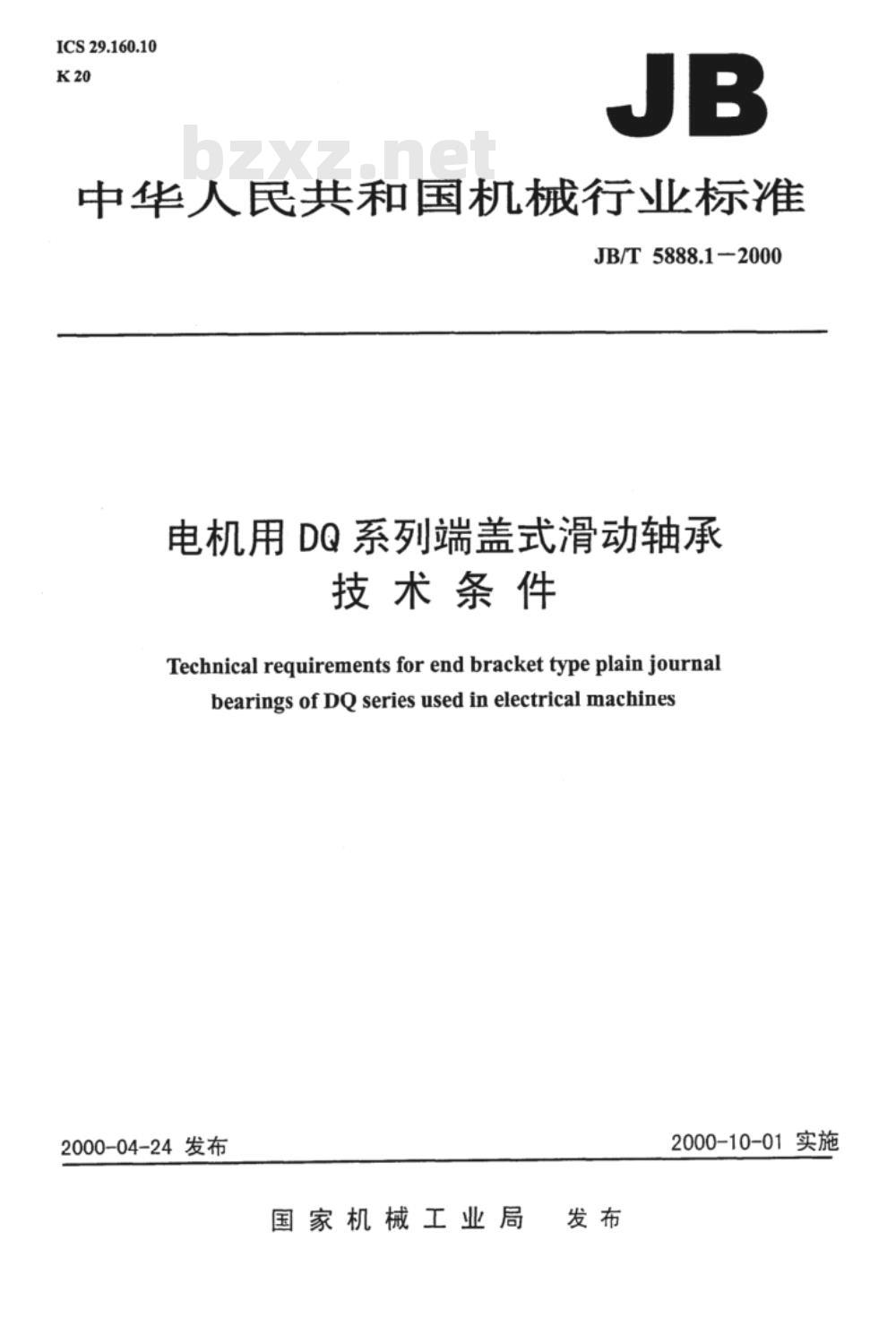

【机械行业标准(JB)】 电机用DQ系列端盖式滑动轴承 技术条件

ICS29.160.10
中华人民共和国机械行业标准
JB/T5888.1-2000
电机用DQ系列端盖式滑动轴承
技术条件
Technical requirements for end bracket type plain journalbearings of DQ series used in electrical machines2000-04-24发布
国家机械工业局
2000-10-01实施
JB/T5888.1-2000

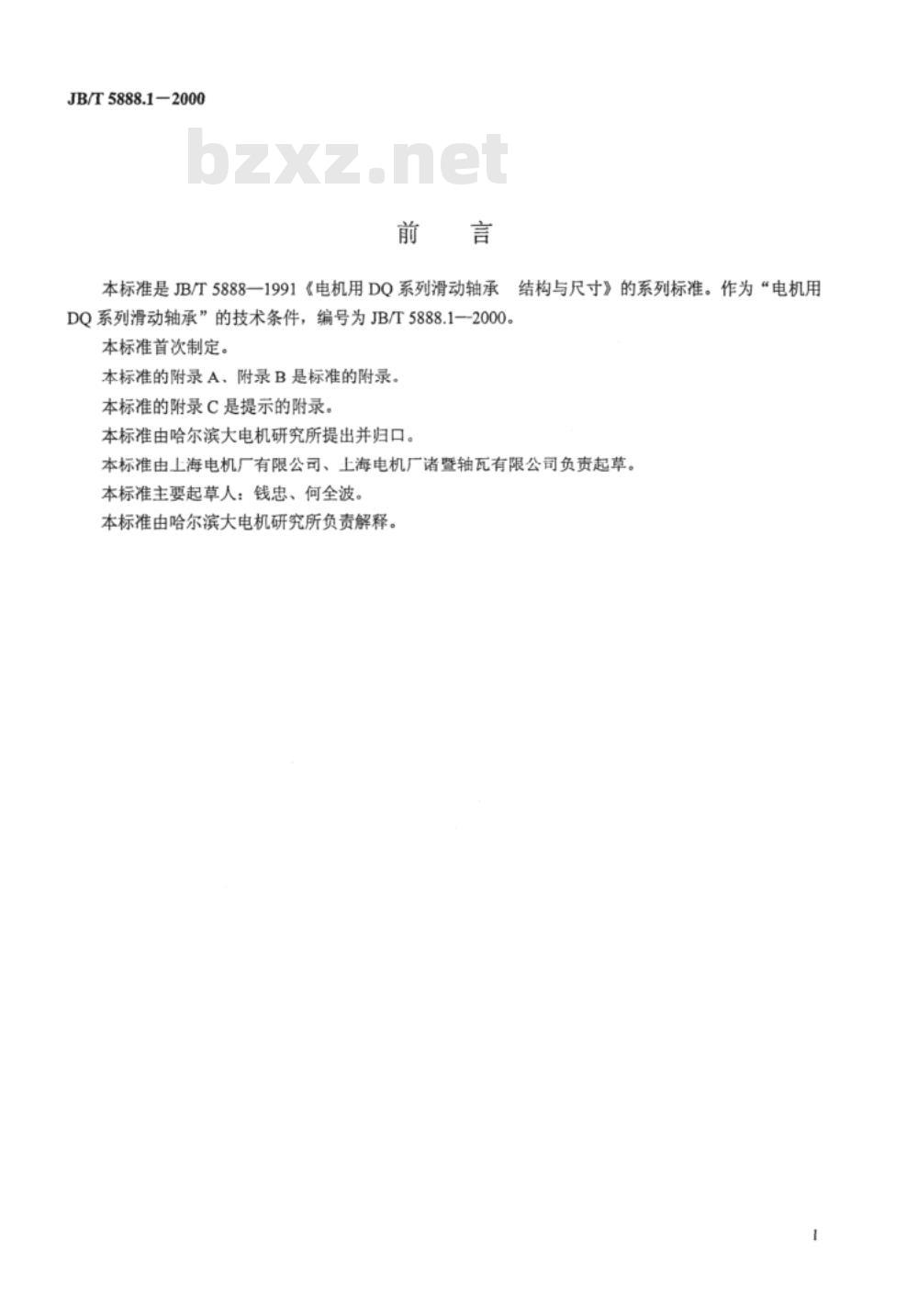

本标准是JB/T5888一1991《电机用DQ系列滑动轴承DQ系列滑动轴承”的技术条件，编号为JB/T5888.1一2000。本标准首次制定。
本标准的附录A、附录B是标准的附录。本标准的附录C是提示的附录。
本标准由哈尔滨大电机研究所提出并归口。结构与尺寸》的系列标准。作为“电机用本标准由上海电机厂有限公司、上海电机厂诸暨轴瓦有限公司负责起草。本标准主要起草人：钱忠、何全波。本标准由哈尔滨大电机研究所负责解释。1范围

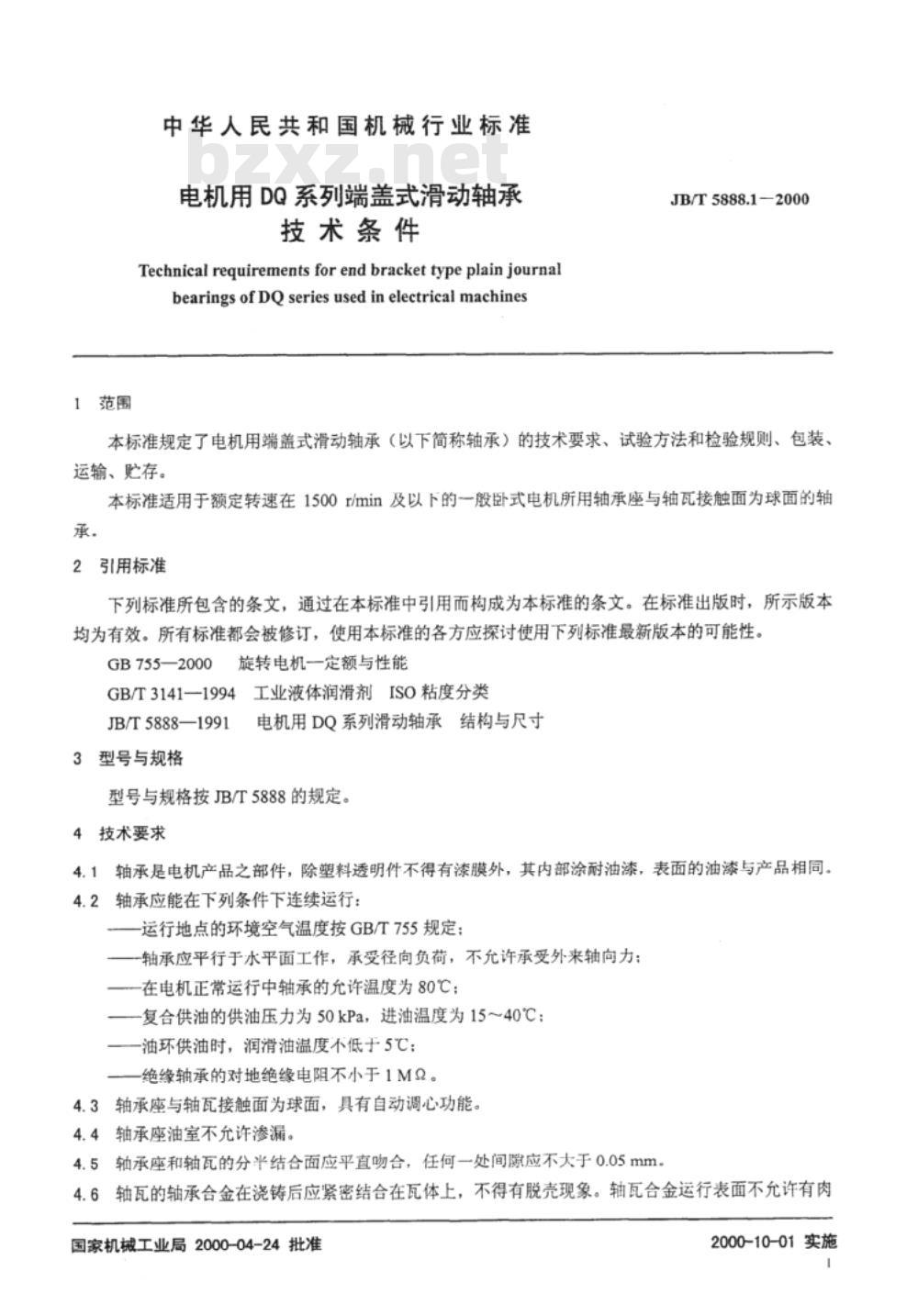

中华人民共和国机械行业标准
电机用DQ系列端盖式滑动轴承
技术条件
Technical requirements for end bracket type plain journalbearingsofDQseriesused inelectricalmachinesJB/T5888.1-2000
本标准规定了电机用端盖式滑动轴承（以下简称轴承）的技术要求、试验方法和检验规则、包装、运输、贮存。
本标准适用于额定转速在1500r/min及以下的一般卧式电机所用轴承座与轴瓦接触面为球面的轴承。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB755—2000
旋转电机一定额与性能
GB/T3141—1994工业液体润滑剂ISO粘度分类电机用DQ系列滑动轴承结构与尺寸JB/T5888—1991
3型号与规格
型号与规格按JB/T5888的规定。4技术要求
4.1轴承是电机产品之部件，除塑料透明件不得有漆膜外，其内部涂耐油漆，表面的油漆与产品相同，4.2轴承应能在下列条件下连续运行：—运行地点的环境空气温度按GB/T755规定：-轴承应平行于水平面工作，承受径向负荷，不允许承受外来轴向力：—在电机正常运行中轴承的允许温度为80℃：—复合供油的供油压力为50kPa，进油温度为15～40℃：一油环供油时，润滑油温度不低于5℃；一绝缘轴承的对地绝缘电阻不小于1M2。4.3轴承座与轴瓦接触面为球面，具有自动调心功能。4.4轴承座油室不允许渗漏。
4.5轴承座和轴瓦的分半结合面应平直吻合，任何一处间隙应不大于0.05mm。4.6轴瓦的轴承合金在浇铸后应紧密结合在瓦体上，不得有脱壳现象。轴瓦合金运行表面不允许有肉国家机械工业局2000-04-24批准2000-10-01实施
JB/T5888.1-2000

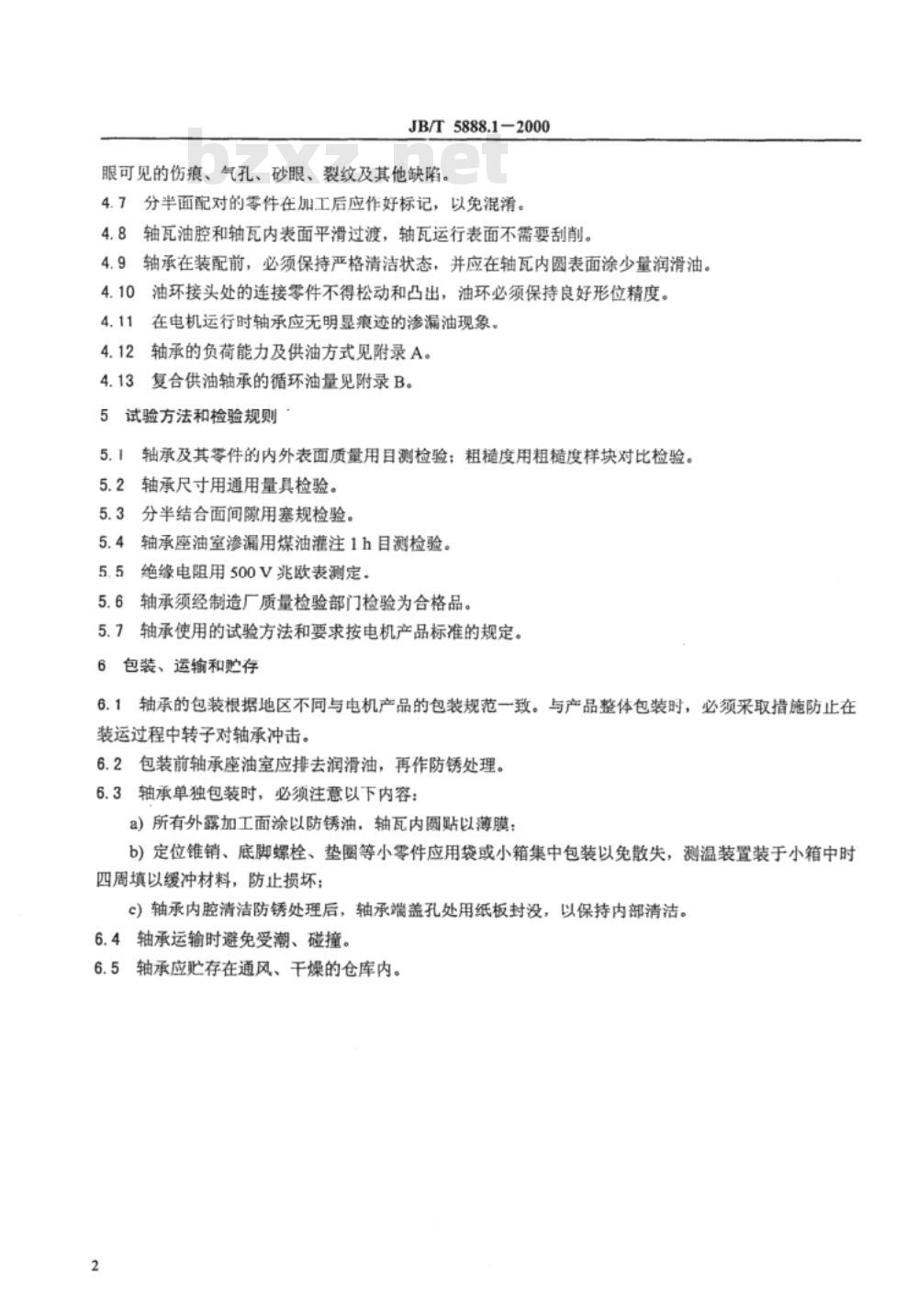

眼可见的伤痕、气孔、砂眼、裂纹及其他缺陷。4.7分半面配对的零件在加工后应作好标记，以免混淆。4.8轴瓦油腔和轴瓦内表面平滑过渡，轴瓦运行表面不需要刮削。4.9
轴承在装配前，必须保持严格清洁状态，并应在轴瓦内圆表面涂少量润滑油。油环接头处的连接零件不得松动和凸出，油环必须保持良好形位精度，4.10
4.11在电机运行时轴承应无明显痕迹的渗漏油现象，4.12
轴承的负荷能力及供油方式见附录A。复合供油轴承的循环油量见附录B。5试验方法和检验规则
轴承及其零件的内外表面质量用目测检验；粗糙度用粗糙度样块对比检验。5.2车
轴承尺寸用通用量具检验。
5.3分半结合面间隙用塞规检验。5.4轴承座油室渗漏用煤油灌注1h目测检验。5.5绝缘电阻用500V兆欧表测定。5.6轴承须经制造厂质量检验部门检验为合格品。5.7轴承使用的试验方法和要求按电机产品标准的规定。6包装、运输和贮存
6.1轴承的包装根据地区不同与电机产品的包装规范一致。与产品整体包装时，必须采取措施防止在装运过程中转子对轴承冲击。
6.2包装前轴承座油室应排去润滑油，再作防锈处理。6.3轴承单独包装时，必须注意以下内容：a）所有外露加工面涂以防锈油，轴瓦内圆贴以薄膜；b）定位锥销、底脚螺栓、垫圈等小零件应用袋或小箱集中包装以免散失，测温装置装于小箱中时四周填以缓冲材料，防止损坏：c）轴承内腔清洁防锈处理后，轴承端盖孔处用纸板封没，以保持内部清洁。6.4轴承运输时避免受潮、碰撞。6.5轴承应贮存在通风、干燥的仓库内。2
JB/T5888.1-2000

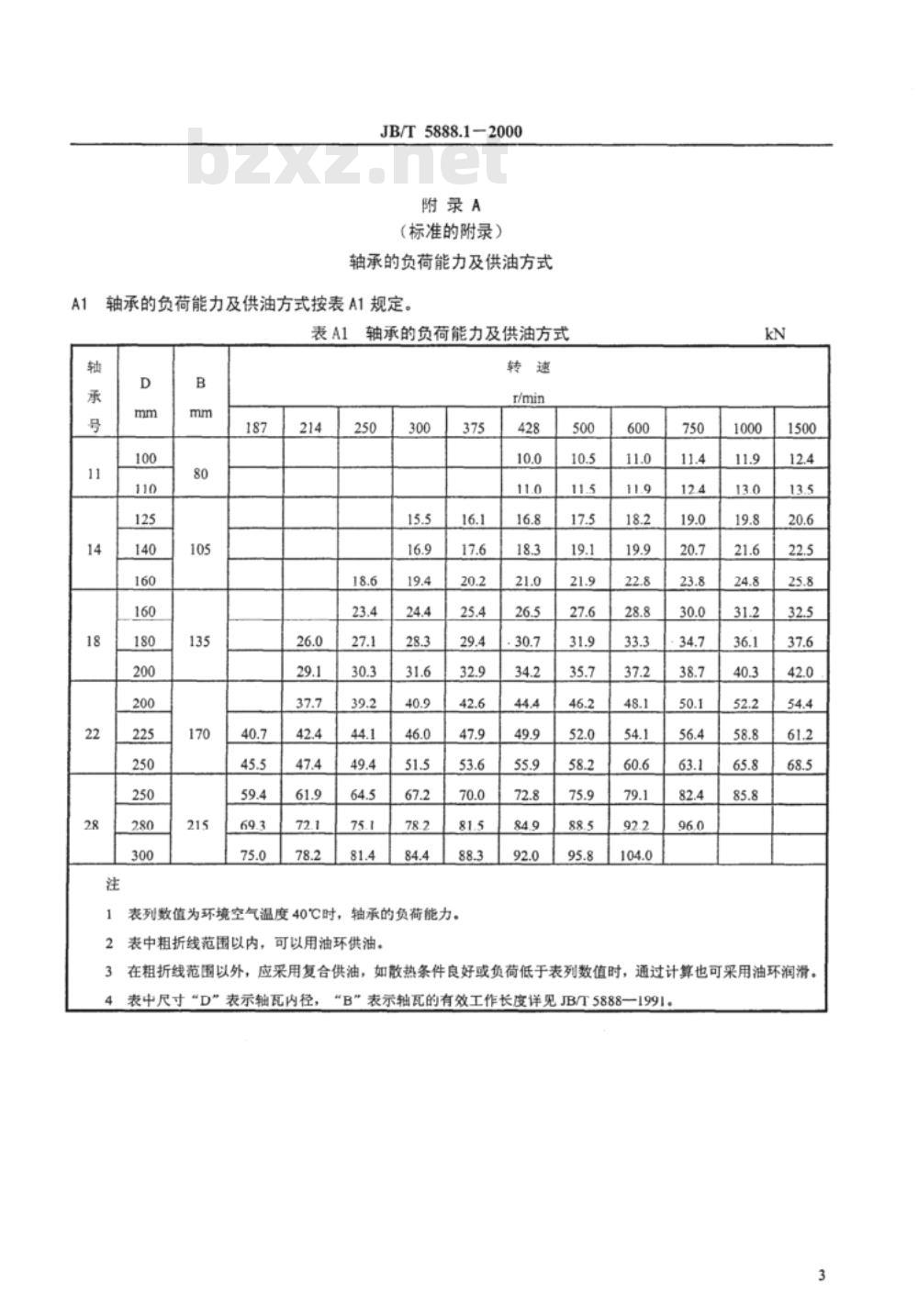

附录A
（标准的附录）
轴承的负荷能力及供油方式
轴承的负荷能力及供油方式按表A1规定，表A1轴承的负荷能力及供油方式轴
表列数值为环境空气温度40℃时，轴承的负荷能力。1
2表中粗折线范围以内，可以用油环供油。转速
3在粗折线范围以外，应采用复合供油，如散热条件良好或负荷低于表列数值时，通过计算也可采用油环润滑。4表中尺寸“D”表示轴瓦内径，“B”表示轴瓦的有效工作长度详见JB/T5888一1991。B1复合供油轴承的循环油量见表B1。JB/T5888.1-2000
附录B
（标准的附录）
复合供油轴承的循环油量免费标准下载网bzxz
表B1复合供油轴承的循环油量
注：尺寸“D”
“B”的代表意义见表A1。
JB/T5888.1-2000
附录C
（提示的附录）
轴承的润滑油选用
轴承的润滑油粘度等级应符合GB/T3141的规定，并按表C1选用。表C1轴承的润滑油选用
额定转速
1000~1500
轴承直径
≤Φ160
≥±180
≤中160
变速电机按最低转速选用。
润滑油
ISO粘度等级
运动粘度范围（40℃）
同一机组中不同轴径的轴承用润滑油按大轴径选用。经常起动和正反转的电机应选用粘度等级高一号的润滑油。28.8
中华人民共和国
机械行业标准
电动机用DQ系列端盖式滑动轴承技术条件JB/T5888.12000
中国电器工业协会
机械工业北京电工技术经济研究所出版发行
（北京翠微路2号院主楼
邮编：
100036）
http://www.CEEIA.com
2001年3月第一版
印数1-500
2001年3月第一次印刷
定价12.00元
