【机械行业标准(JB)】 绝缘子用有色金属铸件 技术条件

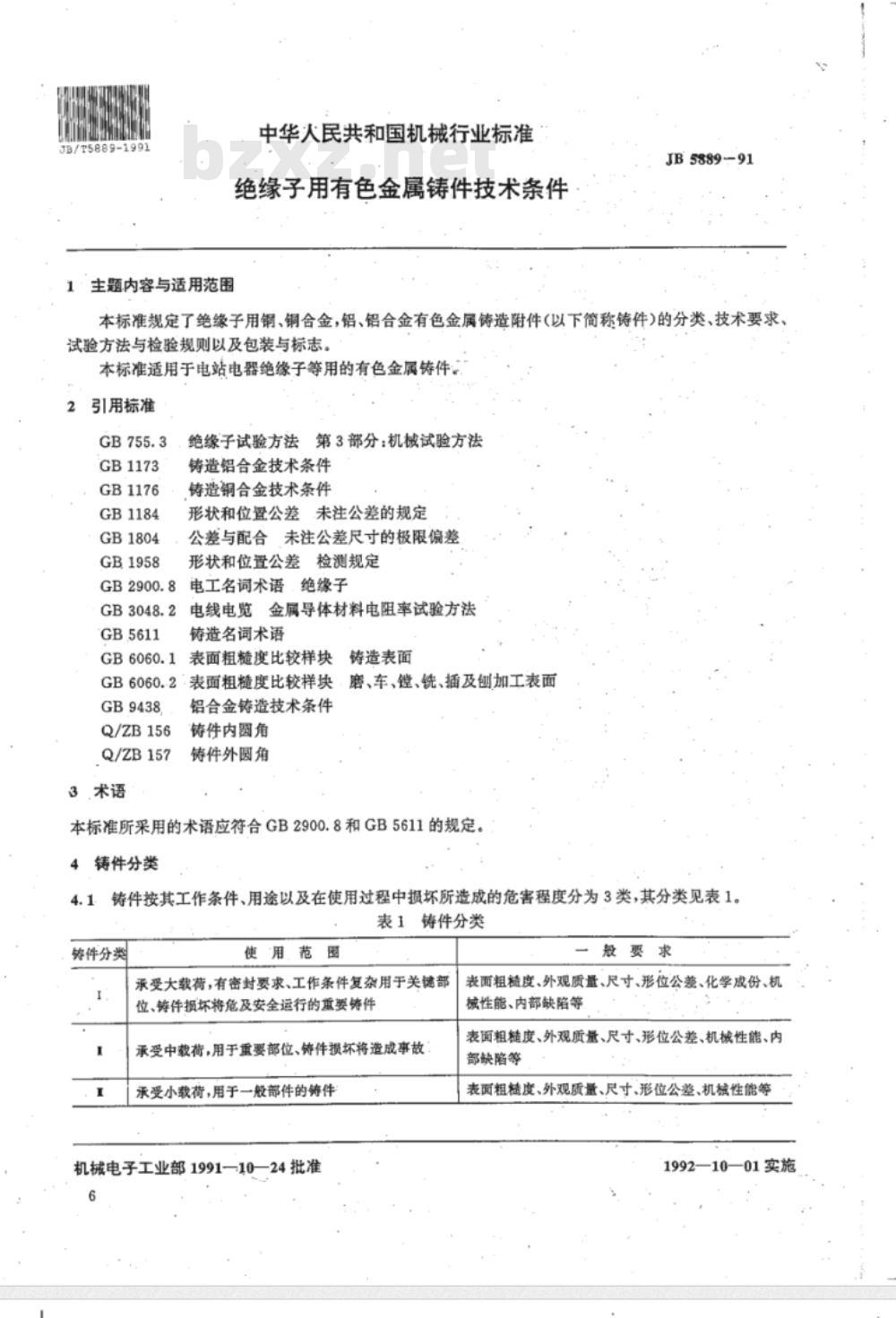

中华人民共和国机械行业标准 绝缘用有色金属铸件技术条件 JB/T 5889-91 本标准规定了绝缘子用铜合金、铝合金有色金属铸件（以下简称铸件）的分类、技术要求、试验方法与检验规则，以及包装与标志。本标准适用于电站电器绝缘子等用的有色金属铸件。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 - GB 755.3 - GB 1173 - GB 1176 - GB 1184 - GB 1804 - GB 1958 - GB 2900.8 - GB 3048.2 - GB 5611 - GB 6060.1 - GB 6060.2 - GB 9438 - Q/ZB 156 - Q/ZB 157 3 术语 本标准所采用的术语应符合GB 2900.8和GB 5611的规定。 4 铸件分类 4.1 铸件按其工作条件、用途以及在使用过程中损坏所造成的危害程度分为3类，其分类见表1。 表1 铸件分类 | 分类 | 使用范围 | 说明 | |------|----------|------| | 1类 | 承受大载荷，具有密封要求，工作条件复杂 | 用于关键部位，铸件损坏将危及安全运行 | | 2类 | 承受中载荷，重要部件，铸件损坏会造成事故 | 用于重要部位 | | 3类 | 承受小载荷，一般部件 | 用于一般部件 | 4.2 铸件类别由设计部门在图样材料标记栏中规定；对于未注明类别的铸件，视为1类铸件。 5 技术要求 5.1 铸件应按本标准和规定程序批准的图样制造。 5.2 铜合金、铝合金铸件材料牌号及理化性能应分别符合GB 1176、GB 1173的规定；钢、铝材料牌号及理化性能按产品技术文件或图样规定。要求有导电性能的铸件，其电阻率应符合产品图样或技术文件规定。 5.3 铸件的外观质量 5.3.1 铸件应清理平整，去除浇管口、飞翅、毛刺等缺陷，但待加工面上允许有经加工可以去掉的缺陷。 5.3.2 铸件非加工表面或作为加工基准用的部位应平整。 5.3.3 铸件上不允许有裂纹、冷隔、缩松等穿透性缺陷及严重的残缺类缺陷。 5.3.4 铸件表面上允许孔洞的大小、深度、数量等不应超过表2规定，且反面不允许有类似缺陷。 表2 铸件孔洞缺陷 | 孔洞直径 | 允许数量 | 备注 | |----------|----------|------| | ≤1mm | 不多于2个/10cm² | | ≤3mm | 不多于1个/10cm² | | >3mm | 不允许出现 | 5.3.5 加工后的表面上允许有直径小于0.5mm的单个孔洞，按针孔验收。 5.4 铸件表面粗糙度 铸件密封面的表面粗糙度应符合以下规定： - 5.4.1 ... - 5.4.2 ... 6 包装与标志 6.1 铸件包装应符合地区的包装规范，特别是在运输过程中防止铸件受到损坏。 6.2 包装前铸件表面应清理并作防锈处理。 6.3 铸件包装时，必须注意避免暴露在潮湿环境中，防止碰撞。 6.4 铸件应贮存在通风、干燥的仓库内。 附录A（标准的附录）
