【05G359-4】 悬挂运输设备轨道(适用于梯形钢屋架)

批准部门：中华人民共和国建设部
批准文号：建质[2005]14号
主编单位：中国中轻国际工程有限公司
图集编号：05G359-4
实行日期：2005年3月1日

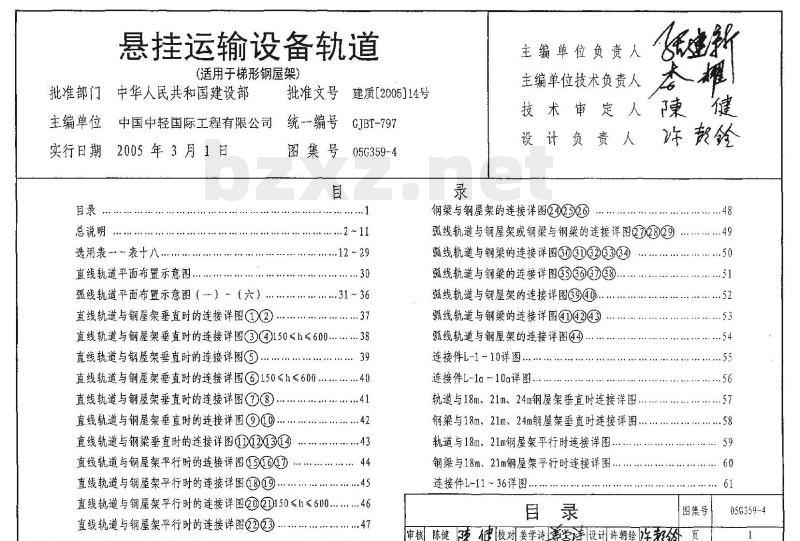

目录
总说明 ................................................................................. 2
选用表 ................................................................................. 2
直线轨道平面布置示意图 ........................................................ 12
弧线轨道平面布置示意图 ........................................................ 30
直线轨道与钢屋架垂直时的连接详图 ........................................ 31
直线轨道与钢屋架平行时的连接详图 ........................................ 45
弧线轨道与钢屋架或钢梁的连接详图 ........................................ 49
钢梁与钢屋架的连接详图 ........................................................ 50
轨道与钢屋架垂直/平行时连接详图 ........................................ 52
连接件L-1~36详图 ................................................................ 54

审核：陈健
校对：姜学诗
设计：许朝铨

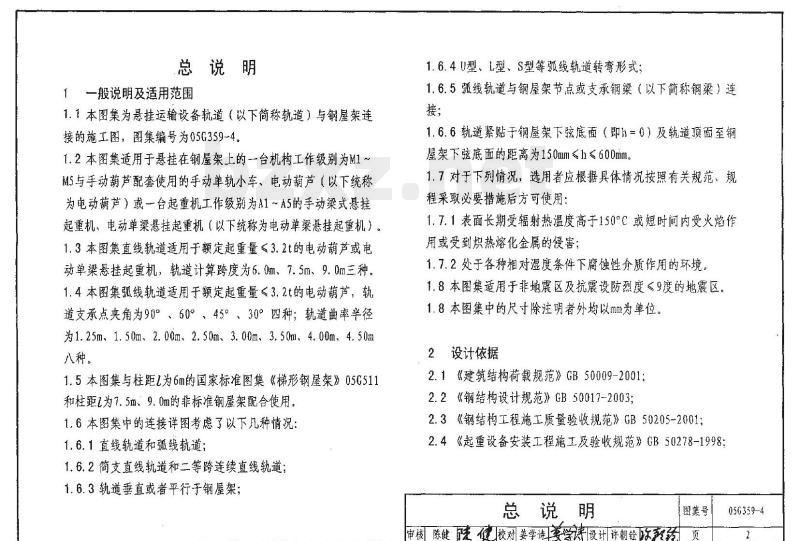

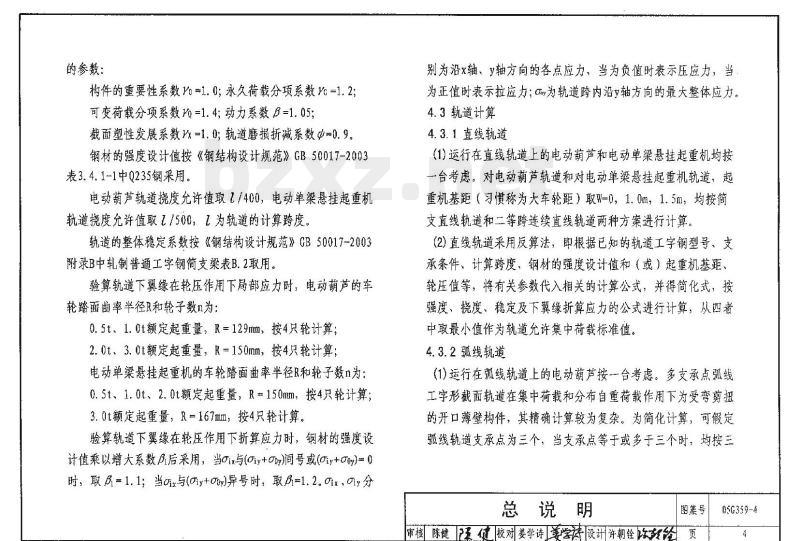

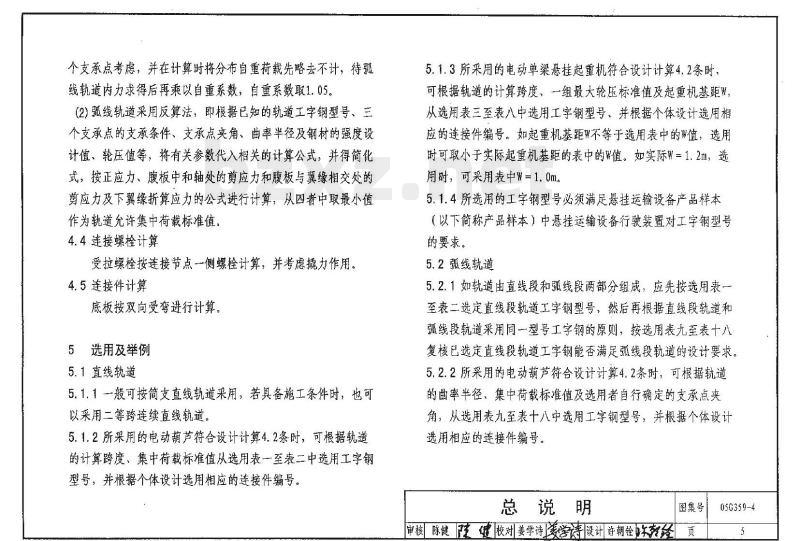

1 总说明
1.1 本图集为悬挂运输设备轨道（以下简称轨道）与钢屋架连接的施工图，图集编号为05G359-4。
1.2 本图集适用于悬挂在钢屋架上的一台机构工作级别为M1~M5与手动葫芦配套使用的手动单轨小车、电动葫芦（以下统称为电动葫芦）或一台起重机工作级别为A1～A5的手动梁式悬吊起重机、电动单梁悬挂起重机（以下统称为电动单梁悬挂起重机）。
1.3 本图集直线轨道适用于额定起重量≤3.2t的电动葫芦或电动单梁悬挂起重机，轨道计算跨度为6.0m、7.5m、9.0m三种。
1.4 本图集弧线轨道适用于额定起重量≤3.2t的电动葫芦，轨道支承点夹角为90°、60°、45°、30°四种；轨道曲率半径为1.25m、1.50m、2.00m、2.50m、3.00m、3.50m、4.00m、4.50m八种。
1.5 本图集与柱距为6m的国家标准图集《梯形钢屋架》05C511和柱距为7.5m、9.0m的非标准钢屋架配合使用。
1.6 本图集中的连接详图考虑了以下各种情况：
1.6.1 直线轨道和弧线轨道；
1.6.2 简支直线轨道和二等跨连续直线轨道；
1.6.3 轨道垂直或者平行于钢屋架；
1.6.4 U型、L型、S型等弧线轨道转弯形式；
1.6.5 弧线轨道与钢屋架节点或支承钢梁（以下简称钢梁）连接；
1.6.6 轨道紧贴于钢屋架下弦底面（即h=0）及轨道顶面至钢屋架下弦底面的距离为150mm≤h≤600mm。
1.7 对于下列情况，选用者应根据具体情况按照有关规范、规程采取必要措施后方可使用：
1.7.1 表面长期受辐射热温度高于150°C或短时间内受火焰作用或受到炽热熔化金属的侵害；
1.7.2 处于各种相对湿度条件下腐蚀性介质作用的环境。
1.8 本图集适用于非地震区及抗震设防烈度≤9度的地震区。
1.9 本图集中的尺寸除注明者外均以mm为单位。

2 设计依据
2.1 《建筑结构荷载规范》GB50009-2001;
2.2 《钢结构设计规范》GB50017-2003;
2.3 《钢结构工程施工质量验收规范》GB50205-2001;
2.4 《起重设备安装工程施工及验收规范》GB50278-1998;

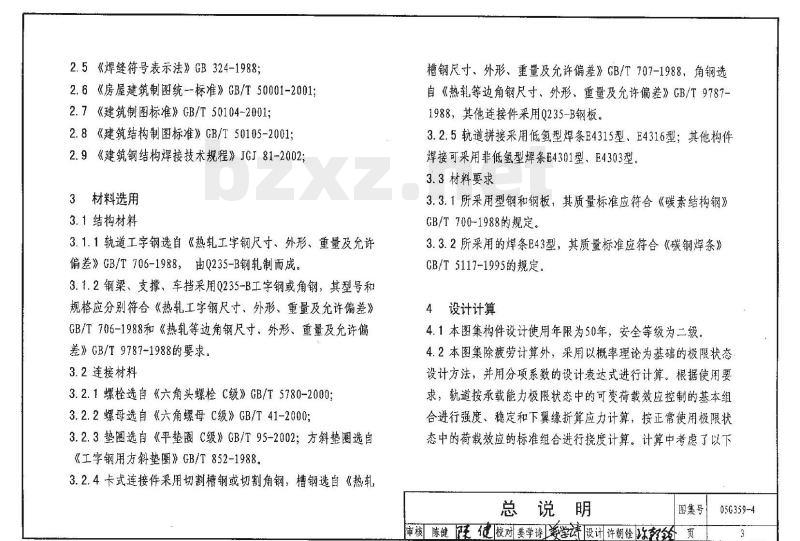

2.5 《焊缝符号表示法》GB324-1988;
2.6 《房屋建筑制图统一标准》GB/T50001-2001;
2.7 《建筑制图标准》GB/T50104-2001;
2.8 《建筑结构制图标准》GB/T50105-2001。
