标准简介/下载墙 身（三）
ASA水泥轻质条板隔墙
陕02J07-3
墙身（三）
（ASA 泡沫建筑轻板隔墙）
|
|||||||||
| 单位负责人： | 技术负责人： | ||
|---|---|---|---|
| 技术审定人： | 设计负责人： |
目录
|
目录............................................................1 说明（一）～（四）.....................2~5 隔墙板板型及规格.........................6 单层、双层隔墙板平面示意..............7 隔墙板排列立面示意......................8 隔墙板构造节点（一）～（四）....9~12 |
单层隔墙板门窗安装节点...............13 双层隔墙板门窗安装及卫生间防水做法示意..14 悬挂件等安装详图.........................15 生产厂家简介..............................16 |

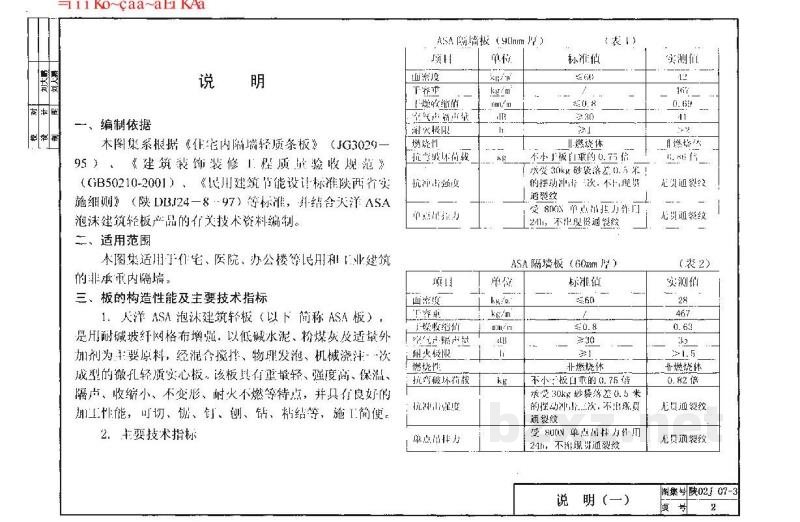

说 明
一、编制依据
本图集系根据《住宅内隔墙轻质条板》（JG3029-95）、《建筑装饰装修工程质量验收规范》（GB50210-2001）、《民用建筑节能设计标准陕西省实施细则》（陕DBJ48-8-97）等标准，并结合天津 ASA 泡沫建筑轻板产品的有关技术资料编制。
二、适用范围
本图集适用于住宅、医院、办公楼等民用和工业建筑的围护非承重内隔墙。
三、板的构造性能及主要技术指标
- 天津 ASA 泡沫建筑轻板（以下简称 ASA 板），是用硫酸镁纤维络布增强，以低碱水泥、粉煤灰及适量外加剂为主要原料，经混合搅拌、物理发泡、机械浇注一次成型的微孔轻质安全板。该板具有重量轻、强度高、保温、隔声、收缩小、不变形、耐火不燃等特点，并具有良好的加工性能，可切、锯、钉、刨、钻、粘结等，施工简便。
- 主要技术指标
| ASA 隔墙板 (90mm厚) （表 1） | |||
|---|---|---|---|
| 项目 | 单位 | 标准值 | 实测值 |
| 面密度 | kg/m² | ≤60 | 52 |
| 干密度 | kg/m³ | - | 387 |
| 吸水率值 | % | ≤10.8 | 6.94 |
| 空气层隔声量 | dB | - | 30-38 |
| 耐火极限 | h | ≥3.5 | 10 h |
| 燃烧性 | - | II级A1类 | |
| 抗弯破坏荷载 | kg | 不小于板自重的0.75倍 承受300N垂直荷载后无可见裂缝或挠度2%以内，本次不出现通裂纹 |
6.58 kg 无明显裂缝 |
| 抗压强度 | - | 受800N单点局部压力作用24h，不出现明显裂纹 | 无可见裂缝 |
| ASA 隔墙板 (60mm厚) （表 2） | ||
|---|---|---|
| 项目 | 标准值 | 实测值 |
| 面密度 kg/m² | ≤60 | 28 |
| 干密度 kg/m³ | - | 457 |
| 吸水率值 % | ≤6.8 | 0.35 |
| 空气层隔声量 dB | - | 29-30 |
| 耐火极限 h | ≥3.5 | 7h |
| 燃烧性 - | II级A1类 | |
| 抗弯破坏荷载 kg | 不小于板自重的0.75倍 承受300N垂直荷载后无可见裂缝或挠度2%以内，本次不出现通裂纹 |
8.92 kg 无明显裂缝 |
| 抗压强度 - | 受800N单点局部压力作用24h，不出现明显裂纹 | 无可见裂缝 |
说 明 (一)
