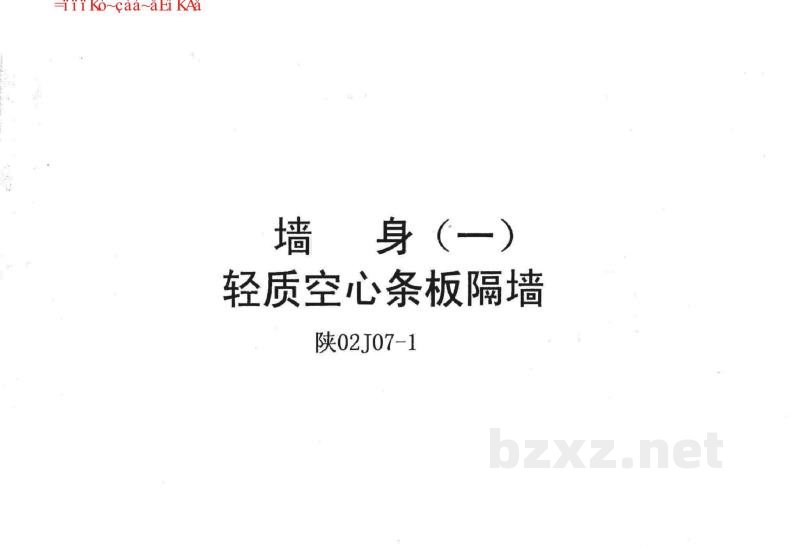

标准简介/下载墙 身（一）
轻质空心条板隔墙
陕02J07-1
墙 身（一）
(GRC、GH、GM条板隔墙)
|
|||||||||||||||

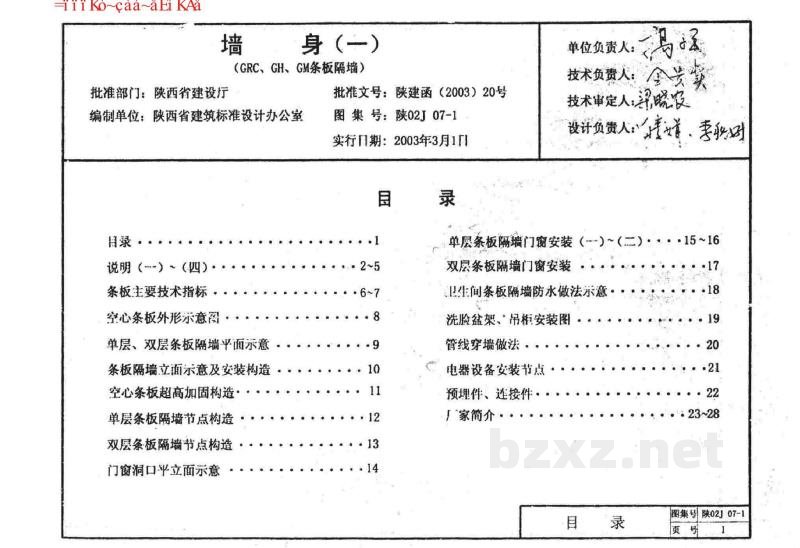

| 目 录 | |||
|---|---|---|---|
| 目录......1 | 说明（一）～（四）......2~5 | 单层条板隔墙门窗安装（一）～（二）......15~16 双层条板隔墙门窗安装......17 卫生间条板隔墙防水做法示意......18 |
|
| 条板主要技术指标......6~7 | 洗脸盆架、吊柜安装图......19 管线穿墙做法......20 电器设备安装节点......21 |
||
| 空心条板外形式意图......8 | 预埋件、连接件......22 厂家简介......23~28 |
||
| 单层、双层条板隔墙平面示意......9 | |||
| 条板隔墙立面示意及安装构造......10 | |||
| 空心条板超高加固构造......11 | |||
| 单层条板隔墙节点构造......12 | |||
| 双层条板隔墙节点构造......13 | |||
| 门窗洞口平立面示意......14 | |||

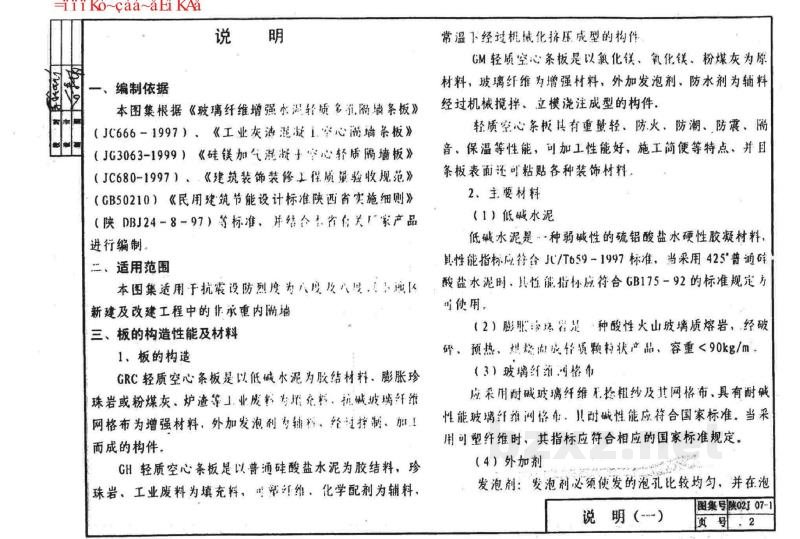

说 明
图集号陕01J7-1
页 号 -2-
- 编制依据
本图集根据《玻璃纤维增强水泥轻质多孔隔墙板》（JC666－1997）、《工业废渣混凝土空心隔墙条板》（JG3065-1999）、《硅质加气混凝土空心隔断墙板》（JC680-1997）、《建筑装饰装修工程质量验收规范》(GBS0210) 《民用建筑节能设计标准陕西省实施细则》（陕 DBJ24-8-97）等标准，并结合本省有关厂家产品进行编制。
- 适用范围
本图集适用于抗震设防烈度为八度及八度以下地区新建及改建工程中的非承重内隔墙。
- 板的构造性能及材料
- 板的构造
GRC轻质空心条板是以低碱水泥为胶结材料，膨胀珍珠岩或粉煤灰、炉渣等工业废料为填充料，抗碱玻璃纤维网格布为增强材料，外加发泡剂为辅材，经过搅拌，加压而成的构件。
GH轻质空心条板是以普通硅酸盐水泥为胶结料，珍珠岩、工业废料为填充料，中玻对丝、化学配料为辅材，常温下经过机械揉捻成型的构件
- 板的构造
GM轻质空心条板是以氧化镁、氧化钙、粉煤灰为原材料，玻璃纤维为增强材料，外加发泡剂、防水剂为辅材经过机械搅拌、立模浇注成型的构件。
轻质空心条板具有重量轻、防火、防潮、防震、隔音、保温性能强，加工性能好、施工简便等特点，并且条板表面还可粘贴各种装饰材料。
- 主要材料
- 低碱水泥
低碱水泥是一种弱碱性的硫铝酸盐水硬性胶凝材料，其性能指标应符合 J/T59-1997 标准。当采用425#普通硅酸盐水泥时，其性能指标应符合 GB175-92的标准规定方可使用。
- 膨胀珍珠岩
膨胀珍珠岩是一种酸性火山玻璃质熔岩，经破碎、预热、煅烧后成轻质颗粒状产品，容重＜90kg/m³。
- 玻璃纤维网格布
应采用耐碱玻璃纤维无捻粗纱及其织物为基材，具有耐碱性增强纤维网格布。其耐酸性指标应符合国家标准规定。若采用可型纤维时，其指标应符合相应的国家标准规定。
- 发泡剂
发泡剂：发泡剂必须使发的泡孔比较均匀，并在泡
说 明（一）
