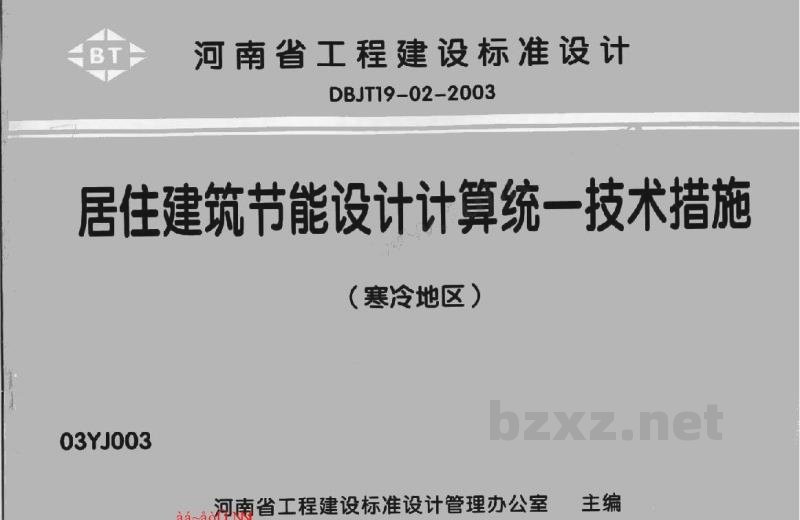

标准简介/下载河南省工程建设标准设计
DBJT19-02-2003
居住建筑节能设计计算统一技术措施
（寒冷地区）
03YJ003
河南省工程建设标准设计管理办公室 主编
居住建筑节能设计计算统一技术措施
（寒冷地区）
| 批准单位 | 河南省建设厅 | 批准文号 | 豫建设计[2003]53号 |
| 图集号 | 03YJ003 | ||
| 编制单位 | 河南省建筑设计研究院 | 实施日期 | 2003.9.1 |
| 编制单位负责人 | 凌君达 | 技术审定人 | 郑志宏 |
| 编制单位技术负责人 | 袁恒惠 | ||
| 设计负责人 | 鲁旭旭 张迎新 |
||
目 录
|
目录 ................................................ (1) 总则、常用名词解释（一）........................................(2) 常用名词解释（二）............................................(3) 建筑热工分区及设计要求，建筑物体形系数的计算...(4) 外墙平均传热系数的计算 .................................... (5) 建筑物耗热量指标（一）～（三）..........................(6-7) 围护结构热桥部位内表面温度验算 .......................(8) 寒冷地区居住建筑节能设计计算常用 |
关于“封闭阳台”的计算 .................................(15) 寒冷地区居住建筑节能设计计算常用技术标准与资料...(16) 节能设计计算表（一） .................................. (17) |
| 目 录 | 图集号 | 03YJ003 |
|---|---|---|
| 页 次 | 1 |

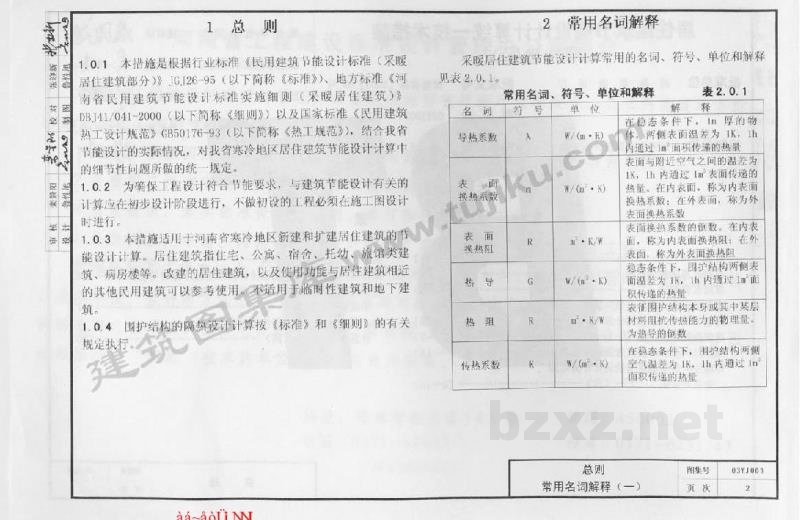

1 总则
1.0.1 本标准是根据行业标准《民用建筑节能设计标准（采暖居住建筑部分）》JGJ-26-95（以下简称《标准》）、地方标准《河南省民用建筑节能设计标准实施细则（采暖居住建筑）》DB41/011-2000（以下简称《细则》）以及国家标准《民用建筑热工设计规范》GB50176-93（以下简称《热工规范》，结合我省节能设计的实际情况，对我省寒冷地区居住建筑节能设计计算中的细节性问题所做的统一规定。
1.0.2 为确保工程设计符合节能要求，与建筑节能设计有关的计算应在初步设计阶段进行，不被批准的工程必须在施工图设计时进行。
1.0.3 本规范适用于河南省寒冷地区新建和扩建居住建筑的节能设计计算。居住建筑指住宅、公寓、宿舍、托幼、旅馆类建筑、病房楼等。改建的居住建筑，以及使用功能与居住建筑类似的其他民用建筑可参考使用。不适用于临时性建筑和地下建筑。
1.0.4 围护结构的热设计计算按《标准》和《细则》的有关规定执行。
2 常用名词解释
采暖居住建筑节能设计计算常用的名词、符号、单位和解释见表2.0.1。
表 2.0.1 常用名词、符号、单位和解释
| 名称 | 符号 | 单位 | 解释 |
|---|---|---|---|
| 导热系数 | $\lambda$ | W/(m·K) | 在稳态条件下，1m厚的物体两侧表面温差为1k，热流通过1m²表面传递的热量。 |
| 表面对换热系数 | $\alpha$ | W/(m²·K) | 在稳态条件下，室内表面与贴近其内表面空气之间的温差为1k，1h内通过1m²表面传递的热量。在内表面，称为内表面对换热系数；在外表面，称为外表面对换热系数。 |
| 表面传热阻 | $R_s$ | m²·K/W | 在稳态条件下，室内外两侧表面对换热系数的倒数。在内表面，称为内表面传热阻；在外表面，称为外表面传热阻。 |
| 热导 | $G$ | W/(m·K) | 在稳态条件下，1k温差通过1m²面积传递的热量。 |
| 热阻 | $R$ | m²·K/W | 表征围护结构本身或其中某材料层阻挡传热能力的物理量，为热导的倒数。 |
| 传热系数 | $k$ | W/(m²·K) | 在稳态条件下，室内外两侧空气温差为1k，1h内通过1m²面积传递的热量。 |
