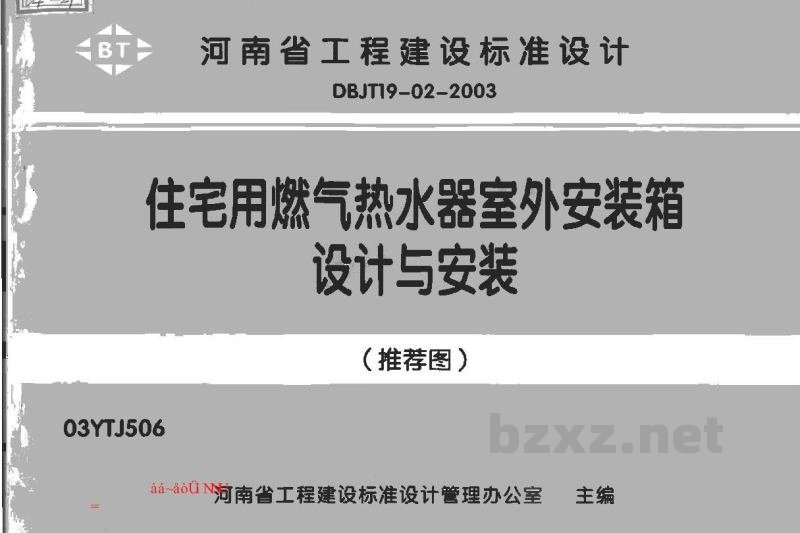

标准简介/下载河南省工程建设标准设计
DBJT19-02-2003
住宅用燃气热水器室外安装箱
设计与安装
（推荐图）
03YTJ506
河南省工程建设标准设计管理办公室 主编
住宅用燃气热水器室外安装箱设计与安装
| 批准单位 | 河南省建设厅 | 批准文号 | 豫建设标[2003]53号 |
| 编制单位 | 中原石油勘探局勘察设计研究院 | ||
| 实行日期 | 2003年9月1日 | 图集号 | 03JT506 |
| 目录 | |
|---|---|
| 编制说明 | 2-4 |
| 设计选用表 | 5 |
| 厨房卫生间组合平面示意（一） | 6 |
| 厨房卫生间组合平面示意（二） | 7 |
| 安装箱组合立面示意图 | 8 |
| 厨房卫生间典型组合平面、剖面（一） | 9 |
| 太阳能、燃气热水器串联热泵示意图（一） | 10 |
| 厨房卫生间典型组合平面、剖面（二） | 11 |
| 太阳能、燃气热水器串联热泵示意图（二） | 12 |
| 厨房卫生间典型组合平面、剖面（三） | 13 |
| 太阳能、燃气热水器串联热泵示意图（三） | 14 |
| 厨房卫生间典型组合平面、剖面（四） | 15 |
| 厨房卫生间典型组合平面、剖面（五） | 16 |
| 太阳能、燃气热水器串联热泵示意图（三） | 17 |
| 厨房卫生间典型组合平面、剖面（六） | 18 |
| 太阳能、燃气热水器串联热泵示意图（五） | 19 |
| 燃气热水器室外安装箱剖面示意图 | 20 |
| 室外安装箱基础、百叶热板放线图 | 21 |
| 室外安装箱与柱、墙体连接详图 | 22 |
| 室外安装箱与砌体结构墙体连接详图 | 23 |
| 室外安装箱与框架结构的墙体连接详图 | 24 |
| 室外安装箱屋面保温连接详图 | 25 |
| 管线预埋节点详图（一） | 26 |
| 管线预埋节点详图（二） | 27 |
图集号：03JT506 页次：1

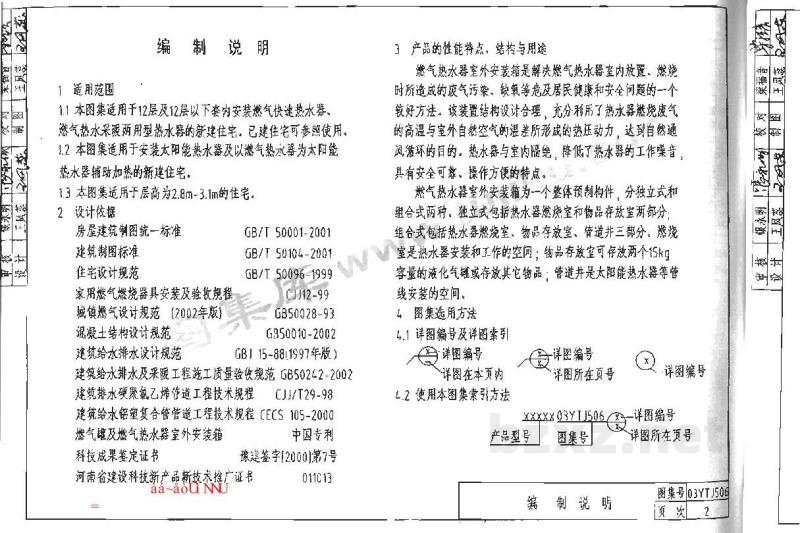

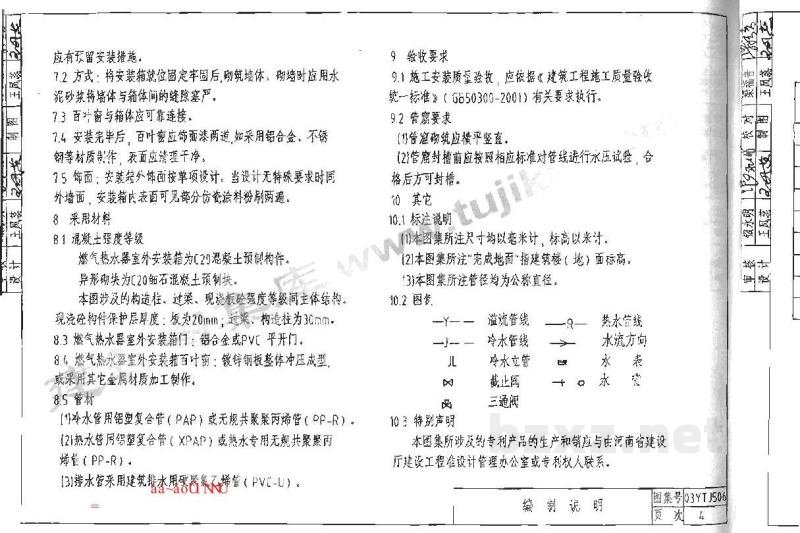

编制说明
- 适用范围
1.1 本图集适用于12层及12层以下住宅安装燃气快速热水器、燃气热水器采暖两用热水器的新建住宅。已建住宅可参照使用。
1.2 2-3图集用于于安装太阳能热水器或以燃气热水器为太阳能热水器辅助加热的新建住宅。
1.3 本图集适用于层高为2.8m~3.1m的住宅。
- 设计依据
| 房屋建筑制图统一标准 | GB/T 50001-2001 |
| 建筑制图标准 | GB/T 50104-2001 |
| 住宅设计规范 | GB/T 50096-1999 |
| 家用燃气燃烧器具安装及验收规范 | CJJ42-99 |
| 城镇燃气设计规范 (2002年版) | GB50028-93 |
| 混凝土结构设计规范 | GB50010-2002 |
| 建筑给水排水设计规范 | GBJ 15-88(1997年版) |
| 建筑给水排水及采暖工程施工质量验收规范 | GB50242-2002 |
| 建筑给水硬聚氯乙烯管道工程技术规程 | CJJ/T92-98 |
| 建筑给水铜管复合管道工程技术规程 | CECS W05-2000 |
| 燃气壁式燃气热水器室外安装箱 | 中国专利 |
| 科技成果鉴定证书 | 豫建鉴字[2006]第7号 |
| 河南省建设域新产品新技术推广证书 | 311013 |
- 产品的性能特点、结构与用途
燃气热水器室外安装箱是解决燃汽热水器噪声内置式，燃烧时所造成的废气污染，缺氧等危及居民健康和安全问题的一个较好方法。该装置结构与设计合理，充分利用了热水器燃烧废气的较高室温与外热空气的温差所形成的热压动力，达到自然通风换风的目的，热水器与室内隔离，降低了热水器的工作噪音，具有安全可靠、操作方便的特点。
燃气热水器室外安装箱为一个整体预制构件，分独立式和组合式两种。独立式包括热水器燃烧室和物品存放室两部分；组合式包括热水器燃烧室、物品存放室、管道井三部分。燃烧室是热水器安装和工作的空间；物品存放室可存放两个5kg容量的液化气罐或存放其它物品，管道井是太阳能热水器等管线安装的定向。
- 图集选用方法
4.1 详图编号及详图索引
| [图片] 详图在本页内 |
[图片] 详图所在页号 |
[图片] x 详图编号 |
4.2 使用本图集索引方法
| xxxxxxxxxxxxxxx | |||
|---|---|---|---|
| 产品型号 | 图编号 | 详图所在页号 | |
| 编制说明 | |||
|---|---|---|---|
| 图号 | 03YT.J06 | 页次 | 2 |
