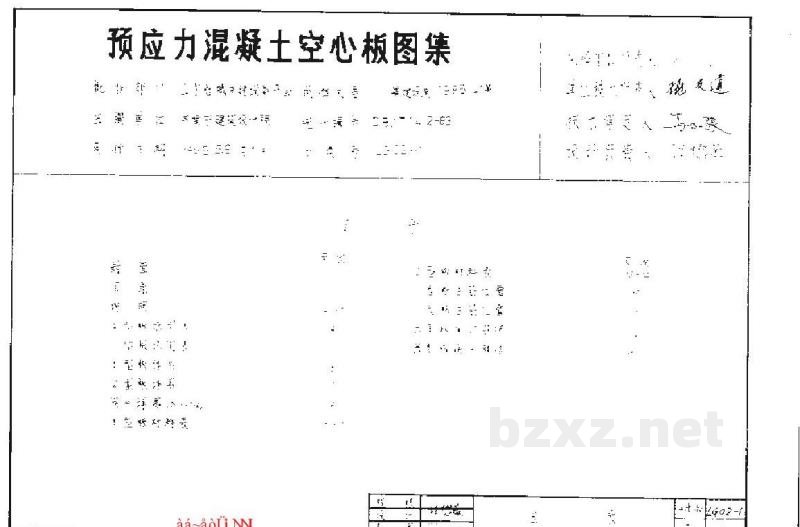

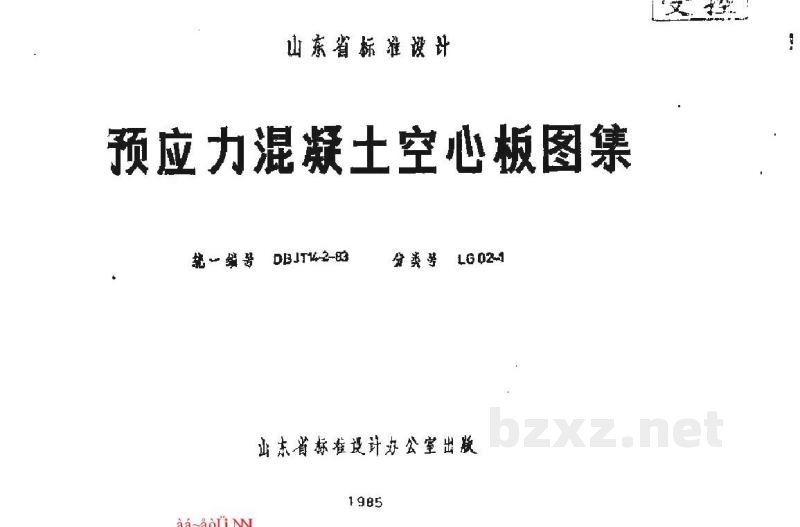

【LG02-1】 预应力混凝土空心板

预应力混凝土空心板图集
编号：DBJTSU-2-83
出版单位：标准设计办公室
出版年份：1985

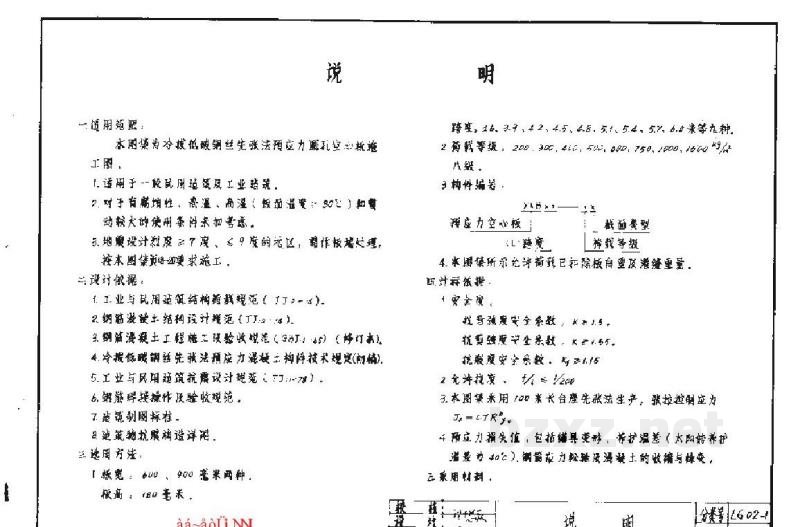

一、适用范围
本图集采用冷轧带肋钢丝先张法预应力混凝土空心板施工图。适用范围如下：
1. 用于一般民用建筑及工业建筑。
2. 对于有腐蚀性介质、高温潮湿（板面温度>50℃）和重度动力荷载者，其使用需经专门设计。
3. 在烈度为6度、7度、8度的地震区，需按本图集要求施工。

二、设计依据
1. 《工业与民用建筑结构荷载规范》(TJ9-87)
2. 《钢筋混凝土结构设计规范》(TJ10-74)
3. 《混凝土工程施工及验收规范》(GJBJ82-84)
4. 《冷轧带肋钢丝先张法预应力混凝土空心板技术规程》
5. 《工业与民用建筑抗震设计规范》(TJ75-78)
6. 《钢结构设计操作质量验收规范》

三、选用方法
1. 空心板跨度：1.2、1.5、1.8、2.1、2.4、2.7、3.0、3.3、3.6米等九种。
2. 荷载等级：200、300、400、500、600、700、800、900公斤/米²等八级。
3. 选型参数：
- 预应力空心板 KL
- 跨度
- 截面型号
- 荷载等级
- 设计依据：按图集所列设计荷载（包括板自重及恒重）及设计安全系数。
- 抗弯强度安全系数：K ≥ 1.25
- 挠度安全系数：K = 1.0
- 允许挠度：f = l0/400

四、说明
1. 本图集采用120毫米长台先张法生产。张拉控制应力 σk = 0.75 fy，预应力损失值包括端部变形、养护温差（太阳板养护温差按40℃计算）、锚具在力的松张及混凝土的收缩与徐变等系数。

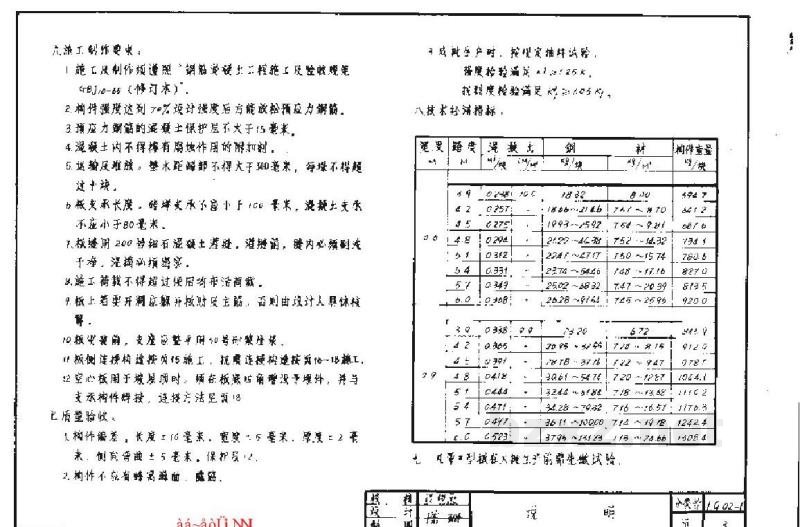

五、施工要求
1. 空心板制作应按照《钢筋混凝土工程施工及验收规范》（修订本）执行。
2. 混凝土强度达到75%设计强度后方能放松预应力钢筋。
3. 预应力钢筋的混凝土保护层厚度不小于15毫米。
4. 混凝土内不得掺用早强剂。
5. 预制板堆放、运输时，板端不得悬空超过300毫米，吊环不得超过板全长1/5，且不小于200毫米。
6. 在混凝土灌入前，槽内必须清理干净，槽底平整密实。
7. 施工荷载不得超过施工期要求的活荷载。
8. 板上若要开洞，应征得设计人员具体核算。

六、节点构造
1. 板与板的连接：板侧连接构造按图集P15。
2. 板顶连接构造：按图集P16-1至P18。
3. 空心板用于地面时，在板端凸角处应设置埋件，并与支承构件连接，连接方法按图集P18，且质量验收应符合规定。

七、构件允许偏差
1. 长度：±5毫米
2. 宽度：-5毫米
3. 厚度：+2毫米
4. 翘曲：≤5毫米
5. 保护层厚度：允许偏差
6. 构件表面不得有蜂窝、露筋等缺陷。

八、构件性能检验
1. 按规定抽样方法确定检验数量。
2. 挠度检验满足规范要求。
3. 抗裂性能指标：
- 跨度：1.2, 1.5, 1.8, 2.1, 2.4, 2.7, 3.0, 3.3, 3.6米
- 对应抗裂荷载及裂缝宽度指标见选型表。

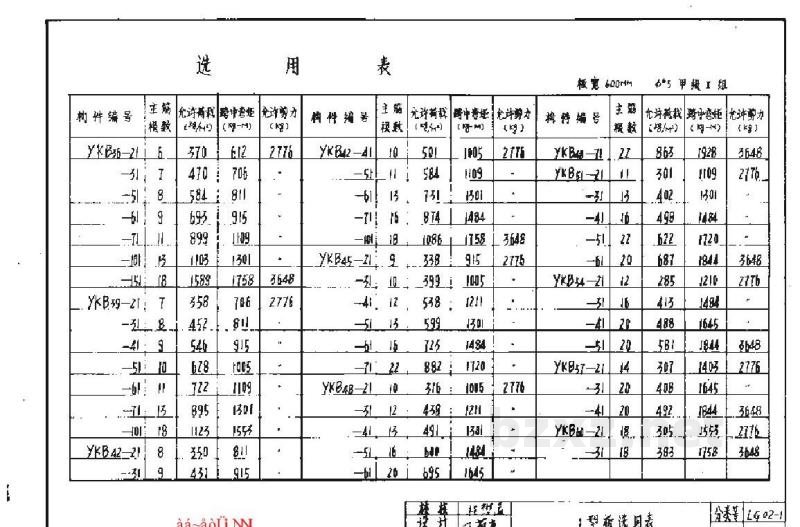

九、空心板选型表（部分数据整理）

表1：YKB-21系列（跨度1.2米）
构件编号：YKB-21
主筋根数：7
允许荷载：584 kg/m²
跨中负弯矩：706

表2：YKB42-41系列
主筋根数：6
允许荷载：584, 814 kg/m²
跨中负弯矩：1805, 1484 kg/m²

表3：YKBAB-1系列
主筋根数：12
允许荷载：125, 882, 695, 1158 kg/m²
跨中负弯矩：438, 491, 1720, 1605 kg/m²

表4：YKBA-1, YKB21-41等综合选型
包含多种跨度（1.2m至3.6m）及对应的主筋根数、允许荷载（kg/m²）、跨中弯矩（kg·m/m）及允许挠度（mm）。
示例数据：
- 跨度3.0m，荷载581kg/m²，跨中弯矩581，允许挠度4.92mm
- 跨度3.3m，荷载305kg/m²，跨中弯矩383，允许挠度1.928mm

注：具体数值请以原图集图纸为准，本列表仅为OCR识别后的部分数据整理。
小提示：此图内容仅展示完整标准图集里的部分截取内容，若需要完整标准请到上方自行免费下载完整图集包。
