【L15J110】 外墙外保温构造详图（一）（模塑聚苯板保温系统）

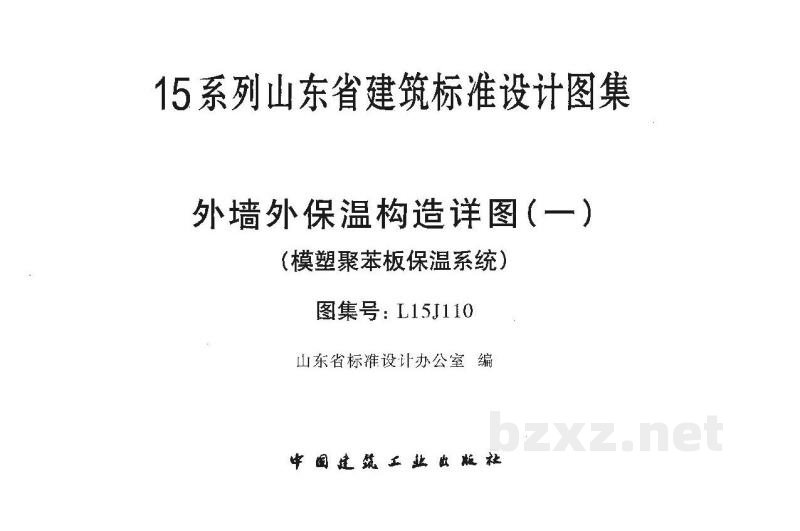

15系列山东省建筑标准设计图集
外墙外保温构造详图（一）（模塑聚苯板保温系统）
图集号：L15J110

批准文号：鲁建设函［2015］6号

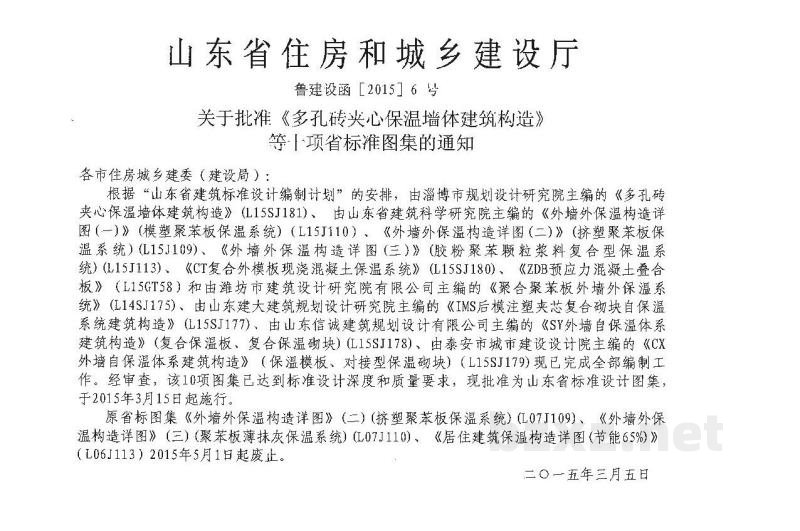

山东省住房和城乡建设厅关于批准《多孔砖夹心保温墙体建筑构造》等项省标准图集的通知

各市住房城乡建委（建设局）：
根据“山东省建筑标准设计编制计划”的安排，由山东省建筑科学研究院主编的《外墙外保温构造详图（一）》（模塑聚苯板保温系统）（L15J110）等10项图集已完成全部编制工作。经审查，该图集已达到标准设计深度和质量要求，现批准为山东省标准设计图集，于2015年3月15日起施行。
原省标图集《外墙外保温构造详图》（二）（L07J109）、《外墙外保温构造详图》（三）（L07J110）、《居住建筑保温构造详图（节能65%)》（L06J113）自2015年5月1日起废止。
二〇一五年三月五日

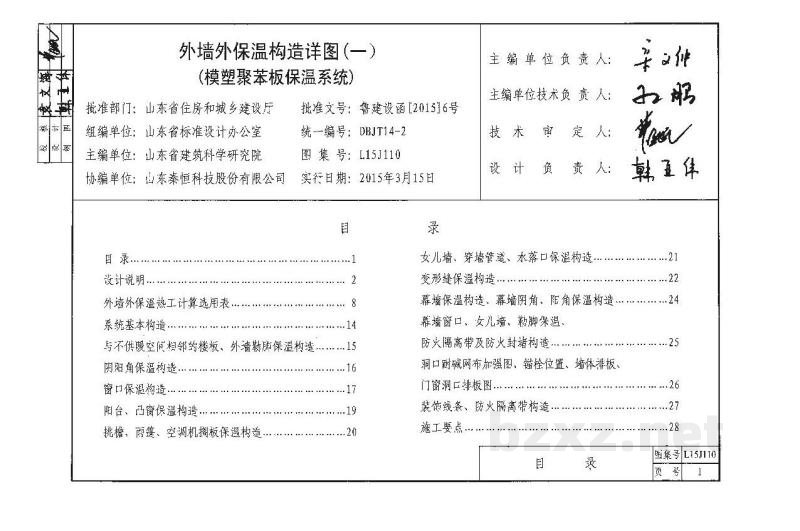

【图集基本信息】
批准部门：山东省住房和城乡建设局
组编单位：山东省标准设计办公室
主编单位：山东省建筑科学研究院
协编单位：山东秦恒科技股份有限公司
编号：DBJT14-2
图集号：L15J110
实行日期：2015年3月15日

【目录】
1. 设计说明
2. 外墙外保温热工计算选用表
3. 系统基本构造
4. 女儿墙、穿墙管道、水落口保温构造
5. 变形缝保温构造
6. 与不供暖空间相邻的楼板、外墙勒保温构造
7. 阴阳角保温构造
8. 窗、门保温构造
9. 阳台、凸窗保温构造
10. 挑檐、雨棚、空调机搁板保温构造
11. 幕墙保温构造、幕墙阴角、转角保温构造、幕墙窗口、女儿墙、勒脚保温
12. 防火隔离带及防火封堵构造
13. 洞口耐碱网布加强图、锚栓位置、墙体排板、门窗洞排板图
14. 装饰线条、防火隔离带构造
15. 施工要点

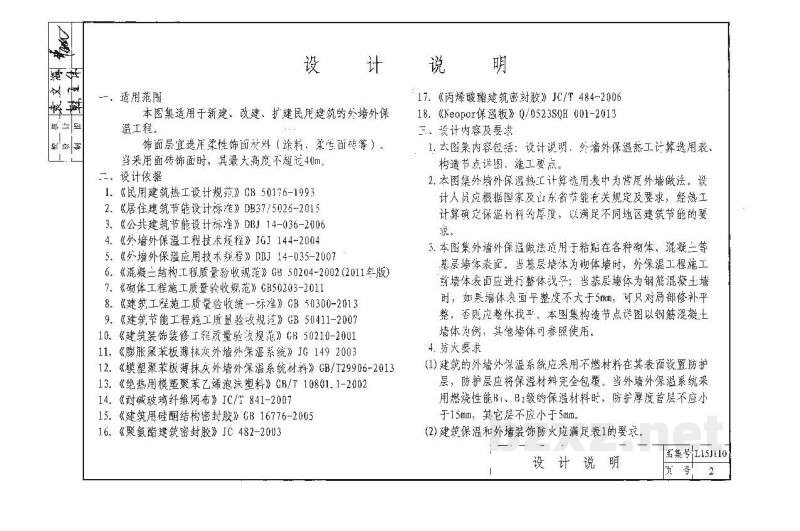

【一、适用范围】
本图集适用于新建、改建、扩建民用建筑的外墙外保温工程。饰面层宜选用柔性饰面料（涂料、柔性砖等）。当采用面砖饰面时，其最大高度不超过40m。

【二、设计依据】
1. 《民用建筑热工设计规范》GB50176-1993
2. 《居住建筑节能设计标准》DB37/5026-2015
3. 《公共建筑节能设计标准》DB14-036-2006
4. 《外墙外保温工程技术规程》JGJ144-2004
5. 《外墙外保温应用技术规程》DBJ14-035-2007
6. 《混凝土结构工程质量验收规范》GB50204-2002（2011年版）
7. 《砌体工程施工质量验收规范》GB50203-2011
8. 《建筑工程施工质量验收统一标准》GB50300-2013
9. 《建筑节能工程施工质量验收规范》GB50411-2007
10. 《建筑装饰装修工程质量验收规范》GB50210-2001
11. 《膨胀聚苯板薄抹灰外墙外保温系统》JG149-2003
12. 《模塑聚苯板薄抹灰外墙外保温系统材料》GB/T29906-2013
13. 《绝热用模塑聚苯乙烯泡沫塑料》GB/T10801.1-2002
14. 《耐碱玻璃纤维网布》JC/T841-2007
15. 《建筑用硅酮结构密封胶》GB16776-2005
16. 《聚氨酯建筑密封胶》JC/T482-2003
17. 《丙烯酸酯建筑密封胶》JC/T484-2006
18. 《Neopor保温板》Q/0523SQH001-2013

【三、设计内容及要求】
1. 图集内容包含：设计说明、外墙外保温热工计算选用表、构造节点详图、施工要点。
2. 本图集外墙外保温热工计算选用表中为典型外墙做法。设计人员应根据国家及山东省节能有关规定及要求，经热工计算确定保温材料厚度，以满足不同地区建筑节能的要求。
3. 本图集外墙外保温做法适用于粘贴在各种混凝土、砌体等基层墙体表面。当基层墙体为砌体墙时，外保温工程施工前墙体表面应进行整体找平；当基层墙体为钢筋混凝土墙时，如墙体表面平整度不大于5mm，可只对局部修补平整，否则应整体找平。本图集构造节点详图以钢筋混凝土墙体为例，其他墙体可参照使用。
4. 防火要求：
(1) 建筑的外墙外保温系统应采用不燃材料在其表面设置防护层，防护层应将保温材料完全包覆。当外墙外保温系统采用燃烧性能B1、B2级的保温材料时，防护厚度首层不应小于15mm，其他层不应小于5mm。
(2) 建筑保温和外墙装饰防火应满足表1的要求：

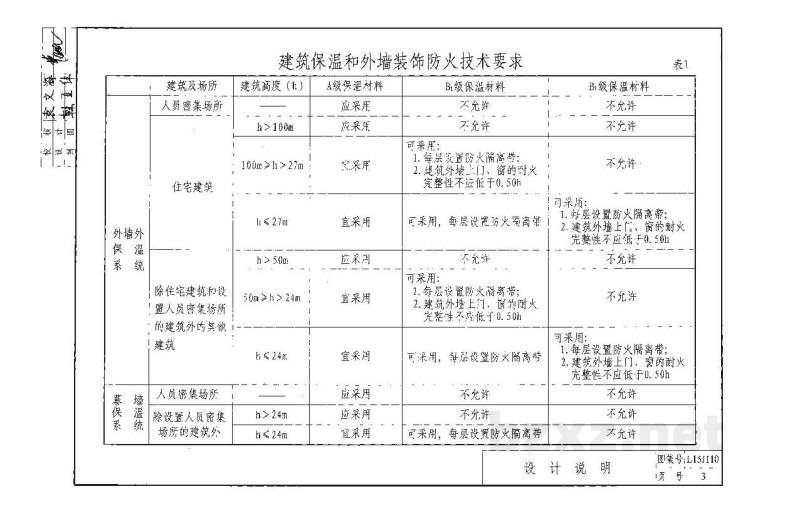

表1 建筑保温和外墙装饰防火技术要求

| 建筑及场所 | 建筑高度 (m) | A级保温材料 | B1级保温材料 | B2级保温材料 |
| :--- | :--- | :--- | :--- | :--- |
| 人员密集场所 | h > 100m | 应采用 | 不允许 | 不允许 |
| | 100m > h > 27m | 应采用 | 可采用：1. 每层设置防火隔离带；2. 建筑外墙上门、窗的防火完整性不应低于0.50h | 不允许 |
| | h ≤ 27m | 宜采用 | 可采用，每层设置防火隔离带 | 不允许 |
| 住宅建筑 | h > 50m | 应采用 | 可采用：1. 每层设置防火隔离带；2. 建筑外墙上门、窗的防火完整性不应低于0.50h | 不允许 |
| | 50m > h > 24m | 宜采用 | 可采用，每层设置防火隔离带 | 不允许 |
| | h ≤ 24m | 宜采用 | 可采用，每层设置防火隔离带 | 不允许 |
| 除住宅建筑和设置人员密集场所的建筑外的其他建筑 | h > 24m | 应采用 | 可采用：1. 每层设置防火隔离带；2. 建筑外墙上门、窗的耐火完整性不应低于0.50h | 不允许 |
| | h ≤ 24m | 宜采用 | 可采用，每层设置防火隔离带 | 不允许 |

注：表中“h”代表建筑高度。

【四、外保温墙体各构造层示意】
基层墙体 -> 胶粘剂 -> 模塑板 -> 界面砂浆 -> 锚栓（耐碱网布） -> 饰面层

【五、材料性能及要求】
1. 模塑聚苯板（简称EPS板或模塑板）
(1) 模塑板分为EPS板、SEPS板两种。SEPS板是在可发性聚苯乙烯珠粒中添加改性石蜡和磷酸化合物作为阻燃剂，通过特殊工艺制成的燃烧性能等级更高、保温效果更优的具有闭孔结构的聚苯乙烯泡沫塑料板（石墨聚苯板）。
(2) 模塑板的性能应符合表2的要求：

表2 模塑板性能指标

| 项目 | EPS指标 | SEPS指标 |
| :--- | :--- | :--- |
| 导热系数，W/(m·k) | ≤0.039 | ≤0.033 |
| 燃烧性能等级 | 不低于B2级 | B1级 |
| 表观密度，kg/m³ | 18-22 | 18-22 |
| 垂直于板面方向的抗拉强度，MPa | >0.10 | >0.10 |
| 尺寸稳定性（70℃，48h），% | ≤0.3 | ≤0.3 |
| 弯曲变形，mm | >20 | >20 |
| 水蒸气渗透系数，ng/(Pa·m·s) | ≤4.3 | ≤4.3 |
| 吸水率（体积分数），% | ≤3 | ≤3 |

(3) 模塑板的主规格为1200mm×600mm，其尺寸允许偏差见表3。

表3 模塑板尺寸允许偏差

| 项目 | 允许偏差 (mm) |
| :--- | :--- |
| 长度 | +1.5, -0.0 |
| 宽度 | +1.5, -0.0 |
| 对角线差 | ≤2 |
| 厚度 | ±2 |
| 板边平直度 | 2 |
| 板面平整度 | 2 |
| 翘曲度 | 1 |

2. 胶粘剂
用于将模塑板固定在基层墙体上的粘结材料，其性能指标应符合表4的要求。

表4 胶粘剂性能指标

| 项目 | 指标 |
| :--- | :--- |
| 拉伸粘结强度，MPa（与水泥砂浆） | >0.6 |
| 拉伸粘结强度，MPa（与模塑板） | ≥0.6 |
| 可操作时间，h | ≥1.5 |
| 耐水浸后48h，干2h强度 | 原强度 |
| 耐水浸后48，干燥7d强度 | 原强度 |
| 浸水48h，干燥2h强度 | ≥0.06 |
| 浸水48h，干燥7d强度 | ≥0.10 |
| 破坏形式 | 发生在模塑板中 |

3. 耐碱玻璃纤维网布（简称耐碱网布）
耐碱网布性能指标应符合表5的要求。（注：原文此处截断，表5具体内容未在提供文本中完整显示，根据常规标准，通常包括单位质量、抗拉强度等指标，此处仅保留标题说明）。
