标准简介/下载辽宁省建筑标准设计
建筑构造图集
ZL 胶粉聚苯颗粒外保温墙体构造
统一编号：DBJT05—148
图集号：辽 2003J115
辽宁省建筑标准设计研究院编制
2003
ZL胶粉聚苯颗粒外保温墙体构造
批准部门：辽宁省建设厅 批准文号：辽建发[2003]22号
主编单位：辽宁省建筑标准设计研究院
参编单位：北京振利高新技术公司 统一编号：DBJT05-148
实行日期：2003年3月1日 图集号：辽2003J115
| 主编单位负责人： | |
| 主编单位技术负责人： | |
| 技术审定人： | |
| 设计负责人： |

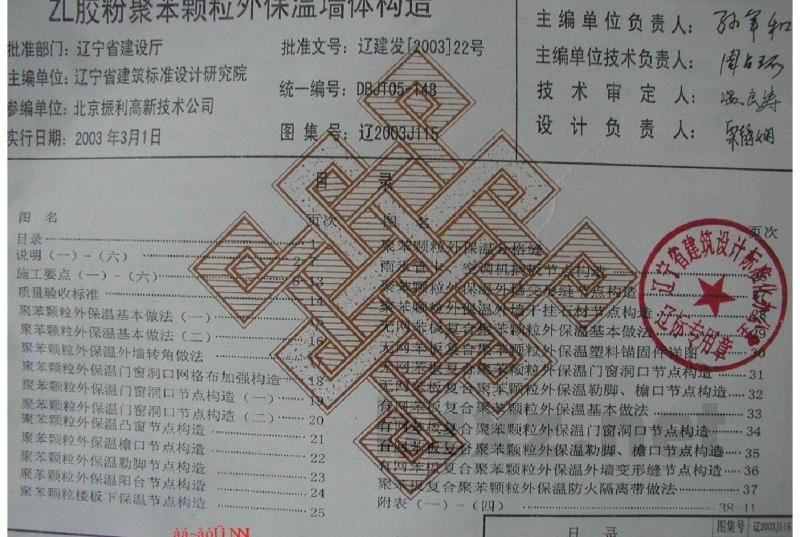

目 录
| 图名 | 页次 | 图名 | 页次 |
|---|---|---|---|
| 目录 | 1 | ||
| 说明（一）～（六） | 2-7 | 聚苯颗粒外保温分格缝 | |
| 施工要点（一）～（六） | 8-13 | 雨水管卡、空调机搁板节点构造 | 26 |
| 质量验收标准 | 14 | 聚苯颗粒外保温外墙变形缝节点构造 | 27 |
| 聚苯颗粒外保温基本做法（一） | 15 | 聚苯颗粒外保温外墙干挂石材节点构造 | 28 |
| 聚苯颗粒外保温基本做法（二） | 16 | 无网架复合聚苯颗粒外保温基本做法 | 29 |
| 聚苯颗粒外保温外墙转角做法 | 17 | 无网架复合聚苯颗粒外保温塑料锚固件详图 | 30 |
| 聚苯颗粒外保温门窗洞口网格布加强构造 | 18 | 无网架复合聚苯颗粒外保温门窗洞口节点构造 | 31 |
| 聚苯颗粒外保温门窗洞口节点构造（一） | 19 | 无网架复合聚苯颗粒外保温勒脚、檐口节点构造 | 32 |
| 聚苯颗粒外保温门窗洞口节点构造（二） | 20 | 有网架复合聚苯颗粒外保温基本做法 | 33 |
| 聚苯颗粒外保温凸窗节点构造 | 21 | 有网架复合聚苯颗粒外保温门窗洞口节点构造 | 34 |
| 聚苯颗粒外保温檐口节点构造 | 22 | 有网架复合聚苯颗粒外保温勒脚、檐口节点构造 | 35 |
| 聚苯颗粒外保温勒脚节点构造 | 23 | 有网架复合聚苯颗粒外保温外墙变形缝节点构造 | 36 |
| 聚苯颗粒外保温阳台节点构造 | 24 | 聚苯板复合聚苯颗粒外保温防火隔离带做法 | 37 |
| 聚苯颗粒楼板下保温节点构造 | 25 | 附表（一）～（四） | 38-41 |
图集号：辽2003J115 页次：1

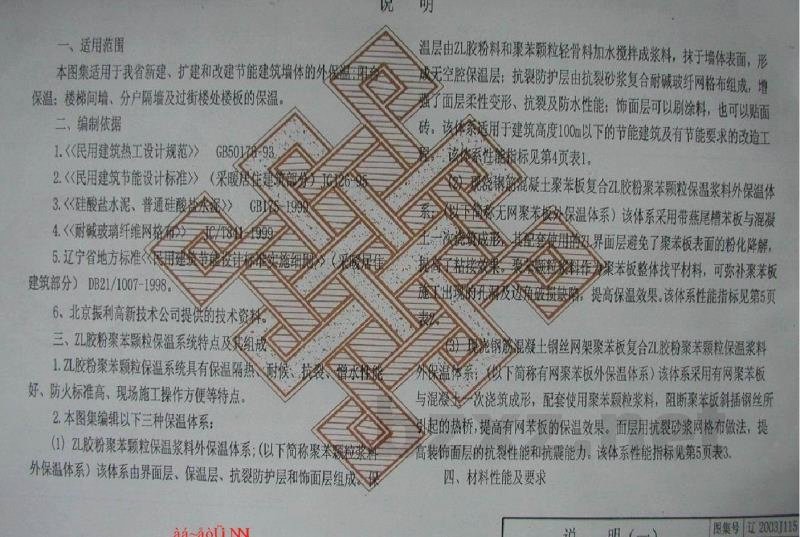

说明
一、适用范围
本图集适用于我省新建、扩建和改建节能建筑墙体的外保温：阳台保温；楼梯间墙、分户隔墙及过街楼处楼板保温。
二、编制依据
- 《民用建筑热工设计规范》 GB50176-93
- 《民用建筑节能设计标准》（采暖居住建筑部分） JGJ26-95
- 《硅酸盐水泥、普通硅酸盐水泥》 GB175-1999
- 《耐碱玻璃纤维网格布》 JC/T841-1999
- 辽宁省地方标准《民用建筑节能设计标准实施细则》（采暖居住建筑部分） DB21/1007-1998。
- 北京保利高新技术公司提供的技术资料。
三、ZL胶粉聚苯颗粒保温系统特点及其组成
- ZL胶粉聚苯颗粒保温系统具有保温隔热、耐候、抗裂、憎水性能好、防火标准高、现场施工操作方便等特点。
- 本图集编辑以下三种保温体系：
- (1) ZL胶粉聚苯颗粒保温浆料外保温体系；（以下简称聚苯颗粒浆料外保温体系）该体系由界面层、保温层、抗裂防护层和饰面层组成。保温层由ZL胶粉料和聚苯颗粒轻骨料加水搅拌成浆料，抹于墙体表面，形成无空腔保温层；抗裂防护层由抗裂砂浆复合耐碱玻纤网布组成，增强了面层柔性变形、抗裂及防水性能；饰面层可以刷涂料，也可以贴面砖。该体系适用于建筑高度100m以下的节能建筑及有节能要求的改造工程。该体系性能指标见第4页表1。
- (2) 现浇钢筋混凝土聚苯板复合ZL胶粉聚苯颗粒保温浆料外保温体系；（以下简称无网聚苯板外保温体系）该体系采用带燕尾槽聚苯板与混凝土一次浇筑成形，其配套使用的ZL界面层避免了聚苯板表面的粉化降解，提高了粘接效果。聚苯颗粒浆料作为聚苯板整体找平材料，可弥补聚苯板施工出现的孔洞及边角破损缺陷，提高保温效果。该体系性能指标见第5页表2。
- (3) 现浇钢筋混凝土钢丝网架聚苯板复合ZL胶粉聚苯颗粒保温浆料外保温体系；（以下简称有网聚苯板外保温体系）该体系采用有网聚苯板与混凝土一次浇筑成形，配套使用聚苯颗粒浆料，阻断聚苯板斜插钢丝所引起的热桥，提高有网架板的保温效果。面层用抗裂砂浆网格布做法，提高装饰面层的抗裂性能和抗震能力。该体系性能指标见第5页表3。
