【西南10J904】 城市道路和建筑物无障碍设施

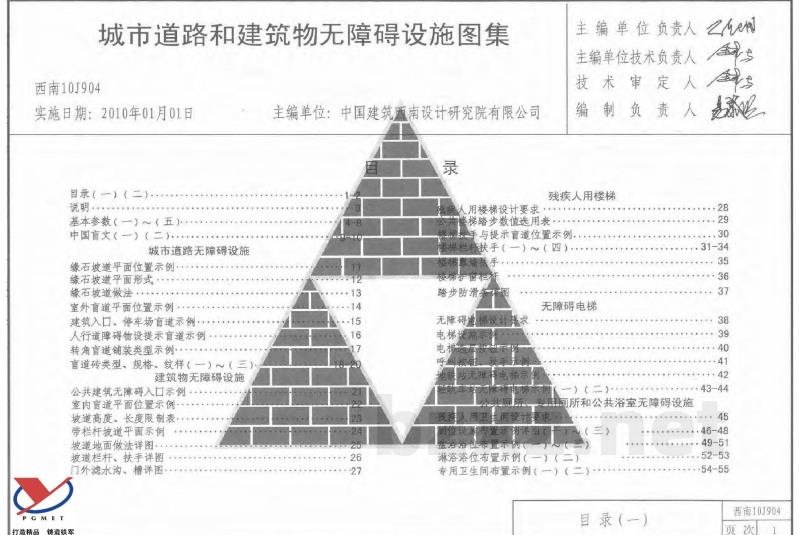

城市道路和建筑物无障碍设施图集（西南10J904）
实施日期：2010年01月01日

1. 编制目的
无障碍环境的创建标志着人类社会的文明与进步。为行动困难的群体提供平等参加社会活动所必要的硬件设施，确保通行安全并实现安全无阻的通行，以便在遇突发事件时可以及时救助和快速疏散，防止出现意外伤害。关心和帮助残疾人是全社会的责任，为在西南地区的城市建设中进一步完善无障碍设施建设特编制本图集。

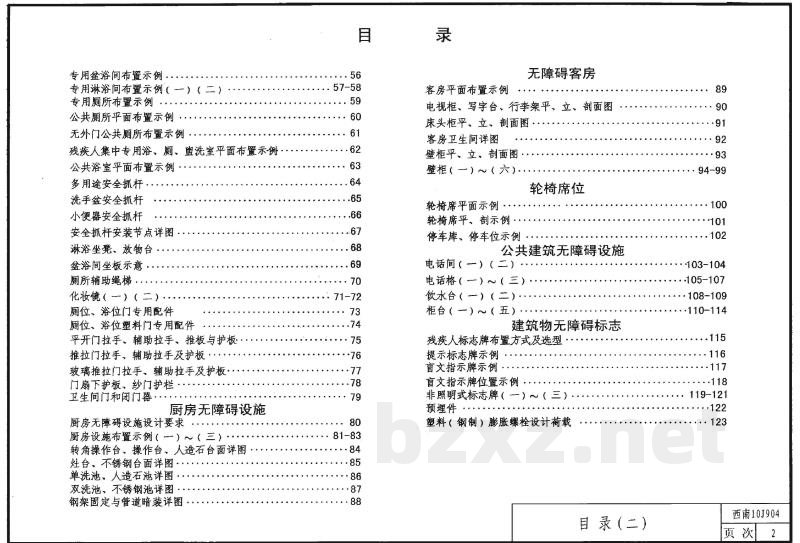

2. 编制内容
本图集编制的内容包括：
- 城市市政道路无障碍设施（缘石坡道、人行盲道）；
- 建筑物无障碍设施（公共建筑入口、坡道、楼梯、公共卫生间、专用厕所、公共浴室、安全抓杆和辅助设施、操作台、客房及客房家具、轮椅席位、停车位）；
- 公共建筑的辅助设施（电话间、饮水台、柜台）；
- 建筑物无障碍标志（残疾人标志牌、盲文指示牌等）。

3. 适用范围
本图集适用于城市新建、扩建和改建的民用建筑、市政道路、居住小区以及有残疾人生活与工作的场所。

4. 编制依据
- 《城市道路和建筑物无障碍设计规范》（GB 50765-2001）
- 《民用建筑设计通则》（GB 50768-1989）
- 《老年人建筑设计规范》（GB 50766-2002）
- 《中国成年人人体尺寸》（GB/T 10000-2008）
- 《用于技术设计的人体测量基础项》（GB/T 5703-1999）
- 《中国盲文》（GB/T 15720-2008）

5. 注意事项
5.1 本图集所编内容适用于成年人下肢残疾者与视力残疾者，未包括上肢残疾者，可兼顾老年人使用。
5.2 在普通人使用的各类设施中，应设置一定数量的残疾人专用设施以适应残疾人的特殊要求。其标准、材料、线性均应与普通人使用的设施相同。
5.3 无障碍设施为一系统工程，各个细节和各有关部分是相互依存的，需要紧密配合才能发挥作用。
5.3.1 建筑入口及走道、梯间的门扇，应有乘轮椅者和使用挂杖者的等候面积和安全通行空间。门扇的净宽要符合乘轮椅者的通行要求，各房间应有轮椅的回转面积。
5.3.2 建筑地面要平整而不光滑，坡道应采用防滑材料；卫生间、浴室间地面要防滑且不积水。
5.3.3 道路、建筑基地和居住区应采用暗沟排水，排水篦子的孔隙宽度不得大于15mm。
5.3.4 无障碍住房的电源开关应采用宽板式，各类用房宜预留电话插座。开关安装高度应低于1200mm，并设漏电保护措施。在专用厕所、淋浴间、住房中需设呼叫按钮。
5.3.5 墙面、地面应有钢制膨胀螺栓用于固定支架和配件，其承载力应达到设计要求。
5.3.6 安全抓杆要安装牢固，适合抓握，每个埋件的承载力应达到0.8KN。

6. 本图集使用说明
- 图集编号：西南10J904
- 详图编号：见详图说明
- 本图集未标之处，各地区应因地制宜，参照本图集所做的无障碍设施均应符合国家现行有关规范和标准。
- 如因国家规范、规程和标准更新，则应以新版本为准。

7. 基本参数

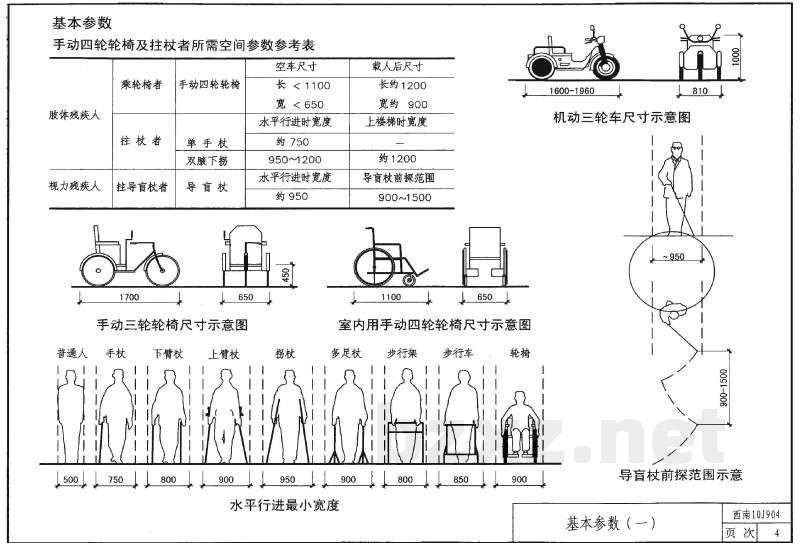

【手动四轮轮椅及挂杖者所需空间参数参考表】
- 空车尺寸：长1100mm，宽650mm。
- 乘轮椅者尺寸：长约1200mm，宽约900mm。
- 水平行进时宽度：约750mm - 1200mm。
- 导盲杖前探范围：900mm - 1500mm。

【轮椅移动面积参数】
- 轮椅回转最小半径为1500mm。
- 弯道回转90°时所需最小面积为1400mm x 1700mm。
- 两轮中心为圆心回转180°时所需最小面积为1350mm x 1700mm。
- 回转360°所需最小面积为1700mm x 1700mm。
- 侧大轮接地点为圆心回转360°时所需最小面积为2100mm x 2100mm。

【设施安装高度及尺寸参考】
- 电器开关、电话安装高度：应低于1200mm。
- 洗脸盆、洗脸时所需的面积、橱柜高度、工作面高度、窗台高度等需符合相关规范要求。
