【苏G9203-3】 预应力混凝土V形折板(冷拔低合金钢丝、碳素钢丝折板构件)

江苏省结构构件通用图集

预应力混凝土V形折板

冷拔低合金钢丝、碳素钢丝折板构件

苏G9203-3

江苏省工程建设标准设计站

一九九三年

冷拔低合金钢丝、碳素钢丝折板构件

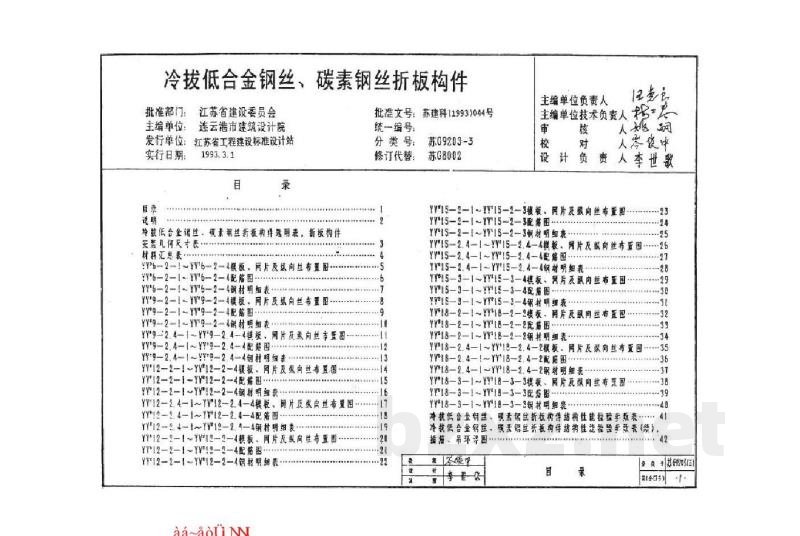

目  录

说 明

一、一般说明

1. 本部分（第三部分）为冷拔低合金钢丝、碳素钢丝作预应力混凝土的钢筋使用。锚具结构宜进行压痕加工（以增强锚固性能）。新板件代号说明如下。
2. B—冷拔低合金钢丝，3—碳素钢丝

波宽
y = h/2

15 → 3 - 2

3. 在配筋图1-1剖面图中未绘出网片纵向钢筋，在2-2剖面图中主要表示上、下网的纵、横向钢筋。纵向主筋、分布筋在图中仅是示意。网片中C40、C50钢筋间距不同时列表说明。在该向板件配置图中只绘出部分纵向预应力主筋，每根纵向预应力主筋可见1—1剖面图。
4. 锚固环、锚具大样以及各板号钢表中C39号加强肋见第28页。

5. 本图集所有尺寸除注明者外均以毫米作单位。

二、选用材料

1. 混凝土强度等级：当新板跨度L≤1.5m时为C30，当新板跨度L＞1.5m时为C40。计算中所用的混凝土的各项强度指标列在表2下。（单位：N/mm²）

2. 预应力钢筋：冷拔低合金钢丝、碳素钢丝、冷拔低碳钢丝采用甲级Ⅰ级，各项强度指标列在表下。

3. 正弯矩片采用冷拔低碳钢丝Ⅰ级
f_yk=328N/mm², E_s=0.0×10⁵ N/mm²。

4. 钢筋直径＞6mm时，采用Ⅰ级钢筋。正弯矩板配一般机械调直外，不得进行冷加工。

三、选用方法

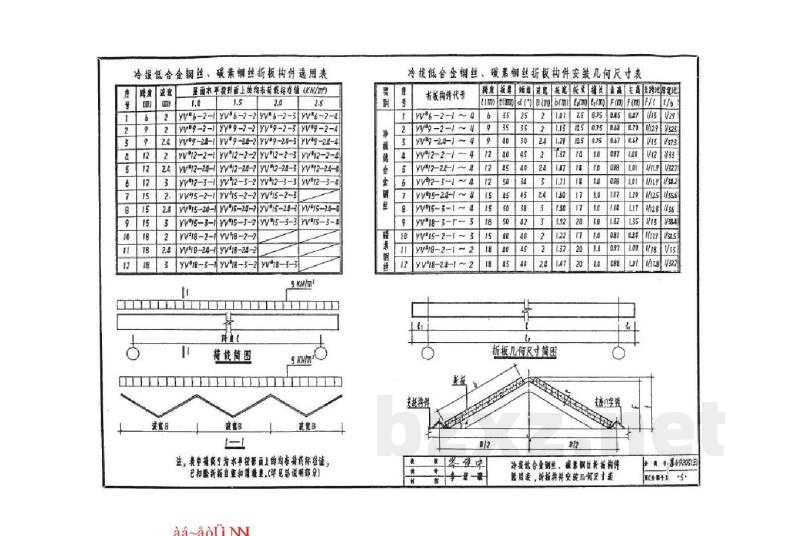

使用本图集选用构件时，应使新板件代号和荷载等级从第3页“冷拔低合金钢丝、碳素钢丝新板制作选用表”中直接选用。当具体设计中抗裂偏口控制较严，以及开孔去洞和其它构造复杂等情况时，参见第一部分（总说明和结构构造）。

使用本图集时，必须配合“预应力混凝土Y形折板”图集的第一部分中的有关规定进行。
