【苏J25-2006】 轻钢龙骨纸面石膏板隔墙

06系列江苏省工程建设标准设计图集：轻钢龙骨纸面石膏板隔墙（苏J25-2006）

江苏省建设厅文件：苏建科〔2006〕107号
关于印发《铝合金门窗》等二项地方标准设计图集的通知

各省辖市建设局（委）：
根据《江苏省2005年度第二批建设标准设计图集修订、修订计划》（苏建科〔2005〕254号）及有关文件的要求：由江苏东方建筑设计有限公司等单位编制的《铝合金门窗》和江苏省第二建筑设计研究院编制的《轻钢龙骨纸面石膏板隔墙》图集，经审查，批准为江苏省工程建设标准设计图集，编号分别为苏J11-2006、苏J25-2006。自2006年5月1日起组织实施。

抄送：厅有关处室；省建设工程质量监督总站，省工程建设标准站，省建设工程设计施工图审核中心。

批准部门：江苏省建设厅
主编单位：江苏省第二建筑设计研究院
组织单位：江苏省工程建设标准站

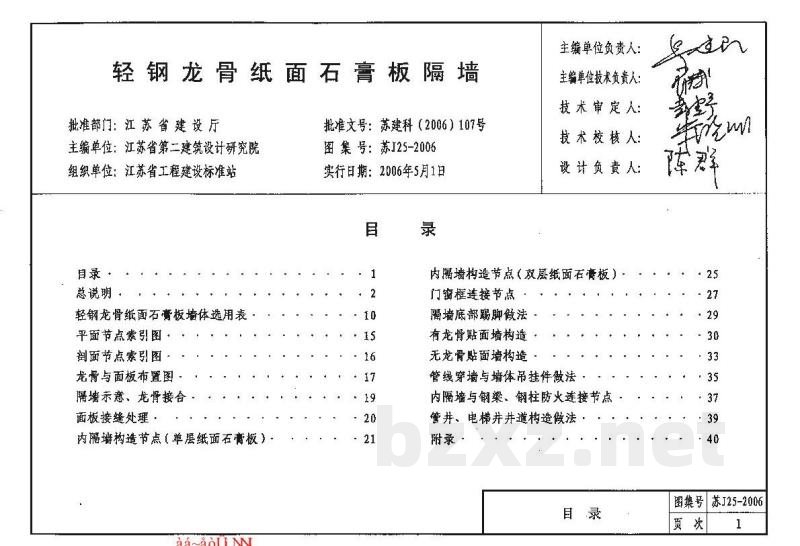

【目录】
总说
轻钢龙骨纸面石膏板墙体选用表
平面节点索引图
剖面节点索引图
龙骨与面板布置图
隔墙示意、龙骨接合
面板接缝处理
内隔墙构造节点（单层纸面石膏板）
内隔墙构造节点（双层纸面石膏板）
门窗框连接节点
隔墙底部踢脚做法
有龙骨贴面墙构造
无龙骨贴面墙构造
管线穿墙与墙体吊挂件做法
内隔墙与钢梁、钢柱防火连接节点
管井、电梯井井道构造做法
附录

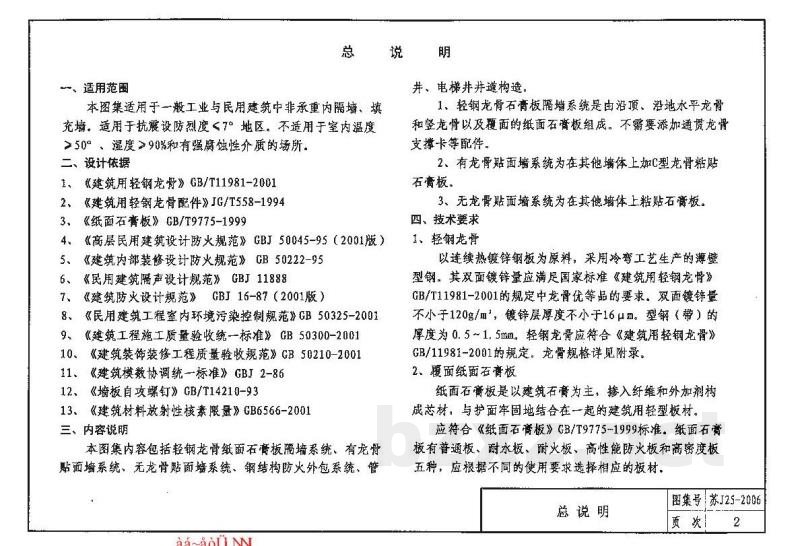

【总说】
图集号：苏J25-2006
实行日期：2006年5月1日
批准文号：苏建科〔2006〕107号

一、适用范围
本图集适用于一般工业与民用建筑中非承重内隔墙、填充墙，适用于抗震设防烈度7度地区。不适用于室内温度>50°C、湿度>90%和有强腐蚀性介质的场所。

二、设计依据
1. 《建筑用轻钢龙骨》GB/T 11981-2001
2. 《建筑用轻钢龙骨配件》JG/T 558-1994
3. 《纸面石膏板》GB/T 9775-1999
4. 《高层民用建筑设计防火规范》GBJ 50045-95（2001版）
5. 《建筑内部装修设计防火规范》GB 50222-95
6. 《民用建筑隔声设计规范》GBJ 11887
7. 《建筑防火设计规范》GBJ 16-87（2001版）
8. 《民用建筑工程室内环境污染控制规范》GB 50325-2001
9. 《建筑工程施工质量验收统一标准》GB 50300-2001
10. 《建筑装饰装修工程质量验收规范》GB 50210-2001
11. 《建筑模数协调统一标准》GBJ 2-86
12. 《墙板自攻螺钉》GB/T 14210-93
13. 《建筑材料放射性核素限量》GB 6566-2001

三、内容说明
本图集内容包括轻钢龙骨纸面石膏板隔墙系统、有龙骨贴面墙系统、无龙骨贴面墙系统、钢结构防火外包系统、管井、电梯井井道构造做法。
1. 轻钢龙骨纸面石膏板墙系统是由沿顶、沿地水平龙骨和竖龙骨以及覆面的纸面石膏板组成，不需要添加通贯龙骨支撑卡等配件。
2. 有龙骨贴面墙系统为在其他墙体上加C型龙骨粘贴石膏板。
3. 无龙骨贴面墙系统为在其他墙体上粘贴石膏板。

四、技术要求
1. 轻钢龙骨：以连续热镀锌钢板为原料，采用冷弯工艺生产的薄壁型钢。其双面镀锌量应满足国家标准《建筑用轻钢龙骨》GB/T 11981-2001中龙骨优等品的要求：双面镀锌量不小于120g/m²，镀锌层厚度不小于16μm。型钢（带）的厚度为0.5~1.5mm。龙骨规格详见附录。
2. 覆面纸面石膏板：纸面石膏板是以建筑石膏为主，掺入纤维和外加剂构成芯材，与护面牢固地结合在一起的建筑用轻型板材。应符合《纸面石膏板》GB/T 9775-1999标准。纸面石膏板有普通板、耐水板、耐火板、高性能防火板和高密度板五种，应根据不同的使用要求选择相应的板材。石膏板规格详见附录。

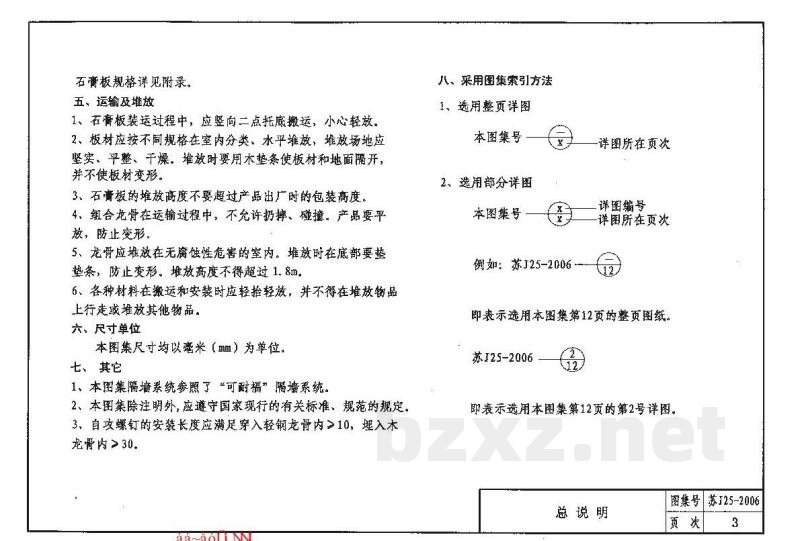

五、运输及堆放
1. 石膏板装运过程中，应竖向二点托底搬运，小心轻放。
2. 板材应按不同规格在室内分类、水平堆放，堆放场地应坚实、平整、干燥。堆放时要用木垫条使板材和地面隔开，并使板材不发生变形。
3. 石膏板的堆放高度不要超过产品出厂时的包装高度。
4. 组合龙骨在运输过程中，不允许扔、摔、碰、撞。产品要平放，防止变形。
5. 龙骨应堆放在无腐蚀性危害的室内。堆放时在底部要垫垫条，防止变形。堆放高度不得超过1.8m。
6. 各种材料在搬运和安装时应轻拿轻放，并不得在堆放物品上行走或堆放其他物品。

六、尺寸单位
本图集尺寸均以毫米（mm）为单位。

七、其它
1. 本图集隔墙系统参照了“可耐福”隔墙系统。
2. 本图集除注明外，应遵守国家现行的有关标准、规范的规定。
3. 自攻螺钉的安装长度应满足穿入轻钢龙骨内≥10mm，埋入木龙骨内≥30mm。

八、采用图集索引方法
1. 选用整页详图：图集号+详图所在页次。例如：苏J25-2006 12，即表示选用本图集第12页的整页图纸。
2. 选用部分详图：图集号+详图所在页次.详图编号。例如：苏J25-2006 12.2，即表示选用本图集第12页的第2号详图。

九、轻钢龙骨石膏板隔墙设计要求
1. 设计要求：本图集为构造图集，内墙面做法同常规做法；所有安装连接件及面板螺钉均应做防锈处理。
2. 抗震措施：在非抗震地区，隔墙与主体结构顶板和地面连接采用刚性连接方法，将沿顶、沿地龙骨用膨胀螺栓固定在结构主体上。螺栓中距600mm，端头中距50mm。在抗震区应采用刚性与柔性结合的方法连接固定。与顶板、梁连接应增设柔性材料并用镀锌钢板抗震卡件固定，或安装减震条，金属减震条与竖龙骨垂直连接，用抽芯铆钉或专用龙骨钳固定，间距≤600mm。减震条接缝处长度>100mm。
3. 防火设计：选择隔墙时应满足《建筑设计防火规范》耐火极限要求。高层建筑内隔墙应满足《高层民用建筑设计防火规范》耐火极限要求。
4. 隔声设计：选择隔墙时应满足《民用建筑隔声设计规范》的规定。民用住宅分户的空气声计权隔声量应>45dB；分室墙应>35dB。工业建筑隔墙撞击声、空气声隔声，室内允许噪声级应符合有关规范要求。
5. 保温、隔热设计：内墙如有保温、隔热要求，可由厂家进行专门设计。
6. 吊挂设计：当内隔墙吊挂重物时，应根据使用要求设计埋件。
7. 电气设计：电气线路明线设计时，布置于墙面；作暗线设计时，利用内隔墙孔设线路。开关及插座可作明装设计或暗装设计。在墙体内设电气插座或接线盒时，应按单体设计要求，参考本图集有关内容。安装石膏板时应紧贴龙骨并与龙骨固定，接线盒四周用密封膏封闭。分户墙体或有防火要求的隔墙，插座和接线盒四周应用岩棉包围密实。
8. 防潮、防水设计：卫生间、厨房等潮湿部位应选用耐水石膏板，并在底部做100mm高C20细石混凝土基座，侧面可以贴磁砖或涂刷防水涂料。
9. 内隔墙墙面装修：根据不同的装修要求，墙面装修设计可采用喷浆、油漆、涂料、贴壁纸，亦可设计其他饰面，由单体设计决定。
10. 固定件的设置：当内隔墙中设置配电箱、消火栓、水盆、水箱等设施时，应按相关设计要求进行固定。
