【粤09JT217】 SGK种植模块绿化隔热屋面建筑构造

广东省建筑标准设计推荐性通用图集
SGK种植模块绿化隔热屋面建筑构造（粤09J7）

批准单位：广东省建筑标准设计办公室、广东省建筑设计研究院、华南理工大学建筑节能研究中心等
批准文号：粤建标【2009】01号
有效日期：2009年3月

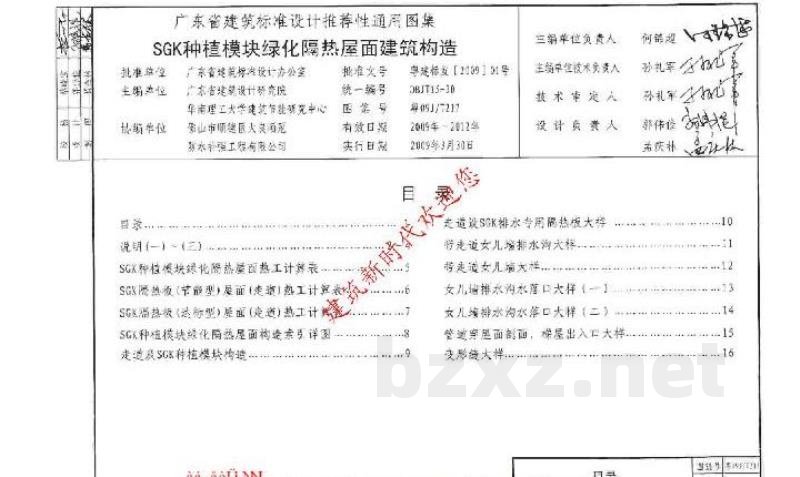

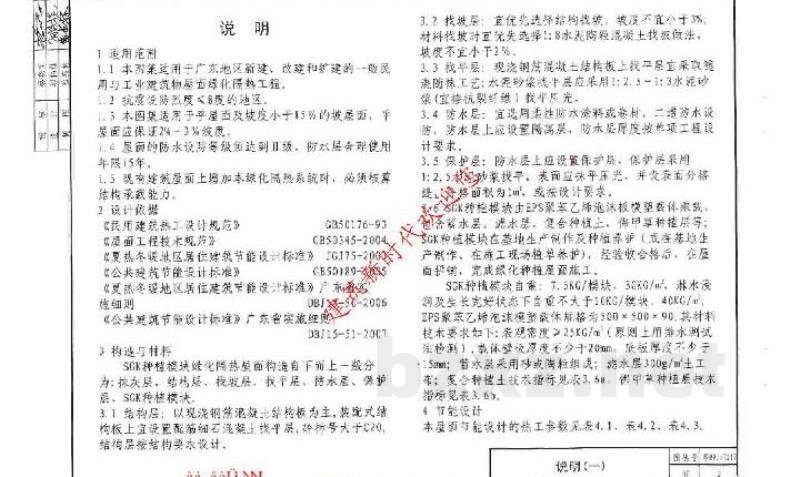

1 范围
1.1 本图集适用于广东地区新建、改建和扩建的一般民用与工业建筑物屋面绿化工程。
1.2 本图集适用于屋面坡度在15%以内的屋面。平屋面应保证2%-3%的排水坡度。
1.3 屋面防水层的设置应达到相应的使用年限要求（建议15年）。
1.4 在既有建筑屋面上加装绿化隔热层时，必须核算结构承载力。

2 设计依据
2.1 《民用建筑热工设计规范》 GB50176-93
2.2 《公共建筑节能设计标准》 DB115-31-2007
2.3 《夏热冬冷地区居住建筑节能设计标准》 GB50825
2.4 其他相关行业标准及广东地方标准。

3 构造与材料
SGK种植模块绿化隔热屋面构造自下而上一般分为：结构层、找平层、防水层、保护层、SGK种植模块及种植层。
3.1 结构层：以现浇钢筋混凝土结构板为主。在钢筋混凝土结构板上宜设置配细石混凝土找平层（强度等级不小于C20），结构层应按结构设计要求施工并进行养护，验收合格后进行下一步施工。
3.2 找平层：平屋面找平宜采用水泥砂浆工艺，找平层厚度视设计要求而定。
3.3 防水层：宜采用高性能防水涂料或卷材，并应设置隔高层，防水层厚度按单项工程设计要求执行。
3.4 保护层：防水层上应设置保护层，保护层采用1:2.5砂浆找平，表面应平整并分格，积水厚度应符合设计要求。
3.5 SGK种植模块：
- 规格：采用EPS聚苯乙烯泡沫塑料模塑而成，格栅尺寸为500×500mm。
- 技术要求：表观密度 > 25kg/m³（原则上用排水测试法检测），板体厚度不少于20mm，底板厚度不少于5mm。
- 重量：模块自重约3.5~5kg/模块，约30kg/m²。在淋水、润湿及生长完好状态下，单模块重量不大于16kg。
- 种植层：包含种植土层、滤水层、复合种植层、佛甲草种植层等。

4 节能设计
屋面节能设计的热工参数参考热工计算表（见相关设计规范）。种植模块通过增加热阻值，有效降低建筑能耗。种植层技术指标参考表3.6，包括透气性、含水率及生长高度等。

5 SGK种植模块绿化隔热屋面施工工艺
5.1 防水试验：防水保护层完工后，需经过蓄水试验验收合格。
5.2 清扫屋面：清扫保护层表面，确保平整、排水畅通。
5.3 找平层要求：确保表面平整，无积水。
5.4 走道设置：按设计要求布置人行走道，确保走道宽度满足设计规范（如80-100cm）。
5.5 模块铺装：将SGK种植模块平整地放置在屋面指定分格内，按设计要求定位，不得随意堆放。
5.6 植被养护：施工完成后应进行初期养护，在长期无降雨的情况下，需人工补水，直至植被生长稳定。

6 运输与堆放要求
6.1 现场堆放：地面需坚实平整，无碎屑杂物。模块应水平放置，严禁倒置或侧放。堆放高度不宜超过1.5米。
6.2 装车运输：每堆应堆放紧凑，不得留空位，严禁倒置。运输过程中应水平放置，防止受压变形。

7 详图引用
详图编号及相关构造详图请参见配套设计图纸。

8 附加说明
8.1 本图集所标注尺寸均以毫米(mm)为单位。
8.2 本图集所依的标准如有更新，应按新版本进行相应的核算与调整。
8.3 本图集相关技术性能指标由相关专业机构提供及核定。
