标准简介/下载安徽省工程建设标准设计
外墙外保温系统构造图集(七)
JA膨胀玻化微珠保温砂浆外墙外保温系统
| 统一编号：DBJTJ-148 | 图集号：皖 2007J212 |
安徽省工程建设标准设计办公室
2007 合肥
JA膨胀玻化微珠保温砂浆外墙外保温系统
批准部门：安徽省建设厅 |
批准文号：皖建建字[2007]号 |
主编单位：安徽省建筑科学研究设计院 |
统一编号：DBJT11-148 |
协编单位：安徽华伟佳建材科技有限公司 |
图集号：皖2007J212 |
实行日期：2007年12月1日 |
|
主编单位负责人： |
[签名] |
主编单位技术负责人： |
[签名] |
技术审定人： |
[签名] |
设计负责人： |
[签名] |
目 录
|
目录 ..................................................................................................................1 编制说明 ...............................................................................................2 ~ 8 外保温做法及热工计算选用表 ..............................................9 ~ 17 外墙外保温构造（一～二）(涂料和面砖饰面) ......18 ~ 19 外墙阳角、阴角详图（一～二）(涂料和面砖饰面) .....20 ~ 21 勒脚构造详图（一～二）(涂料和面砖饰面) .............22 ~ 23 窗洞口详图（一～二）(涂料和面砖饰面) ...............24 ~ 25 带窗套窗口（一～二）(涂料和面砖饰面) ..................26 ~ 27 挑窗窗口（一） ...................................................................................28 门窗洞口附加网格布构造 .................................................29 挑窗窗口（二）(涂料和面砖饰面) ......................................30 保温阳台构造(涂料和面砖饰面) ..........................................31 空调机室外支架构造详图(涂料和面砖饰面) ..................32 螺杆、空调机搁板(涂料和面砖饰面) ............................33 |
雨蓬，空调搁板、水落管卡子、标牌 ......................................34 穿墙管详图(涂料饰面) .......................................................35 墙体变形缝（一～二）(涂料和面砖饰面) ..................36 ~ 37 墙体变形缝(窗间)(面砖饰面) ........................................... 装饰线、滴水线详图(涂料饰面) ..........................................38 檐口、女儿墙构造详图（一～二）(涂料和面砖饰面) ...39 ~ 40 坡屋面檐口、挑檐保温构造(涂料和面砖饰面) ...............41 附录：JA膨胀玻化微珠保温砂浆外墙外保温系统施工及质量验收 .........42 ~ 44 |
校对：[签名] |
目 录 | 图集号：皖2007J212 |
设计：[签名] |
||
制图：[签名] |
å~ãöü NL

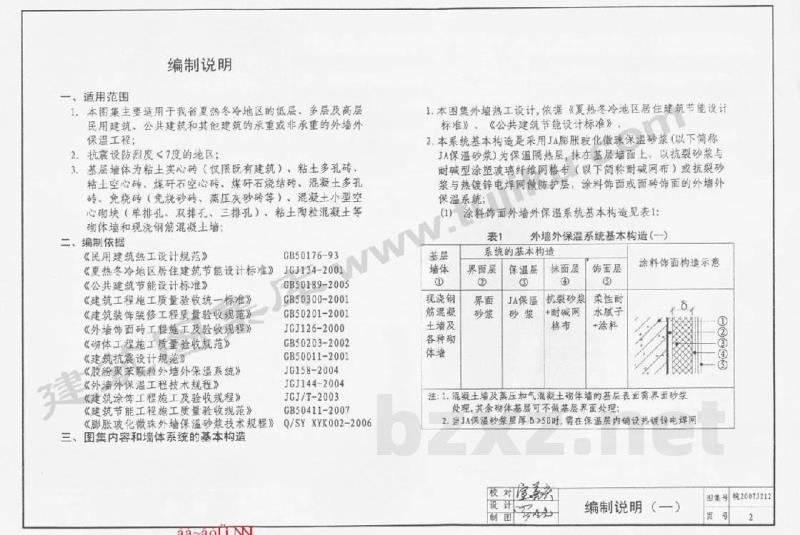

编制说明
一、适用范围
- 本图集主要适用于我省夏热冬冷地区的低层、多层及高层民用建筑，公共建筑和其他建筑的承重或非承重的外墙外保温工程；
- 抗震设防烈度≤7度的地区；
- 基层墙体为粘土实心砖（仅限既有建筑）、粘土多孔砖、粘土空心砖、煤矸石空心砖、煤矸石烧结砖、混凝土多孔砖、免烧砖（免烧砂砖，蒸压灰砂砖等）、混凝土小型空心砌块（单排孔、双排孔、三排孔）、粘土陶粒混凝土等砌体墙和现浇钢筋混凝土墙；
二、编制依据
| 《民用建筑热工设计规范》 | GB50176-93 |
| 《夏热冬冷地区居住建筑节能设计标准》 | JGJ 134-2001 |
| 《公共建筑节能设计标准》 | GB50189-2005 |
| 《建筑工程施工质量验收统一标准》 | GB50300-2001 |
| 《建筑装饰装修工程质量验收规范》 | GB 50201-2001 |
| 《外墙饰面砖工程施工及验收规程》 | JGJ 126-2000 |
| 《砌体工程施工质量验收规范》 | GB50203-2002 |
| 《建筑抗震设计规范》 | GB 50011-2001 |
| 《胶粉聚苯颗粒外墙外保温系统》 | JG158-2004 |
| 《外墙外保温工程技术规程》 | JGJ 144-2004 |
| 《建筑涂饰工程施工及验收规范》 | JGJ/T-2003 |
| 《建筑节能工程质量验收规范》 | GB50411-2007 |
| 《膨胀玻化微珠外墙保温砂浆技术规程》 | Q/SY YXX002-2006 |
三、图集内容和墙体系统的基本构造
- 本图集外墙热工设计，依据《夏热冬冷地区居住建筑节能设计标准》、《公共建筑节能设计标准》。
- 本系统基本构造是采用JA膨胀玻化微珠保温砂浆（以下简称JA保温砂浆）为保温隔热层，抹在基层墙面上，以抗裂砂浆与耐碱型涂塑玻璃纤维网格布（以下简称耐碱网布）或抗裂砂浆与热镀锌电焊网做防护层，涂料饰面或面砖饰面的外墙外保温系统。
(1) 涂料饰面外墙外保温系统基本构造见表1：
表1 外墙外保温系统基本构造(一)
| 基层墙体 (1) |
系统的基本构造 | 涂料饰面构造示意 | |||
|---|---|---|---|---|---|
| 界面层 (2) |
保温层 (3) |
抹面层 (4) |
饰面层 (5) |

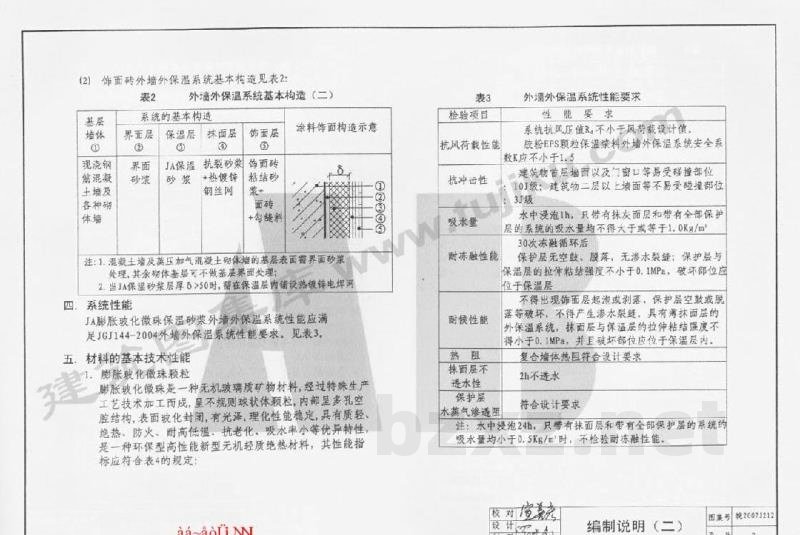

||
| 现浇钢筋混凝土墙及各种砌体墙 | 界面砂浆 | JA保温砂浆 | 抗裂砂浆 +耐碱网格布 |
柔性防水腻子+涂料 | [图片] |
| 注：1. 混凝土墙及高压加气混凝土砌体墙的基层表面需界面砂浆处理，其余墙体基面可不做基层界面处理； | |||||
| 2. 当JA保温砂浆层厚δ≥50时，需在保温层内增设热镀锌电焊网。 | |||||
| 编制说明（一） | 图号 皖2007J131 |
|||
|---|---|---|---|---|
| 校对： | 页号 2 |
|||
