【辽95D403】 楼梯间感应灯照明安装图图集（辽宁省地方规范）

ZB 48 辽宁省建筑标准设计 电气装置标准图集
楼梯间感应灯照明安装图

统一编号：DBJT05-108
图集号：辽95D403
设计：辽宁省建筑标准设计研究院
批准部门：辽宁省建设厅
批准文号：辽建发（1995）153号
实行日期：1995年12月1日

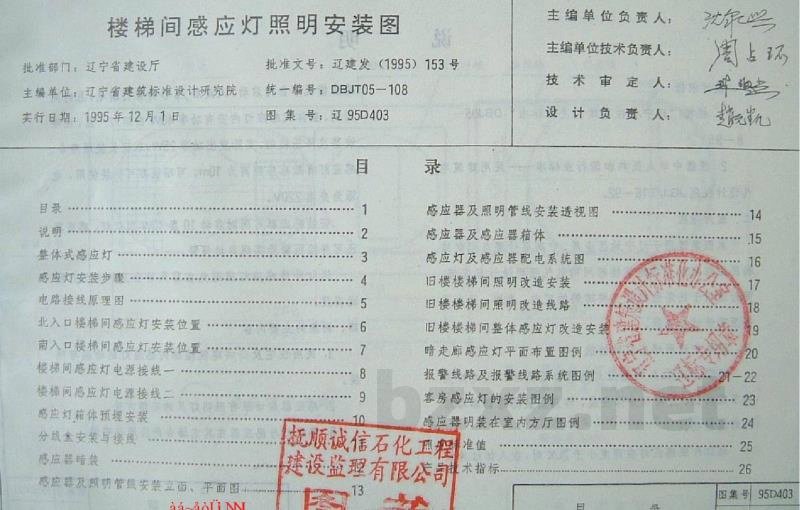

【目录】
1. 说明
- 整体式感应灯与分体式感应灯安装步骤
- 电路接线原理图
- 楼梯间感应灯安装位置（北入口、南入口）
- 电源接线、分线盒安装与接线
- 感应器及照明管线安装（立面、平面图、透视图）
- 感应器及感应器箱体结构
- 感应灯及感应器配电系统图
- 旧楼楼梯间照明改造安装（整体式感应灯、线路改造等）
- 走廊、客房、室内方厅等感应灯安装图例
- 报警线路及系统图例
2. 设计依据
3. 适用范围
4. 感应灯性能与技术指标
5. 图集主要内容

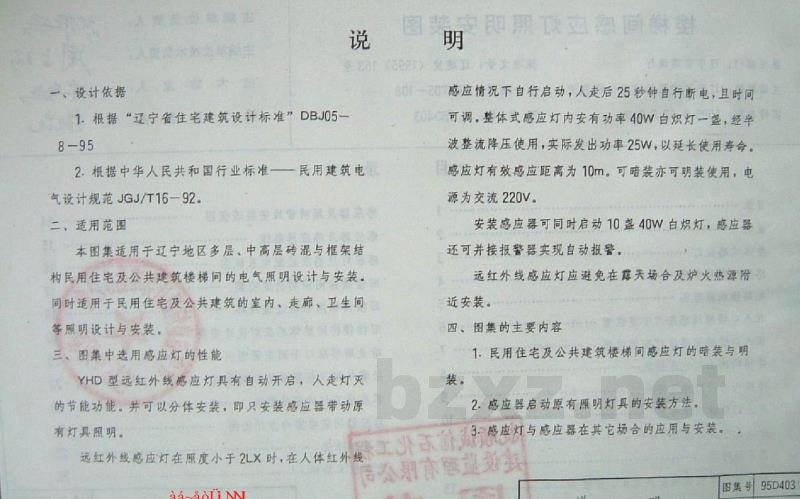

【正文】
一、设计依据
1. 根据《辽宁省住宅建筑设计标准》DBJ 05/895
2. 根据《中华人民共和国行业标准——民用建筑电气设计规范》JGJ/T16-92

二、适用范围
本图集适用于辽宁地区多层、中高层砖混与框架结构民用住宅及公共建筑楼梯间的电气照明设计与安装。同时适用于民用住宅及公共建筑的室内、走廊、卫生间等照明设计与安装。

三、感应灯性能与技术指标
图集中选用YHD型远红外线感应灯，具有自动开启、人走灯灭的节能功能，并可以分体安装（即只安装感应器带动原有灯具照明）。
- 有效感应距离：L ≤ 10m
- 安装方式：可暗装亦可明装
- 电源：交流220V
- 功能：安装感应器可同时启动10盏40W白炽灯，感应器还可并接报警器实现自动报警。
- 特点：感应情况下自行启动，人走后25秒钟自行断电，且时间可调。整体式感应灯内安装有功率40W白炽灯一盏，经半波整流降压使用，实际发出功率25W，以延长使用寿命。
- 注意事项：远红外线感应灯应避免在潮湿场合及热源附近安装。

四、图集的主要内容
1. 民用住宅及公共建筑楼梯间感应灯的暗装与明装。
2. 感应器启动原有照明灯具的安装方法。
3. 感应灯与感应器在其它场合的应用与安装。

五、技术参数说明
1. 照明灯具：40W；电压：~220V
2. 启动照度：2LX；启动时间：0.5s；延长时间：25s
3. 感应距离：L ≤ 10m；感应窗半球可调；感应角度：120°
