【辽2007J802-4】 住宅厨房、卫生间防火型变压式排气道

辽宁省建筑标准设计 建筑构造图集
住宅厨房、卫生间防火型变压式排气道
统一编号：DBTT05-209 | 图集号：辽2007J802-4
编制单位：辽宁省建筑标准设计研究院 (2007年)

各市建委：
关于发布辽宁省建筑标准设计《吊挂拼装式热反射板墙体外保温构造》等两本图集的通知
辽建发[2007]59号

由东北大学负责编制的《吊挂拼装式热反射板墙体外保温构造》（统一编号：DBJT05-208，图集号：辽2007J125）和辽宁省建筑标准设计研究院负责编制的《住宅厨房、卫生间防火型变压式排气道》（统一编号：DBJT05-209，图集号：辽2007J802-4）图集，业经辽宁省建筑标准设计技术委员会审定，批准为辽宁省建筑标准设计图集，现予以发布，自2007年8月1日起施行。

批准部门：辽宁省建设厅
主编单位：辽宁省建筑标准设计研究院
参编单位：建设部政策研究中心住宅厨房卫生间技术研究所
实行日期：2007年8月1日

目录：
编制说明、排气道选用表、厨房排气道平面布置示意图、卫生间排气道平面布置示意图、厨房排气道详图（一、二）、卫生间排气道详图（一、二）、厨房排气道组装示意图（一、二）、防火型导流式正回排气阀安装详图、变压式风帽、自力式风帽、排气道安装详图等。

一、适用范围
本图集适用于40层及40层以下的住宅厨房和卫生间的机械排风用排气道。不适用于燃气热水器、电热水器用排气道。

二、设计依据
1.《建筑设计防火规范》GB50016-2006
2.《高层民用建筑设计防火规范》GB50045-95（2005年版）
3.《住宅设计规范》GB50096-1999（2003年版）
4.《民用建筑设计通则》GB50352-2005
5.《住宅建筑规范》GB50368-2006
6.《住宅厨房、卫生间排汽道》-JG/T194-2006

参考依据：
1.中国专利《变压式排气道》（ZL01136512.9）
2.中国专利《变压式风帽》（ZL03280235.8）
3.中国专利《自力式风帽》（ZL03280234.X）
4.中国专利《导流式止回排气阀》（ZF02123894.4）
5.中国专利《导流式止回排气阀》（Z5Q2200642.7）

三、产品性能、技术参数
1. 防火型变压式排气道系统由变压式排气道产品、防火型导流式止回排气阀、风帽、变压板及导向管组成。本图集变压式排气道产品按2.8m层高考虑，标准长度为2800mm，非标准构件可按设计要求另行加工，排气道长度为下层楼板表面至上层楼板表面的距离。
2. 厨房排气道按每台排油烟机排风量为300~500m³/h设计，卫生间排气道按每台排风机排风量为80~100m³/h设计。
3. 变压式排气道内部设置了气流导向装置——导向管和气体变压装置——变压板，使上升气流在上层排气道进气口的位置形成局部负压，再配以防火型导流式止回排气阀的导流和止逆作用，可有效地防止气体的回流，并能起到隔烟阻火的作用。
4. 为保证变压式排气道必要的排排风量，变压板应至少有一个侧面与相应管道内壁之间保留一定的间隙。

四、材料要求
1. 变压式排气道是以钢丝网或耐碱玻璃纤维网格布为增强材料的水泥砂浆薄壁构件。所用材料应符合JG/T194-2006的有关规定。
2. 变压式排气道变压部件（导向管和变压板）采用耐碱玻璃纤维网格布增强水泥砂浆预制，厚度为5mm。
3. 本图集采用两种风帽：自力式风帽和变压式风帽。
4. 预埋连接件采用Q235级钢板，焊缝有效厚度为3mm。

五、质量要求
1. 排气道内表面应光滑，外表面应平整无孔洞和裂缝，端面平整且无毛边。
2. 排气道尺寸公差、管体承载力等性能应符合JG/T194-2006的有关规定。
3. 变压式排气道管体的耐火极限不应低于1h。
4. 对防火型导流式正回排汽阀的技术要求：
(1) 阀体及阀片表面不应有裂纹、压坑及明显的凹凸锤痕或毛刺等缺陷。
(2) 经防腐处理的零部件，表面应光滑、平整，无气孔、夹渣、疏松、麻点等缺陷。
(3) 阀门经反复开启、关闭250次后，仍能灵活可靠地开启和关闭，各零部件应无明显磨损、变形及其它影响密封性能的损伤。
(4) 阀门经过盐雾试验后，手动操作阀片仍能灵活可靠地开启和关闭。
(5) 在耐火试验条件下，其单位面积上的漏风量不应大于1000m³/h。
(6) 阀门的耐火极限不应低于0.5h。

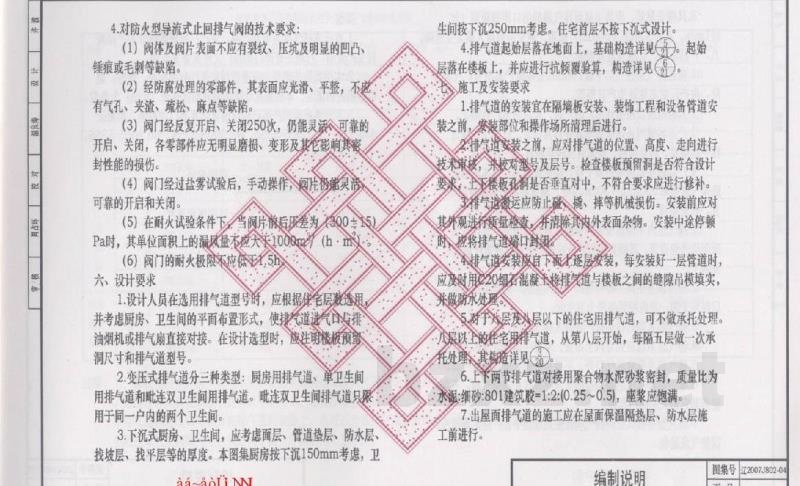

六、设计要求
1. 设计人员在选用排气道型号时，应根据楼层数及厨房、卫生间的平面布置形式，使排气道进气口与排油烟机或排吸风扇直接对接。在设计选型时，应注明楼板预留洞尺寸和排气道型号。
2. 变压式排气道分三种类型：厨房用排气道、单卫生间用排气道和连双卫生间用排气道。连双卫生间排气道仅用于同一户内的两个卫生间。
3. 下沉式厨房、卫生间应考虑面层、管道垫层、防水层、找坡层、找平层的厚度。本图集厨房按下沉150mm考虑，卫生间按下沉250mm考虑。住宅首层不采用下沉式设计。
4. 排气道起始层若落在地面上，详见基础构造；若落在楼板上，应进行抗倾覆验算。

七、安装要求
1. 排气道的安装宜在隔墙板安装、装饰工程和设备管道安装之前进行。安装前应对排气道的位置、高度、走向进行技术审核，并核对型号及层号。检查楼板预留洞是否符合设计要求，上下楼板孔洞是否垂直对中。
2. 排气道安装应防止碰撞、摔落等机械损伤。安装前应对其外观进行质量检查，清理内外表面杂物。安装中途停顿时，应将排气道端口封闭。
3. 排气道安装应自上逐层递增安装。每安装好一层管道时应及时用20细石混凝土填实排气道与楼板之间的缝隙，并做防水处理。
4. 对第8层及以上的住宅用排气道，从第8层开始，每隔五层做一次承托处理。
5. 排气道对接用聚合物水泥砂浆密封，质量比为水泥:细砂:建筑胶 = 1:2:(0.25~0.5)。砂浆应饱满。
6. 出屋面排气道的施工应在屋面保温隔热层、防水层施工前进行。
7. 风帽安装前，应将出屋面排气道的出口用钢板网（丝径1mm，孔径50mm×50mm）遮盖，避免杂物掉入。

八、产品标志、运输及堆放要求
1. 应在排气道进气口下缘100mm处喷涂产品型号、气流方向、生产厂家名称及生产日期等。
2. 凡经检验合格准许出厂的产品，应填写出厂合格证。
3. 产品运输时必须横置平放并将其固定，以减少震动防止碰撞，装卸时应轻起轻放，严禁抛掷。
4. 堆放场地必须平整，产品层层叠放，堆放高度不应超过2m。

九、注意事项
1. 排气道内不得敷设各种管道电线或电缆；若排气道采用沿外墙设置，其固定紧固件及拉索严禁拉在避雷针或避雷网上。
2. 厨房和卫生间不得合用同一排气系统。连通型排气道仅用于同一户内相邻的两个卫生间。
3. 燃气热水器的排烟管严禁接入排气道内。
4. 排气道系统应竖直向上布置，不得中途转弯或水平布置。
5. 排气道井壁除进气口外，不得另外加装或改装进气口。
6. 本图集排气道必须加装防火型导流式止回排气阀，不得使用其它形式的阀门代替。
7. 防火型导流式止回排气阀在使用过程中，住户应定期清洗以保持气流通畅。

十、其他
1. 变压式排气道为专利产品，生产厂家应提供专利产品授权生产证书、行政主管部门的推广文件及备案证等。
2. 本图集除注明外，均应遵照国家现行有关标准、规范、规程等相关的规定；所有尺寸除注明外均以毫米（mm）为单位。
3. 本图集所采用产品已经过国家防火部门的检测（检测证书编号：M2005-5356、No.2005-3239、No.2005-5355）。
