【99D303-2】 常用风机控制电路图

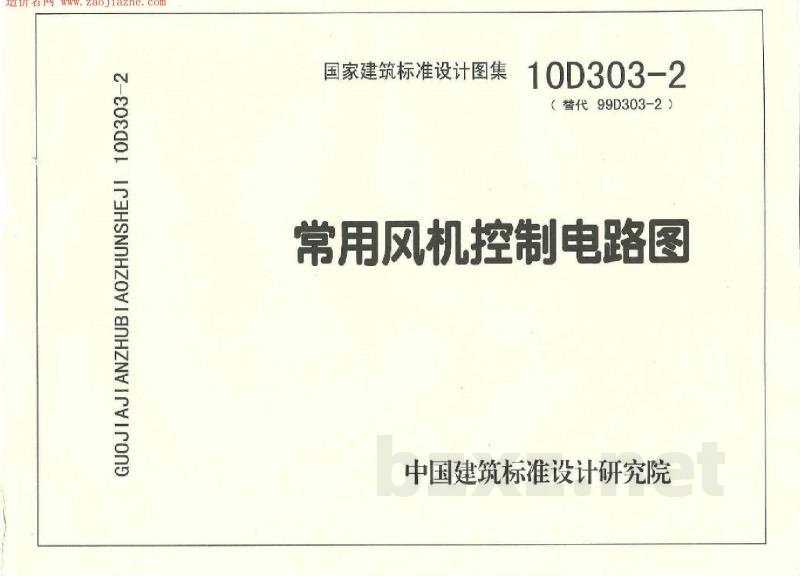

国家建筑标准设计图集 10D303-2（替代99D303-2） 常用风机控制电路图

批准部门：中华人民共和国住房和城乡建设部
批准文号：建质【2010】168号
主编单位：中建国际设计顾问有限公司、中国建筑设计研究院机电专业设计研究院
实行日期：二〇一〇年十二月一日

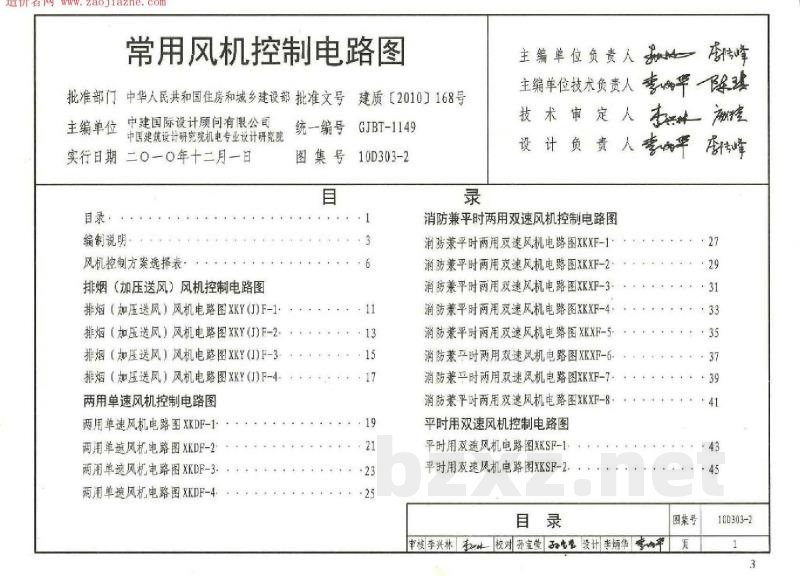

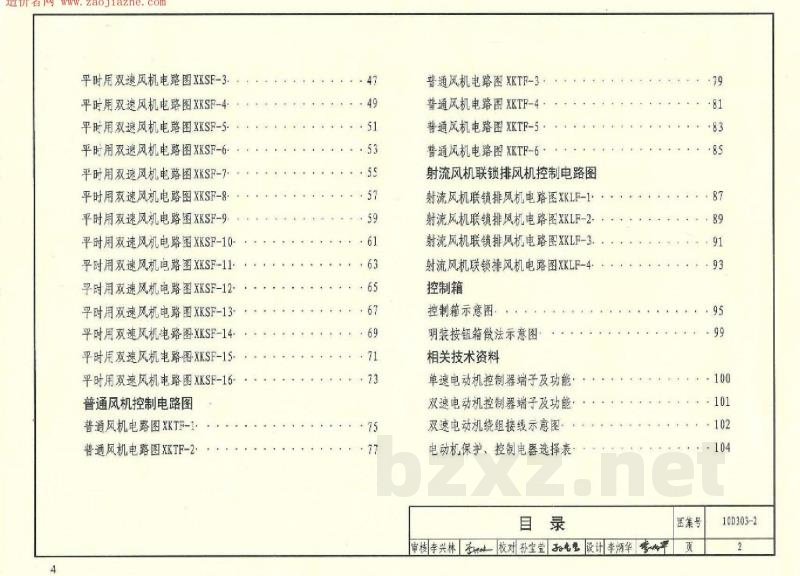

目录
1 编制说明
2 适用范围
3 使用条件
4 编制内容
5 风机的启动
6 主回路和保护
7 控制回路
8 控制箱

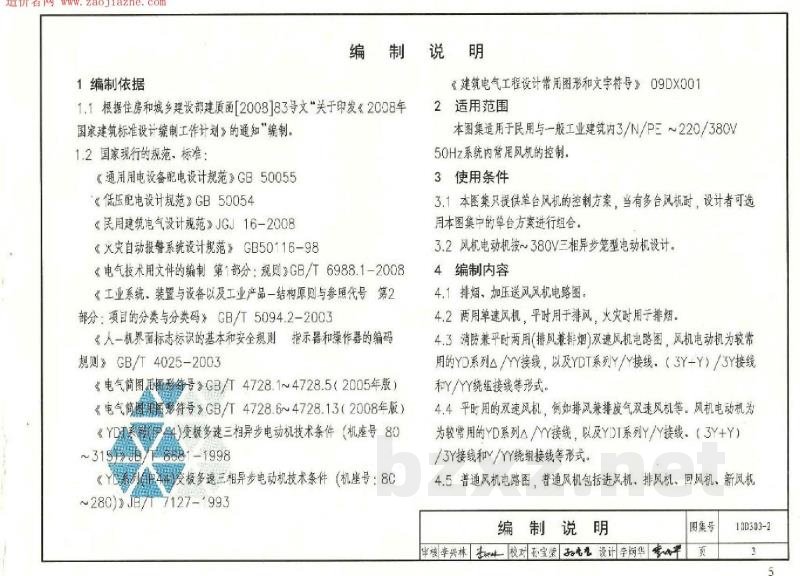

1 编制依据
1.1 根据《建筑电气工程设计常用图形和符号》09DX0011 进行编制。
1.2 国家现行的规范、标准：
《通用用电设备配电设计规范》GB50055
《低压配电设计规范》GB50054
《民用建筑电气设计规范》JGJ16-2008
《火灾自动报警系统设计规范》GB50116-98
《电气技术用文件的编制 第1部分：规则》GB/T 6988.1-2008
《工业系统、装置与设备以及工业产品一结构原则与参照代号 第2部分：项目的分类与分类码》GB/T 5094.2-2003
《人机界面标志标识的基本和安全规则 标识器和操作器的编码规则》GB/T 4025-2003
《电气图 GB/T 4728.1~4728.5 2005年度》
《电气简图用图符号 GB/T 4728.6~4728.13（2008年版）》
三相异步电动机技术条件（机座号80~315） GB/8681-1998
三相异步电动机技术条件（机座号：86~280） JB/17127-1993

2 适用范围
本图集用于民用与一般工业建筑内 3/N/P=~220/380V 50Hz 系统内常用风机的控制。

3 使用条件
3.1 本图集只提供单台风机的控制方案，当有多台风机时，设计者可选用本图集中的单台方案进行组合。
3.2 风机电动机按 ~380V 三相异步笼型电动机设计。

4 编制内容
本图集共计6大类42种控制方案：
4.1 排烟（加压送风）风机电路图
4.2 两用单速风机控制电路图（平时用于排风，火灾时用于排烟）
4.3 消防兼平时两用双速风机控制电路图（排风兼排烟）
4.4 平时用双速风机控制电路图（例如排风或排废气双速风机）
4.5 普通风机控制电路图（包括进风机、排风机、回风机、新风机、空调机组、冷凝塔风机、小容量鼓风机和引风机等）
4.6 射流风机联锁排风机控制电路图

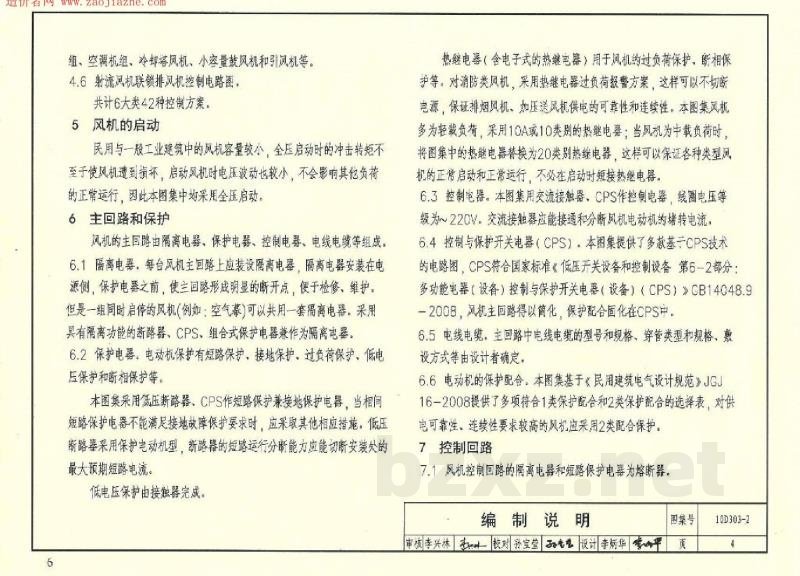

5 风机的启动
民用与一般工业建筑中的风机容量较小，全压启动时的冲击转矩不至于使风机遭到损坏，启动风机时电压波动也较小，不会影响其他负荷的正常运行，因此本图集中均采用全压启动。

6 主回路和保护
风机的主回路由隔离电器、保护电器、控制电器、电线电缆等组成。
6.1 隔离电器：每台风机主回路上应装设隔离电器，安装在电源侧，保护电器之前，使主回路形成明显的断开点，便于检修、维护。但是一组同时启停的风机（例如空气幕）可以共用一套隔离电器。可以采用具有隔离功能的断路器、CPS或组合式保护电器兼作为隔离电器。
6.2 保护电器：电动机保护包括短路保护、接地保护、过负荷保护、低电压保护和断相保护等。本图集采用低压断路器，CPS作短路保护兼接地保护电器；当相间短路保护电器不能满足接地故障保护要求时，应采取其他相应措施。低压断路器采用保护电动机型，断路器的短路运行分断能力应能切断安装处的最大预期短路电流。低电压保护由接触器完成。
热继电器（含电子式）用于风机的过负荷保护、断相保护等。对于消防类风机，采用热继电器过负荷报警方案，这样可以不切断电源，保证排烟风机、加压送风机供电的可靠性和连续性。本图集风机多为轻载负荷，采用10A或10类别的热继电器；当风机为中载负荷时，将图集中的热继电器替换为20类别的热继电器。
6.3 控制电器：本图集用交流接触器、CPS作控制电器，控制回路电压等级为 ~220V。交流接触器应能接通和分断风机电动机的堵转电流。
6.4 控制与保护开关电器（CPS）：本图集提供了多款基于CPS技术的电路图。CPS符合国家标准《低压开关设备和控制设备 第6-2部分：多功能电器（设备）控制与保护开关电器（设备）（CPS）》GB14048.9-2008，风机主回路得以简化，保护配合固化在CPS中。
6.5 电线电缆：主回路中电线电缆的型号和规格、穿管类型和规格、敷设方式等由设计者确定。
6.6 电动机的保护配合：本图集基于《民用建筑电气设计规范》JGJ16-2008 提供了多项1类保护配合和2类保护配合的选择表，对供电可靠性、连续性要求较高的风机应采用2类配合保护。

7 控制回路
7.1 风机控制回路的隔离电器和短路保护电器为熔断器。
7.2 两地控制的风机在现场设有解除远方控制的措施，以防风机突然起动危及现场工作人员，便于工作人员调试、维修。
7.3 消防类风机有两级消防联动控制，一般控制为总线控制，由消防控制模块提供无源触点或DC24V有源触点对风机进行控制。另外在消防控制室设有紧急手动控制按钮，在紧急情况下强行控制风机。紧急控制优先权比总线控制高。紧急控制采用钥匙式控制按钮。
7.4 本图集对非消防类风机提供了电机控制器方案，即采用电机控制保护器代替继电器，以简化二次线路，供设计时参考使用。
7.5 本图集采用直接数字控制器（DDC）直接驱动接触器。如果DDC容量较小，可通过中间继电器来驱动接触器。DDC返回信号有运行信号和故障报警信号，运行状态由主接触器一对触点提供，也可由风机出口处风管内风速开关提供。故障报警信号由热继电器常闭触点提供或风机的压差开关提供。
7.6 图集中接线端子图为二次外部接线端子图，主回路接线端子由厂家根据电动机容量确定。

8 控制箱
8.1 本图集的控制箱为模块化设计，分为电源模块、单速风机模块、双速风机模块。设计者可以根据一次线路方案确定其与补风机、排烟机或空调机组联动等是否需要预留触点数量。
