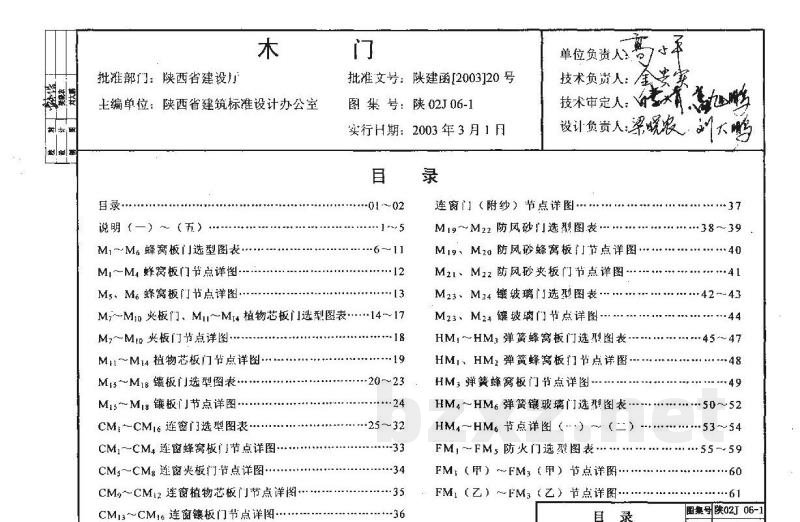

【甘02J06-1】 木门

图集号：陕02J06-1
批准文号：陕建函[2003]20号
编制单位：陕西省建筑标准设计办公室
实行日期：2003年3月1日

一、编制依据
1. GB823-86《建筑术语》
2. GB5824-86《建筑门窗洞门尺寸系列》
3. GB50206-2002《木结构建筑施工及验收规范》
4. GBJ16-87《建筑设计防火规范》
5. GB50045-95《高层民用建筑设计防火规范》
6. GB14101-93《防火门通用技术条件》
7. GB50210-2001《室内装饰工程质量验收标准》

二、适用范围
本图集适用于一般工业及民用建筑的内门、外门、窗、阳台门窗，以及有较高装饰要求的宾馆、办公楼等公共建筑及别墅的内门；以及有防风砂要求的门、有防火要求的内门、外门、通道门等。

三、类型及代号
本图集主要包括：蜂窝夹芯复合板门（以下简称蜂窝板门）、夹板门、植物纤维夹芯复合板门（以下简称植物芯板门）、镶板门、连窗门、弹簧门、防风砂门、防火门、推拉门、折叠门、装饰门等。

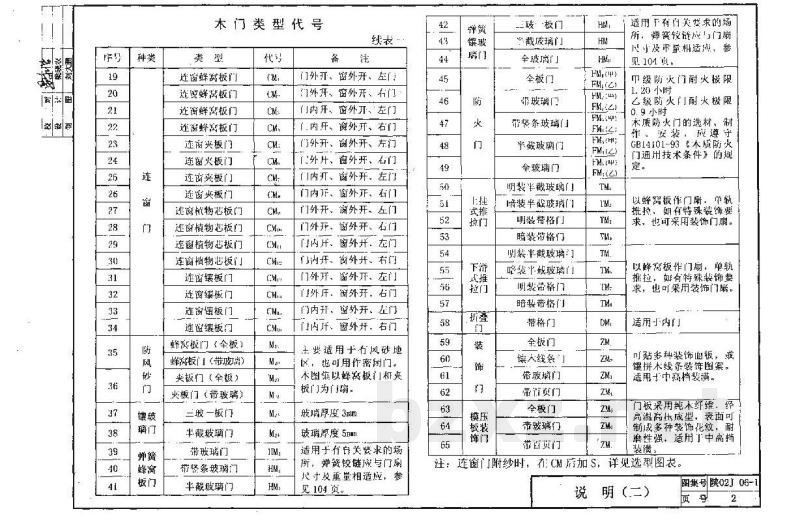

门类型代号参考表：
1. 蜂窝板门：M (全板门)、M2 (带玻璃/百页门)、M3 (半玻门) 等
2. 夹板门：M (全板门)、M2 (带玻璃/百页门)
3. 植物芯板门：M (全板门)、M2 (带玻璃/百页门)
4. 镶板门：M (全板门)、M2 (带玻璃/百页门)
5. 连窗门：CM (连窗蜂窝板门)、CM1 (连窗夹板门)、CM2 (连窗植物芯板门)、CM3 (连窗镶板门) 等
6. 防风砂门：MF (防风砂蜂窝板门)、MF1 (防风砂夹板门)
7. 弹簧门：HM (弹簧蜂窝板门)、HM1 (弹簧镶玻璃门)
8. 防火门：FM (A级防火门)、FM(乙) (B级防火门)
9. 推拉门：TM (上挂式推拉门)、TMA (下滑式推拉门)
10. 折叠门：DM
11. 装饰门：ZM (装饰门)、ZM1 (模压板装饰门)

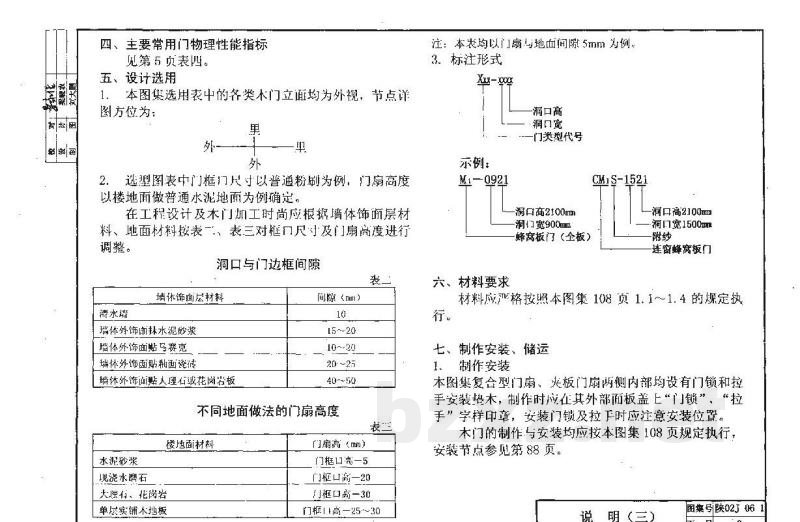

四、设计选用
1. 节点方位：图集方位以里外为准。
2. 门框尺寸：选型图表中门框尺寸以普通粉刷为例。在工程设计及木门施工时，应根据墙体饰面层材料、地面材料对框尺寸及门扇高度进行调整。

洞口与门边框间隙标准：
- 墙体饰面为普通粉刷：间隙 10mm
- 墙体饰面为水泥砂浆：间隙 10~20mm
- 墙体饰面为马赛克/瓷砖：间隙 20~25mm
- 墙体外饰面为石材/花岗岩：间隙 40~50mm

不同地面做法的门扇高度参考：
- 水泥砂浆/现浇混凝土：建议门槛高度视具体情况而定
- 大理石/花岗岩：建议门槛高度视具体情况而定
- 单层实铺木地板：建议门槛高度视具体情况而定
（注：本表均以门扇与地面间隙5mm为例进行计算。）

五、材料要求
1. 蜂窝板门材料应按照本图集108页1.1～1.4的规定执行。
2. 防火门的选材、制作、安装应遵守 GB14101-93《防火门通用技术条件》的规定。

六、制作、安装与储运
1. 制作：复合型门扇、防火门扇两侧内部均应设有门锁和拉手安装垫木。制作时应在其外部面板盖上“门锁”、“拉手”字样印章。
2. 安装：应确保门扇与门框之间的间隙符合设计要求，确保门扇开启灵活，闭合严密。
