【西南04J611】 常用木门

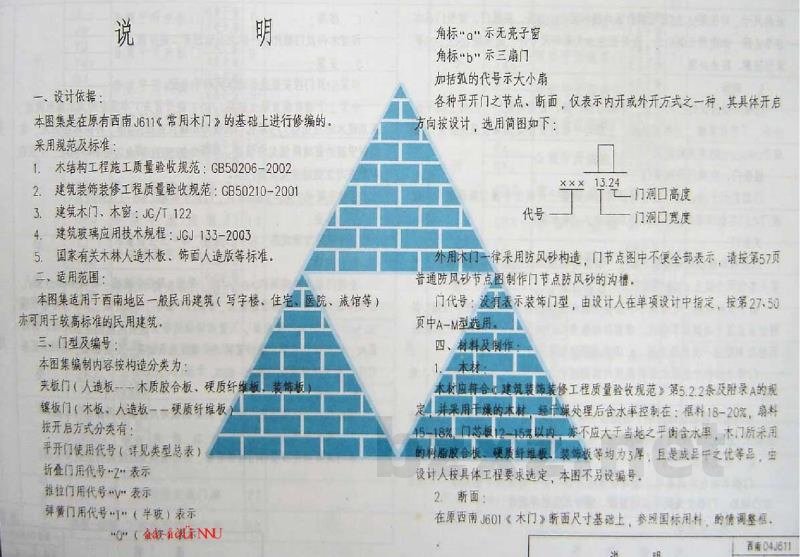

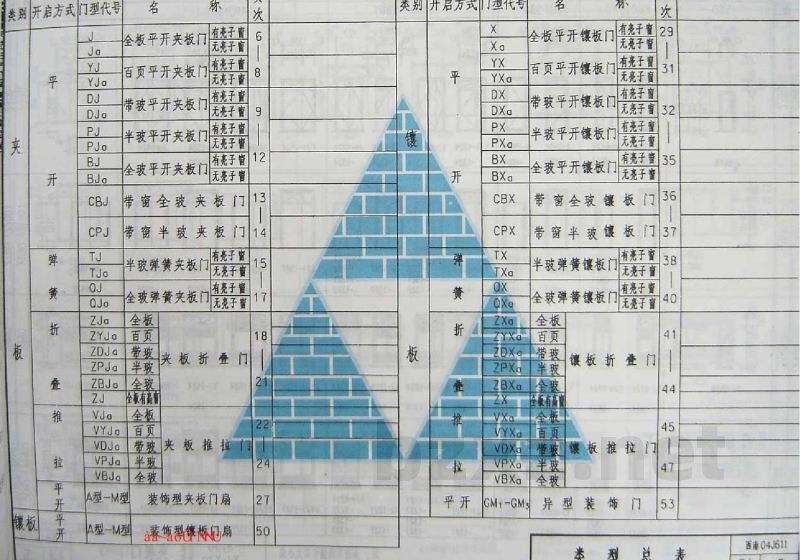

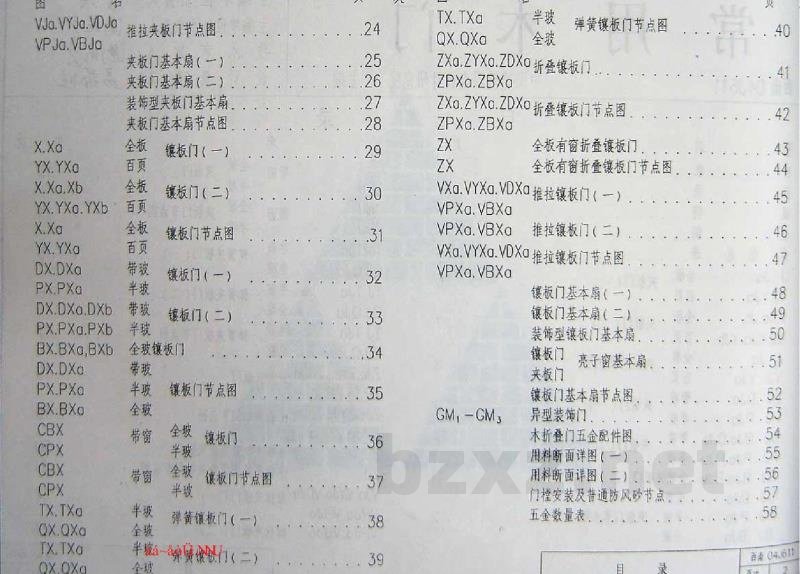

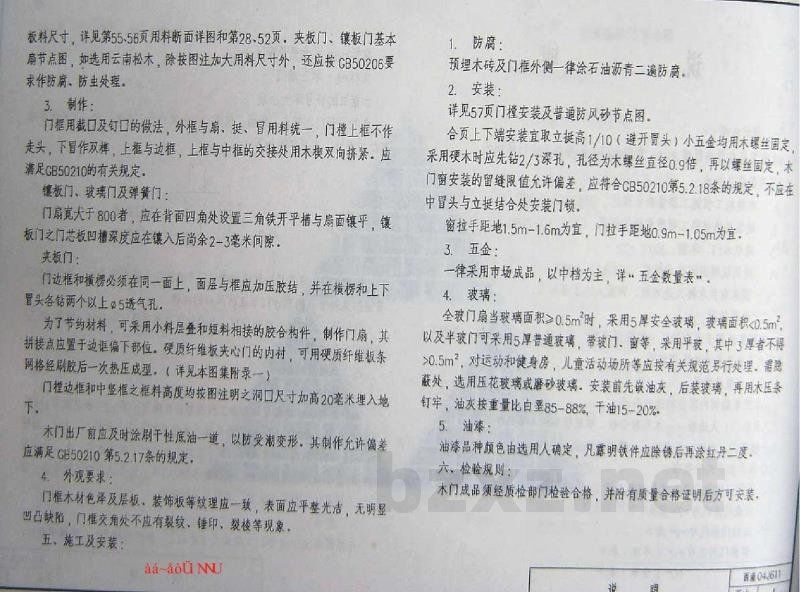

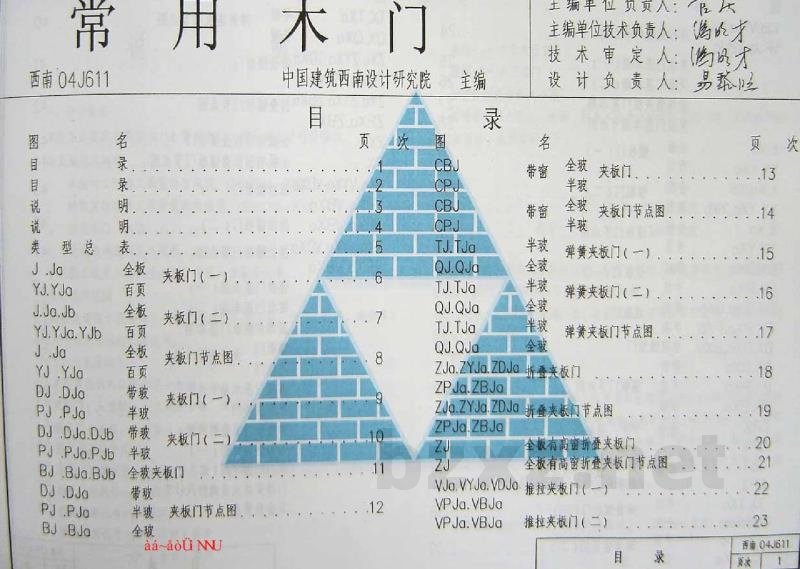

西南04J611 常用木门 图集 一、设计依据 本图集是在原有西南J611《常用木门》的基础上进行修编的。采用规范及标准如下： 1. 木结构工程施工质量验收规范：GB50206-2002 2. 建筑装饰装修工程质量验收规范：GB50210-2001 3. 建筑木门、木窗：JG/T122 4. 建筑玻璃应用技术规程：JGJ133-2003 5. 国家有关木材、人造木板、饰面人造板等相关标准。 二、适用范围 本图集适用于西南地区一般民用建筑（如写字楼、住宅、医院、旅馆等），亦可用于较高标准的民用建筑。 三、门型及编号 本图集编制内容按构造分类为： 1. 夹板门：指人造板（木质胶合板、硬质纤维板装饰板）。 2. 镶板门：指木板、人造板（硬质纤维板）。 按开启方式分类： - 平开门：使用代号详见类型总表。 - 折叠门：用代号“Z”表示。 - 推拉门：用代号“X”表示。 - 弹簧门：用代号“Y”表示（含半玻门）。 其他说明： - 加括号的代号表示大小扇。 - 各种平开门之节点、断面仅表示内开或外开方式之一种，具体开启方向按设计要求。 - 门洞口高度与宽度请参考相关设计参数。 - 外用门一律采用防风砂构造。门代号中“A-M型”为设计人根据具体工程要求选定的装饰门型。 四、材料及制作 1. 材料要求： 根据装饰装修工程质量验收规范，木材经处理后的含水率应控制在：框料18-20%，扇料不应大于当地的平衡含水率。木门所采用的装饰板等均为3mm厚，均为成品中之优等品，由设计人按具体工程要求选定。 2. 断面： 在原西南J601《木门》断面尺寸基础上，参照国标用料。如选用云南松木，除按图注加大用料尺寸外，还应按GB50206要求作防腐、防虫处理。 3. 制作工艺： - 门框采用裁口及钉口的做法；外框与扇、挺、冒用料统一；门扇上框不作走头，下冒作双样；上框与边框、上框与中框的交接处用木模双向挤紧，应满足GB50210的相关规定。 - 镶板门、玻璃门及弹簧门：门扇宽度大于800mm时，应在背面四角处设置三角铁开平槽与扇面镶平；镶板门之门芯板凹槽深度应在镶入后尚余2-3mm间隙。 - 夹板门：门边框和横楞必须在同一面上，面层与框应加压胶结，并在横楞和上下冒头各钻两个以上0.5mm的透气孔。 - 为节约材料，可采用小料层叠和短料相接的胶合构件制作门扇，拼接点应置于边偏下部位。硬质纤维板夹心门的内衬可用硬质纤维板条网格经刷胶后一次热压成型。 - 门撑边框和中竖框之框料高度均按图注明之洞口尺寸加高20mm。 - 木门出厂前应及时涂刷干性底油一道，以防受潮变形。制作允许偏差应满足GB50210第5.2.17条的规定。 4. 外观要求： 门框木材色泽及层板、装饰板等纹理应一致，表面应平整光洁，无明显凹凸缺陷，门框交角处不应有裂纹、锤印、裂棱等现象。 五、施工及安装 1. 防腐：预埋木砖及门框外侧一律涂刷两遍石油沥青进行防腐。 2. 安装：详见门安装及普通防风砂节点图。合页上下端安装宜取立挺高1/10（避开冒头）。小五金均用木螺丝固定；采用硬木时应先钻2/3深孔，孔径为木螺丝直径的0.9倍。安装留缝限值偏差应符合GB50210第5.2.18条规定，不应在冒头与立挺结合处安装门锁。门拉手距地0.9m-1.05m为宜，窗拉手距地1.5m-1.6m为宜。 3. 五金：一律采用市场成品，以中档为主。 4. 玻璃：当玻璃面积≥0.5m²时，全玻门扇应采用5mm厚安全玻璃；玻璃面积<0.5m²以及半玻门可采用5mm厚普通玻璃。带玻门、窗采用平玻，其中3mm厚者不得大于0.5m²。对于运动、健身房、儿童活动场所等，应按有关规范另行处理。需隐蔽处选用压花玻璃或磨砂玻璃。安装流程为：先缺油灰，后装玻璃，再用木压条钉牢。油灰配比：白垩85-88%，干油15-20%。 5. 油漆：油漆品种颜色由选用人确定，凡露明铁件应除锈后再涂红丹二度。 六、检验规则 木门成品须经质检部门检验合格，并附有质量合格证明后方可安装。 【类型总表摘要】 1. 夹板门系列：包含全板平开、百页平开、带玻/半玻/全玻平开、折叠门、推拉门、弹簧夹板门等。 2. 镶板门系列：包含全板平开、百页平开、带玻/半玻/全玻平开、折叠门、推拉门、弹簧镶板门等。 3. 装饰门系列：含异型装饰门等。
