【辽2007J804】 中小学建筑配件

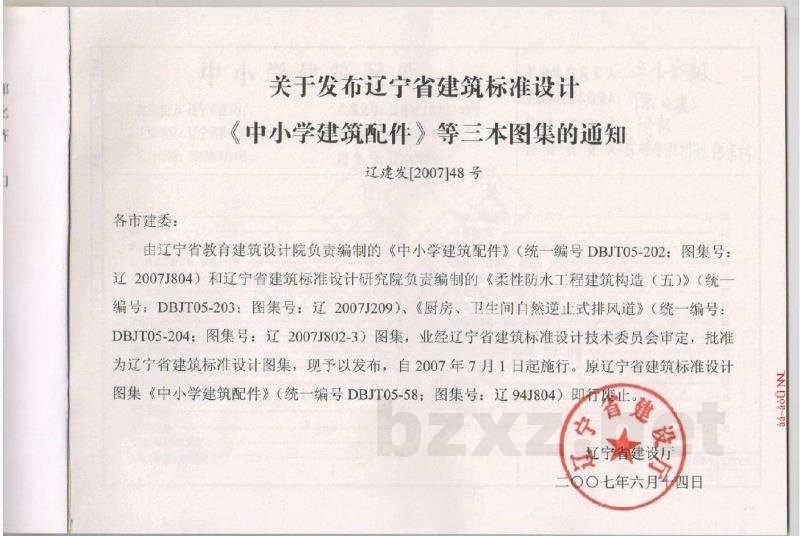

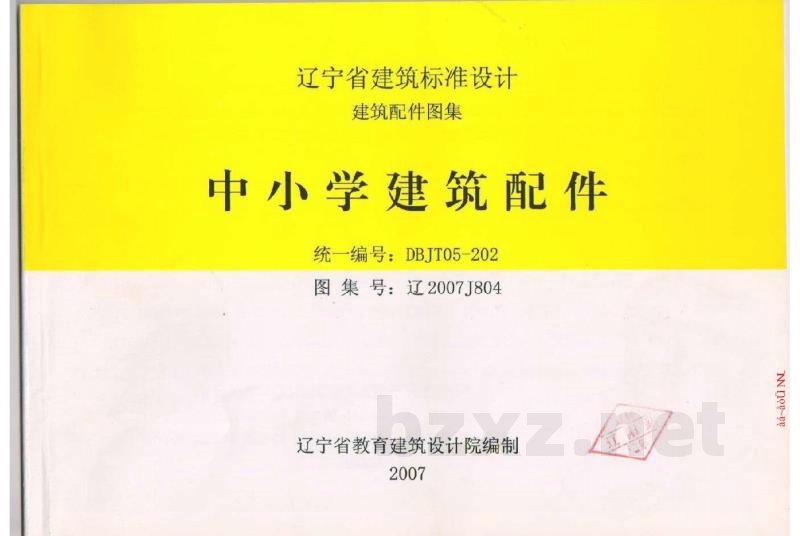

辽宁省建筑标准设计 建筑配件图集 中小学建筑配件 统一编号：DBJT05-202 图集号：辽2007J804 辽宁省教育建筑设计院编制 2007 Wn 各市建委： 关于发布辽宁省建筑标准设计 《中小学建筑配件》等三本图集的通知辽建发[2007]48号 由辽宁省教育建筑设计院负责编制的《中小学建筑配件》（统编号DBJTO5-202：图集号辽2007J804）和辽宁省建筑标准设计研究院负责编制的《柔性防水工程建筑构造（五）》（统一编号：DBJT05-203：图集号：2007J209）、《厨房、卫生间自然逆止式排风道》（统一编号：DBJT05-204：图集号：辽2007J802-3）图集，业经辽宁省建筑标准设计技术委员会审定，批准为辽宁省建筑标准设计图集，现予以发布，自2007年7月1日起施行。原辽宁省建筑标准设计图集《中小学建筑配件》（统一编号DBJT05-58：图集号：辽94J804）即行限止省健 次 有 0O七年六月 四日 Wno~ee 来日霸 串 中小学建筑配件 批准部门：辽宁省建设厅 主编单位：辽宁省教育建筑设计院实行日期：2007年7月1日 目录 设计说明（一）～（二） 玻璃黑板 无尘推拉白板立面、剖面、详图无尘推拉白板详图 提拉黑板详图 木制壁报板、挂衣板 宣传栏 讲台 教室内清洁柜 水槽（一）～（二） 污水池 拖布槽 单面盟洗槽 双面盟洗槽 混凝土隔断奠式厕所 106601t8168 混十隔断沟槽式厕所（一）～（二）批准文号：辽建发（2007）48号统一编号：DBJTOS-202 图集号：辽20073804 录 混凝土隔断详图 小便槽详图 主编单位负责人：支个首 主编单位技术负责人： 陈日 闵毅 技术审定人 设计负责人：宋晓东弛所刚张字林21~22 23 厕新隔板规格表 观察窗、放映孔、观察孔 单双层隔音门、吸声培面 演播室面、削面图 演播室灯果立面图、灯具滑轨、滑轮演播室导轨幕布吊环详图 舞蹈室练功杆 化学实验室集中排风道、排风口详图毒气实验柜 药品柜 楼梯栏杆（—）～（二） 室外铁爬梯 旗杆（—）～ 19~20 o 目录 24 25 26 27 28 29 30 31 32 33 34~35 36 37~38 图集号 页 号 n- 辽2007J804 科 电 1、适用范围： 说 1.1.本图集编制内容适用于一段城镇及农村中小学建筑工程，特殊教育学校除外。 1.2.本图集供建筑工程设计、建设、施工、监理、验收入员使用。2、设计依据： 2.1.《民用建筑设计通则》GB50352-20052.2.《房屋建筑制图统一标准》GB红50001-2002.3.《中小学校建筑设计规范YGBT99.862.4.《城市普通中小学校校舍建设称准》（2002年版）2.5.《民用建筑隔声设计规范）GRT18-83、本图集设计要求 3.1.本图集中黑板、讲台仅提供一般做法及控制穴寸看教室较大，黑板及讲台可适当加大 3.2.本图集中卫生间的厕位平面布置仅为示例及提供控制反小，并引出各种详图。 3.3.厕所隔断在工程设计中可自行组合，组合时应注意平面尺度和材料的统一。 展复学小中 明 3.4.卫生间的排风道及管道井应结合单体设计的具体情况进行布置。卫生间的地面应防滑和不积水。3.5.本图集中木构件材料可选用椎木、概木、榆木、曲柳、红白同一构件中应选用同一材质，选材不应有腐朽、开裂扭曲、虫性等，并经干燥处理，含水率不得大于12%。3.6.学实验室中若设集中机械排风道时，可不设毒气实验柜。个楼梯栏托采用不易攀登的构造，样式见单体设计。3.8.室外铁爬梯仅用子低层建筑要求 1：木材用料标法尺才均为十燥、创光后的净料尺寸。木构配件刷油做法：先满刷清油一遍，待干后用油腻子将钉孔、裂缝残缺处铁刮平整，干后打磨光滑，再刷中层和面层油漆。面漆颜色、品种除本图集中注明外，其余由设计人员定与墙接触的木构配件均应做防腐处理。4.4.厕所隔板安装时，必须保证隔板平直稳定，连接完整牢固，整齐美观。 设计说明（一） 图集号 页号 辽2007804 2 n 鞋 康 校料 日 4.5.卫生间的地面及楼面防水、地面排水坡度、排水方向、地漏设置等，均按照工程设计要求，精心施工，严防漏水。4.6.本图集中各类金属构件的选用应符合国家有关的标准。表面应光滑、平直、无毛刺。安装后不应有歪斜、扭曲变形等缺陷。条类金属构件之间连接除特殊注明者外均为焊接，焊接应符合IGJ82002的有关技术规定，焊缝高度>3mm，焊缝均应满并保持焊缝均匀不得有裂缝过烧现象，外露处应挫平磨光。4.7.本图集中钢构件成活后应先除锈，除锈等级不低于sf2级、刷防锈漆两道，再刷磁漆二道，颜色除图中注明外其余见单体设计5、在编制内容中部分尺寸及索引号采用变数式代号，或是一个立面两种部面形式，因材料和做法不同，设计人员应在施工图中注明。6、本图集中有关施工质量要求除注明外均按国家有关施工验收规范规定执行。 7、本图集中所注尺寸均以毫米为单位本图集详图索引方式如下 2007J804 详图编号 详图所在页次 设计说明（二） 图集号 页 号 Mng-ee 辽2007J804 班 2 0 西 名称 编号 A R 小学黑板 中学黑板 中学黑柜 中5通气孔@A 4沉头螺丝 玻璃规格 1800X1100X5 2000X1100X5 00 40X25X40 玻璃黑板立面图 60X120×120本 60 45 15 ① H 3710 0 450 1225 1225 1225 A 450 500 550 周边油灰嵌实 ② B 435 485 535 C 450 500 550 D 900 1000 100 E 970 970 F 570 570 1070 570 侧立面图 注1.靠墙龙骨及木砖粉防腐油二道。2.纤维板或胶合板背面预先刷调合漆二道。60X120X120 木砖A 螺磨砂班 刷冷底子油 各板或4厚纤维 0 0 40X25@D 3.黑板玻璃正面磨砂，背面先用红色油漆画40X40细格线和200X200租格线后刷墨绿色调合漆。 4.木框刷底油一道，棕色调和漆二道5.彩钢板成品黑板尺寸参照玻璃黑板。中5通气孔 15X60 1055 915 L20X25X48D L-315 1530 60 118 20 玻璃黑板 4“沉头螺丝 ③ 木砖 2号沉头螺丝 4 5通气孔 Mno 5 预留洞120×120×240% C20混凝土填实@D 图集号 页号 辽2007J804 4
