【苏J02-2003】 地下工程防水做法

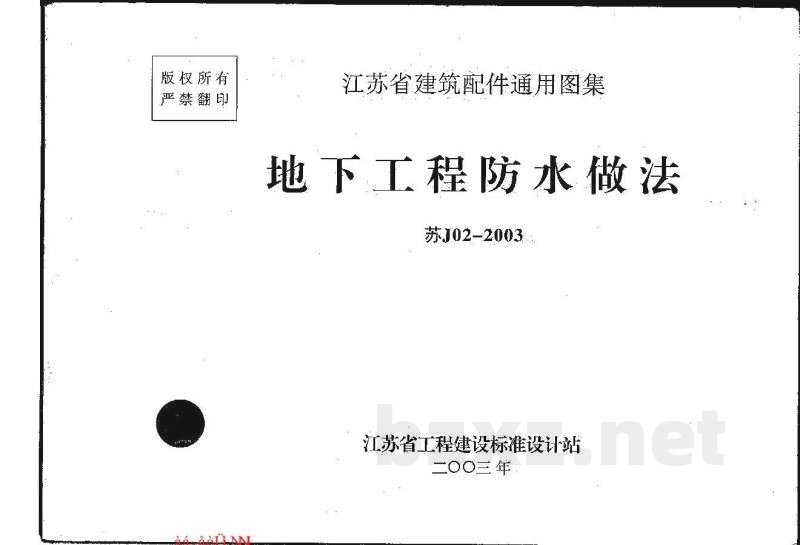

版权所有 严禁翻印 aa-aouN 江苏省建筑配件通用图集 地下工程防水做法 苏J02-2003 江苏省工程建设标准设计站 二0O三年 江苏省建筑配件通用图集 地下工程防水做法 批准部门：江苏省建设厅 主编单位：江苏省第二建筑设计研究院发行单位：江苏省工程建设标准设计站1．总目录 2．总说明 3．·防水混凝土 4．附加防水层 批准文号：苏建科(2003)84号 分类号：苏J02-2003 修订替代：苏J9502 发行日期：2003年4月4日 國目录 总 （1）水泥砂浆防水层 (2）卷材防水层 （3）涂料防水层 (4）金属防水层 5．其它构造～ 6．附表 aa~aou NNU 主编单位负责人 主编单位技术负责人： 技术审定人： 技术校核 人： 设计负责人： 2～5 -31 32～38 39 ～53 -54~63 -64~66 67~74 75～76 通用图 2003 总目录 苏J02-2003 图集号 页次 、 适用范围; 总 本图集适用于明挖施工的工业与民用全地下或半地下的建筑工程、防护工程及隧道等地下工程，二、 编制依据： 1.地下工程防水技术规范GB50108-20012.人民防空地下室设计规范GB50038-943.地下防水工程质量验收规范GB50208-2002三、地下工程防水设计内容应包括：1. 防水等级和设防要求； 2.防水凝土的抗渗等级和其他技术指标，质量保证措施；3.其他防水层选用的材料及其技术指标，质量保证措施；说 4.工程细部构造的防水措施，选用的材料及其技术指标，质量保证措施； 5.工程的防排水系统，地面挡水、截水系统及工程各种洞口的防倒滋措施。 四、防水标准、防水等级的确定：各类地下工程根据工程的重要性和使用中对防水的要求确定防水等级， 地下工程的防水等级，按围护结构允许渗漏水量划分为aa~aou 明 只级，见表 1 五、地下工程防水方案的确定：1.地下工程的防水设防要求，应根据使用功能、环境条件，结构形式、施工方法及材料性能等因素合理确定。见表2、表3. 2.地下工程的钢筋混凝土结构，应采用防水混凝土，并粮据防水等级的要求而采用其他防水措施，3.处于侵蚀性介质中的工程，应采用耐侵蚀的防水混土、防水砂浆，卷材或涂料等防水村料，4.结构刚度较差或受动作用的工程，应采用卷材防水层涂料防水层等附加防水层， 5.附加防水层有： （1）水泥砂浆防水层 （2）卷材防水层 （3）涂料防水层 （4）塑料防水板防水层 （5）金属防水层 六、对施工的要求： 1.除本图集的做法要求外，均以《地下工程防水技术规范》通用图 2003 总说明（一） 图集号苏J02-2003 页欢 2 （GB50108-2001）执行 2.基坑开挖时地下水位应至工程底部500mm以下，并持续至回填完毕。 3.阿填： (1)基坑内杂物应清理干净，无积水(2)贴地下工程周图800mm以内用2:8灰土、粘土或亚粘土回填，不得含有石块、碎砖、灰碴和有机杂物、回填应对称进行，分层夯实，人工夯实层厚<250mm，机械夯实层厚<300mm，经过分层夯实和碾压，取样的于容重应≥15g/cm(3)工程顶部回填厚度超过500mm时，才允许采用机碾压4.防水混凝土和附加防水层施工时，应设防雨措施，5.各种防水层的设防高度，对独立式全地下工程为全面封闭：对附建式全地下或半地下工程，应商出室外地坪高程500mm以上，卷材和涂料防水层可在室外地坪处改用防水砂浆完成设防高度， 6.散水：沿附建式地下工程的外围应做C10混凝土散水，厚度>80mm，宽度>800mm，与建筑物相接处必须用柔性嵌缝材料铁整 7.用集中的焊接要求均按《钢结构设计规范》GBJ-17-88的要求执行。 8.新型建筑防水材料的质量必须经建设生管部门认定的，aa~aou 其有相应资质的部门检验，合格后方能使用：七、参考资料： 1.人民防空工程大样图集2002RJ（建筑工程）2.建筑设计资料集（3）》（中国建筑工业出版社第二版）3。《建筑防水工作手册》 八，采用图集索引方法： 本图集号--做法编号（有大样图时+大样号）/页次例如：苏J02-2003--3/15表示选用本图集第15页的第3号图做法， 九、图中帮★者为本次修编新增内容，通用图 2003 总说明（二） 图集号苏J02-2003 页欢 3 防水等级 一级 二毅 三毅 四级 地下工程防水等级 标 准 不充许港水，结构表面无湿资 表1 不充许满水，结构表面可有少量湿清工业与民用建筑：总湿凌面积不应大于总防水面积（包括顶板、面、地面）的1/1000；在意100㎡防水面积上的湿滴不超过1处，单个湿清的最大面积不大于0.1其他地下工程：总涩溃面积不应大于总防水面积的6/1000；任意10m防水面积上的湿溃不超过4处，单个个涩溃的最大面积不大于0.20 有少盘漏水点，不得有线流和漏泥砂任意100m防水面积上的漏水点不超过7处，单个漏水点的最大满水盈不大于2.5L/d，单个湿溃的最大面积不大于0.3a3 有漏水点，不得有线流和漏泥砂整个工程平均漏水量不大于2L/m，d；任惠100m2防水面积的平均漏水最不大于4L/*，aa~aou 防水等级 毁 三级 三级 四级 不同防水等级的适用范围 标 推 表2 人员长期使留的场所：因有少最湿遗会使物品变质失效，的处物场所及产重影响设备正常运转和危及工程安全运营的部位；极重要的战备工程 人员经常带活动的场所；在有少量湿溃的情况下不会使物品变质，失效的贮物场所及基本不影响设备正带运转和工程安全运营的部位：重要的战备工程 人质临时活动的场所：一毅战备工程对渗精水无严格要求的工程 通图 2003 总说明（三） 图集号 页次 苏J02-2 4 表3 地下工程防水设防要求 变形缝、诱导缝 后浇带 施工缝 体 主 工程部位 避 水 厮 胀 止 水 务 外 涤 防 水 涂 料 外 贴 防 水 卷 防 水 缺 材 動 式 可 外 中 站 式 理 水 材 料 本 带 止 式 止 嵌 楚 永 带 水 带 村 料 外 站 式 止 水 带 遍 水 膨 胀 水 条 止 厮 胀 频 主 水 外 涂 漆 料 外 抹 防 水 砂 浆 外 贴 式 水 止 带 中 遇 堰 水 止 水 式 胀 止 金 属 板 带 水 条 涂 料 水 防 防 水 村 卷 水 防 砂 浆 肪 水 混 凝 土 防 水 施 应选二种 应选 应选二种 应选 应选二种 应选一至二种 应选 毅 应选一至二种 应选 应选一至二种 应选 应选一至二种 应选一种 应选 三级 宜选一至二种 应选 宜选一至二种 应选 宜选一至二种 宜选一种 应选 三级 * 等 防 级 选一种 应选 宜选一种 应选 宣选一种 应选 四级 说明：止水带的总宽度宜在2B0-400mm之间，有特殊要求的由单体设计确定，图集号苏【02-2003 5 页次 总说明（四） 通用图 2003 aa~aou
