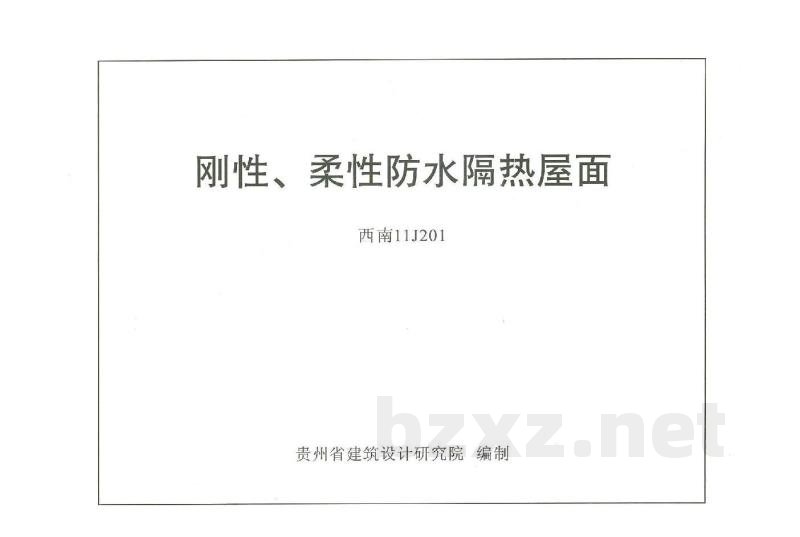

【西南11J201】 刚性、柔性防水隔热屋面

西南11J201 刚性、柔性防水隔热屋面
编制单位：贵州省建筑设计研究院
实施日期：2011年06月01日

1. 适用范围
1.1 本图集适用于抗震设防烈度为8度及8度以下地区的民用与工业辅助建筑。
1.2 屋面工程应根据建筑物的性质、重要程度、使用功能要求以及防水层合理使用年限，按I-IV级进行防水设防。
1.3 屋顶结构、悬挑构件及女儿墙、山墙等，均应符合《建筑抗震设计规范》GB50011-2010及其他有关规范，由工程设计处理。其中，屋顶承重结构的耐火极限不应低于2小时。

2. 编制依据
2.1 本图集根据国家现行规范和行业技术规定，对原03J20-1《屋面》进行修编并增加部分新内容。
2.2 采用的规范和标准包括：《屋面工程技术规范》、《屋面工程质量验收规范》、《民用建筑热工设计规范》、《公共建筑节能设计标准》、《严寒和寒冷地区居住建筑节能设计标准》、《夏热冬冷地区居住建筑节能设计标准》、《夏热冬暖地区居住建筑节能设计标准》以及《高聚物改性沥青防水工程技术规范》等。

3. 编制内容及屋面类型代号
本图集编制了平屋面的各种刚性防水构造、柔性防水构造、涂膜防水构造和屋面保温、隔热构造及节点大样做法。

表1.2 屋面防水等级和设防要求
- I级（特别重要或对建筑物防水有特殊要求，防水寿命25年）：宜选用高聚物改性沥青防水卷材、合成高分子防水卷材、金属板材、合成高分子防水涂料等。
- II级（重要建筑，防水寿命15年）：宜选用高聚物改性沥青防水卷材、合成高分子防水卷材、金属板材、聚物改性沥青防水卷材、细石防水、平瓦、油毡瓦等材料。
- III级（一般建筑，防水寿命10年）：宜选用高聚物改性沥青防水卷材、合成高分子防水卷材、聚酯改性沥青防水卷材、金属板材、高聚物改性沥青防水涂料、合成高分子防水涂料、细石防水、平瓦、油毡瓦等。
- IV级（非永久性建筑，一道防水设防）：可选用改性沥青防水卷材、高聚物改性沥青防水涂料等材料。

3.1 封闭式保温层平屋面（即保温层设在防水层下部）：
3.1.1 刚性防水屋面：指一道刚性防水层，或上部为刚性材料、下部为柔性材料的复合多道防水层。类型代号：21xx（其中a代表有保温层，b代表无保温层）。
3.1.2 柔性防水屋面：防水层均采用柔性材料者称柔性防水屋面（含卷材和涂膜防水）。类型代号：22xx（其中a代表有保温层，b代表无保温层）。

3.2 倒置式保温层屋面（即保温层设在防水层上部）：
防水层宜采用柔性防水层，也可在刚性防水层之上做保温层（如旧房改造时）。类型代号按“柔性/刚性防水无保温层代号+保温层编号”复合表示，例如22xx（21xxb）。

3.3 其他类型：架空、蓄水、种植屋面，类型代号：23xx。

4. 防水材料及设计要求
4.1 防水材料：
4.1.1 刚性防水层：按普通细石混凝土配筋防水层设计。
4.1.2 柔性防水层：
- 防水卷材：包括沥青防水卷材、高聚物改性沥青防水卷材、合成高分子防水卷材（如三元乙丙、丙烯酸类、聚氯乙烯、氯化聚乙烯、氯磺化聚乙烯、氯化聚乙烯橡胶共混物等）。
- 防水涂料：分为高聚物改性沥青防水涂料及合成高分子防水涂料两大类。
4.2 防水材料厚度要求（表4.2.2）：
- I级设防：卷材 $\ge$ 3.0mm，涂膜 $\ge$ 4.0mm。
- II级设防：卷材 $\ge$ 2.0mm，涂膜 $\ge$ 3.0mm。
- III级设防：卷材 $\ge$ 1.5mm，涂膜 $\ge$ 2.0mm。
- IV级设防：卷材 $\ge$ 1.0mm。

4.2.3 材料相容性要求：
在下列情况下，两种防水材料的材料应相容：
(1) 基层处理剂的选择与卷材的材性相容；
(2) 高聚物改性沥青或合成高分子卷材的搭接缝，宜用材料相容的密封材料封严；
(3) 采用两种防水材料复合使用时，其材性应相容；
(4) 卷材、涂膜防水层收头及节点部位选用的密封材料应与防水层材性相容；
(5) 采用涂料保护层时，涂料应与防水卷材或涂膜材性相容；
(6) 基层处理剂应与密封材料的材性相容。

4.3 防水密封材料：
屋面接缝密封防水用于屋面防水工程的密封处理，分为石油沥青密封材料和合成高分子密封材料两类。
4.3.1 接缝设计应保证密封部位满足防水层合理使用年限的要求。
4.3.2 接缝处的密封宽度宜为缝隙宽度的0.5~0.7倍。
4.3.3 密封材料品种应根据当地极端气温、温湿度条件及接缝位移大小进行选择。
4.3.4 接缝处的密封材料底部应设置背衬材料，背衬材料宽度应比接缝宽度大20%，嵌入深度应为密封材料的设计厚度。背衬材料应选择与密封材料不粘结或粘结力较弱的材料。
4.3.5 连接部位的基层应涂刷与密封材料材性相容的基层处理剂。
4.3.6 外露的密封材料上应设置保护层。
