【西南J212-1】 屋面（第一分册）刚性、卷材、涂膜防水及隔热屋面

屋面（第一分册）刚性、卷材、涂膜防水及隔热屋面（西南J212-1）

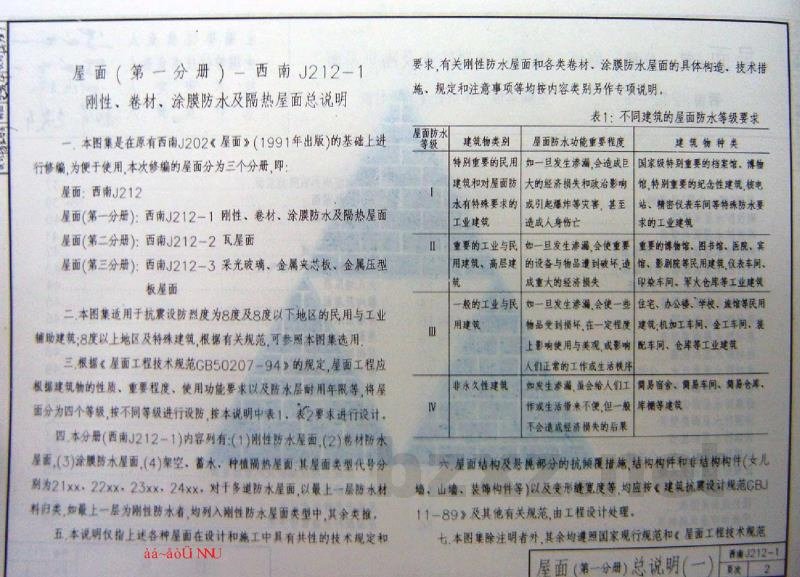

总说明
本图集是在原有西南J202《屋面》（1991年出版）的基础上进行修编而成，旨在便于使用。本次修编的屋面分为三个分册：
（1）屋面（第一分册）：西南J212-1 刚性、卷材、涂膜防水及隔热屋面
（2）屋面（第二分册）：西南J212-2 瓦屋面
（3）屋面（第三分册）：西南J212-3 采光玻璃、金属来芯板、金属压型板屋面

本图集适用于抗震设防烈度为8度及8度以下地区的民用与工业辅助建筑；8度以上地区及特殊建筑可根据有关规范选用本图集。

根据《屋面工程技术规范》（GB 50207-94）的规定，屋面工程应根据建筑物的性质、重要程度、使用功能要求以及防水层耐用年限等，将屋面分为四个等级进行设防。本分册（西南J212-1）内容涵盖：
（1）刚性防水屋面
（2）卷材防水屋面
（3）涂膜防水屋面
（4）架空、蓄水、种植隔热屋面
其屋面类型代号分别为21xx、22xx、23xx、24xx。对于多道防水屋面，以最上一层防水材料归类，如最上一层为刷涂类防水，则归入刚性防水屋面类型中。本说明仅指代各种屋面在设计和施工中具有共性的技术规定，有关刚性防水屋面和各类卷材、涂膜防水屋面的具体构造、技术措施、规定和注意事项等，均按内容类别另作专项说明。

屋面防水等级要求：
1. 特别重要的民用建筑（如国家级档案馆、博物馆等）和特别重要的工业建筑（如核电站、精细仪表车间等）：防水等级为 I 级，要求防水年限 25年。若发生渗漏会造成巨大的经济损失或引发爆炸等灾害，甚至造成人身伤亡。
2. 重要的民用建筑（如医院、宾馆、剧院等）和重要的工业建筑（如机加工车间等）：防水等级为 II 级，要求防水年限 15年。若发生渗漏会造成重要设备损坏及重大经济损失。
3. 一般的民用建筑（如住宅、办公楼、学校等）和一般的工业建筑（如仓库等）：防水等级为 III 级，要求防水年限 10年。若发生渗漏会影响建筑物的正常使用与美观。
4. 非永久性建筑（如简易宿舍、商铺、仓库等）：防水等级为 IV 级，要求防水年限 5年。若发生渗漏通常不会造成重大的经济损失。

防水等级与设防要求：
根据《屋面工程技术规范》（GB 50207-94），防水层选用材料应满足等级要求：
- I 级防水：宜选用合成高分子防水卷材、高聚物改性沥青防水卷材、合成高分子防水涂料、细石防水混凝土等材料。
- II 级防水：宜选用高聚物改性沥青防水卷材、合成高分子防水卷材、合成高分子防水涂料、细石防水混凝土等材料。
- III 级防水：应选用三毡四油沥青防水卷材、高聚物改性沥青防水卷材、合成高分子防水卷材、高聚物改性沥青防水涂料等材料。
- IV 级防水：应选用沥青基防水涂料、高聚物改性沥青防水涂料、合成高分子防水涂料、细石防水混凝土等材料。

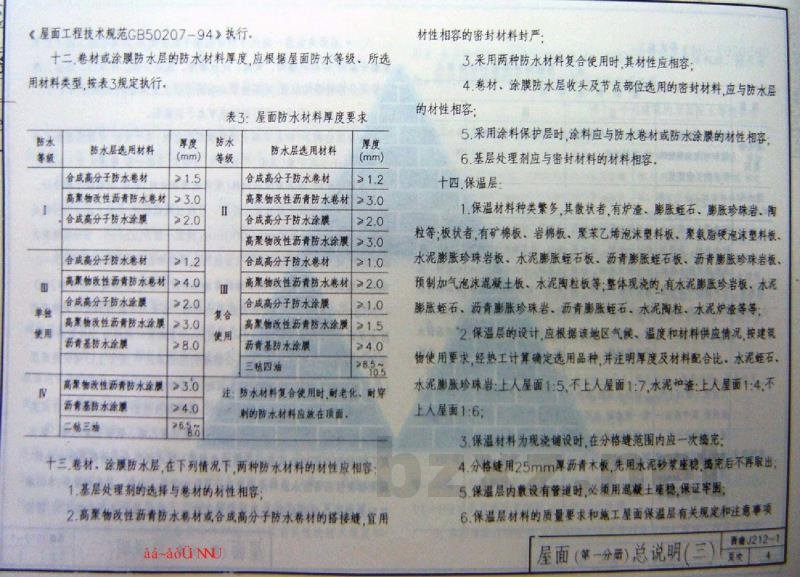

防水材料厚度要求（部分）：
- 合成高分子防水卷材：等级 I $ge$ 1.5mm，等级 II $ge$ 1.2mm，等级 III $ge$ 1.2mm。
- 高聚物改性沥青防水卷材：等级 I $ge$ 3.0mm，等级 II $ge$ 3.0mm，等级 III $ge$ 3.0mm。
- 合成高分子防水涂膜：等级 I $ge$ 2.0mm，等级 II $ge$ 2.0mm，等级 III $ge$ 2.0mm。
- 高聚物改性沥青防水涂膜：等级 I $ge$ 3.0mm，等级 II $ge$ 3.0mm，等级 III $ge$ 2.0mm。

设计与施工技术要求：
1. 屋面结构层（钢筋混凝土现浇板或预制板）为平放时，非保温屋面可采用水泥炉渣（焦渣）作找坡层，表面应平整捣实，最薄处为30mm；保温屋面应采用保温材料找坡。
2. 找平层应按工程设计留分格缝，网距不宜大于6000mm，缝宽一般为20mm。若分格缝用作排气道，可适当加宽并设置排气孔。
3. 分格缝处理：采用石油沥青油毡防水时，应在分格缝处附加200-300mm宽的沥青胶单边粘贴；采用冷胶料加玻纤网格布时，应填满涂料并于上口铺设隔层。
4. 保温层：保温材料分为散状材料（如炉渣、膨胀珍珠岩等）和板状材料（如矿棉板、岩棉板、聚苯乙烯泡沫塑料板、聚氨酯硬质泡沫板等）。保温层的设计应根据地区气候、温度和材料供应情况确定，并注明厚度及材料配合比。
5. 隔汽层：为防止室内空气中的水分渗入保温层导致冷凝影响保温效果，在有恒温恒湿或空调采暖要求的房间，应在结构层（找平层）与保温层之间设置隔汽层。隔汽层做法包括：乳化沥青两遍；冷底子油加热沥青二遍；氟丁胶加乳化沥青二遍；一毡二油（焦油沥青油毡）；水乳型橡胶沥青一布二涂等。
