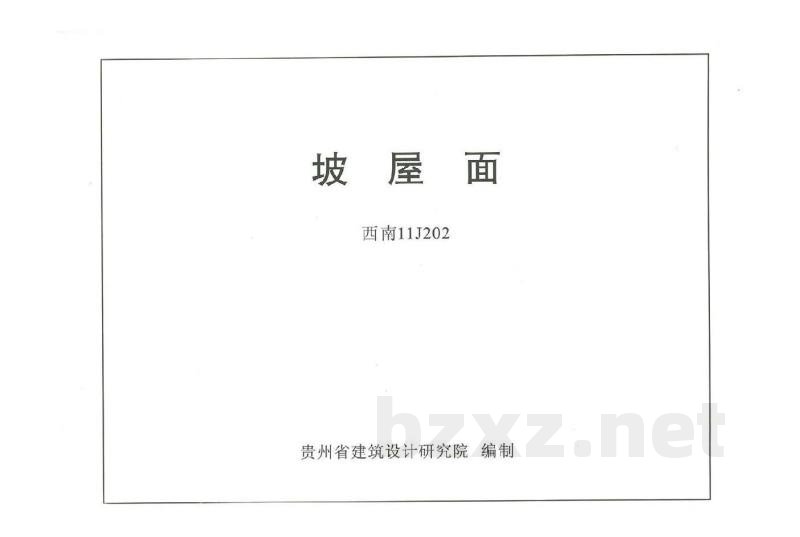

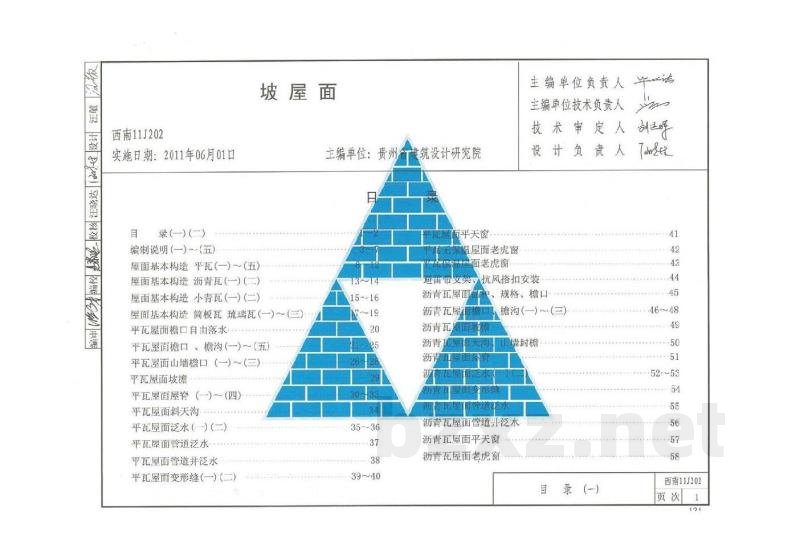

【西南11J202】 坡屋面

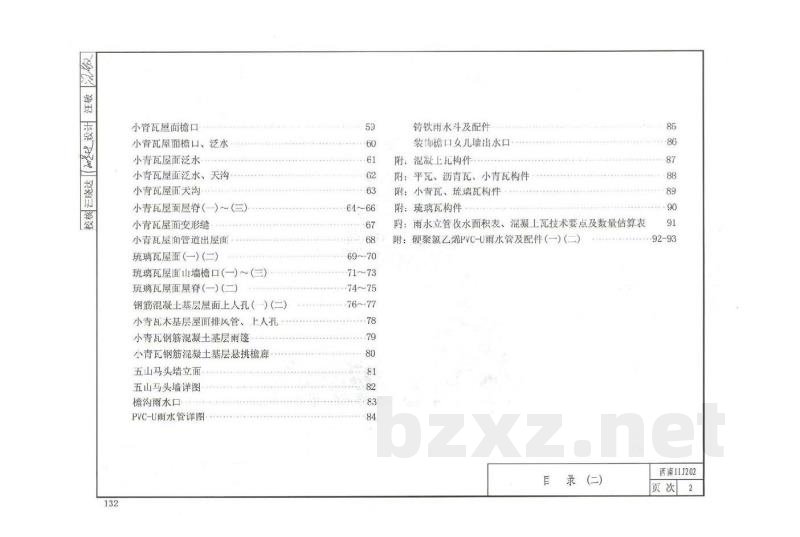

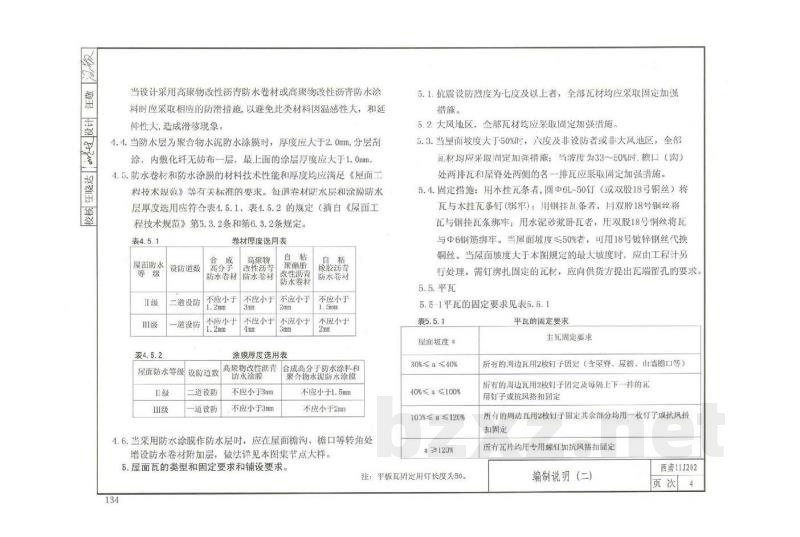

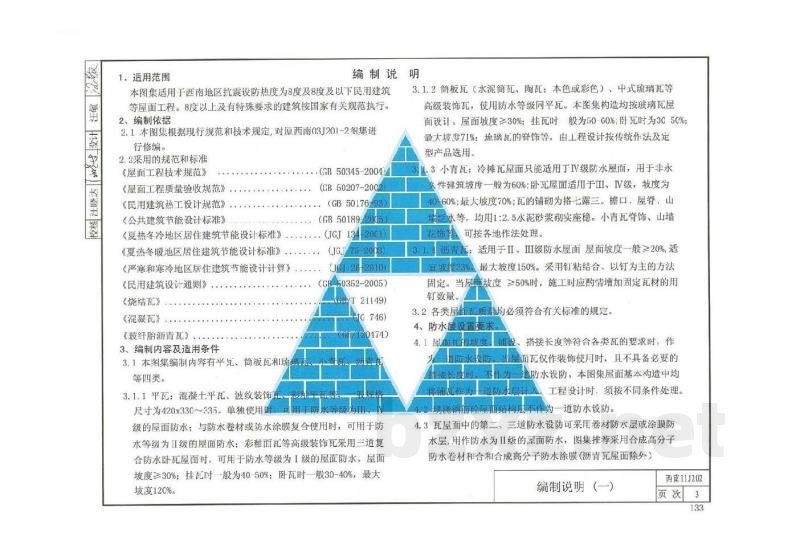

西南11J202 坡屋面 编制单位：贵州省建筑设计研究院 实施日期：2011年06月01日 编制说明 1、适用范围 本图集适用于西南地区抗震设防烈度为8度及8度及以下民用建筑等屋面工程。8度以上及有特殊要求的建筑按国家有关规范执行。 2、编制依据 2.1 本图集根据现行规范和技术规定，对原西南03J201-2多集进行修编。 2.2 采用的规范和标准： - 《屋面工程技术规范》（GB50345-2004） - 《屋面工程质量验收规范》（GB 50207-2002） - 《民用建筑热工设计规范》（GB50176-93） - 《公共建筑节能设计标准》（GB50189-2005） - 《夏热冬冷地区居住建筑节能设计标准》（JGJ134-2001） - 《夏热冬暖地区居住建筑节能设计标准》（JGJ75-2006） - 《严寒和寒冷地区居住建筑节能设计计算》（GB50352-2005） - 《民用建筑设计通则》（GB50352-2005） - 相关烧结瓦、混凝土瓦、玻璃纤维胎沥青瓦等标准。 3、编制内容及适用条件 3.1 本图集编制内容包括平瓦、筒板瓦和琉璃瓦等四类。 3.1.1 平瓦：包括混凝土平瓦、波纹瓦等。尺寸约为420x330~335mm。单独使用时为I级防水；与防水卷材或防水涂膜复合使用时，可用于防水等级为II级的屋面防水；彩釉面瓦等高级装饰瓦采用三道复合防水。卧瓦屋面时，可用于防水等级为I级的屋面防水。屋面坡度≥30%；挂瓦时一般为40-50%，卧瓦时一般30-40%，最大坡度120%。 3.2 沥青瓦：适用于II、III级防水屋面。屋面坡度一般≥20%，适宜坡度8-30%，最大坡度150%。采用钉粘结合的方法固定。当屋面坡度≥50%时，应酌情增加固定瓦材的用钉数量。 3.3 小青瓦：适用于IV级防水屋面，主要用于非永久性建筑。坡度要求：坡度一般为60%；卧瓦屋面适用于II、IV级，坡度为40-60%；最大坡度70%。瓦的铺砌为“搭七露三”。檐口、屋脊、山墙等均用1:2.5水泥砂浆切实座稳。 3.4 筒板瓦：包括筒板瓦（水泥筒瓦、陶瓦）、中式琉璃瓦等高级装饰瓦，防水等级同平瓦。屋面坡度≥30%；挂瓦时坡度为50-60%，卧瓦时为30-50%；最大坡度71%。 4、防水层设置要求 4.1 当屋面瓦的坡度、搭接长度符合要求，且作为防水层使用时，本图集屋面基本构造中均将其计入防水设防。若瓦屋面仅作装饰使用，且不具备必要的防水功能，工程设计时须按不同条件处理。 4.2 现浇钢房屋面结构本身不作为一道防水设防。 4.3 瓦屋面中的第二、三道防水设防可采用卷材或涂膜防水层（用于实现II级防水）。推荐采用合成高分子防水卷材或合成高分子防水涂膜（沥青瓦屋面除外）。若设计采用高聚物改性沥青防水卷材或涂料，应采取相应的防滑措施，以避免因材料延伸性大而造成滑移。 4.4 当采用聚合物改性沥青涂膜时，厚度应大于2.0mm，分层刮涂，内敷一层化纤无纺布，最外层涂层厚度应大于1.0mm。 4.5 防水卷材和涂膜的材料技术性能和厚度应满足相关标准要求。具体厚度参考下表： 【防水卷材厚度要求】 - 一道设防（高聚物改性沥青卷材）：不应小于1.2mm - 二道设防（高聚物改性沥青卷材）：不应小于3mm - 一道设防（自粘聚酯胎改性沥青卷材）：不应小于2mm - 二道设防（自粘聚酯胎改性沥青卷材）：不应小于3mm 【防水涂膜厚度要求】 - 一道设防（高聚物改性沥青涂膜）：不应小于3mm - 二道设防（高聚物改性沥青涂膜）：不应小于3mm - 一道设防（自粘橡胶沥青卷材）：不应小于1.5mm - 二道设防（自粘橡胶沥青卷材）：不应小于2mm - 一道设防（合成高分子防水涂料/聚合物水泥涂膜）：不应小于1.5mm - 二道设防（合成高分子防水涂料/聚合物水泥涂膜）：不应小于2mm 4.6 当采用防水涂膜时，应在檐沟、檐口等转角处增设防水卷材附加层。 5、屋面瓦的类型、固定及铺设要求 5.1 抗震设防烈度为七度及以上或大风地区，全部瓦材均应采取固定加强措施。 5.2 当屋面坡度大于50%时，六度及非设防地区或非大风地区，全部瓦材均应采取固定加强措施；当坡度为33%~50%时，檐口（沟）处两排瓦和屋脊处两侧的瓦应采取固定加强措施。 5.3 固定措施： - 木挂瓦条：用Φ6L-50钉（或双股18号铜丝）将瓦与木挂瓦条绑牢。 - 钢挂瓦条：用双股18号铜丝将瓦与钢挂瓦条绑牢。 - 水泥砂浆卧瓦：用双股18号铜丝将瓦与Φ6钢筋绑牢。 - 若屋面坡度≤50%，可用18号镀锌钢丝代换铜丝。 5.4 平瓦固定要求： - 30%≤坡度≤40%：主瓦用钉固定；周边瓦（含屋脊、屋檐、山墙檐口等）用2枚钉固定。 - 40%≤坡度<100%：主瓦用钉固定；周边瓦用2枚钉固定，并每隔上下一排瓦使用钉子或抗风搭扣固定。 - 100%≤坡度<120%：周边瓦用2枚钉固定或使用抗风搭扣固定。 - 坡度≥120%：所有瓦片均使用专用螺钉加抗风搭扣固定。 5.5 屋面配件要求： - 木质挂瓦条：尺寸30×30mm（坡度>51°时按设计定），应作防腐处理。坡度≥40%时，挂瓦条间距不大于345mm；坡度≤40%时，间距不大于360mm。 - 木质顺水条：尺寸30×25mm（采用保温隔热膜时为30×30mm），应作防腐处理。最大间距为450mm。排水沟及斜屋脊两边应钉一根顺水条。 - 沥青瓦固定：每片沥青瓦不应少于3个钢钉，应垂直钉入。当坡度>100%时，每片瓦应增加2-5个钉子，上下瓦之间用沥青基胶结材料加强。脊瓦与脊瓦压盖面不应小于脊瓦面的1/2，且应涂满沥青冷胶料并用钉固定。
