【苏S03-2004】 生活污水净化沼气池

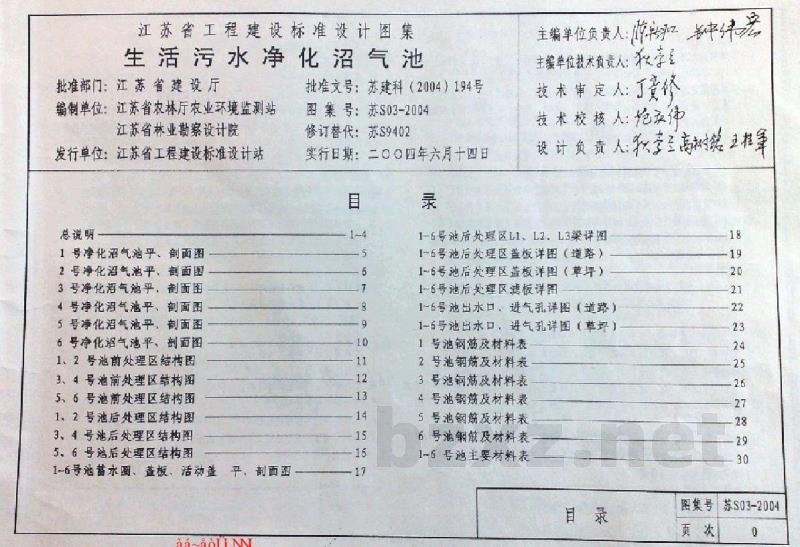

江苏省工程建设标准设计图集：生活污水净化沼气池
编号：苏S03-2004

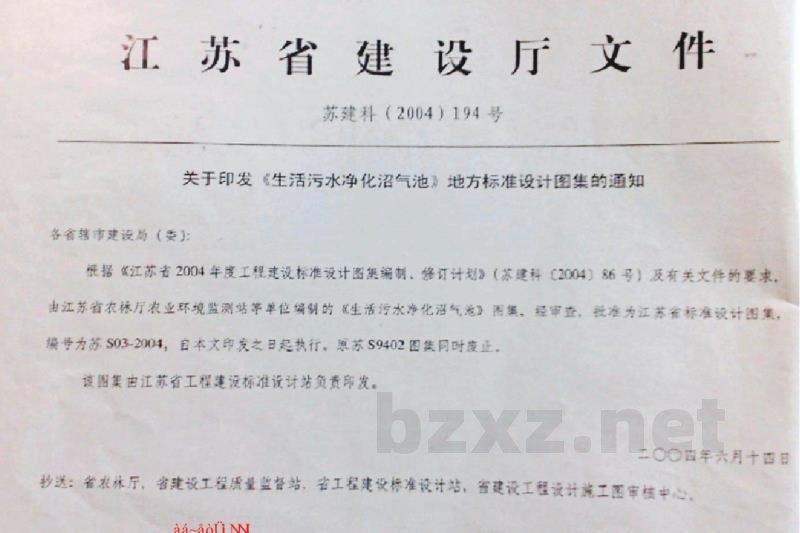

批准文号：苏建科（2004）194号
实行日期：二〇〇四年六月十四日
修订替代：苏S9402

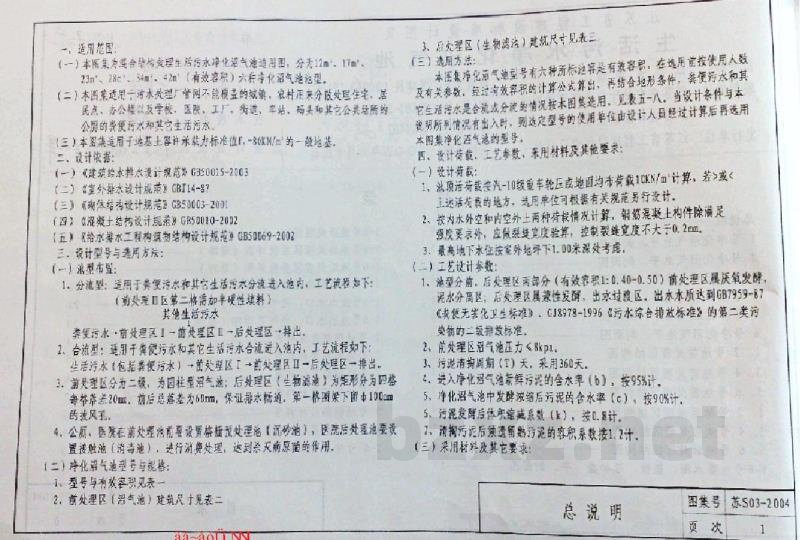

【总说明】
一、适用范围
（一）本图集为处理生活污水的净化沼气池通用图，分为12m³、17m³、23m³、28m³、34m³、42m³（有效容积）六种净化沼气池型号。
（二）本图集适用于城镇、农村用来分散处理生活污水、居民点、办公楼以及学校、医院、工厂、街道、车站、码头和其它公共场所的公厕生活污水和其它生活污水。
（三）本图集适用于地基土允许承载力标准值 $f ge 80 ext{kN/m}^2$ 的一般场地。

二、设计依据
（一）《建筑给水排水设计规范》GB50015-2003
（二）《室外排水设计规范》GB50014
（三）《黑水厕所设计规范》GB50003-2000
（四）《混凝土结构设计规范》GB50010-2002
（五）《给排水工程构筑物结构设计规范》GB50069-2002

三、设计型号与选用方法
（一）池型布置
1. 分流型：适用于粪便污水和其他生活污水分流进入池内，工艺流程如下：
前处理区Ⅰ $
ightarrow$ 前处理区Ⅱ $
ightarrow$ 后处理区 $
ightarrow$ 排出。
2. 合流型：适用于粪便污水和其他生活污水合流进入池内，工艺流程如下：
生活污水（含粪便污水） $
ightarrow$ 前处理区Ⅰ $
ightarrow$ 前处理区Ⅱ $
ightarrow$ 后处理区 $
ightarrow$ 排出。
注：前处理区分为二级；后处理区（生物滤池）为矩形，分为四格，每格养护20mm，前后总落差为60mm，保证排水畅通。第一格下留100mm的进风孔。对于公厕、医院等场所，在前处理池前应设置格栅；医院后处理池应设置接触池（消毒池），以达到杀灭病原菌的作用。

（二）净化沼气池规格
1. 型号与有效容积详见相关参数表。
2. 前处理区（沼气池）建筑尺寸见表二。
3. 后处理区（生物滤池）建筑尺寸见表三。

（三）选用方法
根据使用人数及有效容积的计算公式算出，并结合地形条件选用。根据污水是合流或分流的情况选用。当设计条件与本说明有出入时，由设计人员经过计算后再选用本图集净化沼气池的型号。

四、设计荷载、工艺参数、采用材料及其他要求
（一）设计荷载
1. 顶盖活荷载按$10 ext{kN/m}^2$（重型车轮压或地面均布荷载）计算。若需按更高标准设计，应依据有关规范进行设计。
2. 按内水外空和内空外土两种荷载情况计算。钢筋混凝土构件除满足强度要求外，应做裂缝宽度验算，控制裂缝宽度不大于0.2mm。
3. 最高地下水位按室外地坪下1.00米深处考虑。

（二）工艺设计参数
1. 池型分为前、后处理区两部分（有效容积比为1:0.40-0.50）。前处理区属厌氧发酵泥水分离区；后处理区属好氧发酵、出水澄清区。出水水质应达到 GB 7959-87 及 GB 18978-1996《污水综合排放标准》第二类水标准。
2. 前处理区沼气池压力为 $8 ext{kPa}$。
3. 污泥清掏周期（T）采用360天。
4. 进入净化沼气池的新鲜污泥含水率（$w$）按 95%计。
5. 沼气泡中发酵后剩余污泥的含水率（$c$）按 90%计。
6. 污泥发酵后体积缩减系数（$e$）按 0.9 计。
7. 清掏污泥后残留污泥的容积系数按 1.2 计。

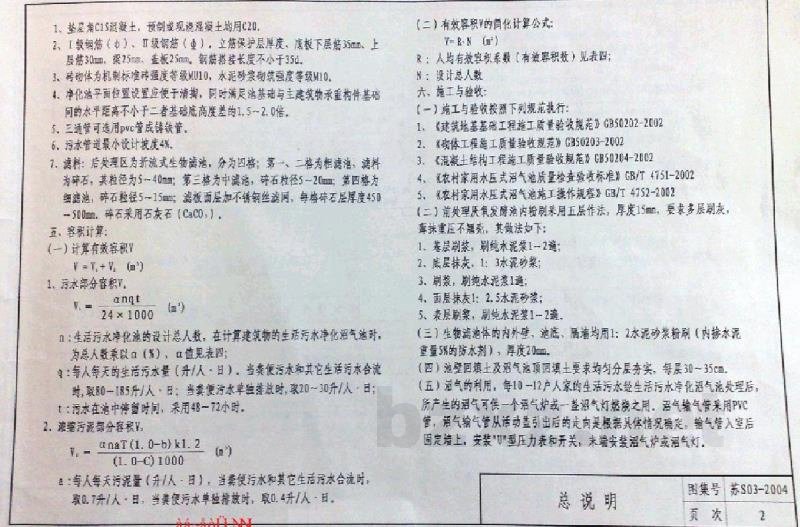

（三）采用材料及其它要求
1. 垫层用 C15 混凝土；预制或现浇漏损土用 C20 混凝土；使用二级钢筋（中）、二级钢筋（轻）。上筋保护层厚度：板下35mm，板上30mm，梁25mm，板25mm。钢筋搭接长度不小于 $35d$。
2. 混凝土强度等级为机制标准强度等级 M10，水泥砂浆强度等级为 M10。
3. 净化池位置应便于清掏，同时满足池基础与主建筑物承重构件的水平距高不小于基础底高度差的 1.5～2.0 倍。
4. 三通管可选用 PVC 管或铸铁管。污水管道最小设计坡度为 4%。
5. 后处理区为折流式生物滤池，分为四格：第一、二格为砂滤池，滤料为碎石（粒径 5~40mm）；第三格为中海滤池，碎石粒径 5~20mm；第四格为细滤池，碎石粒径 5~15mm。落板面层加不锈钢丝滤网，每层碎石厚度 450~500mm，碎石采用石英石。

五、容积计算
（一）计算有效容积
$W = V_w + V_s$
1. 污水部分容积 $V_w = rac{q cdot N cdot t}{24 imes 1000}$
（$q$：每人每天生活污水量；$N$：设计人数；$t$：停留时间/小时；$24 imes 1000$ 为单位换算）
$q$ 值说明：当粪便污水与其它生活污水合流时，取 80~185 L/人·日；当粪便污水单独排放时，取 20~30 L/人·日。
2. 污泥部分容积 $V_s = rac{q_s cdot N cdot t}{24 imes 1000} imes (1+e)$
（$q_s$：每人每天污泥量；$e$：缩减系数）
$q_s$ 值说明：当粪便污水与其它生活污水合流时，取 0.7 L/人·日；当粪便污水单独排放时，取 0.4 L/人·日。

（二）有效容积 $V$ 的简化计算公式
$V = R cdot N$
（$R$：人均有效容积系数；$N$：设计人数）

六、施工与验收
（一）施工与验收按照下列规范执行：
1. 《建筑地基基础工程施工质量验收规范》GB50202-2002
2. 《建筑与装饰工程施工质量验收规范》GB50203-2002
3. 《混凝土结构工程施工质量验收规范》GB50204-2002
4. 《农村家用水压式沼气池质量检查验收标准》GB/T 4751-2002
5. 《农村家用水压式沼气池施工工艺规程》GB/T 4752-2002

（二）前处理厌氧发酵池内粉刷采用五层作法，厚度 15mm，要求每层抹灰后都要压实。做法如下：
1. 基层刷水泥浆 1-2 道；2. 底层抹 1:3 水泥砂浆；3. 削平；4. 面层抹 1:2.5 水泥砂浆；5. 表层刷浆 1-2 道。

（三）生物滤池的内外壁用 1:1 水灰砂浆粉刷（含 5% 防水剂），厚度 20mm。

（四）池壁回填土及沼气池项回填土要求均分层夯实，每层 30～35cm。

（五）沼气利用：每 10～12 户人家的生活污水经净化处理后产生的沼气，可供一个沼气炉或沼气灯燃烧之用。沼气输气管采用 PVC 管，安装压力表和开关，末端安装沼气炉或沼气灯。

【附录：部分型号参数参考】
型号 | 有效容积 (m³) | 建筑尺寸 (m)
LC-1 | 90 | 2.0 x 4.0 x 2.1
LC-2 | (数据详见原图)
LC-3 | (数据详见原图)
