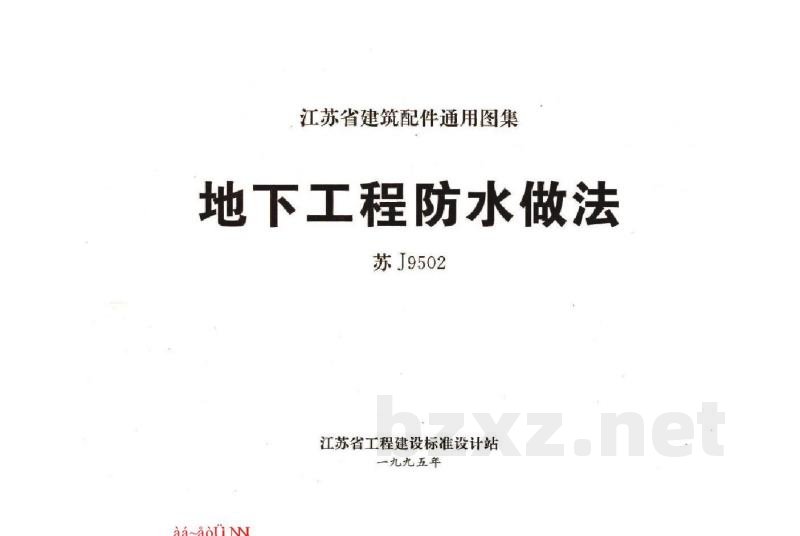

【苏J9502】 地下工程防水做法

江苏省建筑配件通用图集 地下工程防水做法 (苏J9502)
批准部门：江苏省建设委员会
主编单位：江苏省第二建筑设计研究院
发行单位：江苏省工程建设标准设计站
批准文号：苏建科（1996）第134号
实行日期：1996年5月1日

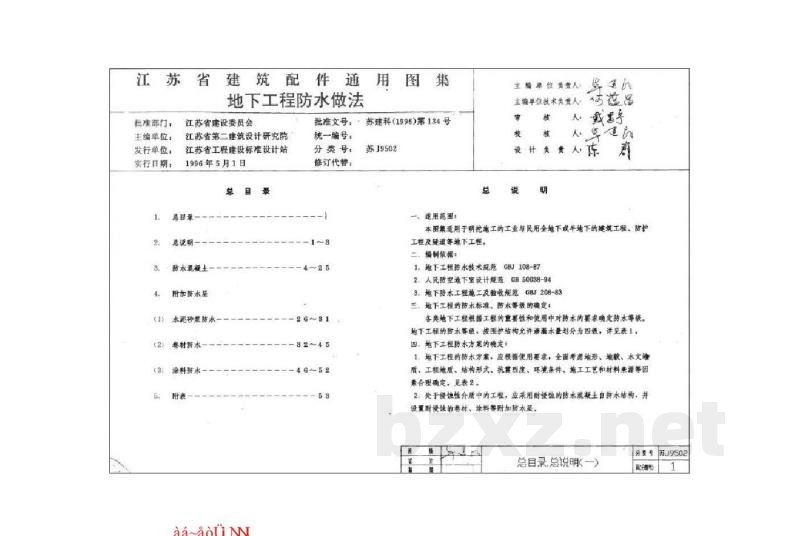

总目录
一、总说明
二、防水混凝土
三、附加防水层
四、水泥砂浆防水
五、涂料防水
六、附表

总说明
一、适用范围
本图集适用于明挖地工的工业与民用全地下或半地下建筑工程、防护工程及隧道等地下工程。

二、编制依据
1. 《地下工程防水技术规范》GBJ108-872
2. 《人民防空地下室设计规范》GB 50088-043
3. 《地下防水工程施工及验收规范》GBJ208-83

三、地下工程防水等级的确定
各类地下工程根据工程重要性和使用对防渗的要求确定防水等级。地下工程的防水等级分为四类，详见表1。

四、地下工程防水方案的确定
1. 防水方案应根据使用要求，综合地形地貌、水文地质、工程地质、结构形式、抗震烈度、环境条件、施工工艺和材料性能等因素合理确定。
2. 处于侵蚀性介质中的工程，应采用耐侵蚀的防水混凝土自防水结构，并设置耐侵蚀的卷材、涂料等附加防水层。
3. 对于受振动作用的工程，应采用防水混凝土自防水结构，并设置柔性防水卷材或涂料等附加防水层。
4. 附加防水层分为：(1)水泥砂浆层；(2)卷材防水层；(3)涂料防水层。

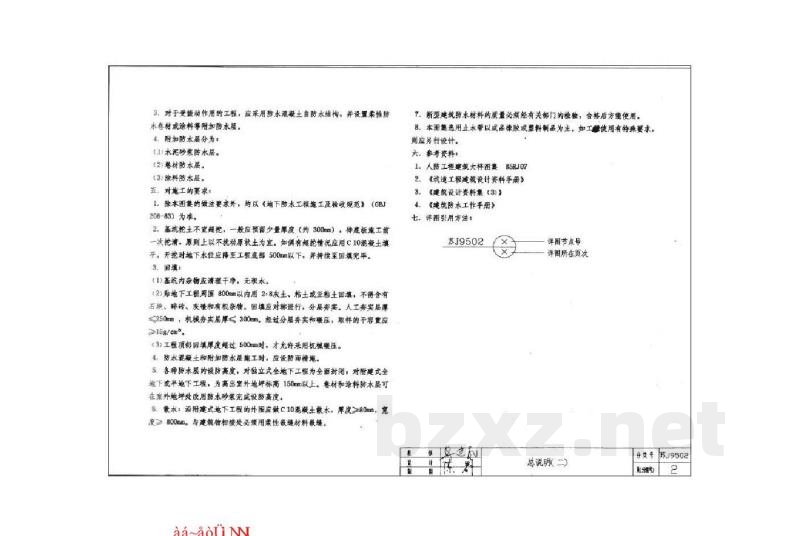

五、施工要求
1. 除本图集做法要求外，均以《地下防水工程施工及验收规范》（GBJ208-83）为准。
2. 基坑开挖不宜过深，应预留少量开挖深度（约300mm），待底板工程前一次挖清，原则上以不扰动原状土为宜。若偶有坍塌，应应用C10级素土填平。开挖时基坑水位应降至工程底部500mm以下，并持续至回填完毕。
3. 回填要求：(1)基坑内杂物应清理干净；(2)地下工程周边800mm以内用2:8灰土、粘土或亚黏土填筑，不得含有石块、碎砖、灰烬和有机杂物。回填应对称进行，分层夯实。人工夯实层厚度$\le 250\text{mm}$，机械夯实层厚度 $< 300\text{mm}$。
4. 当工程填筑厚度超过500mm时，才允许采用机械夯实。
5. 防水混凝土和附加防水层施工时，应设置防雨措施。
6. 防水层设防高度：对于全地下工程应实现全面封闭；对于附建式地下工程，应高出室外地坪标高150mm以上。卷材和涂料防水层可在室外地坪处与水砂浆完成设防高度。
7. 散水：沿附建式地下工程的外围应做C10混凝土散水，厚度$\ge 80\text{mm}$，宽度$\ge 800\text{mm}$。与建筑物相接处必须用柔性嵌缝材料嵌缝。
8. 新型建筑防水材料的使用必须经有关部门检验合格后方可使用。
9. 本图集采用的止水带以成品胶或型材制品为主。

六、参考资料
1. 《人防工程建筑大样图册》
2. 《战防工程建筑设计资料手册》
3. 《建筑设计资料集》
4. 《建筑防水工作手册》

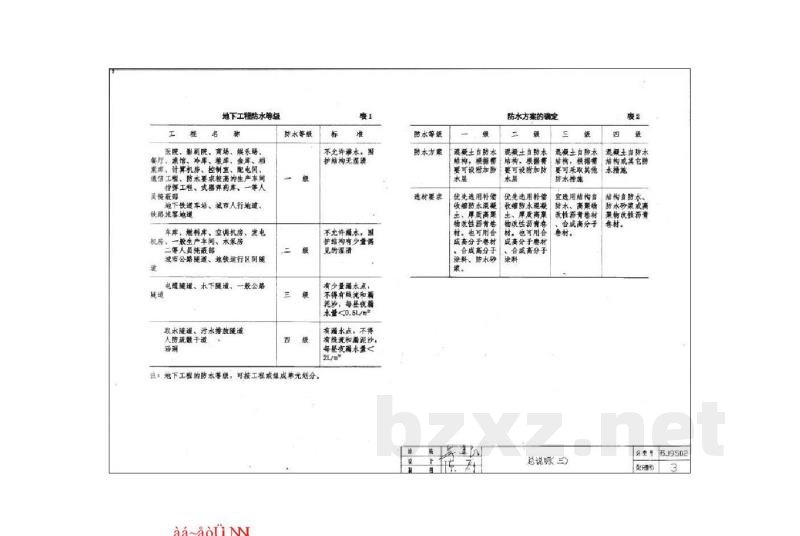

地下工程防水等级与方案对照表
等级分类与要求：
- 一等防水：不允许有渗漏，保护结构无裂缝。
- 二等防水：允许有少量渗漏，保护结构有少量偶见的湿渍。
- 三等防水：允许有少量漏水点，不得有线流和泥沙，每星夜漏水量 $\le 0.5\text{L/m}^2$。
- 四等防水：允许有少量漏水点，不得有线流和薄泥沙，每星夜漏水量 $\le 2\text{L/m}^2$。

防水方案与材料要求：
- 混凝土自防水结构：优先选用高抗渗混凝土，也可采用合成高分子卷材或涂料等。
- 附加防水层：可选用高聚物改性沥青、合成高分子卷材或涂料等。

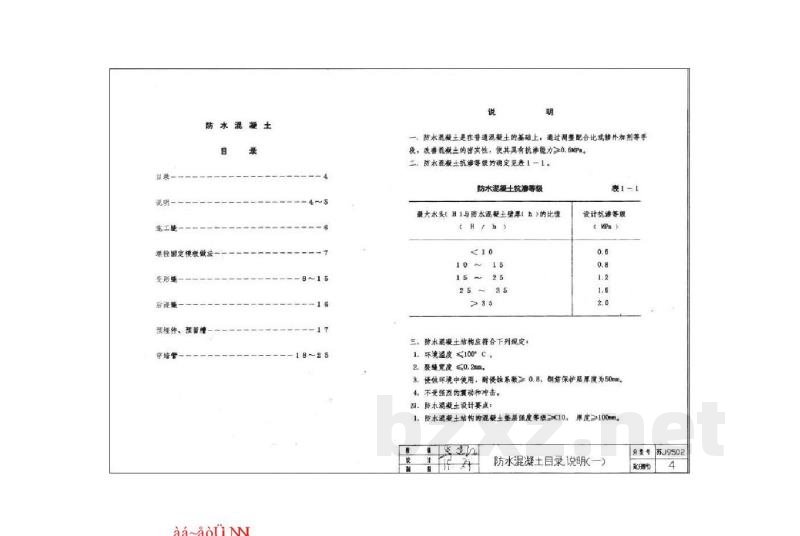

防水混凝土说明
一、定义
防水混凝土是在普通混凝土基础上，通过调整配合比或外加剂等手段改善其抗渗能力，使其抗渗等级 $\ge 0.6\text{MPa}$。

二、设计要点
1. 防水混凝土结构层强度等级 $\ge \text{C10}$，厚度 $\ge 100\text{mm}$。
2. 保护层厚度：迎水面保护层厚度为50mm。
3. 变形缝设置：在结构变化较大部位（如高度、跨度变化较大或长度较长的结构等）应设置封闭严密的变形缝。
4. 后浇缝：适用于不宜设置柔性变形缝的部位。应在主体结构缩变形基本稳定后（一般为六周）进行，并采用补偿收缩混凝土，其强度不应低于原混凝土。
5. 施工缝：防水混凝土应连续浇筑。当留设施工缝时，遵循以下规定：(1)顶板、底板不得留施工缝；(2)施工缝应尽量与变形缝结合；(3)在施工缝处可采用多防线措施。
6. 预留孔洞：应力求减少数量，位置确定，做法规范。严禁在孔洞上部500mm和下部500mm范围内留施工缝。
