标准简介/下载江苏省给水排水通用图集
平顶砖砌化粪池
苏S9401
江苏省工程建设标准设计站
一九九四年

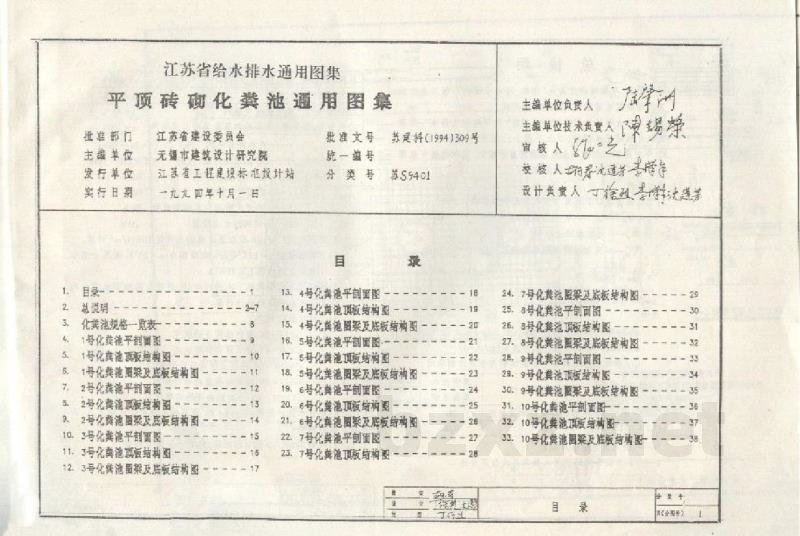

江苏省给水排水通用图集
平顶砖砌化粪池通用图集
|
|||||||||||||||||||
|
|||||||||||||||||||
目 录
|
1. 目录 - - - - - - - - - - - - - - - - - - - - - 1 2. 总说明 - - - - - - - - - - - - - - - - - - - - - 2~7 3. 化粪池规格一览表 - - - - - - - - - - - - - - - - 8 4. 1号化粪池平面面图 - - - - - - - - - - - - - - - - 9 5. 1号化粪池顶板结构图 - - - - - - - - - - - - - - - - 10 6. 1号化粪池圈梁及底板结构图 - - - - - - - - - - - - 11 7. 2号化粪池平面面图 - - - - - - - - - - - - - - - - 12 8. 2号化粪池顶板结构图 - - - - - - - - - - - - - - - - 13 9. 2号化粪池圈梁及底板结构图 - - - - - - - - - - - - 14 10. 3号化粪池平面面图 - - - - - - - - - - - - - - - - 15 11. 3号化粪池顶板结构图 - - - - - - - - - - - - - - - - 16 12. 3号化粪池圈梁及底板结构图 - - - - - - - - - - - - 17 |
13. 4号化粪池平面面图 - - - - - - - - - - - - - - - - 18 14. 4号化粪池顶板结构图 - - - - - - - - - - - - - - - - 19 15. 4号化粪池圈梁及底板结构图 - - - - - - - - - - - - 20 16. 5号化粪池平面面图 - - - - - - - - - - - - - - - - 21 17. 5号化粪池顶板结构图 - - - - - - - - - - - - - - - - 22 18. 5号化粪池圈梁及底板结构图 - - - - - - - - - - - - 23 19. 6号化粪池平面面图 - - - - - - - - - - - - - - - - 24 20. 6号化粪池顶板结构图 - - - - - - - - - - - - - - - - 25 21. 6号化粪池圈梁及底板结构图 - - - - - - - - - - - - 26 22. 7号化粪池平面面图 - - - - - - - - - - - - - - - - 27 23. 7号化粪池顶板结构图 - - - - - - - - - - - - - - - - 28 |
24. 7号化粪池圈梁及底板结构图 - - - - - - - - - - - - 29 25. 8号化粪池平面面图 - - - - - - - - - - - - - - - - 30 26. 8号化粪池顶板结构图 - - - - - - - - - - - - - - - - 31 27. 8号化粪池圈梁及底板结构图 - - - - - - - - - - - - 32 28. 9号化粪池平面面图 - - - - - - - - - - - - - - - - 33 29. 9号化粪池顶板结构图 - - - - - - - - - - - - - - - - 34 30. 9号化粪池圈梁及底板结构图 - - - - - - - - - - - - 35 31. 10号化粪池平面面图 - - - - - - - - - - - - - - - - 36 32. 10号化粪池顶板结构图 - - - - - - - - - - - - - - - - 37 33. 10号化粪池圈梁及底板结构图 - - - - - - - - - - - - 38 |
| 编 制 | 目 录 | 页 数 | |
|---|---|---|---|
| 审 定 | (含封底) | ||
| 批 准 | 1 |

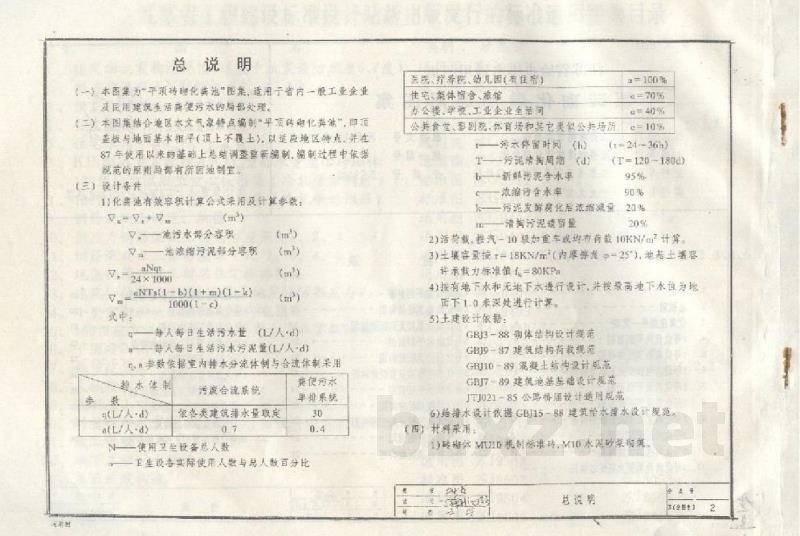

总 说 明
(一) 本图集为“平顶砖砌化粪池”图集。适用于省内一般工业企业及民用建筑生活污水的局部处理。
(二) 本图根据本地区水文气象特点编制“平顶砖砌化粪池”，即池盖板与地面基本平齐（顶上不覆土），以适应地区特点，并在87年使用以来的基础上总结调整重新编制，编制过程中依据规范的原则均有所因地制宜地制定。
(三) 设计条件
1) 化粪池有效容积计算公式采用及计算参数：
Ve —— 池污水容积部分容积 (m³)
Vn —— 化粪池污泥部分容积 (m³)
Ve=\frac{aNq}{24 \times 1000} (m³)
Vn=\frac{aNT_0(1-b)(1-c)(1-k)}{1000(1-e)} (m³)
式中：
- q —— 每人每日生活污水量 (L/人·d)
- a —— 每人每日生活污泥平均量(L/人·d)
a, n 参数依据室内排水分流体制与合适体制采用
| 参 数 |
给水体系 | ||
|---|---|---|---|
| 污废水合流系统 | 粪便污水 单排系统 |
||
| n (L/人·d) | 各类建筑用水量标准 | 30 | |
| a (L/人·d) | 0.7 | 0.4 | |
N —— 使用卫生设备总人数
T0 —— 卫生设备实际使用人数与总人数百分比
| 医院、疗养院、幼儿园 (有住宿) | a = 100 % |
| 住宅、集体宿舍、旅馆 | a = 70 % |
| 办公楼、学校、工业企业生活间 | a = 40 % |
| 公共食堂、影剧院、体育场和其他类似公共场所 | a = 10 % |
- t —— 污水停留时间 (h) T=24~36h)
- T0 —— 污泥清除周期 (d) (T=120~180d)
- b —— 新鲜污泥含水率 95%
- c —— 浓缩后含水率 90 %
- k —— 污泥发酵腐化后减缩流量 20 %
- m —— 清掏污泥遗留量 20 %
2) 活荷载，按汽-10级加重车或城市荷载 10KN/m²计算。
3) 土壤容重按 γ=18KN/m³ (内摩擦角 φ = 25°)，地基土承载力标准值 fk=80KPa
4) 设有地下水和无地下水进行设计，并按最高地下水位为池面下1.0米深处进行计算。
5) 土建设计依据：
- GBJ3 -88 砌体结构设计规范
- GBJ9-87 建筑结构荷载规范
- GBJ10-89 混凝土结构设计规范
- GBJ7-89 建筑地基基础设计规范
- JTJ021 -85 公路桥涵设计通用规范
6) 给排水设计依据 GBJ15-88 建筑给水排水设计规范。
(四) 材料采用：
- 砌体 MU10 机制标准砖，M10水泥砂浆砌筑。
| 图号 A- |
总说明 | 页次 (共4页) 2 |
|
