【苏G9701】 钻孔灌注桩沉管灌注桩

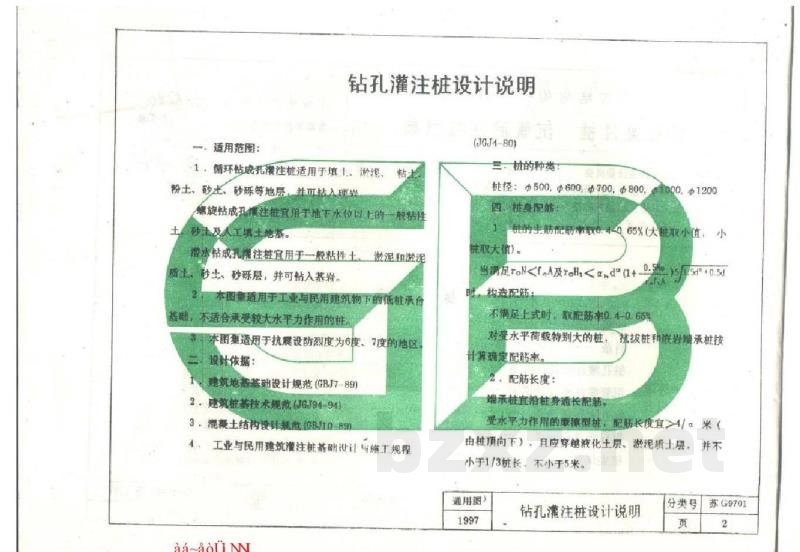

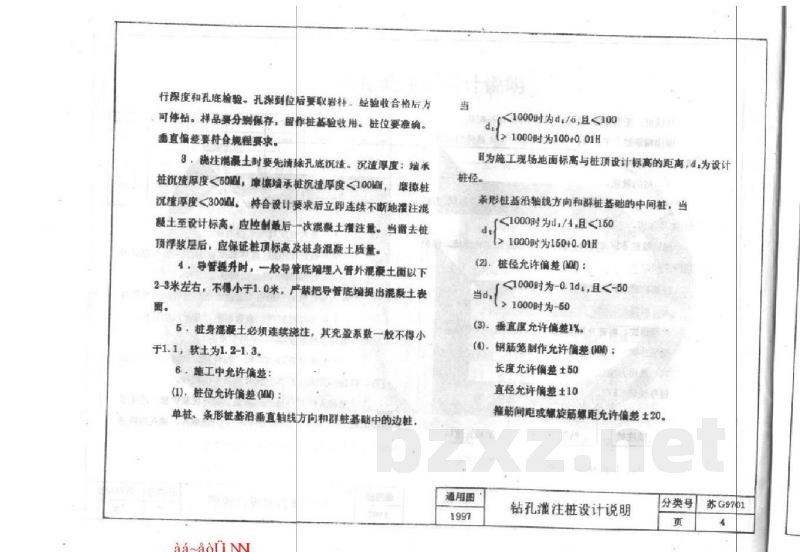

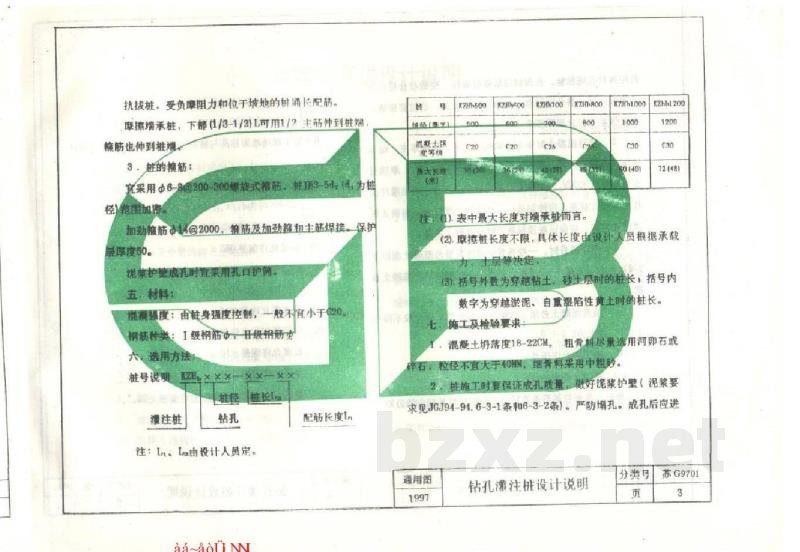

江苏省结构构件通用图集 批准部门：江苏省建设委员会 批准文号：苏建科（1997）521号 主编单位：南京市建筑设计研究院 发行单位：江苏省工程建设标准设计站 分类号：苏G9701 实行日期：1998年1月1日 一、钻孔灌注桩设计说明 (JGJ4-80) 1. 适用范围 钻孔灌注桩适用于填方、淤泥质土、粉土、砂土、砂砾石等地基。在一般黏性土中，可采用旋挖钻成孔；在地下水位以上的砂质土中，宜采用旋挖钻成孔；在地下水位以下的黏性土中，宜采用旋挖钻成孔。适用于一般工业与民用建筑物下的任何柱承台，不适合承受较大水平力作用。本图集适用于抗震设防烈度为6度、7度的地区。 2. 设计依据 建筑地基基础设计规范 (GBJ7-89) 建筑桩基技术规范 (JGJ94-94) 混凝土结构设计规范 (GBJ10-89) 工业与民用建筑灌注桩基础设计与施工规程 (JGJ4-80) 3. 桩的种类与参数 (1) 桩径：$phi500$、$phi600$、$phi700$、$phi800$。 (2) 柱身配筋：配筋率 $p$ 取 $0.4% sim 0.65%$（当满足 $p ge ho_{N}$ 及 $ ho_{s,min}$ 时，按构造配筋；对于受水平荷载特别大的桩、抗拔桩和低承重桩，按计算确定配筋率）。 (3) 配筋长度：端承桩宜全长配筋；受水平力作用的抗拔桩，配筋长度宜为 $4/L$（由桩顶向下），且应穿越液化土层、淤泥质土层，且不小于 $1/3L$ 且不小于 5m。承受负摩阻力和位于坡地的桩应全长配筋。 (4) 箍筋：宜采用中6-8@200-300螺旋式编筋，直径 $phi3-50$；加劲肋筋 $14@2000$，并与主筋焊接。 (5) 保护层：50mm。 4. 材料要求 (1) 混凝土强度：由柱身强度控制，一般不小于 C20。粗骨料尽量选用河卵石或粒径不大于 40mm 的细碎石。 (2) 钢筋种类：选用一级钢筋。 5. 施工及检验要求 (1) 混凝土坍落度：18-22cm。 (2) 施工质量：应保证成孔质量，做好泥浆护壁。成孔后应进行深度和孔底检验。孔深到位后应取样，经验收合格后方可停钻。 (3) 沉渣控制：端承桩沉渣厚度应控制在 50mm 以内；摩擦桩沉渣厚度 < 100mm，摩阻型沉渣厚度 < 300mm。 (4) 灌注要求：灌注混凝土应连续不断，充盈系数一般不小于 1.1（软土为 1.2-1.3）。导管底端应位于混凝土面以下 2-3m（不小于 1.0m），严禁导管底端直接提出混疑土表面。 6. 施工偏差 (1) 桩位偏差：单桩或条形桩沿垂直轴线方向和群桩基础中的边桩，当 $d le 1000$ 时为 $pm 100$ mm，且 $>1000$ 时为 $100+0.01H$；条形桩中间桩，当 $d le 1000$ 时为 $pm d/4$，且 $<150$；当 $d > 1000$ 时为 $150+0.01H$。 (2) 桩径偏差：当 $d le 1000$ 时为 $-0.1d$，且 $ge 50$；当 $d > 1000$ 时为 $-50$。 (3) 垂直度偏差：1%。 (4) 钢筋笼偏差：长度 $pm 50$ mm，直径 $pm 10$ mm，拖筋间距或螺旋筋螺距 $pm 20$ mm。 二、沉管灌注桩设计说明 1. 适用范围 沉管灌注桩适用于一般黏性土、淤泥质土、湖泥土、人工填土以及在沉管时不产生波动的粉细砂土地基。还适用于稍密及中密的碎石土地基。适用于一般工业与民用建筑物（二三级）下的桩承台基础。适用于抗震设防烈度为6度、7度地区。 2. 设计依据 建筑地基基础设计规范 (GBJ7-89) 建筑桩基技术规范 (JGJ94-94) 混凝土结构设计规范 (GBJ10-89) 工业与民用建筑灌注桩基础设计与施工规程 (JGJ4-80) 3. 桩的种类与参数 (1) 桩径：$phi325, phi375, phi426, phi480, phi600$。 (2) 长度：锤击沉管桩长不宜大于 15m；旋挖沉管桩长不宜大于 18m（在有保证桩身质量的可靠施工和成熟经验时可适当延长，但不应大于 25m）。 (3) 桩身配筋：配筋率 $p$ 取 $0.4% sim 0.65%$。配筋长度：端承桩宜沿桩身通长配筋；受水平荷载的桩，配筋长度宜为 $4/L$；受负摩阻力和位于坡地的桩应通长配筋。 (4) 材料：混凝土强度桩尖用 C30，桩身用 C20。 4. 施工及检验要求 (1) 混凝土坍落度：8-10cm。 (2) 贯入度：端承桩以惯入速度为主，设计长度为辅；锤击沉管桩以设计长度为主，以贯入速度为辅。 (3) 沉管施工：沉管灌注桩当采用子制尖时，对于穿越饱和粘性土层，宜在桩尖与桩管接触面处设稻草绳；对于进入硬黏土层或中密粉细砂层的桩，在桩尖与桩管接触面处须用环形铁圈。 (4) 施工控制：应严格控制沉管速度，根据不同沉管方式采取措施确保覆土夯实。
