【辽2004J801】 住宅厨房、卫生间

辽宁省建筑标准设计
建筑构造图集
住宅厨房、卫生间
统一编号：DBJT05-174
图集号：辽2004J801

编制单位：大连市建筑设计研究院
批准部门：辽宁省建设厅
实行日期：2004年12月1日

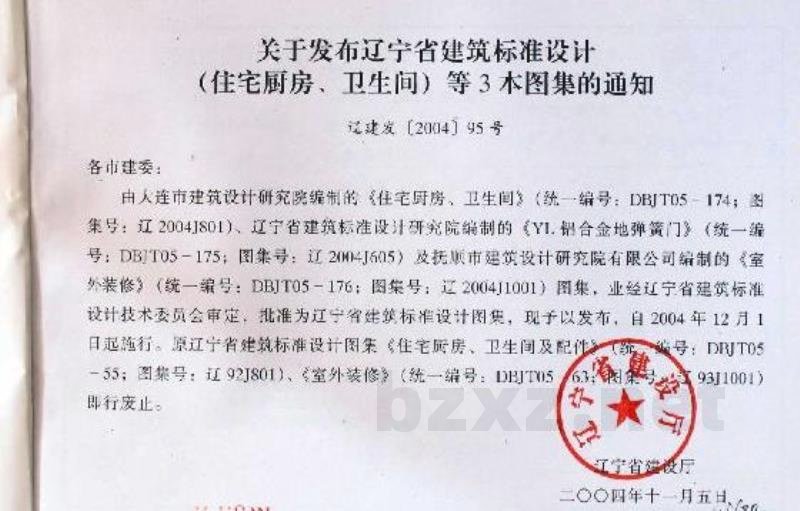

关于发布辽宁省建筑标准设计（住宅厨房、卫生间）等3本图集的通知
（建发〔2004〕95号）

由大连市建筑设计研究院编制的《住宅厨房、卫生间》（统一编号：DBJT05-174，图集号：辽2004J801）、辽宁省建筑标准设计研究院编制的《铝合金地弹簧门》（统一编号：DBJT05-175，图集号：辽2004J605）及抚顺市建筑设计研究院有限公司编制的《室外装修》（统一编号：DBJT05-176，图集号：辽2004J1001）等图集，经辽宁省建筑标准设计技术委员会审定，批准为辽宁省建筑标准设计图集，现予以发布，自2004年12月1日起施行。原辽宁省生效标准设计图集《住宅厨房、卫生间及配件》（图集号：辽92J801）及《室外装修》（统一编号：DBJT05-176）即行废止。

1 范围
1.1 本图集适用于辽宁省内住宅的建筑设计、施工及家庭装修。

2 适用范围
（同1.1）

3 主要设计内容
3.1 住宅厨房、卫生间平面布置图。
3.2 厨房、卫生间设备布置图。
3.3 厨房、卫生间管道井、管线及瓷砖设计。

4 设计要求
4.1 厨房设计要求
4.1.1 厨房布局：应根据电器配置进行设计，包括台面(C)、吊柜(X)、地柜(R)、洗碗机(F)、备餐箱(B)、抽油烟机(S)、橱柜(H)等设施。各设施需预留相应的电源及给排水接口。
4.1.2 尺寸标准：吊柜高度建议为1450mm，地柜高度为850mm，深度为600mm；厨房净高建议为2300mm，净深建议为600mm。
4.1.3 安装说明：台面面材由工程设计确定，安装时应做好密封处理，以防渗水。

4.2 卫生间设计要求
4.2.1 卫生间配置：包括便器、洗手池、淋浴间及配件（如毛巾架、浴巾架等）。
4.2.2 吊顶要求：建议采用三合一集成吊顶（含照明、取暖及排风功能），顶面净高建议为2200mm。
4.2.3 管道井：卫生间内管道井通常为出户式，净尺寸约为500mm×800mm。
