【辽2004G308】 钢筋混凝土雨篷

辽宁省建筑标准设计

结构标准图集

钢筋混凝土雨篷

统一编号：DBJT05—169

图集号：辽 2004G308

2004

钢筋混凝土雨篷

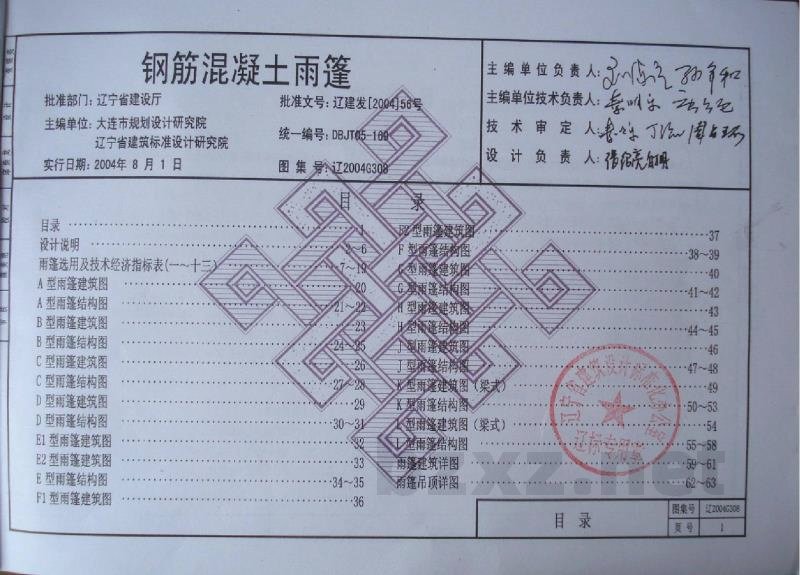

目 录

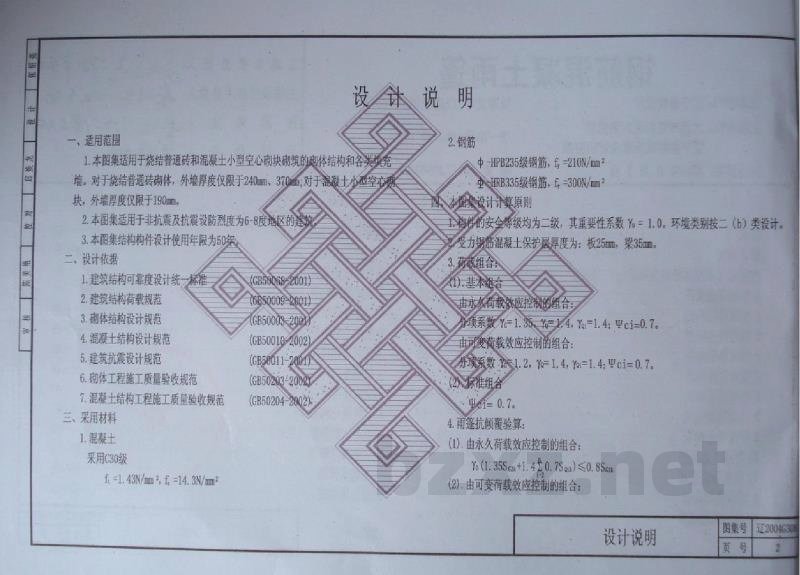

设计说明

一、适用范围

1. 本图集适用于烧结普通砖和混凝土小型空心砌块砌筑的砌体结构和各类填充墙。对于烧结普通砖砌体，外墙厚度仅限于240mm、370mm；对于混凝土小型空心砌块，外墙厚度仅限于190mm。
2. 本图集适用于非抗震及抗震设防烈度为6~8度地区的建筑。
3. 本图集结构构件设计使用年限为50年。

二、设计依据

1. 建筑结构可靠度设计统一标准 (GB50068-2001)
2. 建筑结构荷载规范 (GB50009-2001)
3. 砌体结构设计规范 (GB50003-2001)
4. 混凝土结构设计规范 (GB50010-2002)
5. 建筑抗震设计规范 (GB50011-2001)
6. 砌体工程施工质量验收规范 (GB50203-2002)
7. 混凝土结构工程施工质量验收规范 (GB50204-2002)

三、采用材料

1. 混凝土
   采用C30级
   $f_c = 1.43\text{N/mm}^2, f_t = 14.3\text{N/mm}^2$

四、钢筋混凝土设计计算原则

1. 构件的安全等级均为二级，其重要性系数 $\gamma_0=1.0$。环境类别按二(b)类设计。
2. 受力钢筋混凝土保护层厚度为：板25mm，梁35mm。
3. 荷载组合：

(1). 基本组合

由永久荷载效应控制的组合：
分项系数 $\gamma_G=1.35, \gamma_Q=1.4, Y_{ci}=1.4; \Psi c_i=0.7$。

由可变荷载效应控制的组合：
分项系数 $\gamma_G=1.2, \gamma_Q=1.4, Y_{ci}=1.4; \Psi c_i=0.7$。

(2). 标准组合
$\Psi c_i = 0.7$

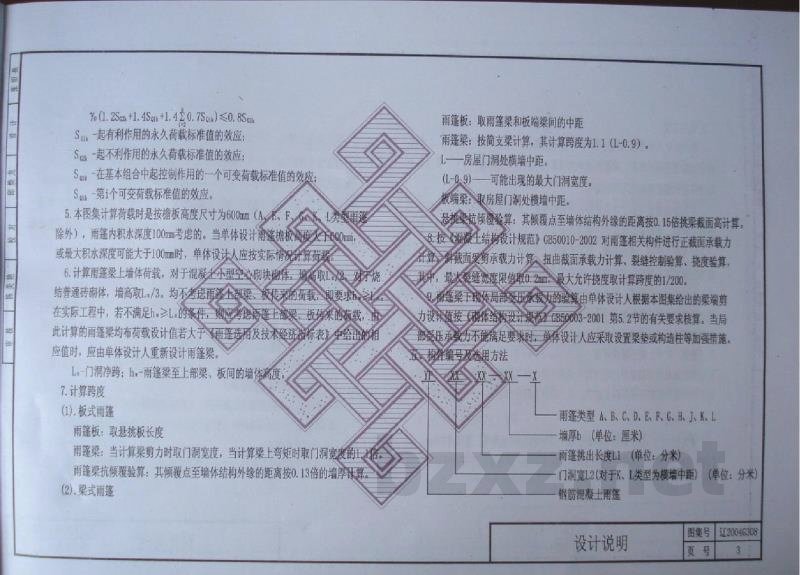

4. 雨篷抗倾覆验算：

(1). 由永久荷载效应控制的组合：
$\gamma_G(1.35S_{ck} + 1.4\Psi c_i 0.7 S_{Qk}) \leqslant 0.8 S_{Rk}$

(2). 由可变荷载效应控制的组合：
