标准简介/下载辽宁省建筑标准设计
建筑构造图集
GSZ 板墙体保温构造
(现浇混凝土外墙阻推块型外保温自挂板)
统一编号: DBJT05—151
图集号: 辽 2003J118
辽宁省建筑标准设计研究院编制
2003
GSZ板墙体保温构造
(现浇混凝土外墙阻块型外保温自挂板)
|
|
||||||||||||||||||||||||
|
主编单位负责人： 主编单位技术负责人： 技术审定人： 设计负责人： |
|||||||||||||||||||||||||

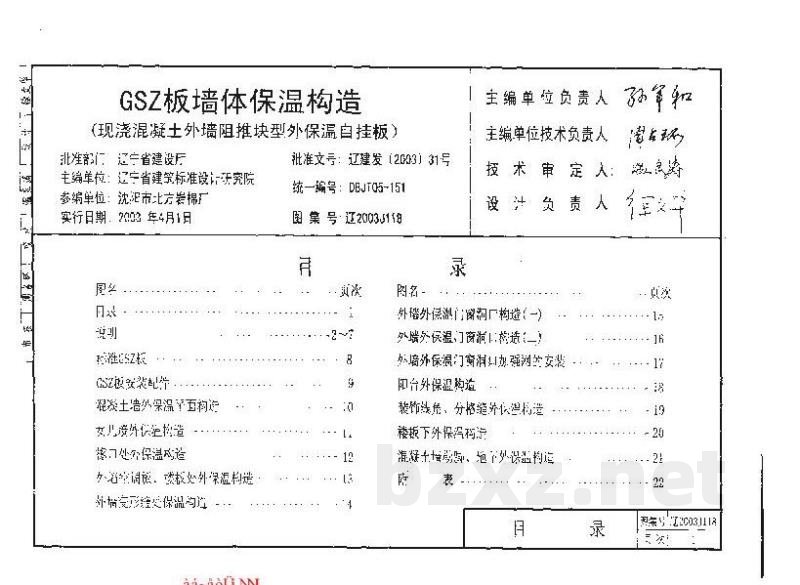

目 录
| 图名 | 页次 | 图名 | 页次 | |
|---|---|---|---|---|
| 目录 | 1 | 外窗外墙门窗洞口构造(一) | 17 | |
| 说明 | 2~7 | 外墙外保温门窗洞口构造(二) | 16 | |
| 标准GSZ板 | 8 | 外墙外保温门窗洞口加强网构造 | 17 | |
| GSZ板安装配件 | 9 | 阳台外保温构造 | 18 | |
| 混凝土墙外保温平直构造 | 10 | 装饰线角、分格缝处保温构造 | 19 | |
| 女儿墙外保温构造 | 11 | 楼板下外保温构造 | 20 | |
| 洞口处外保温构造 | 12 | 混凝土墙基础、地下外保温构造 | 21 | |
| 外墙空调板、楼板处外保温构造 | 13 | 附 表 22 | ||
| 外墙变形缝处保温构造 | 14 | |||
| 目 录 |
|
àa~àoÜNL

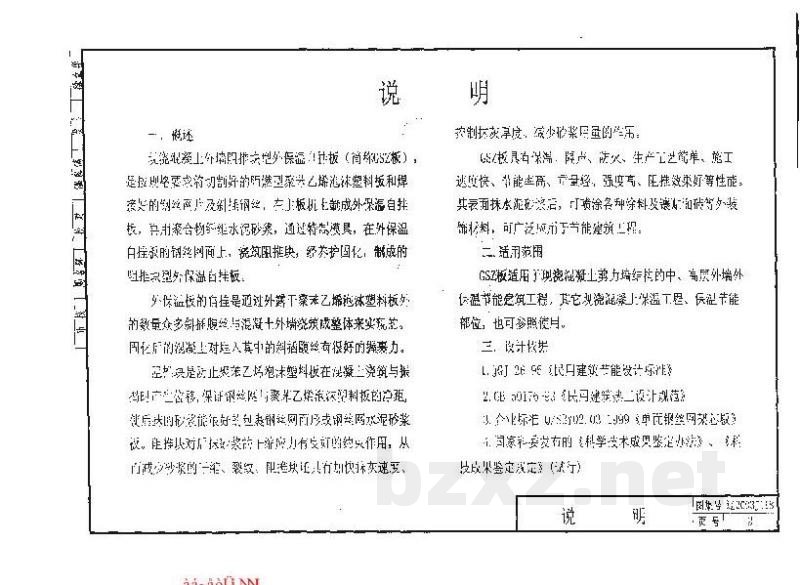

说 明
一、概述
现浇混凝土外墙自保温型外保温自拉板（简称GZ板），是把规格要求切割好的阻燃型聚苯乙烯泡沫塑料板和焊接好的钢丝网片及锚固铁丝，在主扳机上制成外保温自拉板，再用聚合物纤维水泥砂浆，通过特制模具，在外保温自拉板的钢丝网面上，浇筑阻推块，经养护固化，制成的阻推夹芯外保温自拉板。
外保温板的目的是通过外壁于聚苯乙烯泡沫塑料板外的数量众多参插锚丝与混凝土外墙浇模成整体来实现的。由化后的混凝土胶入其中的斜插锚丝有很好的握裹力。
阻推块是防止聚苯乙烯泡沫塑料板在混凝土浇筑与振捣时产生空鼓，保证锚丝可与聚苯乙烷泡沫塑料板的净距，使涂抹的砂浆能很好的包裹钢丝网面形成钢丝网水泥砂浆板。阻推块对后抹砂浆的中细应力有良好的约束作用，从而减少砂浆的下缩、裂纹、阻推块还具有加快抹灰速度、控制抹灰厚度、减少空鼓出现的作用。
GZ板具有保温、隔声、防火，生产工艺简单、施工速度快，节能率高、质量轻、强度高、整体效果好等性能。其表面抹水泥砂浆后，可喷涂各种涂料及铺贴面砖等外装饰材料，可广泛应用于节能建筑工程。
二、适用范围
GZ板适用于现浇混凝土剪力墙结构的中、高层外墙外保温节能建筑工程；其它现浇混凝土保温工程、保温节能部位，也可参照使用。
三、设计依据
- JGJ 26-95《民用建筑节能设计标准》
- GK 807.76-93《民用建筑热工设计规范》
- 企业标准 Q/SNYYD-03-1999《单层钢丝网架芯板》
- 国家科委发布的《科学技术成果鉴定办法》、《科技成果鉴定规定》（试行）

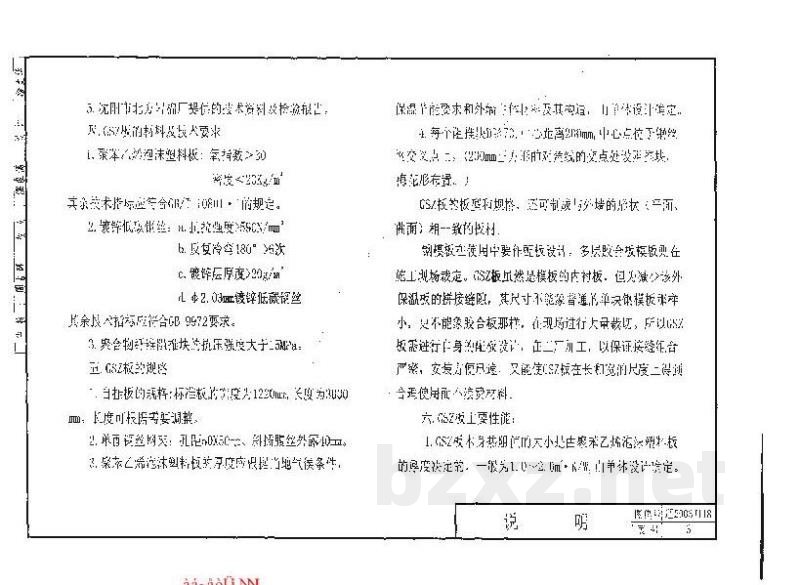

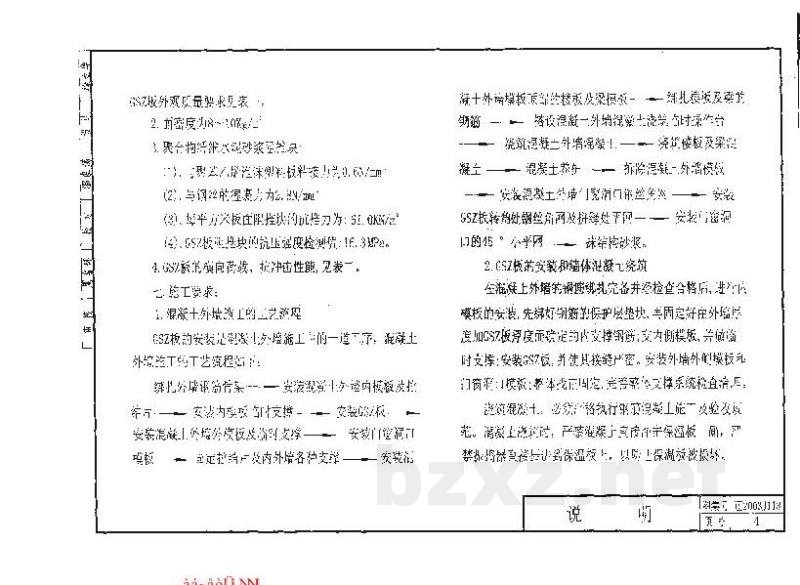

说 明
