【辽93J805】 医疗建筑配件

图集号：辽93J805
名称：医疗建筑配件
批准部门：辽宁省建设厅
批准文号：辽建发（1995）13号
主编单位：辽宁省城乡建设规划设计院
实行日期：1995年3月1日

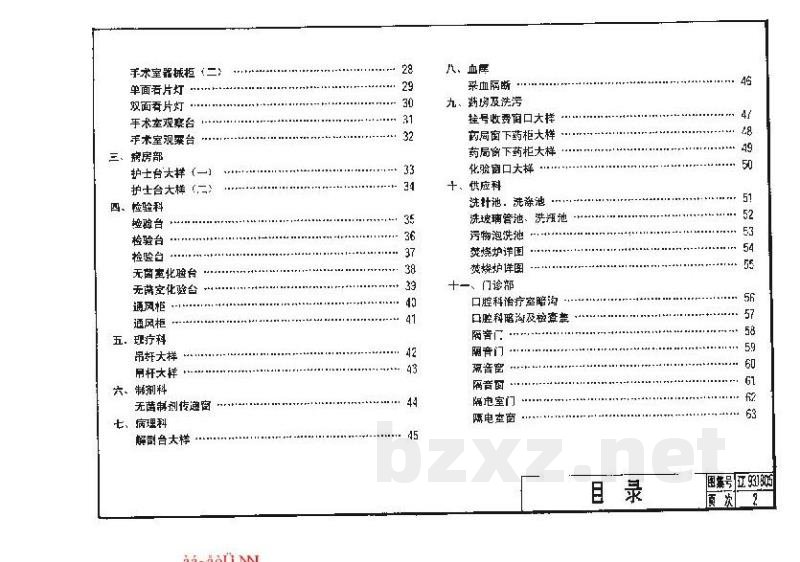

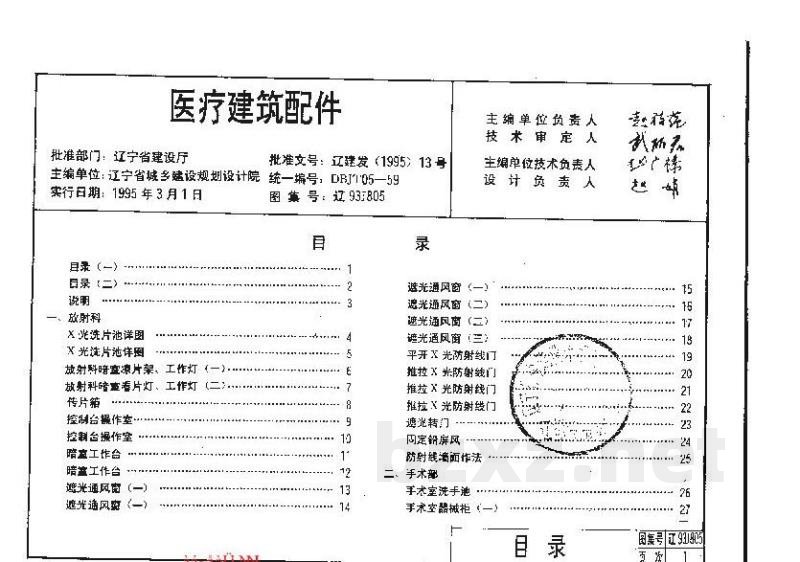

目录
一、放射科：X光洗片池详图、X光洗片池伴图、放射科暗室晾片架、工作灯、X光洗片灯、工作灯、传片箱、控制台操作室、暗显工作台、暗盘工作台、遮光通风窗、平开防射线门、推拉X光防射线门、遮光转门、定型铅屏风等。
二、手术部：单面显片灯、双面显片灯、手术室观雾台、手术室器械柜、手水室器械柜等。
三、病房部：护士台大样。
四、检验科：检验台、无菌洗验台、无蒂空化验台、通风柜等。
五、理疗科：吊托大样、闸杆大样。
六、制剂科：制剂室窗。
七、病理科：解剖台大样。
八、血库：采血相关。
九、药房及洗污：挂号收费窗口大样、窗下药柜大样、化验窗口大样、洗针池、洗涤池、洗玻璃管池、洪瓶池、污物泡洗池、烧炉详图等。
十、门诊：口腔科治疗室、口腔科磨牙及检查盆、隔音门、隔音窗、陈列室门窗等。

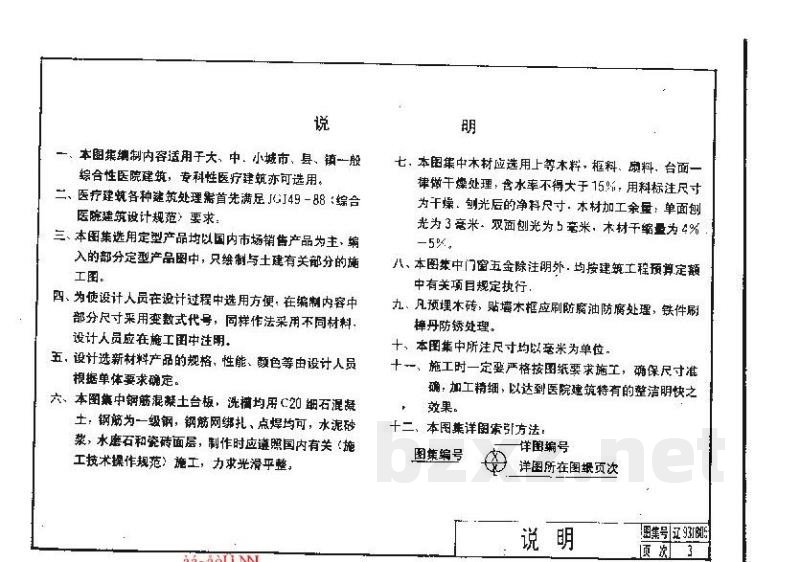

说明
一、本图集编制内容适用于大、中、小城市、县、镇一般综合性医院建筑，专科性医疗建筑亦可选用。
二、医疗建筑各种建筑处理需首先满足《JGJ49-88 综合医院建筑设计规范》要求。
三、本图集选用定型产品均以国内市场销售产品为主，编入的部分定型产品图中，只绘制与土建有关部分的施工图。
四、为使设计人员在设计过程中选用方便：在编制内容中部分尺寸采用变数式代号，同样作法采用不同材料，设计人员应在施工图中注明。
五、设计选用新材料产品的规格、性能、颜色等由设计人员根据单体要求确定。
六、本图集中钢筋混凝土台板、洗涤池均用C20细石混凝土，钢筋为一级钢，钢筋网绑扎、点焊均可；水泥基层、水磨石和瓷砖面层，制作时应遵循国内有关施工技术操作规范，力求光滑平整。
七、本图集中木材应选用上等木料，框料、扇料、台面一律做干燥处理，含水率不得大于15%；用图标注尺寸为干燥；刨光后的净料尺寸：木材加工余量单面刨光为3mm，双面刨光为5mm，木材干缩量为4%-5%。
八、本图集中门窗五金除注明外，均按建筑工程预算定额中有关项目规定执行。
九、凡预埋木砖，贴墙木框应刷防腐油进行防腐处理，铁件刷漆防锈处理。
十、本图集中所注尺寸均以米为单位。
十一、施工时一定要严格按图纸要求施工，确保尺寸准确、加工精细，以达到医院建筑特有的整洁明快之效果。
十二、详图索引方法：详图编号、图集编号、详图所在图纸页次、说明。

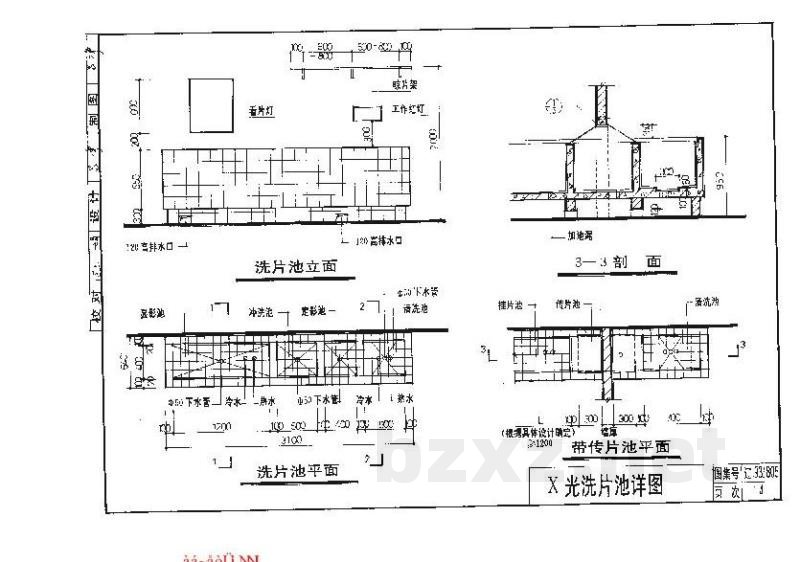

X光洗片池详图技术说明：
1. 洗池用C20细石混凝土制成，内配钢筋。
2. 洗涤池内侧及外露向均铺设耐酸瓷砖，勾缝剂见单体设计。
3. 洗涤池内各水管预留孔位置需与设备专业配合。
4. 图中看灯、晾片架、工作灯仅为示意位置，具体见单体设计。
5. 给水管具体位置见单体设计。
