【辽91T901】 采暖管道安装图

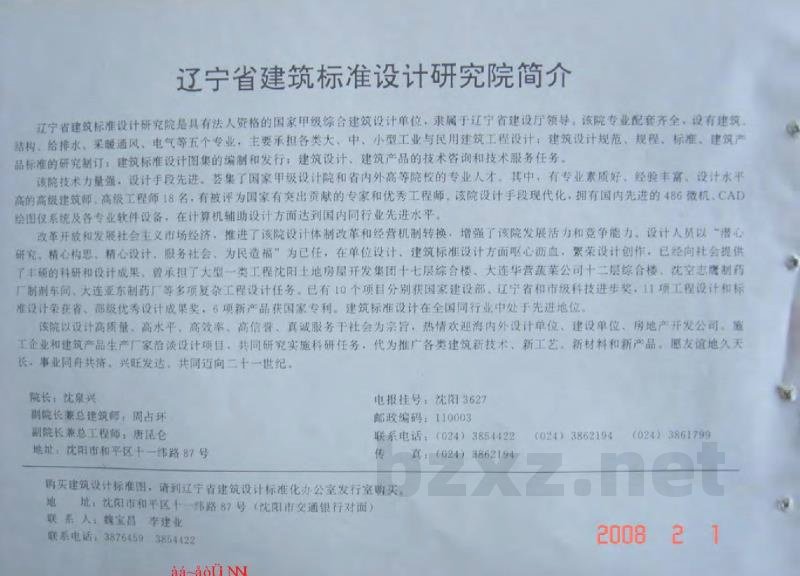

辽宁省建筑标准设计研究院简介
辽宁省建筑标准设计研究院是具有法人资格的国家甲级综合建筑设计单位，隶属于辽宁省建设厅领导。该院专业配套齐全，设有建筑结构、给排水、采暖通风、电气等五个专业，主要承担各类大、中、小型工业与民用建筑工程设计，建筑设计规范、规程、标准、建筑产品标准的研究制订，建筑标准设计图集的编制和发行，建筑设计、建筑产品的技术咨询和技术服务任务。该院技术实力雄厚，设计手段先进，汇集了国家甲级设计院和省内外高等院校的专业人才。其中，有专业素质好、经验丰富、设计水平高的高级建筑师、高级工程师18名。该院设计手段现代化，拥有国内先进的计算机辅助设计系统及各专业软件设备，在计算机辅助设计方面达到国内同行业先进水平。

改革开放和发展社会主义市场经济，推进了该院设计体制改革和经营机制转换，增强了该院发展活力和竞争能力。设计人员以“精心研究，精心构思，精心设计，服务社会，为民造福”为己任，在建筑设计、建筑标准设计方面呕心沥血，精研设计，已经向社会提供了丰硕的科研和设计成果。曾承担了沈阳土地房屋开发集团十七层综合楼、大连华营蔬菜公司十二层综合楼、沈空志愿制药厂制剂车间、大连亚东制药厂等多项复杂工程设计任务，已有10个项目分别获国家建设部、辽宁省和市级科技进步奖，1项工程设计和标准荣获省、部级优秀设计成果奖，6项新产品获国家专利。建筑标准设计在全国同行业中处于先进地位。该院以设计高质量、高水平、高效率、高信誉、真诚服务于社会为宗旨，热情欢迎海内外设计单位、建设单位、房地产开发公司、施工企业和建筑产品生产厂家洽谈设计项目，共同研究实施科研任务，推广各类建筑新技术、新工艺、新材料和新产品。

院长：沈泉兴
副院长兼总建筑师：周占环
副院长兼总工程师：唐民仑
地址：沈阳市和平区十一纬路87号
邮政编码：110003
联系电话：024-3862194
传真：024-3862194

购买建筑设计标准，请到辽宁省建筑设计标准化办公室发行室购买。
地址：沈阳市和平区十一纬路87号（沈阳市交通银行对面）
联系人：魏宝昌、李建业

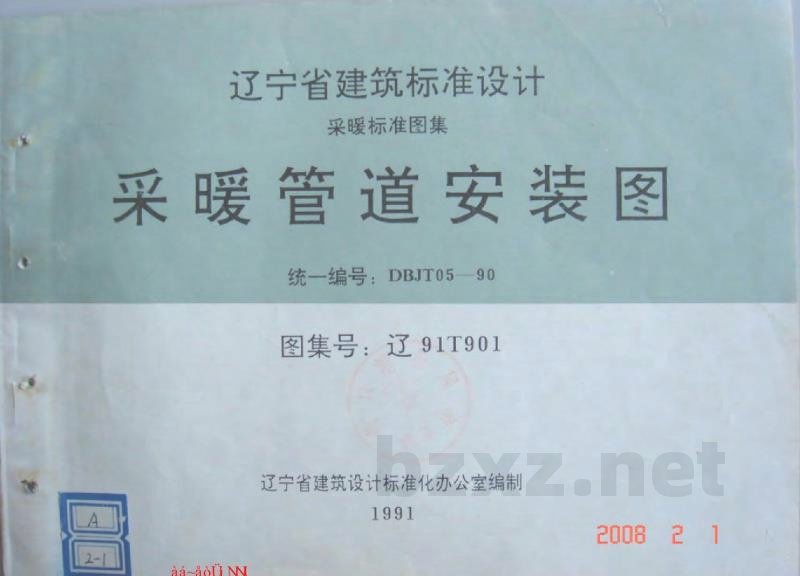

采暖管道安装图
图集号：辽91T901
统一编号：DBJT05-90
主编单位：辽宁省建筑设计标准化办公室
批准部门：辽宁省建设委员会
批准文号：辽建发（1992）46号
实行日期：1992年5月1日

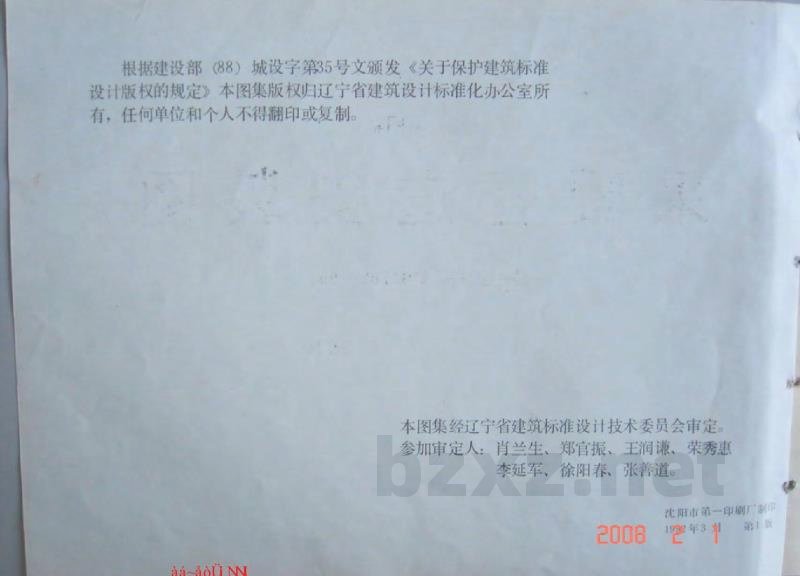

根据建设部（88）城设字第35号文颁发《关于保护建筑标准设计版权的规定》，本图集版权归辽宁省建筑设计标准化办公室所有，任何单位和个人不得翻印或复制本图集。

经辽宁省建筑标准设计技术委员会审定
审定人：肖兰生、郑官振、王润谦、荣秀惠、李延军、徐阳春、张善道
沈阳市第一印刷厂制印

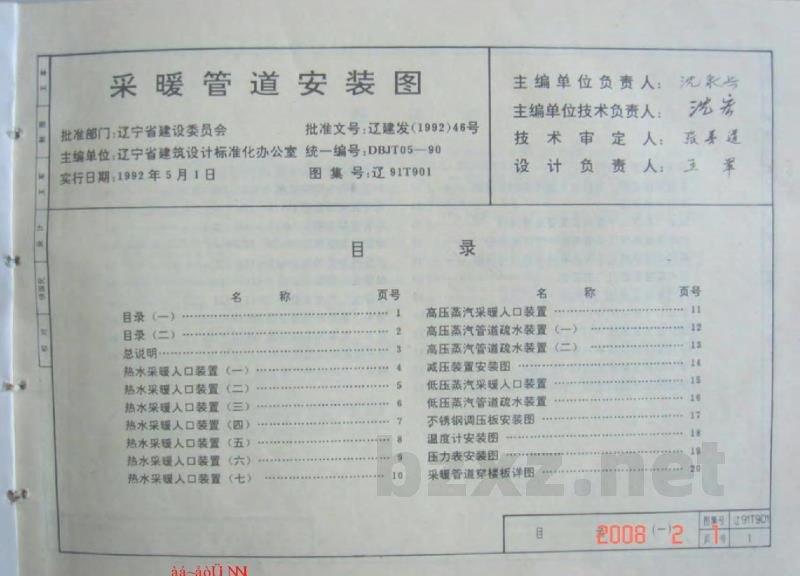

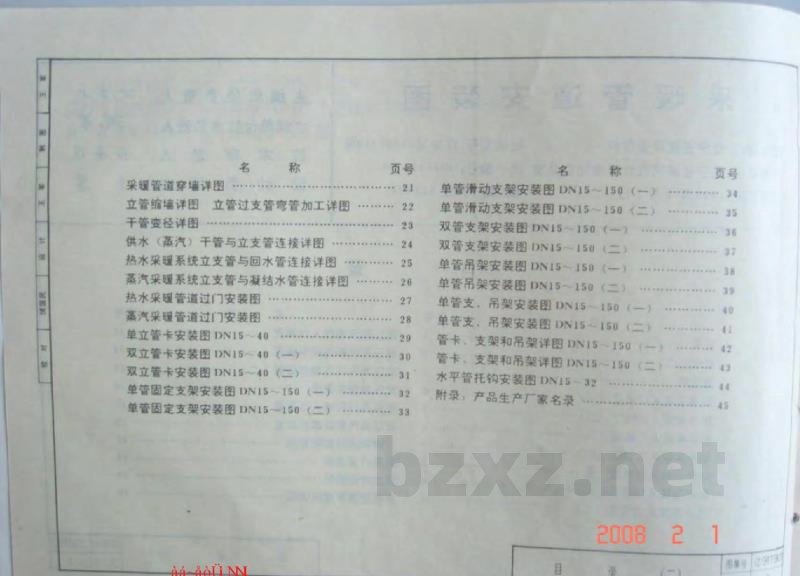

目录
一、总说明
二、热水采暖管道装置
三、高压蒸汽采暖管道装置
四、高压蒸汽管道疏水装置
五、减压装置安装图
六、低压蒸汽采暖管道装置
七、低压蒸汽管道疏水装置
八、不锈钢调压板安装图
九、温度计安装图
十、压力表安装图
十一、采暖管道穿楼板详图
十二、采暖管道穿墙详图
十三、立管缩墙详图
十四、立管过支管弯管加工详图
十五、管径变径详图
十六、供水（蒸汽）干管与立支管连接详图
十七、热水采暖系统立支管与回水管连接详图
十八、蒸汽采暖系统立支管与凝结水管连接详图
十九、热水采暖管道过门安装图
二十、蒸汽采暖管道过门安装图
二十一、单立管卡安装图 (DN15~40)
二十二、双立管卡安装图 (DN15~40)
二十三、单支管固定支架安装图 (DN15~150)
二十四、双管固定支架安装图 (DN15~150)
二十五、单管滑动支架安装图 (DN15~150)
二十六、双管滑动支架安装图 (DN15~150)
二十七、单管吊架安装图 (DN15~150)
二十八、双管吊架安装图 (DN15~150)
二十九、管卡、支架和吊架详图 (DN15~150)
三十、水平管托钧安装图 (DN15~32)
附录：产品生产厂家名录

总说明
1. 本图集适用于工业企业及民用建筑的室内采暖管道安装。
2. 采暖管道一般采用焊接钢管。管径DN32毫米以上为螺纹或法兰连接。
3. 管道安装坡度：对于热水管、汽水同向流动的蒸汽管，坡度一般为0.003，但不得小于0.002；汽水反向流动的蒸汽管，坡度不得小于0.005。
4. 采暖系统和地暖内的管道，均应按设计要求作保温处理。对于热水管、蒸汽管，如果余热不再利用且无需保温，可不作保温处理。
5. 管道上的阀门：热水系统采用球阀、快装球阀；蒸汽系统采用截止阀。管径DN50毫米以下采用丝扣连接；DN>50毫米采用法兰连接。管道采用法兰连接时，法兰应垂直于管道中心线，其密封面应相互平行，垫片采用快胶石棉垫，垫片不得突入管内，其外圆应与法兰螺栓孔为宜。
6. 管道支架、托架的安装位置应准确，与管道接触应紧固，支撑应牢靠。使用滑动支架与滑托与管体应留有适当的间隙，并留有一定的位移量。
7. 管道水平安装的支架间距按如下数据参考：
DN15: 2.0m; DN25: 3.0m; DN35: 4.0m; DN45: 5.0m; DN55: 6.0m; DN65: 7.0m; DN80: 10.0m; DN120: 15.0m
8. 焊接前，必须特别注意清除表面铁锈、污物、毛刺和内壁砂粒、铁芯等杂质。
9. 明装管道、管件、支架等涂制防锈底漆和银粉漆。对于潮湿房间的明装管、管件、支架等，除刷防锈漆外，还应喷涂两遍防锈漆。
10. 给水或送汽干管应敷设在热介质前进方向的右侧。
11. 室内采暖系统水压试验规定：
（1）工作压力不大于0.07MPa（表压）的热水采暖系统，应以系统最低点的工作压力的1.5倍作水压试验，同时在系统最高点，试验压力不得小于0.25MPa。
（2）工作压力超过0.07MPa的蒸汽采暖系统，应以系统顶点的工作压力加0.1MPa作水压试验，同时在系统顶点的试验压力不得小于0.3MPa。
（3）采暖系统作水压试验时，如果系统最低点试验压力大于放热器所能承受的最大试验压力，则应分层作水压试验。
水压试验的标准应在5分钟内压力降不大于0.2MPa为合格。
12. 本图集尺寸除标注外，均以毫米(mm)计。
13. 本图集未尽事项，按国家现行建筑及给排水规范执行。
