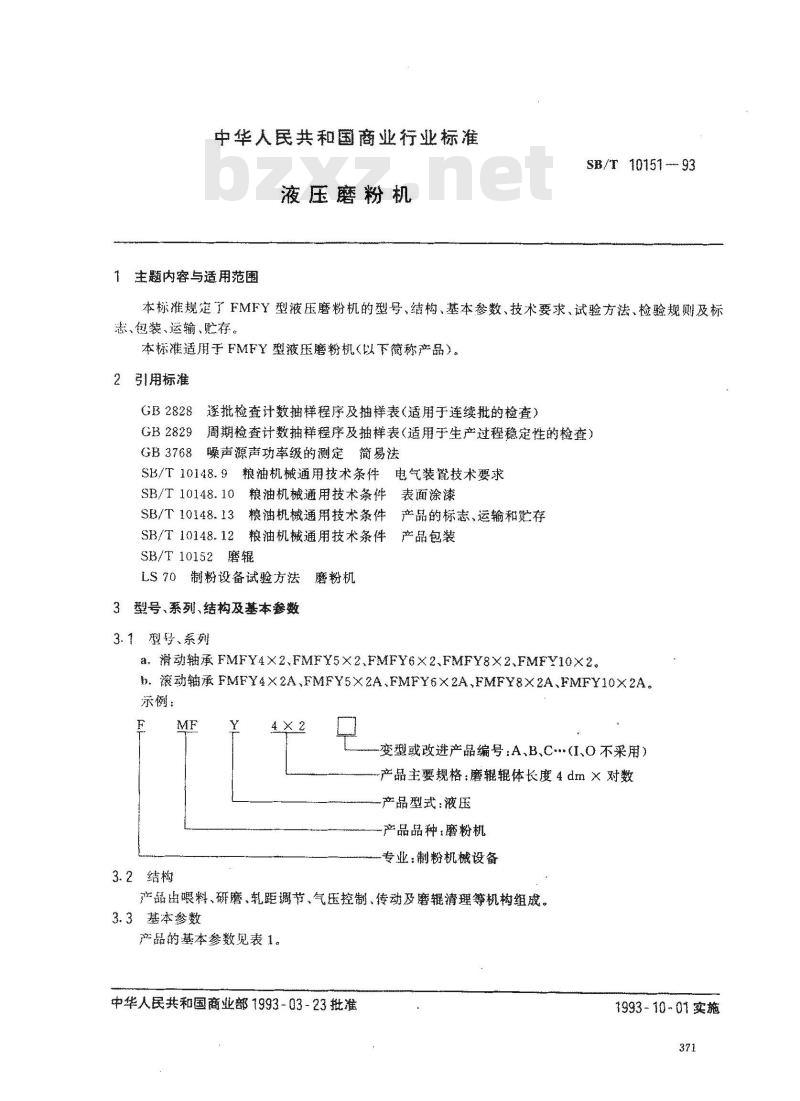

液压磨粉机
1主题内容与适用范围
SB/T 10151 -- 93
本标准规定了FMFY型液压磨粉机的型号、结构、基本参数、技术要求、试验方法、检验规则及标您、包装、运输、贮存。
本标准适用于FMFY型液压磨粉机（以下简称产品）。2引用标准
GB2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB2829周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB3768噪声源声功率级的测定简易法SB/T10148.9粮油机械通用技术条件电气装置技术要求SB/T10148.10粮油机械通用技术条件表面涂漆SB/T10148.13粮油机械通用技术条件产品的标志、运输和贮存SB/T10148.12粮油机械通用技术条件产品包装SB/T10152磨辊
L.S70制粉设备试验方法磨粉机
3型号、系列、结构及基本参数
3.1型号、系列
a，滑动轴承FMFY4X2、FMFY5×2、FMFY6X2、FMFY8X2、FMFY10X2。.滚动轴承FMFY4X2A,FMFY5X2A、FMFY6X2A,FMFY8X2A.FMFY10X2A。示例：
3.2结构
变型或改进产品编号：A、B、C.(I、O不采用）产品主要规格：磨辊辊体长度4dm×对数产品型式：液压
一产品品种，磨粉机
一专业：制粉机械设备
产品由喂料、研磨、轧距调节、气压控制、传动及磨辑辊清理等机构组成。3.3基本参数

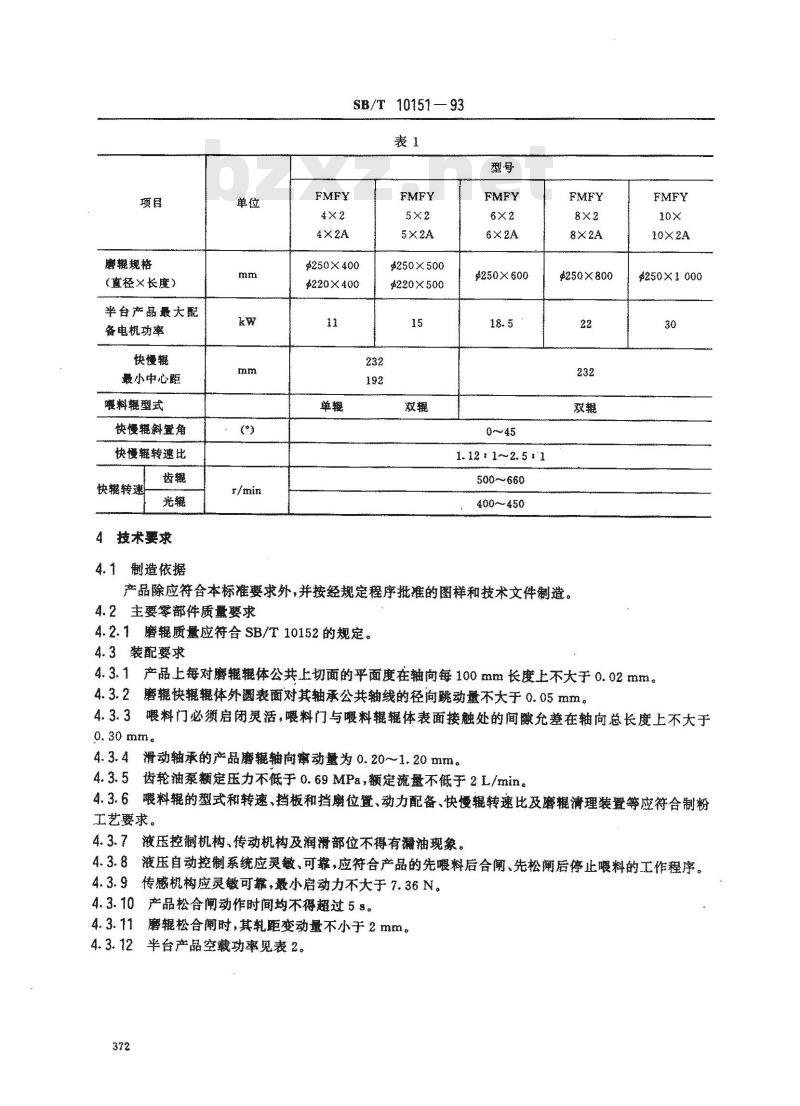

产品的基本参数见表1。
中华人民共和国商业部1993-03-23批准1993-10~01实施
磨辊规格
（直径×长度）
半台产品最大配
备电机功率
快慢辗
最小中心距
曦料糖型式
快慢辑斜置角
快慢辊转速比
快转速
4技术要求
4.1制造依据
SB/T10151—93
$250×400
$220X400
$250X500
4220×500
$250×600
1.121~2.51
500~660
400~~450
$250×800
产品除应符合本标准要求外，并按经规定程序批准的图样和技术文件制造。4.2主要零部件质量要求
4.2.1磨辊质量应符合SB/T10152的规定。4.3装配要求
$250×1000
4.3.1产品上每对磨辑辑体公共上切面的平面度在轴向每100mm长度上不大于0.02mm。4.3.2磨辊快撬辑体外圆表面对其轴承公共轴线的径向跳动量不大于0.05mm。4.3.3喂料门必须启闭灵活，喂料门与喂料辑辑体表面接触处的间隙允差在轴向总长度上不大于0. 30 mm。
4.3.4滑动轴承的产品磨辑轴向穿动量为0.20~1.20mm。4.3.5齿轮油蒸额定压力不低于0.69MPa，额定流量不低于2L/min。4.3.6喂料辊的型式和转速、挡板和挡扇位置、动力配备、快慢辊转速比及磨辑清理装置等应符合制粉工艺要求。
4.3.7液压控制机构、传动机构及润滑部位不得有漏油现象。4.3.8
液压自动控制系统应灵敏、可靠，应符合产品的先暖料后合闸、先松闸后停止暖料的工作程序。传感机糊粒灵敏可靠，小启动力不大7.36N。4.3.9
4.3.10产品松合闸动作时间均不得超过5$。4.3.11
磨辊松合阑时，其轧距变动量不小于2mm。半台产品空载功率见表2。
SB/T 10151- 93
10×2A

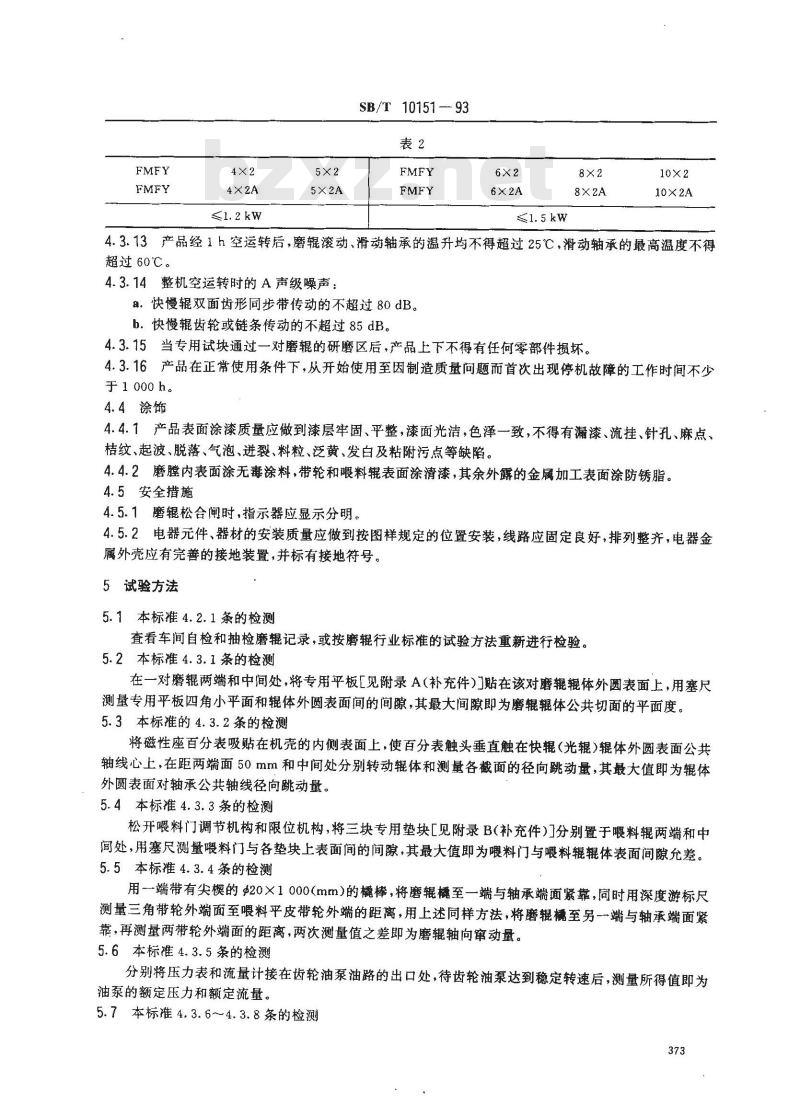

4.3.13产品经1h空运转后，磨辊滚动、滑动轴承的温升均不得超过25℃，滑动轴承的最高温度不得超过60℃。
4.3.14整机空运转时的A声级噪声：a.快慢辊双面齿形同步带传动的不超过80dB。b.快慢辊齿轮或链条传动的不超过85dB。4.3.15当专用试块通过一对磨辊的研磨区后，产品上下不得有任何零部件损坏。4.3.16产品在正常使用条件下，从开始使用至因制造质量问题而首次出现停机故障的工作时间不少于1000h。
4.4涂饰
4.4.1产品表面涂漆质量应做到漆层牢固、平整，漆面光洁，色泽一致，不得有漏漆、流挂、针孔、麻点、桔纹、起波、脱落、气泡、进裂、料粒、泛黄、发白及粘附污点等缺陷。4.4.2磨膛内表面涂无毒涂料，带轮和喂料辊表面涂清漆，其余外露的金属加工表面涂防锈脂。4.5安全措施
4.5.1磨辊松合闸时，指示器应显示分明。4.5.2电器元件、器材的安装质量应做到按图样规定的位置安装，线路应固定良好，排列整齐，电器金属外壳应有完善的接地装置，并标有接地符号。5试验方法
5.1本标准4.2.1条的检测
查看车间自检和抽检磨辊记录，或按磨辊行业标准的试验方法重新进行检验。5.2本标准4.3.1条的检测
在一对磨辊两端和中间处，将专用平板[见附录A（补充件）贴在该对磨辊辊体外圆表面上，用塞尺测量专用平板四角小平面和辊体外圆表面间的间隙，其最大间隙即为磨辊辊体公共切面的平面度。5.3本标准的4.3.2条的检测
将磁性座百分表吸贴在机壳的内侧表面上，使百分表触头垂直触在快辊（光辊)辊体外圆表面公共轴线心上，在距两端面50mm和中间处分别转动辊体和测量各截面的径向跳动量，其最大值即为辊体外圆表面对轴承公共轴线径向跳动量。5.4本标准4.3.3条的检测
松开喂料门调节机构和限位机构，将三块专用垫块[见附录B（补充件)分别置于喂料辊两端和中间处，用塞尺测量喂料门与各垫块上表面间的间隙，其最大值即为喂料门与喂料辊辊体表面间隙允差。5.5本标准4.3.4条的检测
用一端带有尖楔的$20×1000(mm)的棒，将磨辊至一端与轴承端面紧靠，同时用深度游标尺测量三角带轮外端面至喂料平皮带轮外端的距离，用上述同样方法，将磨辊至另一端与轴承端面紧靠，再测量两带轮外端面的距离，两次测量值之差即为磨辊轴向窜动量。5.6本标准4.3.5条的检测
分别将压力表和流量计接在齿轮油泵油路的出口处，待齿轮油泵达到稳定转速后，测量所得值即为油泵的额定压力和额定流量。
5.7本标准4.3.6～4.3.8条的检测373

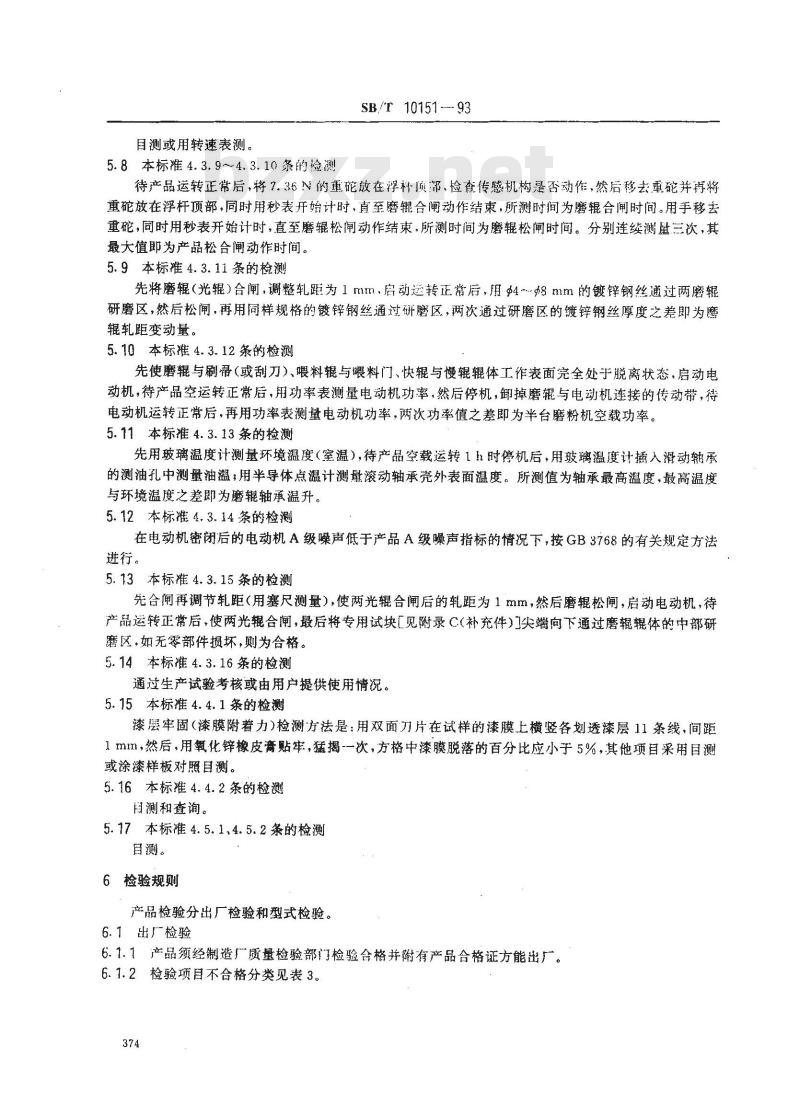

目测或用转速表测。
5.8本标准4.3.94.3.10条的俭测SB/T10151-93
待产品运转正常后，将7.36N的重碗放在浮杆顶部，检查传感机构是否动作，然后移去重能并再将重放在浮杆顶部，同时用秒表开始计时，直至磨辊合闸动作结束，所测时间为磨辊合闸时间。用手移去重碗，同时用秒表开始计时，直至磨辊松闸动作结束，所测时间为磨辑松闸时间。分别连续测量三次，其最大值即为产品松合闸动作时间。5.9本标准4.3.11条的检测
先将磨辊（光辊）合闸，调整轧距为1mm，启动运转正常后，月$4-g8mm的镀锌钢丝通过两磨辑研磨区，然后松闸，再用同样规格的镀锌钢丝通过研磨区，两次通过研磨区的镀锌钢丝厚度之差即为磨辊轧距变动量。
5.10本标准4.3.12条的检测
先使磨辊与刷帚（或刮刀）、喂料辊与喂料门、快辊与慢辊辊体工作表面完全处于脱离状态，启动电动机，待产品空运转正常后，用功率表测量电动机功率，然后停机，卸掉磨辊与电动机连接的传动带，待电动机运转正常后，再用功率表测量电动机功率，两次功率值之差即为半台磨粉机空载功率。5.11本标准4.3.13条的检测
先用玻璃温度计测量环境温度（室温），待产品空载运转1h时停机后，用玻璃温度计插入滑动翰承的测油孔中测量油温；用半导体点温计测量滚动轴承壳外表面温度。所测值为轴承最高温度，最高温度与环境温度之差即为磨辊轴承温升。5.12本标准4.3.14条的检测
在电动机密闭后的电动机A级噪声低于产品A级噪声指标的情况下，按GB3768的有关规定方法进行。
5.13本标准4.3.15条的检测
先合闸再调节轧距（用塞尺测量），使两光辊合闸后的轧距为1mm，然后磨辊松闸，启动电动机，待产品运转正常后，使两光辊合闸，最后将专用试块见附录C（补充件）尖端向下通过磨辊辑体的中部研磨区，如无零部件损坏，则为合格。5.14本标准4.3.16条的检测
通过生产试验考核或由用户提供使用情况。5.15本标准4.4.1条的检测
漆层牢固（漆膜附着力）检测方法是：用双面刀片在试样的漆膜上横竖各划透漆层11条线，间距1mm，然后，用氧化锌橡皮满贴牢，猛揭-一次，方格中漆膜脱落的百分比应小于5%，其他项目采用目测或涂漆样板对照目测。
5.16本标准4.4.2条的检测
自测和查询。
5.17本标准4.5.1,4.5.2条的检测目测。
6检验规则
产品检验分出厂检验和型式检验。6.1出厂检验

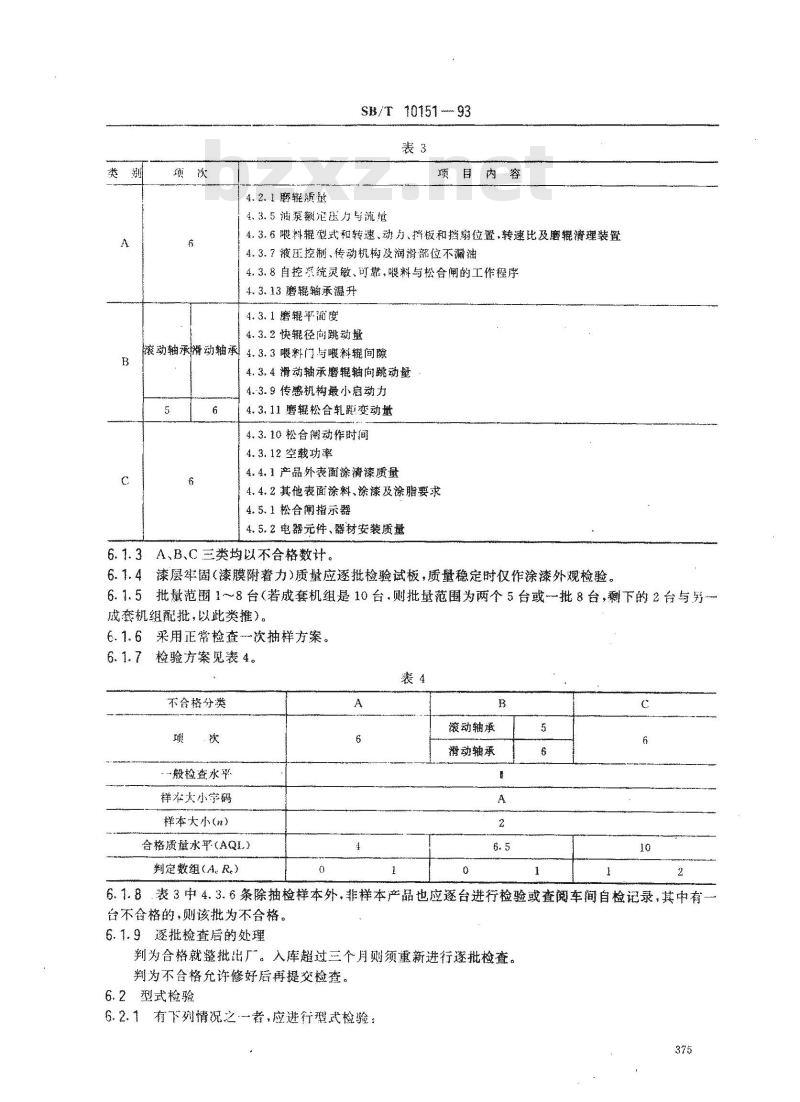

6.1.1产品须经制造厂质量检验部门检验合格并附有产品合格证方能出厂。6.1.2检验项目不合格分类见表3。374
4.2.1磨辑质量
SB/T 10151mm93
项目肉容
4.3.5油泵额定压力与流地
4.3.6喂料辑型式和转速、动力、抖板和挡扇位置转速比及磨辊理装置4.3.7液压控制、传动机构及润滑部位不漏油4.3.8自控兴统灵敏、可靠，喂料与松合闸的工作程序4.3.13磨辑轴承温升
4.3.1磨辊平面度
4.3.2快辑径向跳动量
滚动轴承滑动轴承4.3.3喂料门与喂料辊间隙4.3.4滑动轴承磨辊轴向跳动量
4.3.9传感机构最小启动力
4.3.11磨辑松合轧变动量
4.3.10松合潮动作时间
4.3.12空载功率
4.4.1产品外麦面涂漆质量
4.4.2其他表面涂料、涂漆及涂脂要求4.5.1松合闸指示器
4.5.2电器元件、器材安装质量
6.1.3A、B、C三类均以不合格数计。6.1.4漆层牵固（漆膜附着力)质量应逐批检验试板，质量稳定时仅作涂漆外观检验。6.1.5批量范围1～8台若成套机组是10台，则批量范围为两个5台戴批8台，剩下的2台与另成套机组配批，以此类推）
6.1.6采用正常检查一次抽样方案。6.1.7检验方案见表4。
不合格分类
般检查水平
样本大小字码
样本大小(n）
合格质量水平（AQL）
判定数组（AR.)
滚动轴承
滑动轴承
6.1.8.表3中4.3.6条除抽检样本外，非样本产品也应逐台进行检验或查阅车间自检记录，其中有一台不含格的，则该批为不合格。6.1.9逐批检查后的处理
判为合格就整批出厂。入库超过三个月则须重新进行逐批检查。判为不合格允许修好后再提交检查。6.2型式检验
6.2.1有下列情况之一者，应进行型式检验：375
SB/T 10151-- 93
a，新产品藏老产品转厂生产试制定型鉴定；b．正式生产后，如结构、材料、工艺有较大改变可能影响产品性能；C.停产年后，恢复生产，
，正常生产满一年，
e，国家质量监督部门提出要求。6.2.2检验项目不合格分类见表5。表5
滚动轴承滑动轴承滚动轴承滑动轴承7
项目内容
4.1产品符合图样、技术文件
4.3.15试块通过磨研磨区
其余同表3A类各条
4、3.14整机躁声
4.3.16无故障工作时间
其余同表3B类各条
同表3C类各条
4.1产品符合图样、技术文件
4.3.15试块通过磨机研磨区
其余同表3A类各条
4.3.14整机噪声
其余同表 3B类有关各条
同表3C类各条
6.2.3检验对象a、b的产品既作全项目（包括4.1条)的出厂检验，又作生产试验和性能试验，生产试验周期不得于2000h，性能试验次数不得于五次，试验工艺部位为1心1皮，试验方法按LS70进行。检验对象c、d、e的产品只作全项目的出厂检验，不作生产试验和性能试验。6.2.4型式检验的样本应从出厂检验合格的产品中抽取。6.2.5A、B、C三类均以不合格数计。6.2.6采用判别水平1的一次抽样方案。6.2.7检验方案见表6。
不合格分类
判别水平
样本大小(n）
不合格质量水平(RQL)
判延数组(A。 R)
6.2.8周期检查后的处置
周期检查合格后，才能进行遂批检查。0
滚动轴承
滑动轴承
滚动轴承
滑动轴承
周期检查不合格，属下列博况之一者，允许纠正后重新进行周期检查。a。试验设备出故障或操作上的错误；b。造成周期检查不合格的原因能马上纠正；c。造成周期检查不合格的产品可以修复若不属上述情况，则应暂时停止逐批检查。376
7标志、包装、运输及贮存
7.1标志
SB/T 10151-93
7.1.1产品应标有产品标牌、操作和安全标志，固定在图样规定的位置上。7.1.2产品标牌必须标有产品型号及名称、制造厂名，制造日期、产品批号（或产品编号）等标志。7.2包装
7.2.1产品应采用整机箱式包装，出口包装应按出口包装国家标准包装。7.2.2产品应防潮处理。
7.2.3随机文件：
理。产品合格证：
、产品使用说明书：
c．产品装箱单。
7.2.4包装箱箱面应涂有产品型号及名称、箱体尺寸（长×宽×高）毛重、收货单位、发货单位、到站（港）、发站（港）、出厂编号、吊装、安全及注意事项等标志。出口包装箱面必须同时涂有英文标志。7.3运输及贮存
7.3.1运输时应按吊装、安全标志婴求装卸，必须做到轻吊、轻放、不得倾斜，倒置或碰撞。7.3.2产品应贮存在通风干燥处，不得受潮、雨淋或水漫，在正带情况下，产品自出厂之日起，保证半年内不锈蚀。
专用平板结构、尺寸见图A1、表A1AT
SB/T 10151—93
附录A
专用平板
（补充件）
200～400
1-60×60
磨撬辑体直径
A2精度等级二级。
A3材料为HT200
A4数量1件。
附录B
专用垫块
（补充件）
专用垫块结构。尺寸见图B1。
注：图中R值为喂料半径。
B2材料为HT200
数量3件。
专用试块结构、尺寸见图C1和表C1。C1
SB/T10151--93
附录C
专用试块
（补充件）
C2材料为A2。
3按备数。
最天士。.
SB/T 10151—93
附录D
检验用仪器仪衰器具
(参考件）
磁性座百分表（精度1级，分度值0.01mm）塞尺（量程0.2~～0.5mm）
深度游标尺（分度值0.02mm）
重(四等)
秒表（±0:1s/min）
三相功率表(精度1级）
玻璃温度计(分度值0.1℃）
半导体点温计（误差士1℃)
Ⅱ型精密声级计(A)
压力表（精度1.5级）
流量计（误差士0.011）
转速表（0~2000r/min）
双面刀片
镀锌钢丝（$4~8mm）
附加说明：
本标准由中华人民共和国商业部提出并归口。本标准由江苏省无锡粮食机械厂负责起草。本标准主要起草人李恒善、华志平、祝锡中。380
