GB/T2861.8-1990
已作废
　点击下载此标准

基本信息

标准号：
GB/T 2861.8-1990
标准名称：
冲模导向装置 C型导套
标准类别：
国家标准(GB)
英文名称：
C-type guide sleeve for die guides
标准状态：
已作废
发布日期：
1990-07-23
实施日期：
1991-05-01
作废日期：
2008-10-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
43.27 KB

标准分类号

标准ICS号：
机械制造>>无屑加工设备>>25.120.30模制设备和铸造设备
中标分类号：
机械>>工艺装备>>J46模具

关联标准

替代情况：
替代GB 2861.8-1981;被GB/T 2861.4-2008代替

出版信息

出版社：
中国标准出版社
页数：
3页
标准价格：
8.0 元

其他信息

首发日期：
1981-12-29
复审日期：
2004-10-14
起草单位：
桂林电器科研所
归口单位：
全国模具标准化技术委员会
发布部门：
国家标准化管理委员会
主管部门：
国家标准化管理委员会
相关标签：
冲模导向装置

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

GB/T 2861.8-1990 冲模导向装置 C型导套 GB/T2861.8-1990

标准内容

部分标准内容：

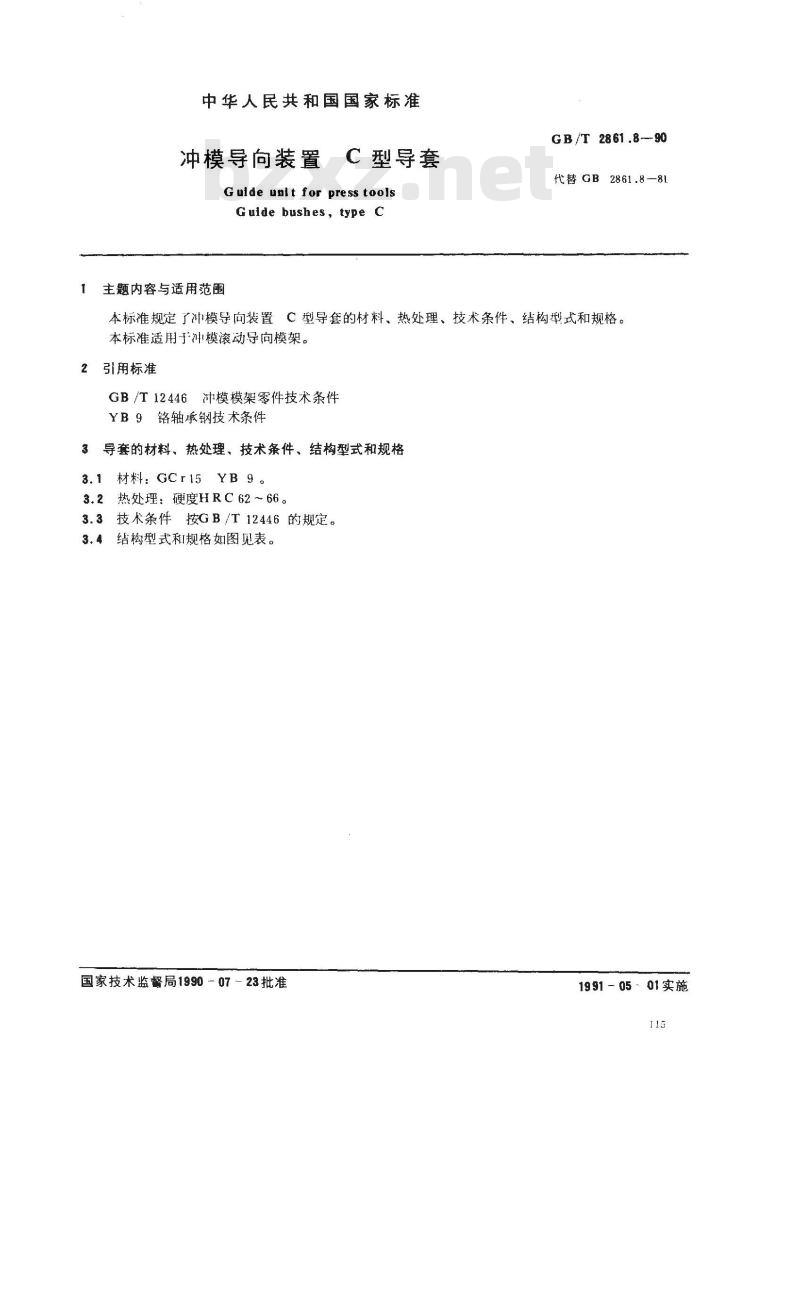

中华人民共和国国家标准
冲模导向装置
C型导套
Gulde unit for press tools
Guide bushes, type C
主题内容与适用范围
GB/T 2861.8—90
代替GB2861.8—81
本标准规定了冲模导向装置C型导套的材料、热处理、技术条件、结构型式和规格。本标准适用于冲模滚动导向模架。2引用标准
GB/T12446
冲模模架零件技术条件
YB9铬轴承钢技术条件
导套的材料、热处理、技术条件、结构型式和规格3
3.1 材料：GCr15 YB 9。
3.2热处理：硬度HRC62~66。
3.3技术条件按GB/T12446的规定。3.4结构型式和规格如图见表。
国家技术监督局1990-07-23批准1991-05-01实施免费标准下载网bzxz
GB/T 2861.8-90
R*电制造广决定。
3.5标记示例：

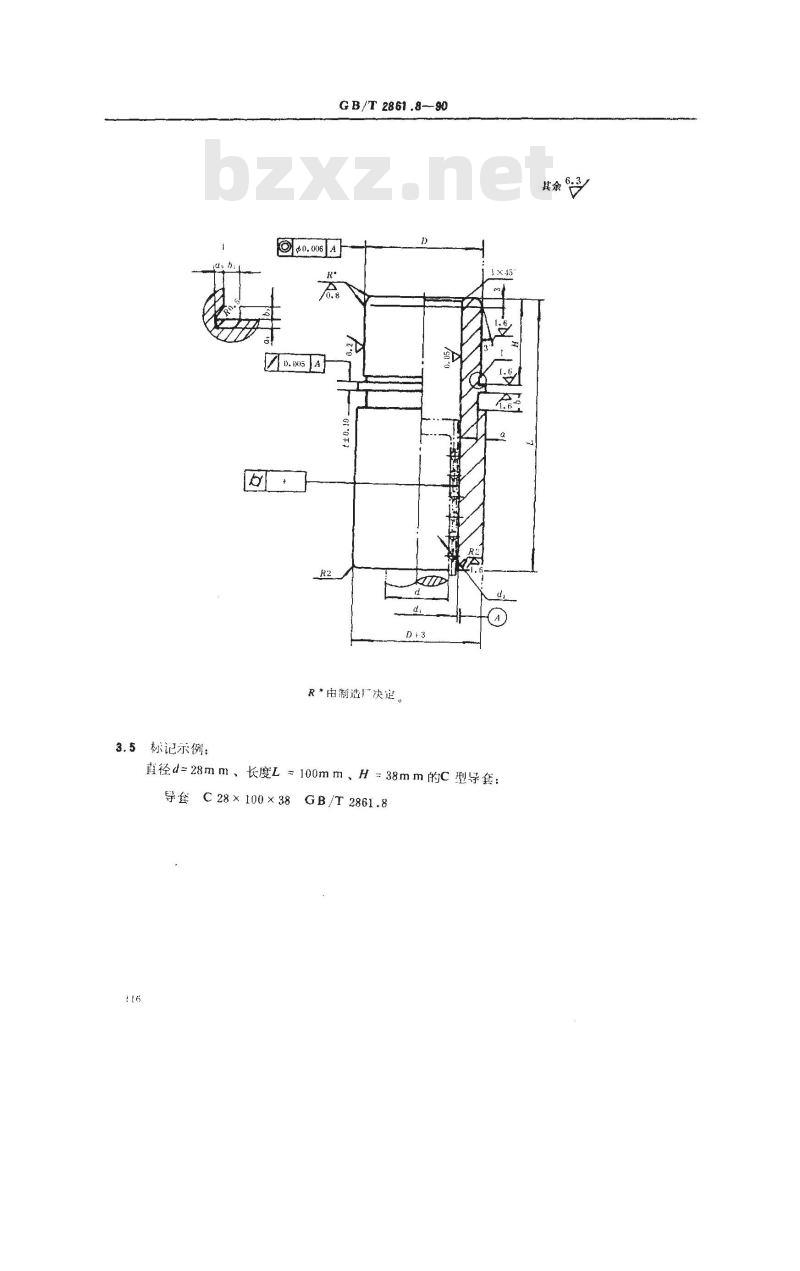

直径d=28mm、长度L=100mm、H=38mm的C型导套：导套 C 28× 100 ×38 GB/T 2861.816
其余6.3

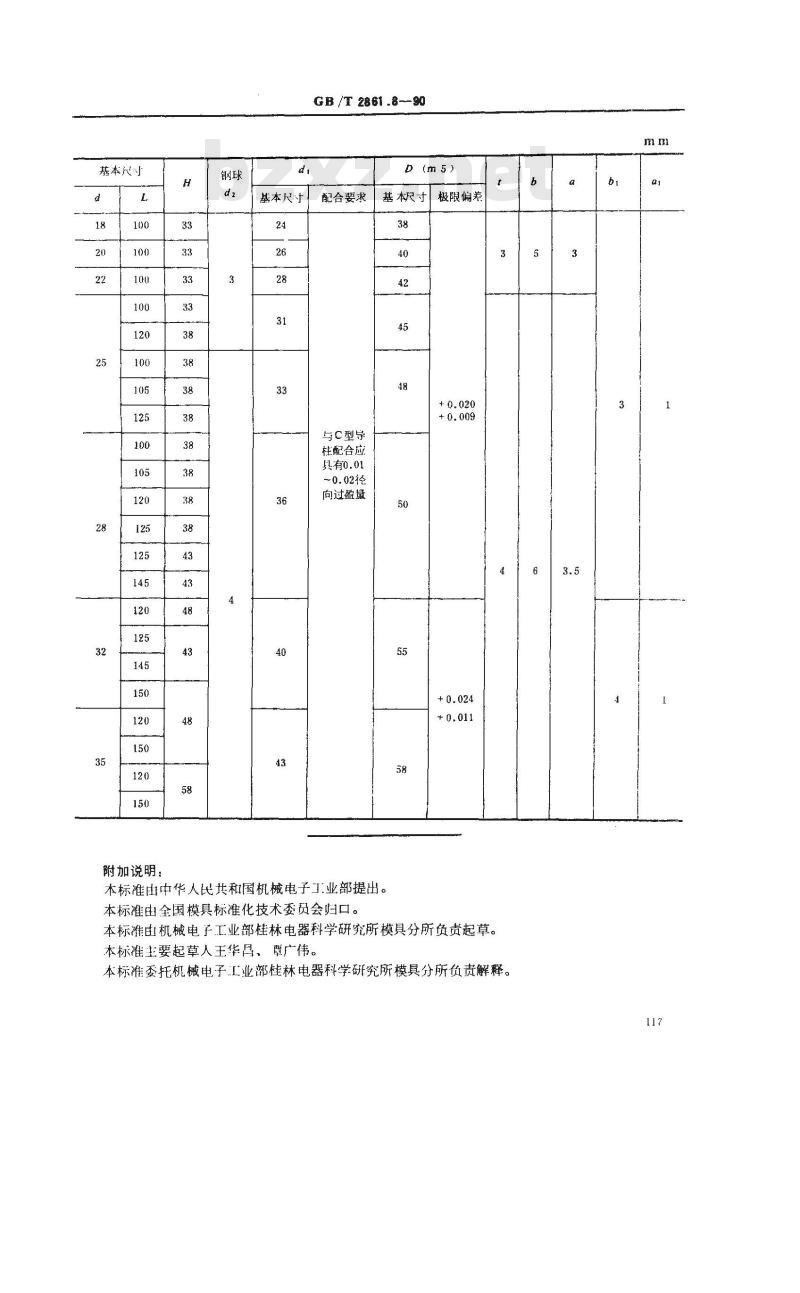

基本尺寸
基本尺寸
GB/T 2861.8--90
D (m5)
配合要求
与C型导
柱配合应
具有0.01
向过盈量
附加说明：
本标准出中华人民共和国机械电子工业部提出。本标准由全国模具标准化技术委员会归口。极限偏差
本标准由机械电子工业部桂林电器科学研究所模具分所负责起草。本标准主要起草人王华昌、覃广伟。3
本标准委托机械电子工业部桂林电器科学研究所模具分所负责解释。5
