【国家标准(GB)】冲模导向装置衬套

本网站发布时间： 2024-08-11 13:42:12

GB/T2861.14-1990
已作废
　点击下载此标准

基本信息

标准号：
GB/T 2861.14-1990
标准名称：
冲模导向装置衬套
标准类别：
国家标准(GB)
英文名称：
Die guide bushing
标准状态：
已作废
发布日期：
1990-07-23
实施日期：
1991-05-01
作废日期：
2008-10-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
51.84 KB

标准分类号

标准ICS号：
机械制造>>无屑加工设备>>25.120.30模制设备和铸造设备
中标分类号：
机械>>工艺装备>>J46模具

关联标准

替代情况：
替代GB 2861.14-1981;被GB/T 2861.9-2008代替

出版信息

出版社：
中国标准出版社
页数：
4页
标准价格：
8.0 元

其他信息

首发日期：
1981-12-29
复审日期：
2004-10-14
起草单位：
桂林电器科研所
归口单位：
全国模具标准化技术委员会
发布部门：
国家标准化管理委员会
主管部门：
国家标准化管理委员会
相关标签：
冲模导向装置衬套

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

GB/T 2861.14-1990 冲模导向装置衬套 GB/T2861.14-1990

标准内容

部分标准内容：

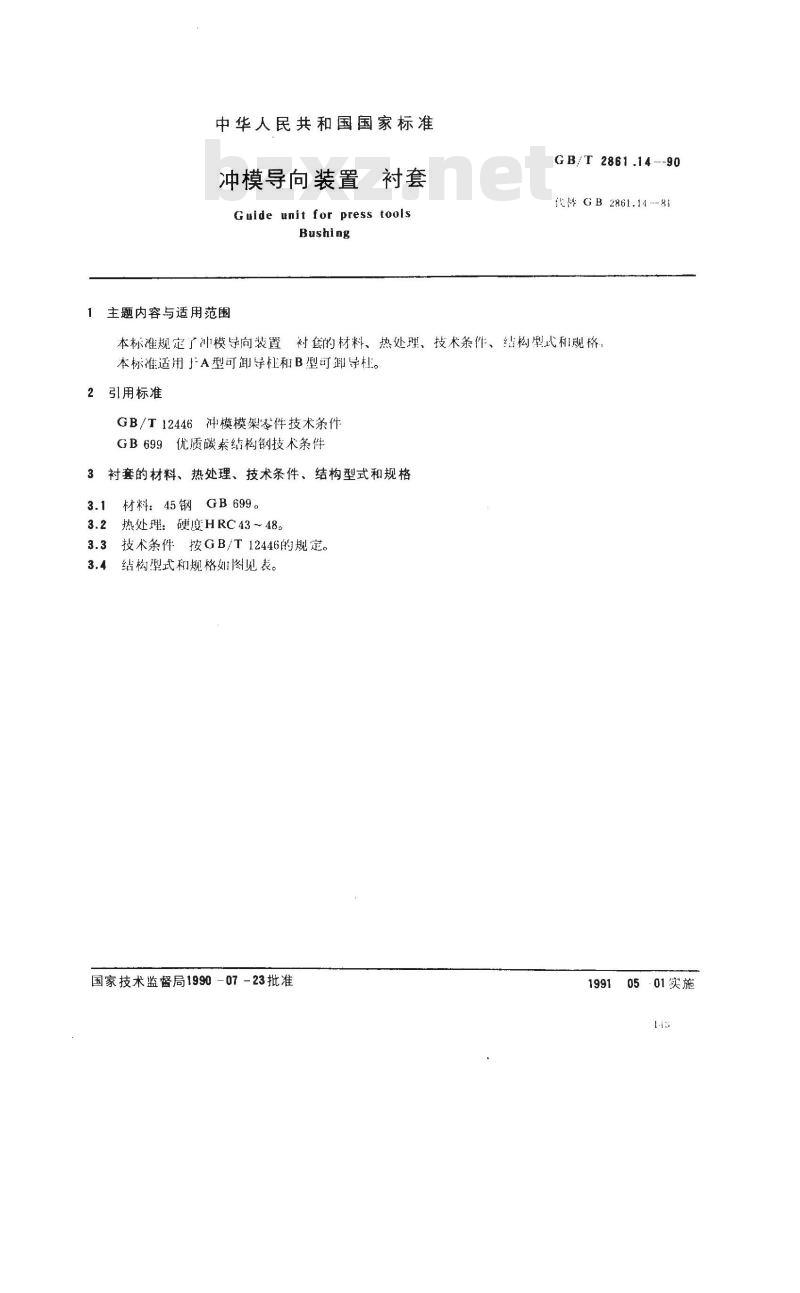

中华人民共和国国家标准
冲模导向装置
Guide unit for press tools
Bushing
主题内容与适用范围
GB/T 2861.14 --90
代体GB 2861.14 --81
本标准规定了冲模导向装置衬的材料、热处理、技术条件、结构型式和觀格，本标准适用于A型可卸导柱和B型可卸导杠。引用标准
GB/T12446冲模模架零件技术条件GB699优质碳素结构钢技术条件
3衬套的材料、热处理、技术条件、结构型式和规格3.1材料：45钢GB699。
3.2热处理：硬度HRC43~48。

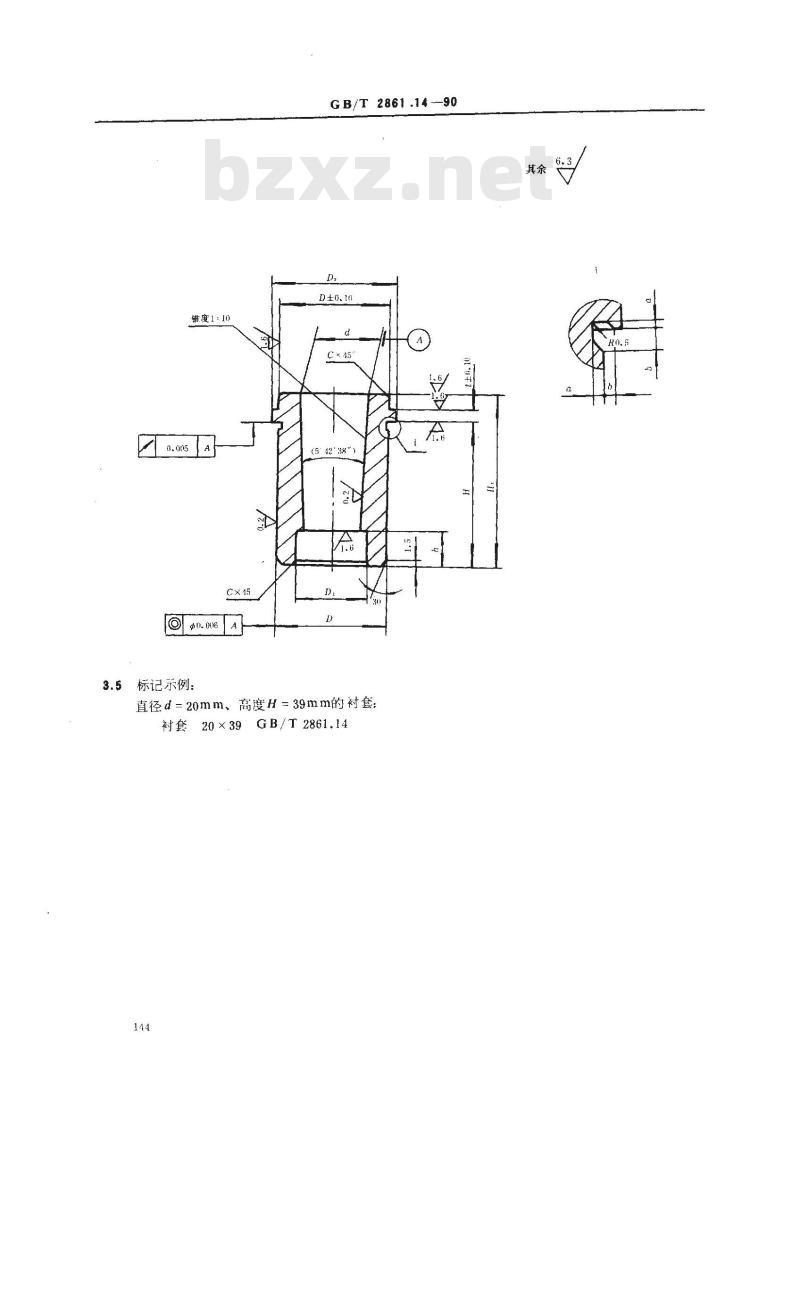

3.3技术条件按GB/T12446的规定。3.4结构型式和规格如图见表。
国家技术监督局1990-07-23批准199105·01实施bzxz.net
GB/T 2861.14--90
542'38″
3.5标记示例：
直径d=20mm、高度H=39mm的衬套衬套20×39GB/T2861.14

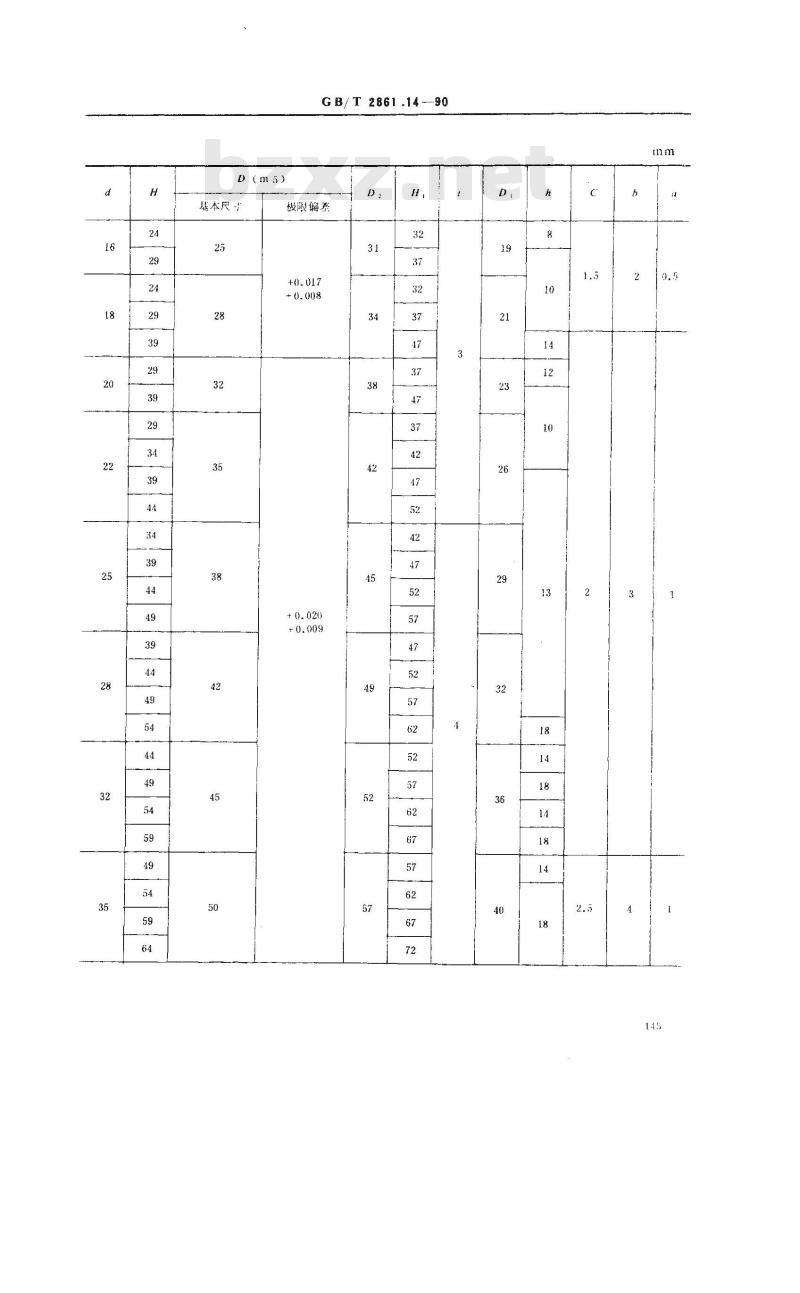

基本尺
GB/T 2861 .14 -90
极限偏差
基本尺寸
G B/T2861 .14-90
极限偏差

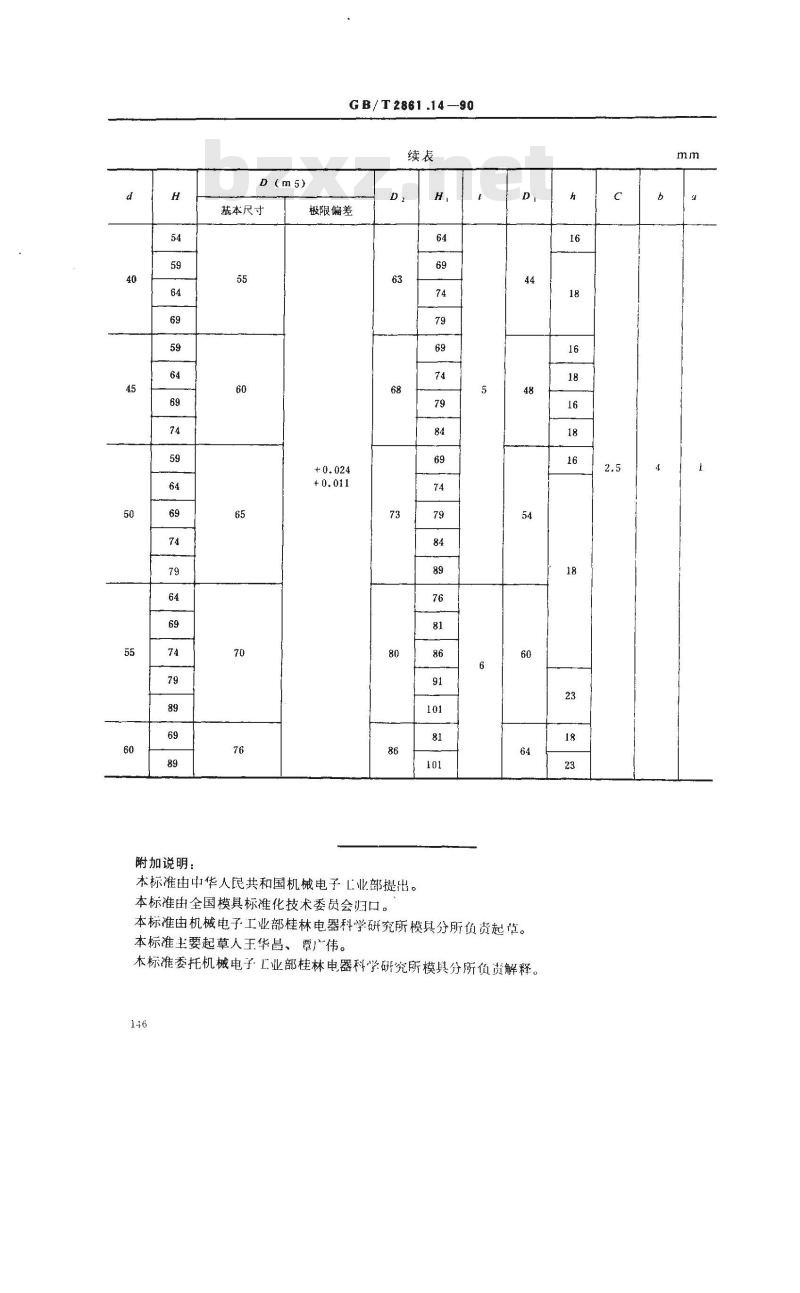

附加说明：
本标准由中华人民共和国机械电子「业部提出。H
本标准由全国模具标准化技术委员会归口。本标准由机械电子工业部桂林电器科学研究所模具分所负责起草。本标准主要起草人王华昌、覃广伟。本标准委托机械电子工业部桂林电器科学研究所模具分所负解释。146
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
