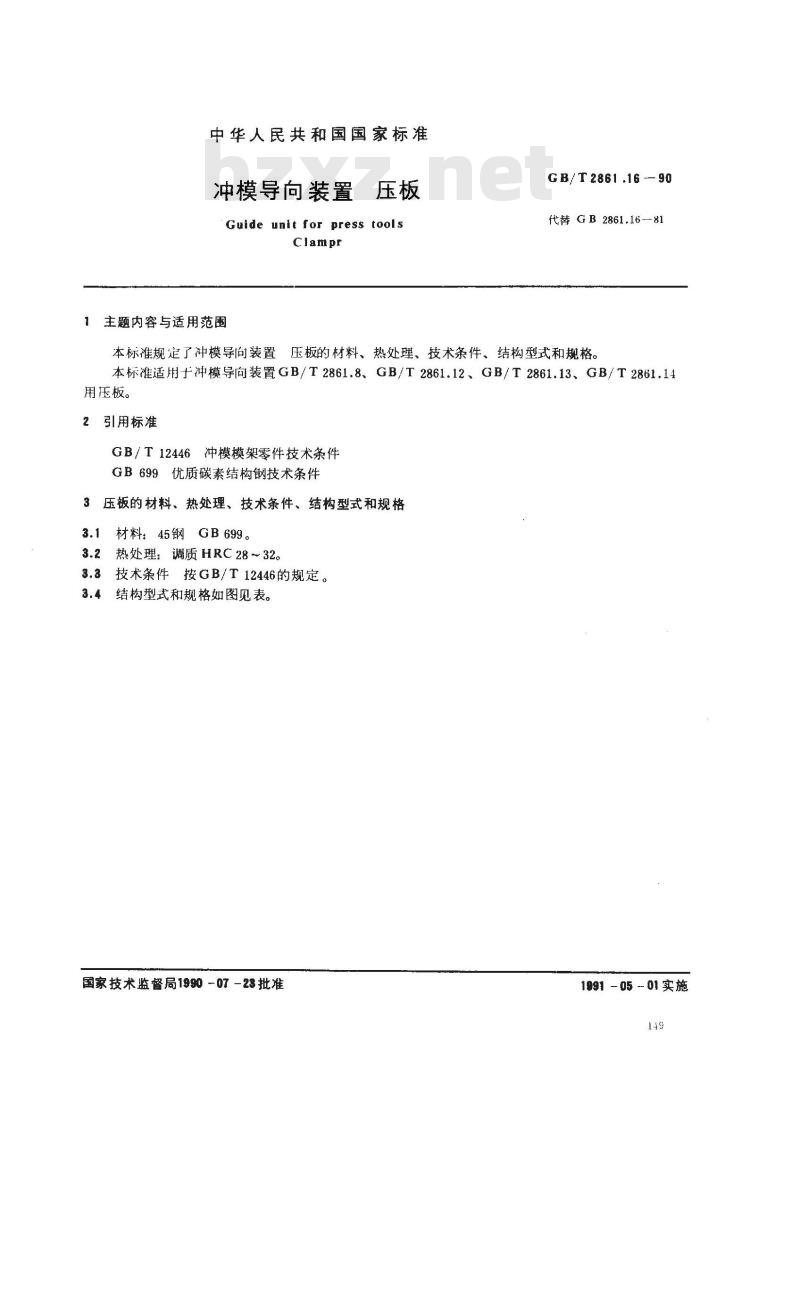

中华人民共和国国家标准
冲模导向装置
Guide unit for press tools
Clampr
主题内容与适用范围
GB/T 2861 .16 - 90
代替GB2861.16—81
本标准规定了冲模导向装置压板的材料、热处理、技术条件、结构型式和规格。本标准适用十冲模导向装置GB/T2861.8、GB/T2861.12、GB/T2861.13、GB/T2861.14用压板。
引用标准
GB/T12446冲模模架零件技术条件GB699优质碳素结构钢技术条件
压板的材料、热处理、技术条件、结构型式和规格3
3.1材料：45钢GB699。
3.2热处理：调质HRC28~32。

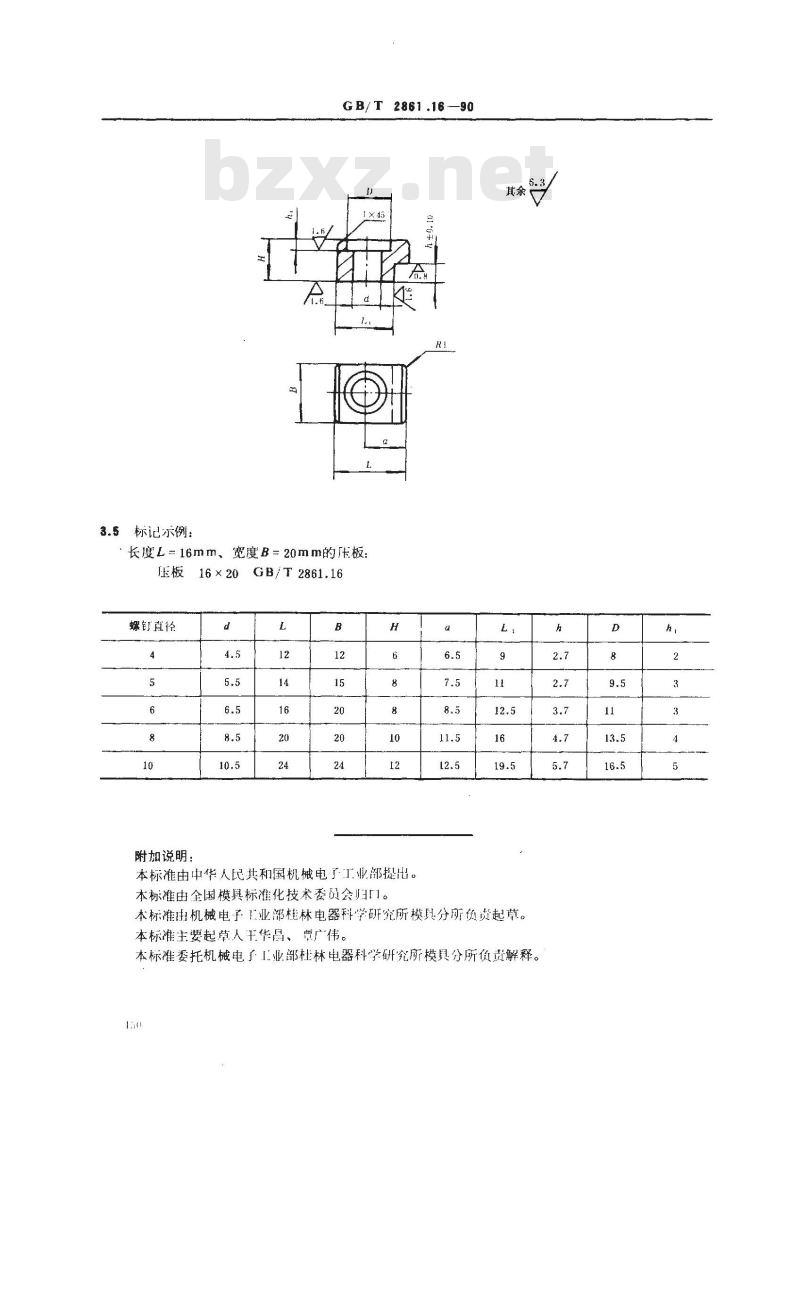

3.3技术条件按GB/T12446的规定。3.4结构型式和规格如图见表。
国家技术监督局1990-07-23批准1991-05-01实施
3.5标记示例：
GB/T 2861.16—90
长度L=16mm、
宽度B=20mm的压板：
16×20GB/T2861.16www.bzxz.net
螺钉直径
附加说明：
本标准由中华人民共和国机械电了工业部提出。本标准由全国模具标准化技术委员会归。11.5
本标准油机械电子业部耗林电器科学研究所模具分所负质起草。本标准主要起草人王华昌、覃广伟。本标准委托机械电子工业部柱林电器科学研究所模具分所负责解释。130
