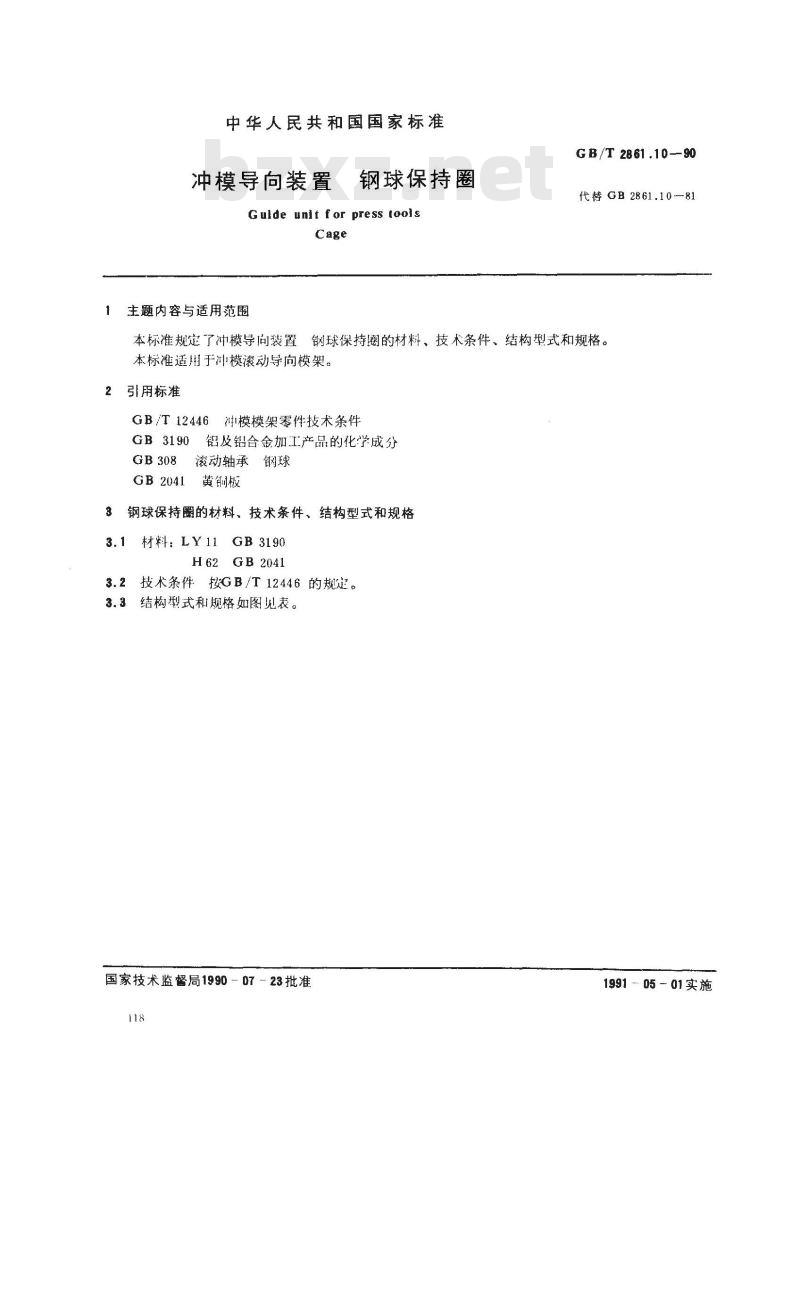

中华人民共和国国家标准
冲模导向装置
钢球保持圈
Guide unit for press tools
主题内容与适用范围
GB/T 2861.10--90
代替GB2861.10-81
本标准规定了冲模导向装置钢球保持圈的材料、技术条件、结构型式和规格。本标准适用于冲模滚动导向模架。引用标准
GB/T12446冲模模架零件技术条件GB3190铝及铝合金加工产品的化学成分GB308滚动轴承钢球
GB2041黄铜板
钢球保持圈的材料、技术条件、结构型式和规格3
3.1材料：LY11 GB3190
GB2041
2技术条件按GB/T12446的规定。3.2
结构型式和规格如图见表。
国家技术监督局1990-07-23批准118
1991~05-01实施

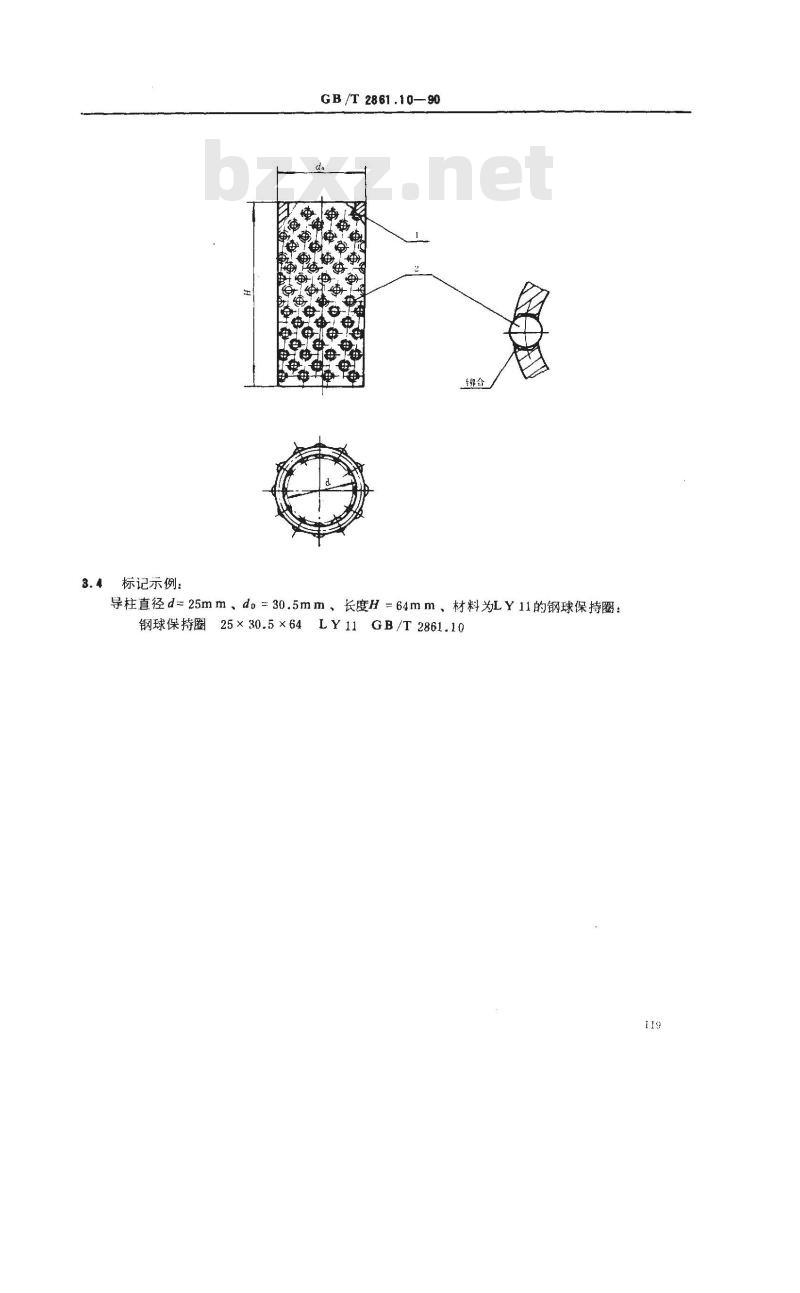

3.4标记示例：
GB/T2861.10—90
导柱直径d=25mm、d。=30.5mm、长度H=64mm、材料为LY11的钢球保持圈：钢球保持圈25×30.5×64LY11GB/T2861.10119
导柱直径此内容来自标准下载网

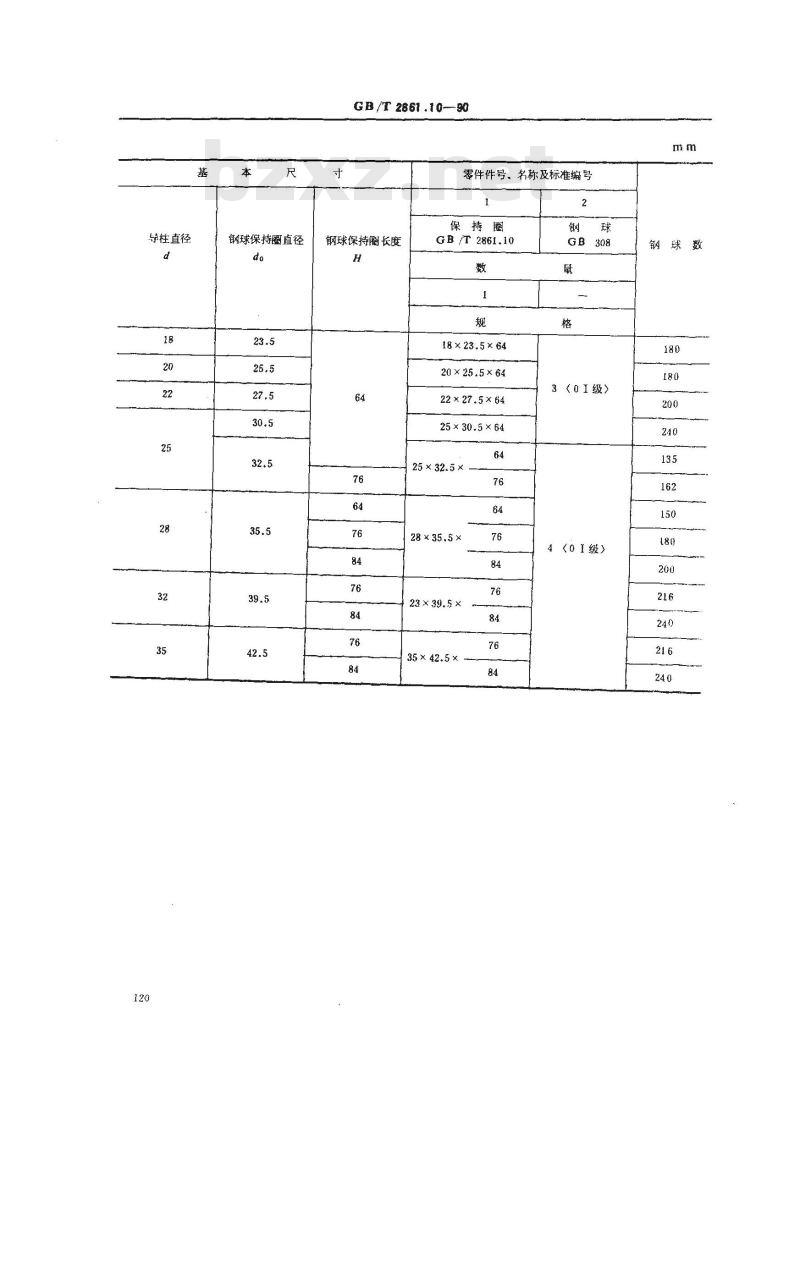

钢球保持圈直径
GB/T 2861 .10--90
零件件号、名称及标准编号
钢球保持圈长度
保持圈
GB /T 2861.10
18 × 23.5 × 64
20 ×25.5×64
22×27.5×64
25 ×30.5 ×64
25×32.5×
28 ×35.5 ×
23 × 39.5 ×
35×42.5×
3（0I级〉
４（0Ｉ级）
钢球数
寻柱直径
GB /T 2861.10--90

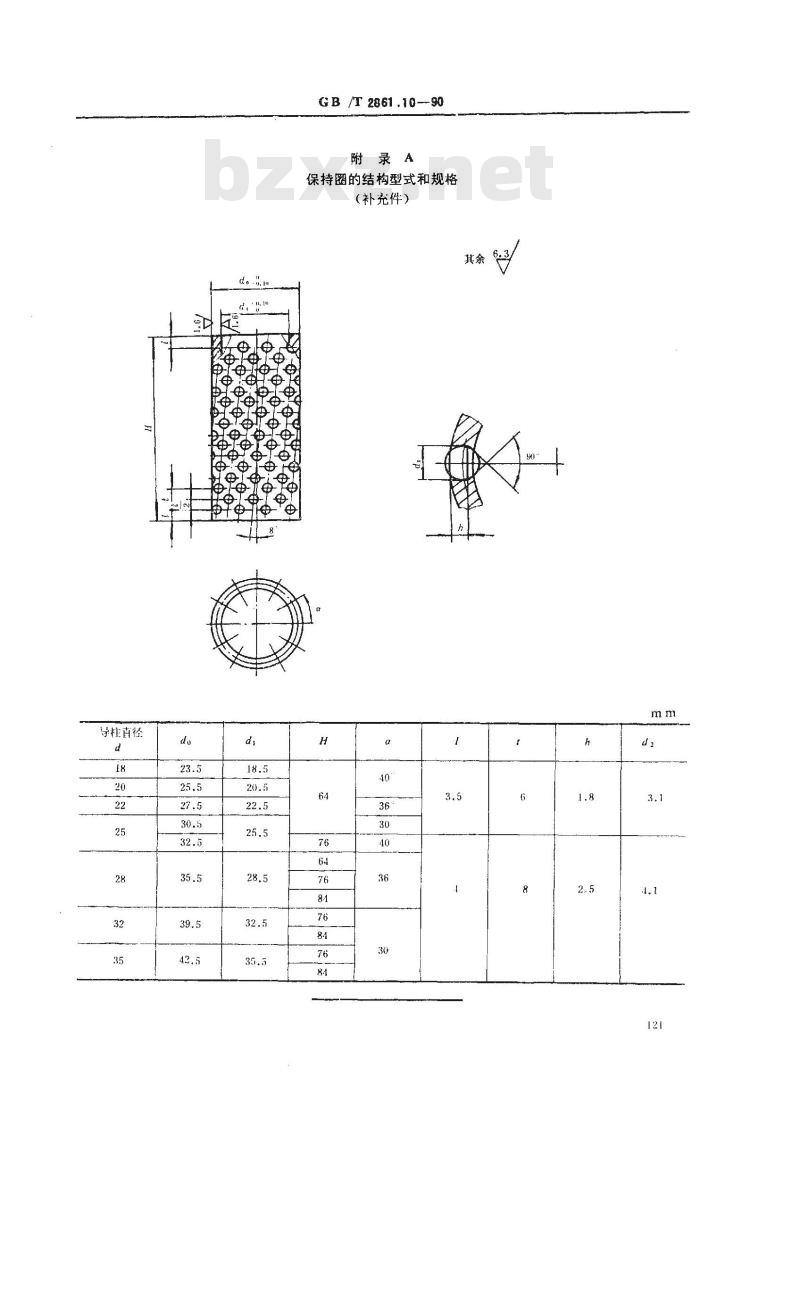

附录A
保持圈的结构型式和规格
（补充件）
GB/T2861.10—90

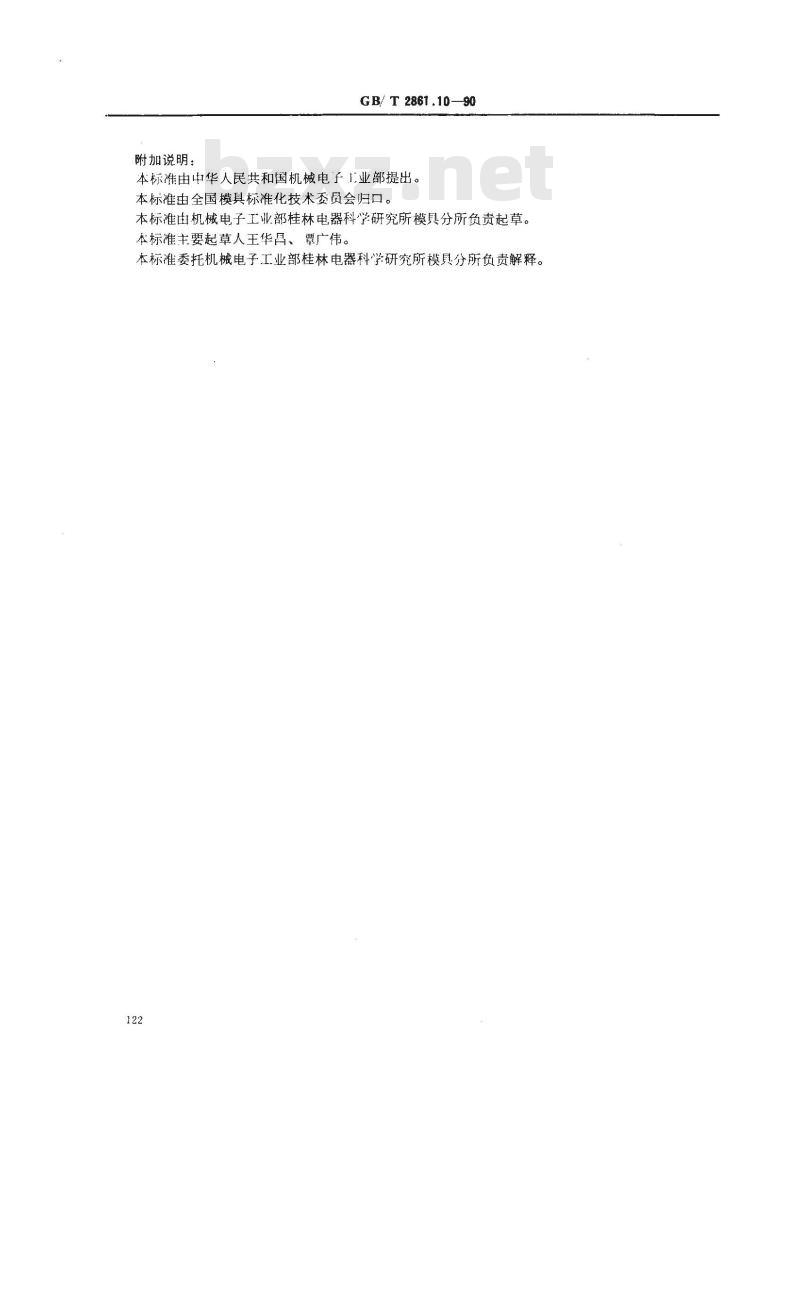

附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由全国模具标准化技术委员会归口。本标准由机械电子工业部桂林电器科学研究所模具分所负责起草。本标准主要起草人王华昌、覃广伟。本标准委托机械电子工业部桂林电器科学研究所模具分所负责解释。122
