【国家标准(GB)】冲模导向装置 A型导套

本网站发布时间： 2024-08-11 13:47:30

GB/T2861.6-1990
已作废
　点击下载此标准

基本信息

标准号：
GB/T 2861.6-1990
标准名称：
冲模导向装置 A型导套
标准类别：
国家标准(GB)
英文名称：
Type A guide bushing for die guides
标准状态：
已作废
发布日期：
1990-07-23
实施日期：
1991-05-01
作废日期：
2008-10-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
54.57 KB

标准分类号

标准ICS号：
机械制造>>无屑加工设备>>25.120.30模制设备和铸造设备
中标分类号：
机械>>工艺装备>>J46模具

关联标准

替代情况：
替代GB 2861.6-1981;被GB/T 2861.3-2008代替

出版信息

出版社：
中国标准出版社
页数：
4页
标准价格：
8.0 元

其他信息

首发日期：
1981-12-29
复审日期：
2004-10-14
起草单位：
桂林电器科研所
归口单位：
全国模具标准化技术委员会
发布部门：
国家标准化管理委员会
主管部门：
国家标准化管理委员会
相关标签：
冲模导向装置

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

GB/T 2861.6-1990 冲模导向装置 A型导套 GB/T2861.6-1990

标准内容

部分标准内容：

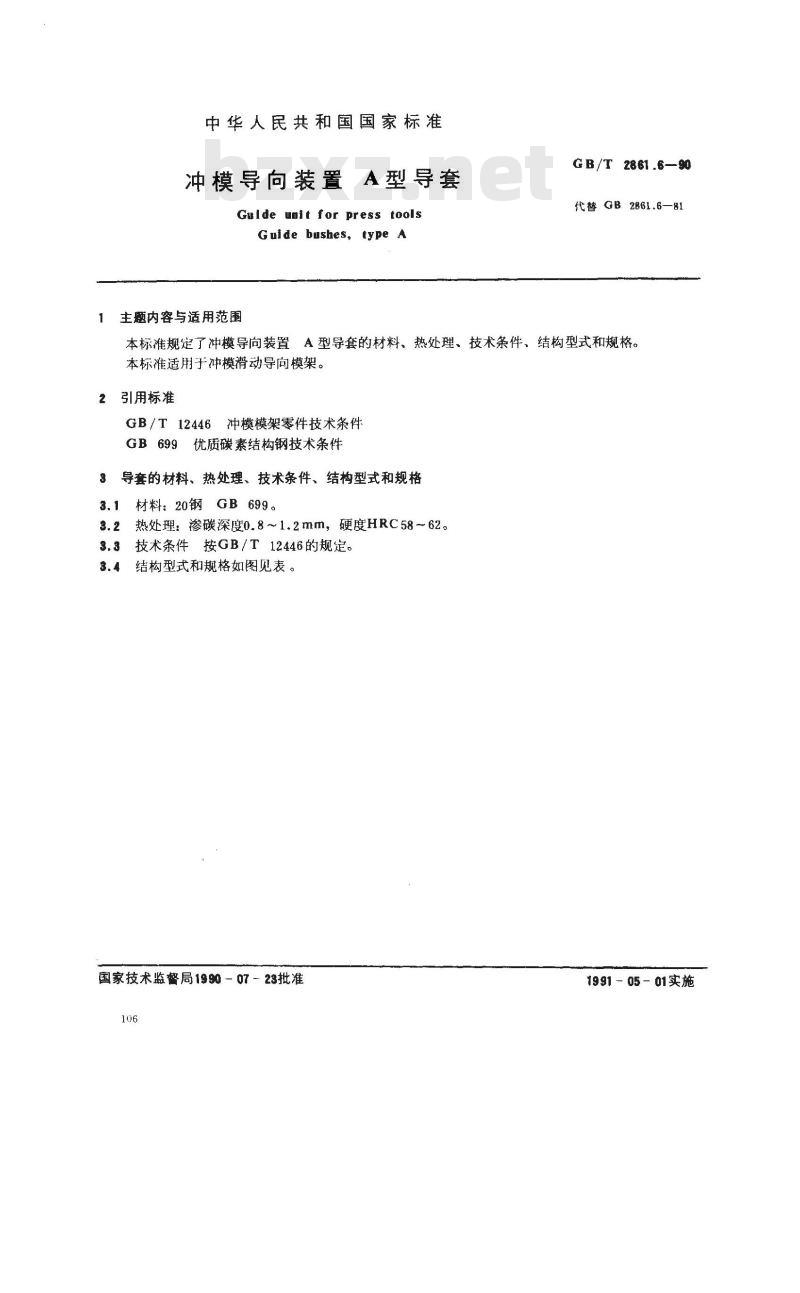

中华人民共和国国家标准
冲模导向装置A型导套
Guide unit for press tools
Guide bushes, type A
主题内容与适用范围
GB/T 2861.690
代替GB 2861.6—81
本标准规定了冲模导向装置A型导套的材料、热处理、技术条件、结构型式和规格。本标准适用于冲模滑动导向模架。引用标准
GB/T12446冲模模架零件技术条件GB699优质碳素结构钢技术条件
3导套的材料、热处理、技术条件、结构型式和规格3.1材料：20钢GB 699。
3.2热处理：渗碳深度0.8~1.2mm，硬度HRC58-62。3.3技术条件按GB/T12446的规定。3.4结构型式和规格如图见表。
国家技术监督局1990-07-23批准106
1991～ 05- 01实施

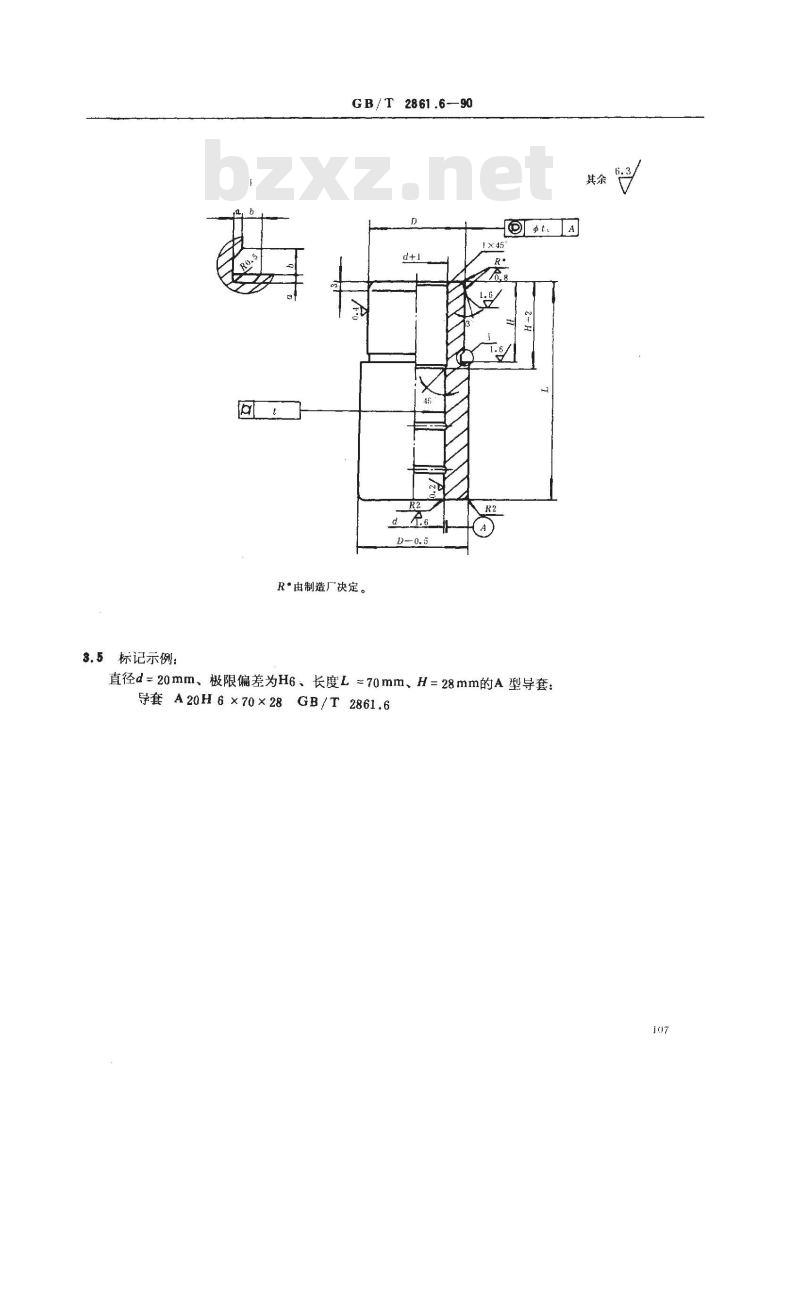

3.5标记示例：
GB/T2861.6-—90
R*由制造厂决定。
直径d=20mm、极限偏差为H6、长度L=70mm、H=28mm的A型导套：导套A20H6×70×28GB/T2861.6
基本尺寸
极限偏差
GB/T 2361.6—90
D (r6)
基本尺寸
极限偏荐
基本尺寸
极限偏差Www.bzxZ.net
GB/T2861.6—90
基本尺寸
注：新楷数量及尺寸街制造厂决定。极限偏差
附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由全国模具标准化技术委员会归口。115
本标准由机械电子1业部桂林电器科学研究所模具分所负责起草。本标准主要起草人于华景，翼广伟。本标准委托机械电了工业部桂林电器科学研究所模具分所负贵解释。mm
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

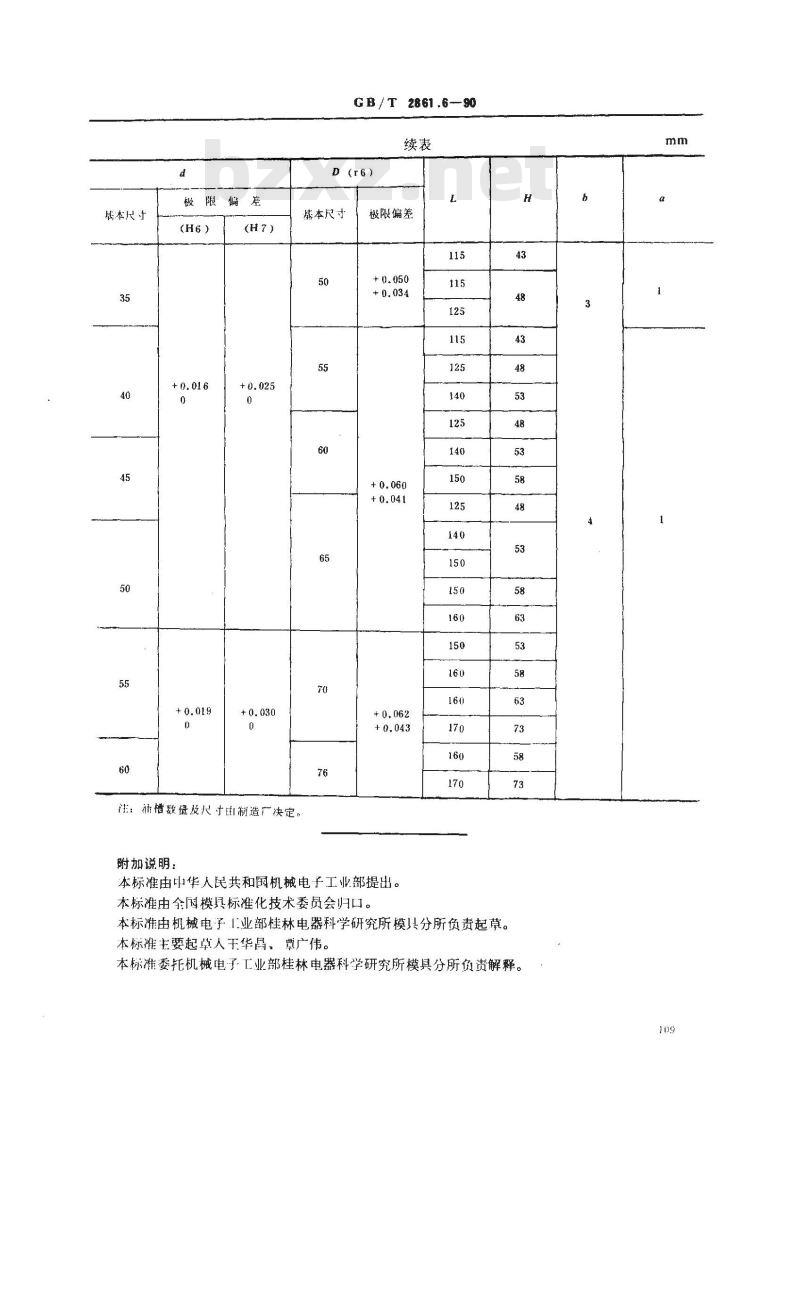

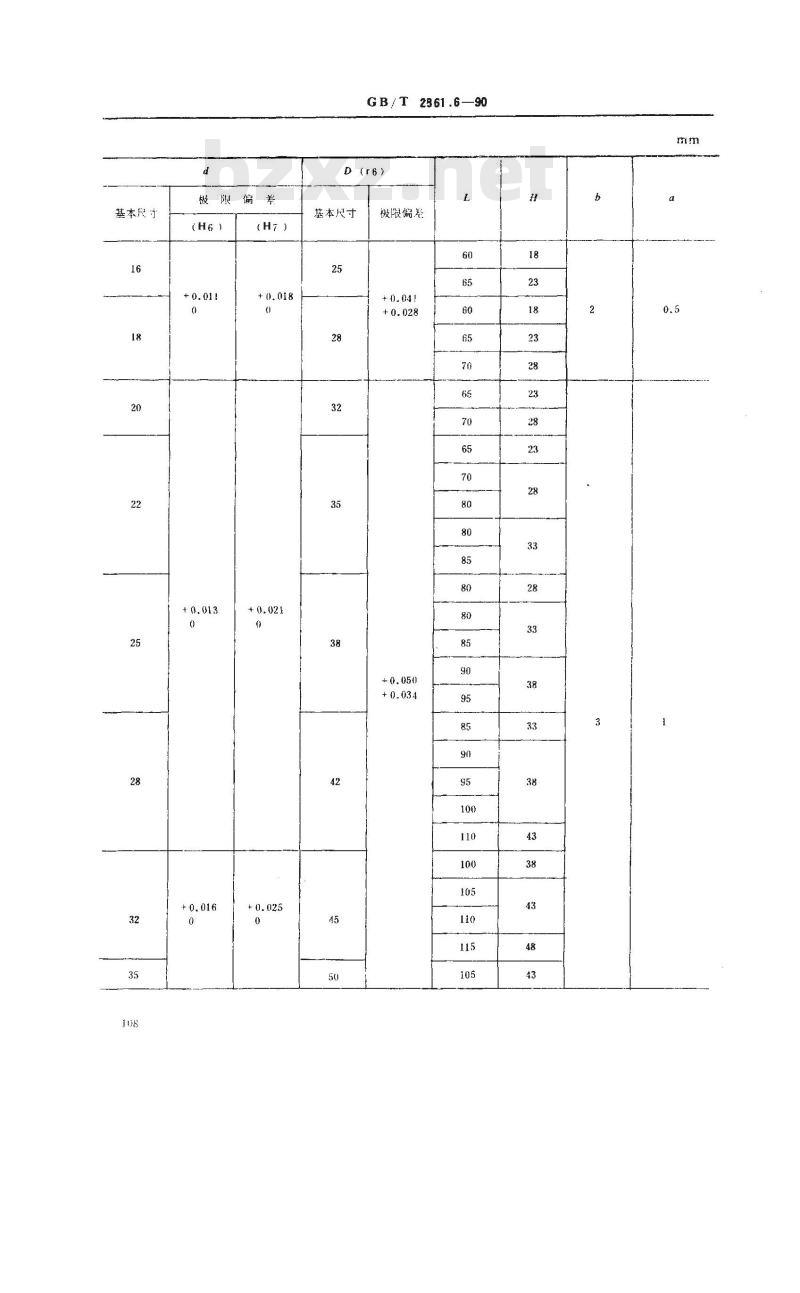

标准图片预览
