GB/T 2861.7-1990 冲模导向装置 B型导套 GB/T2861.7-1990

标准内容

部分标准内容：

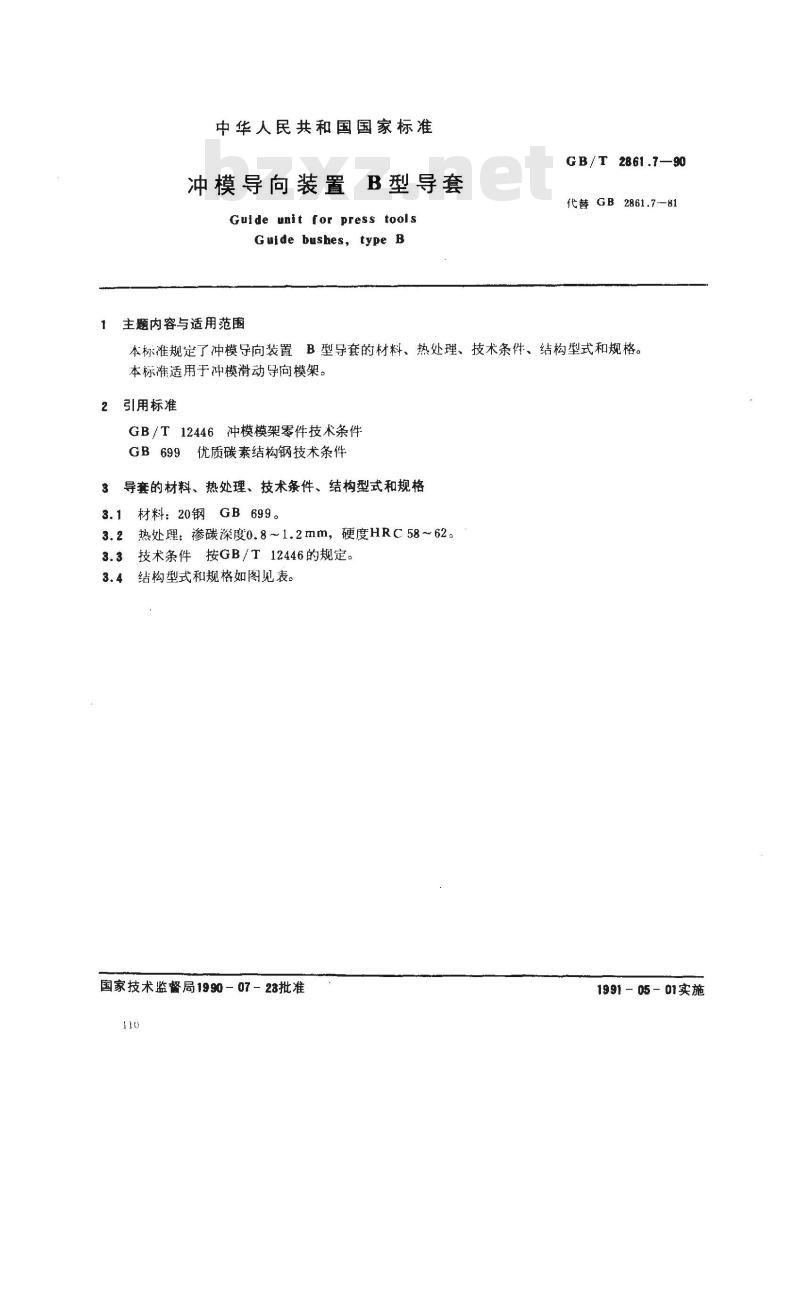

中华人民共和国国家标准
冲模导向装置B型导套
Guide unit for press tools
Guide bushes, type B
主题内容与适用范围
GB/T 2861.7—90
代替 GB 2861.7-81
本标准规定了冲模导向装置B型导套的材料、热处理、技术条件、结构型式和规格。本标准适用于冲模滑动导向模架。引用标准
GB/T12446冲模模架零件技术条件GB699优质碳素结构钢技术条件wwW.bzxz.Net
3导套的材料、热处理、技术条件、结构型式和规格3.1 材料：20钢 GB 699。

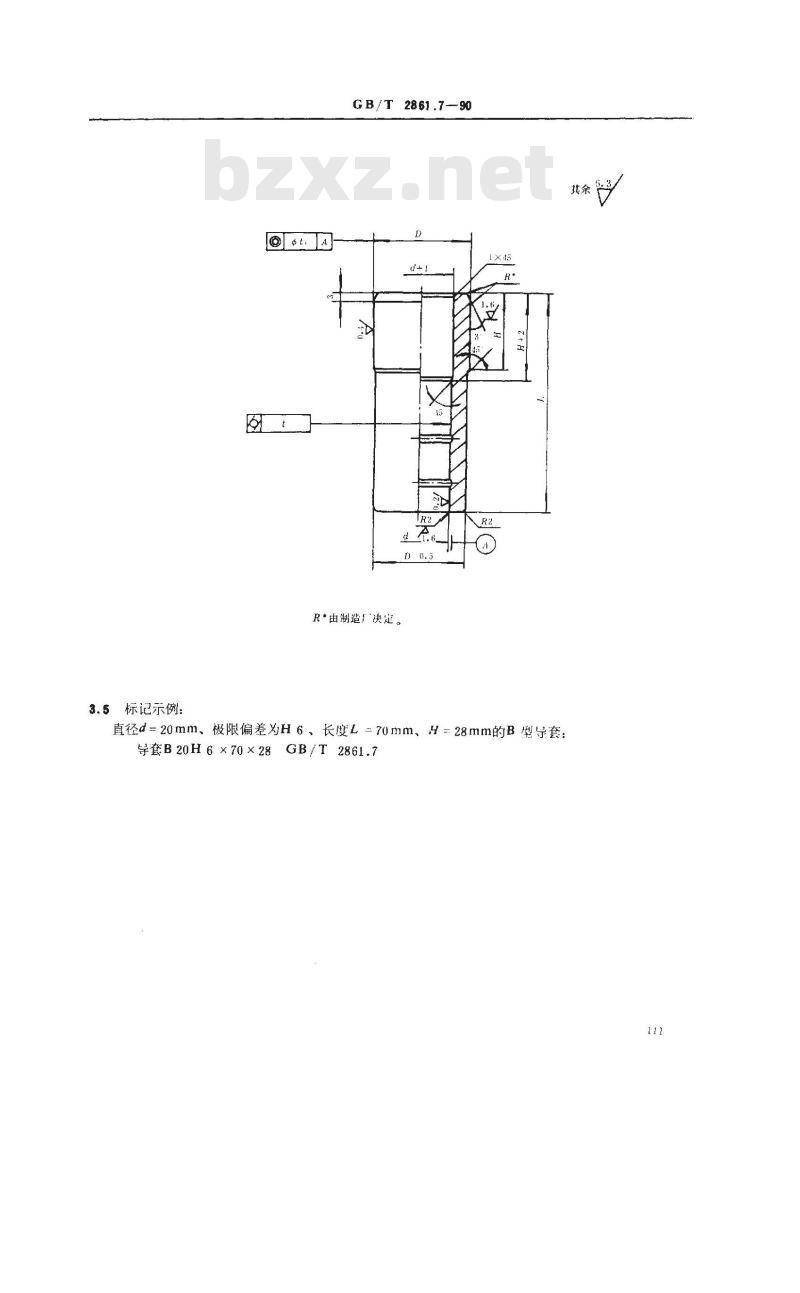

3.2热处理：渗碳深度0.8~1.2mm，硬度HRC58~62。3.3技术条件按GB/T12446的规定。3.4结构型式和规格如图见表。
国家技术监督局1990-07-23批准110
1991-05-01实施
3.5标记示例
GB/T2861.7—90
R*由制造决定。
直径d=20mm、极限偏差为H6、长度L=70mm、H=28mm的B型导套：导套B20H6×70×28GB/T2861.7

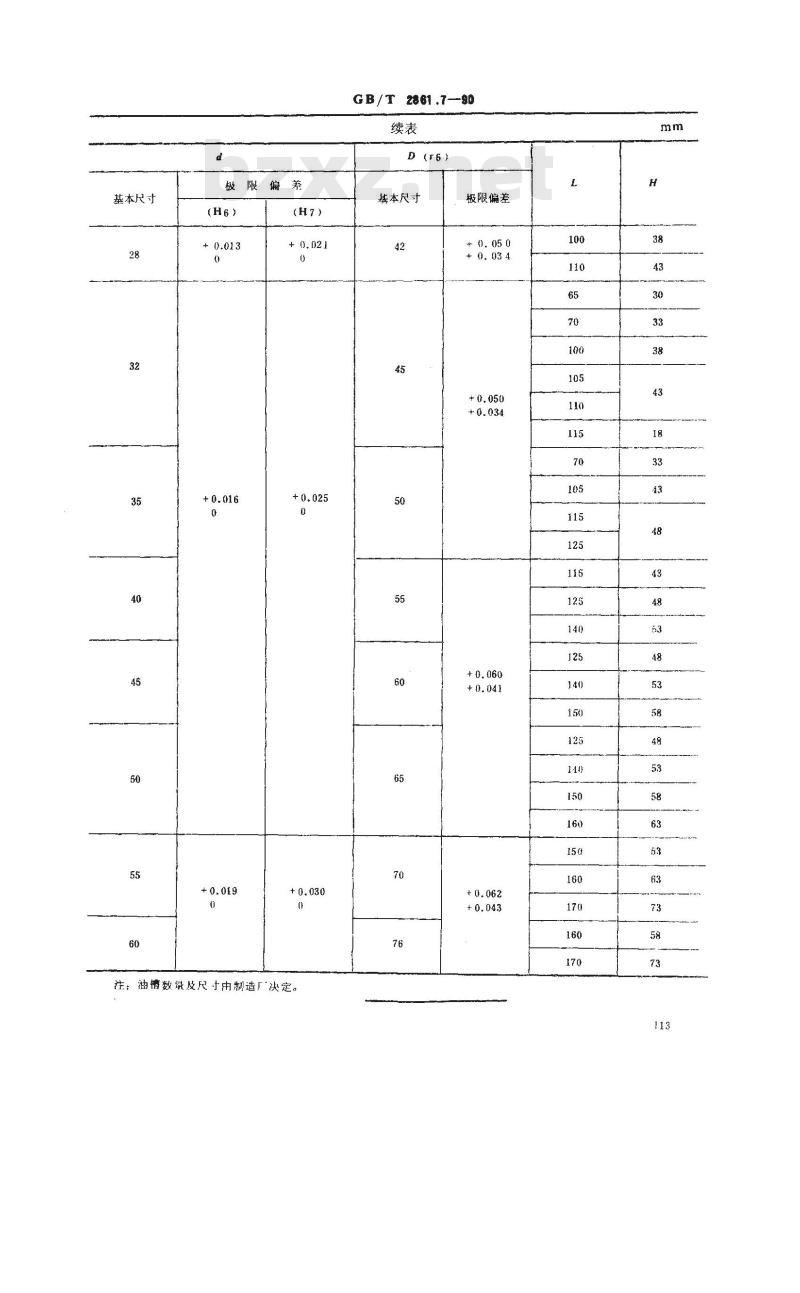

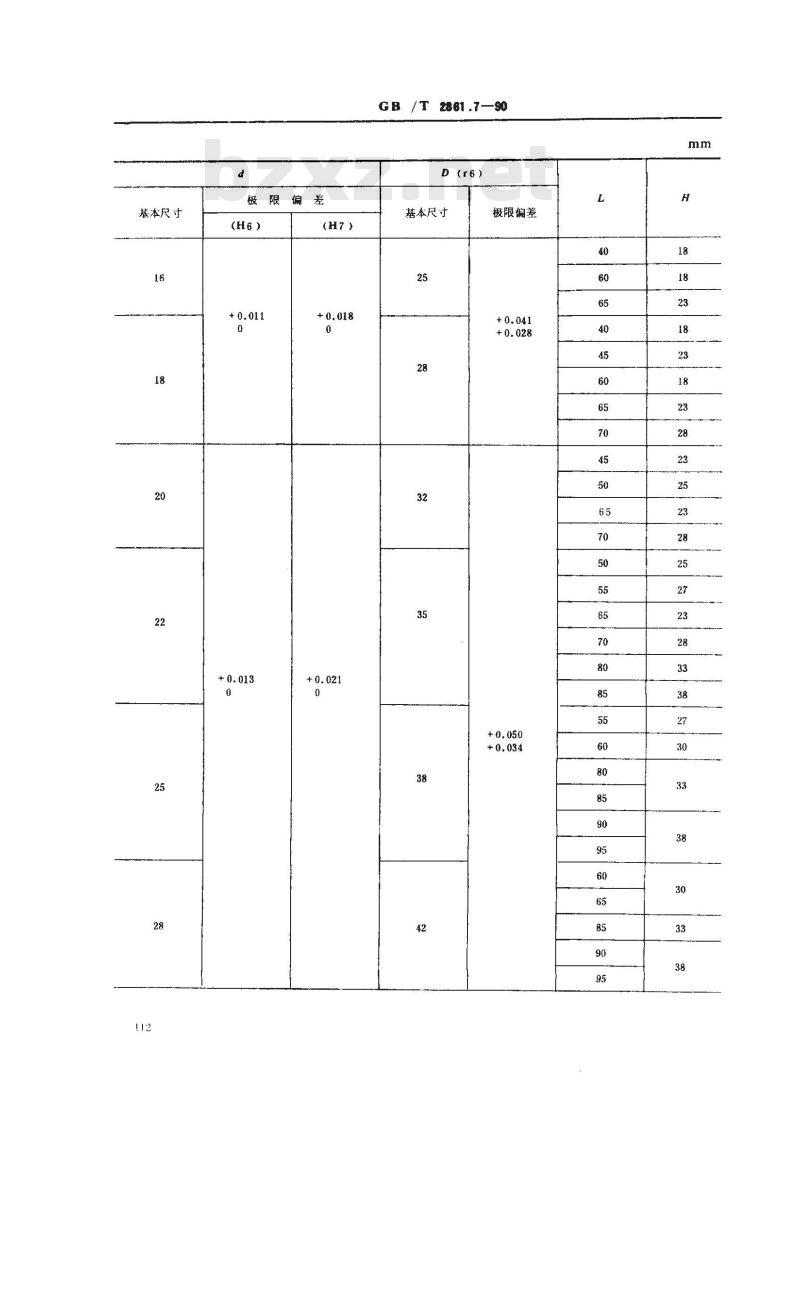

基本尺寸
极限偏差
GB /T 2861.7-90
基本尺寸
极限偏差
基本尺寸
极限偏养
注：油情数最及尺寸由制造厂决定。GB/T 2861.7-8D
基本尺寸
极限偏差
+ 0. 03 4

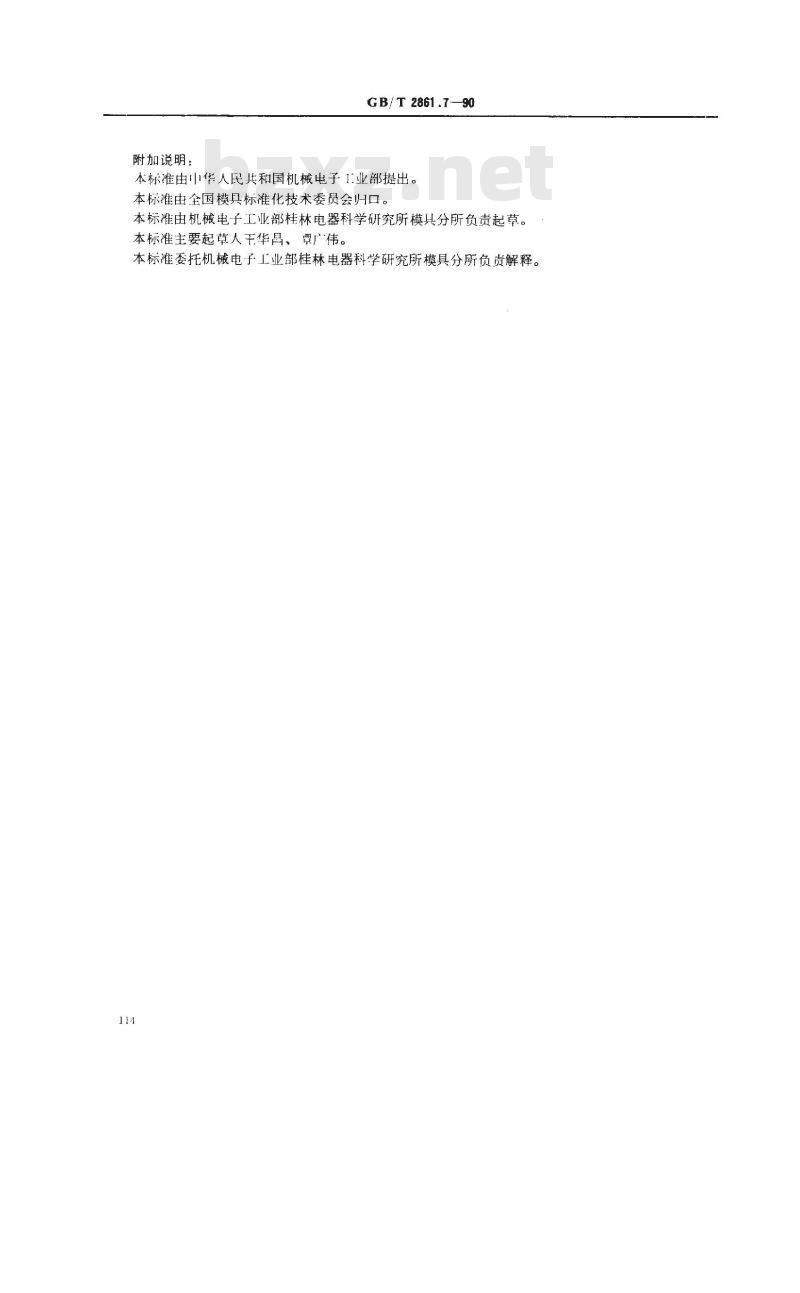

附加说明：
GB/T2861.7—90
本标准由中华人民共和国机械电子工业部提出。本标准由全国模具标准化技术委员会归口。本标准由机械电子工业部桂林电器科学研究所模具分所负责起草。本标准主要起草人王华昌、覃广伟。本标准委托机械电子工业部桂林电器科学研究所模具分所负贡解释。114
