GB/T 2861.1-1990 冲模导向装置 A型导柱 GB/T2861.1-1990

标准内容

部分标准内容：

中华人民共和国国家标准
置A型导柱
冲模导向装置
Guide unit for press tools
Guide pillars,type A

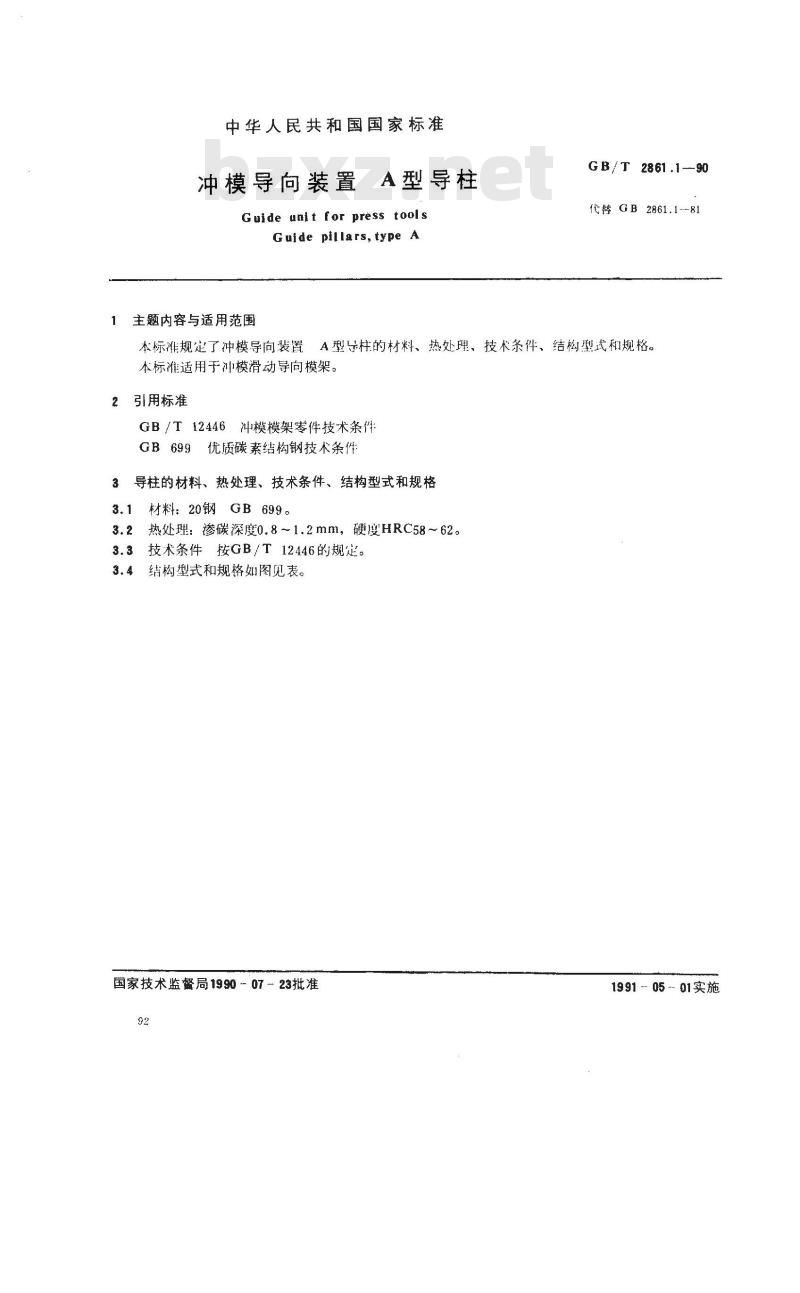

主题内容与适用范围
GB/T 2861.1--90
代替GB2861.1--81
本标准规定了冲模导向装置
、A型导柱的材料、热处理、技术条件、结构型式和规格本标准适用于冲模滑动导向模架。引用标准
GB/T 12446
冲模模架零件技术条件
GB 6991
优质碳素结构钢技术条件
导柱的材料、热处理、技术条件、结构型式和规格3.1材料：20钢GB699。
热处理：渗碳深度0.8~1.2mm，硬度HRC58~62。3.2
3.3技术条件按GB/T12446的规定。3.4
结构型式和规格如图见表。
国家技术监督局1990-07~23批准92
1991-0501实施
3.5标记示例：
R由制造广\决定。
GB/T2861.1—90wwW.bzxz.Net
其余63
GB 115- 8

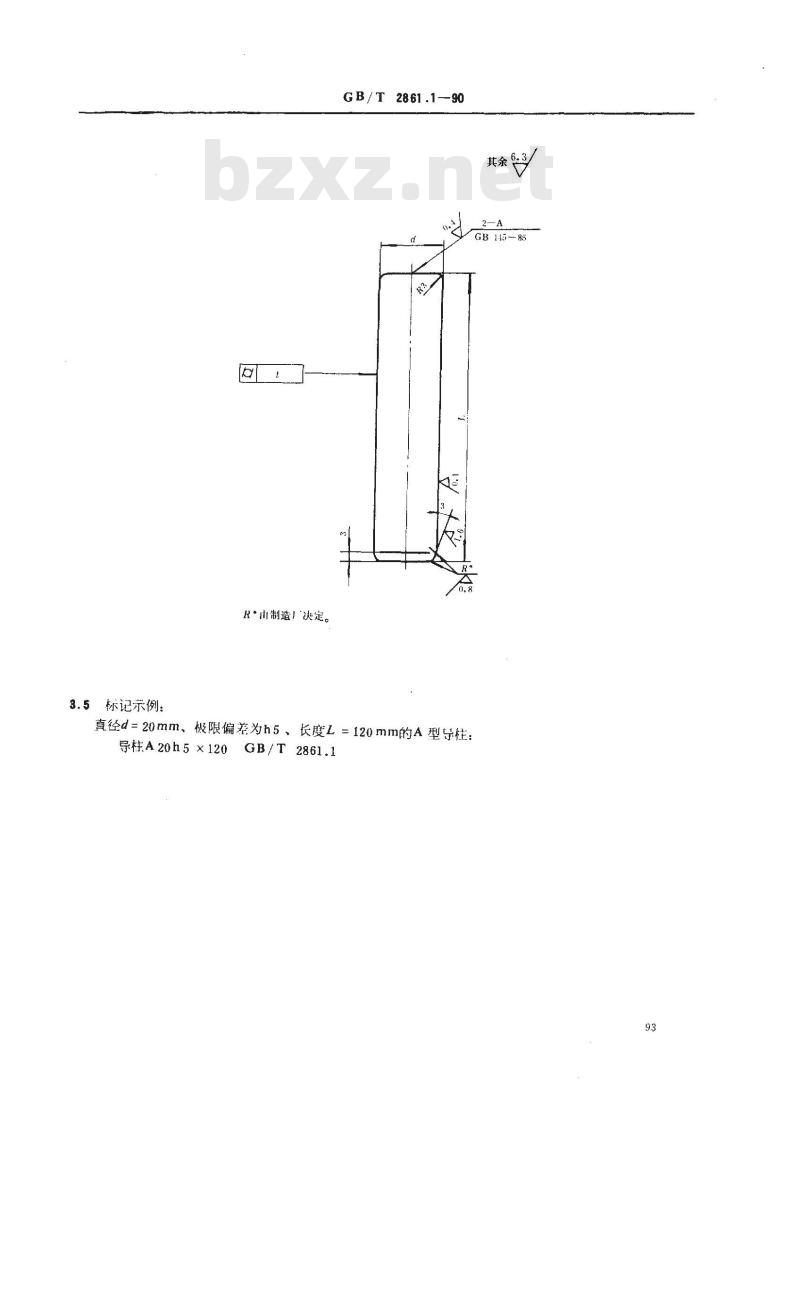

直径d=20mm、极限偏差为h5、长度L=120mm的A型导柱：导柱A20h5×120
GB/T 2861.1

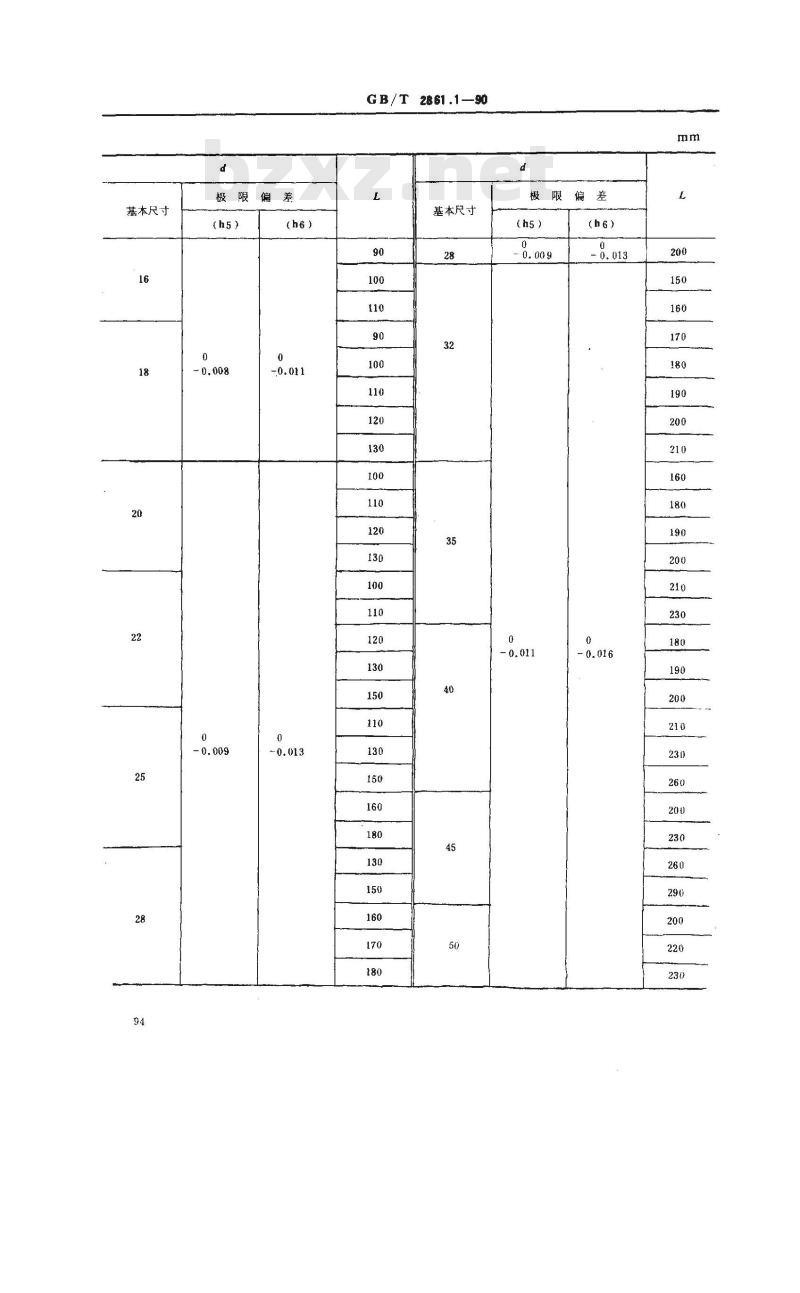

基本尺寸
极限偏差
(h5）
GB/T 2861.1-90
基本尺寸
极限偏差
基本尺寸

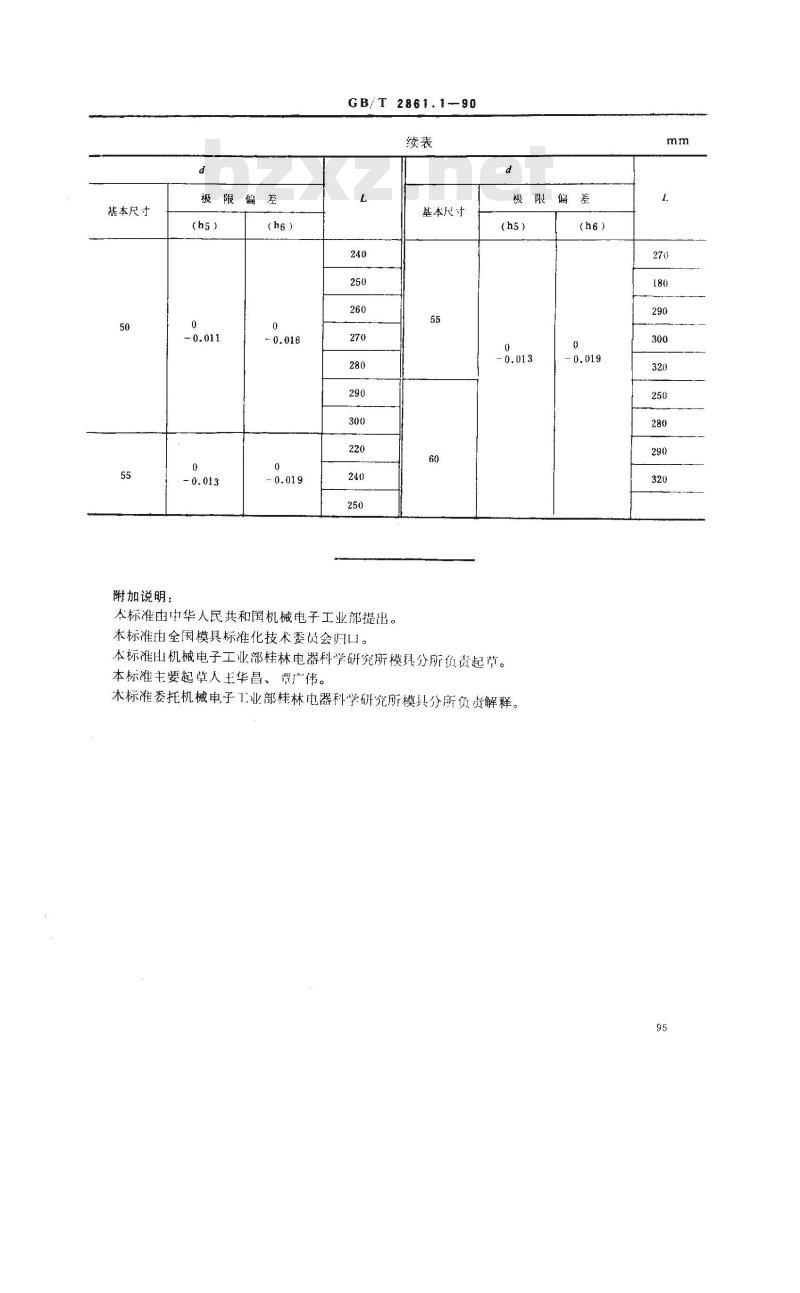

附加说明：
极限偏差
(h6）
GB/T 2861.1-90
基本尺寸
本标准由中华人民共和国机械电子工业部提出。本标准由全国模具标准化技术委员会归口。55
极限偏差
本标准山机械电子工业部桂林电器科学研究所模具分所负货起草。本标准主要起草人王华昌、贾广伟。本标准委托机械电子1业部桂林电器科学研究所模具分所负资解释。(h6)
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
