【国家标准(GB)】 钴化学分析方法 火焰原子吸收分光光度法测定锌量

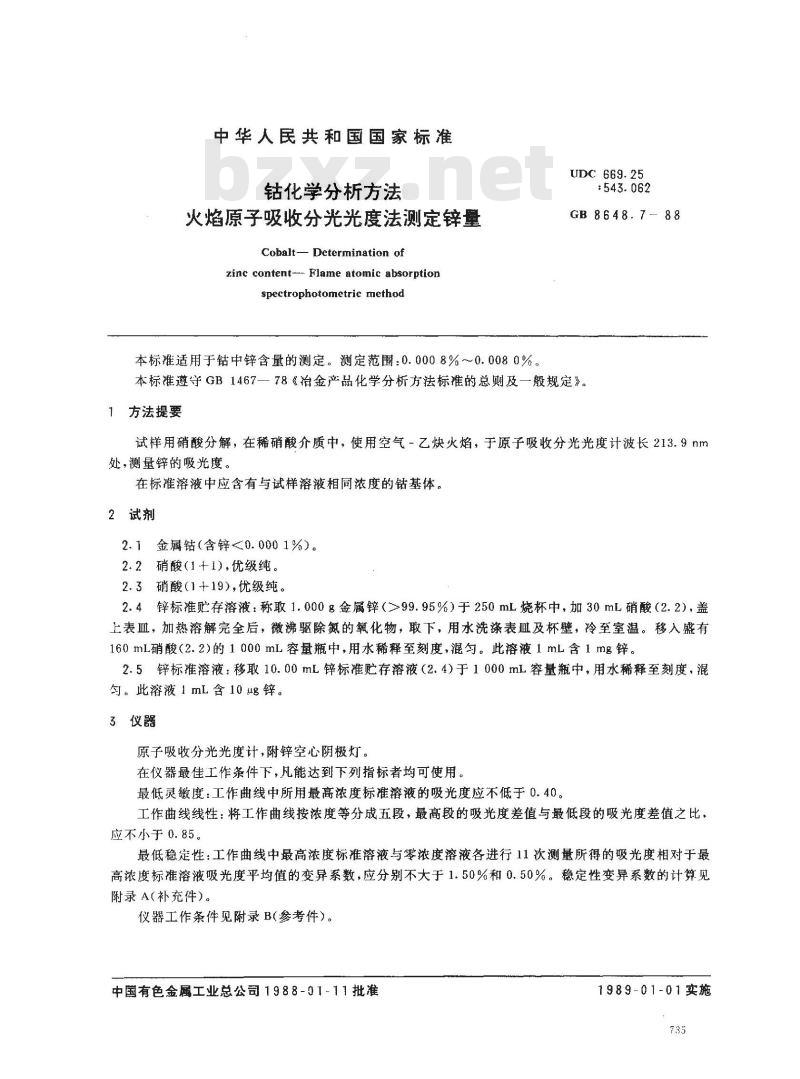

中华人民共和国国家标准
钴化学分析方法www.bzxz.net
火焰原子吸收分光光度法测定锌量Cobalt— Determination of
zinc content -- Flame atomic absorptionspectrophotometric method
本标准适用于钴中锌含量的测定。测定范围：0.0008%～0.0080%。UDC 669.25
GB 8648.7---88
本标准遵等GB1467一78《冶金产品化学分析方法标准的总则及一般规定》，1方法提要
试样用硝酸分解，在稀硝酸介质中，使用空气－乙炔火焰，于原子吸收分光光度计波长213.9nm处，测量锌的吸光度。
在标准溶液中应含有与试样溶液相同浓度的钻基体。2试剂
2.1金属钴（含锌<0.0001%）。
2.2硝酸（1+1)，优级纯。
2.3硝酸（1+19），优级纯。
2.4锌标准贮存溶液：称取1.000g金属锌（>99.95%）于250mL烧杯中，加30mL硝酸（2.2），盖上表血，加热溶解完全后，微沸驱除氮的氧化物，取下，用水洗涤表Ⅲ及杯壁，玲至室温。移入盛有160mL硝酸（2.2)的1000mL容量瓶中，用水稀释至刻度，混匀。此溶液1mL含1mg锌。2.5锌标准溶液：移取10.00mL锌标准贮存溶液（2.4）于1000mL容量瓶中，用水稀释至刻度，混匀。此溶液1mL含10ug锌。
3仪器
原子吸收分光光度计，附锌空心阴极灯。在仪器最佳工作条件下，凡能达到下列指标者均可使用。最低灵敏度：工作曲线中所用最高浓度标准溶液的吸光度应不低于0.40。工作曲线线性：将工作曲线按浓度等分成五段，最高段的吸光度差值与最低段的吸光度差值之比，应不小于0.85。
最低稳定性：工作曲线中最高浓度标准溶液与零浓度溶液各进行11次测量所得的吸光度相对于最高浓度标准溶液吸光度平均值的变异系数，应分别不大于1.50%和0.50%。稳定性变异系数的计算见附录A(补充件）。
仪器工作条件见附录B（参考件）。中国有色金属工业总公司1988-01-11批准1989-01-01实施

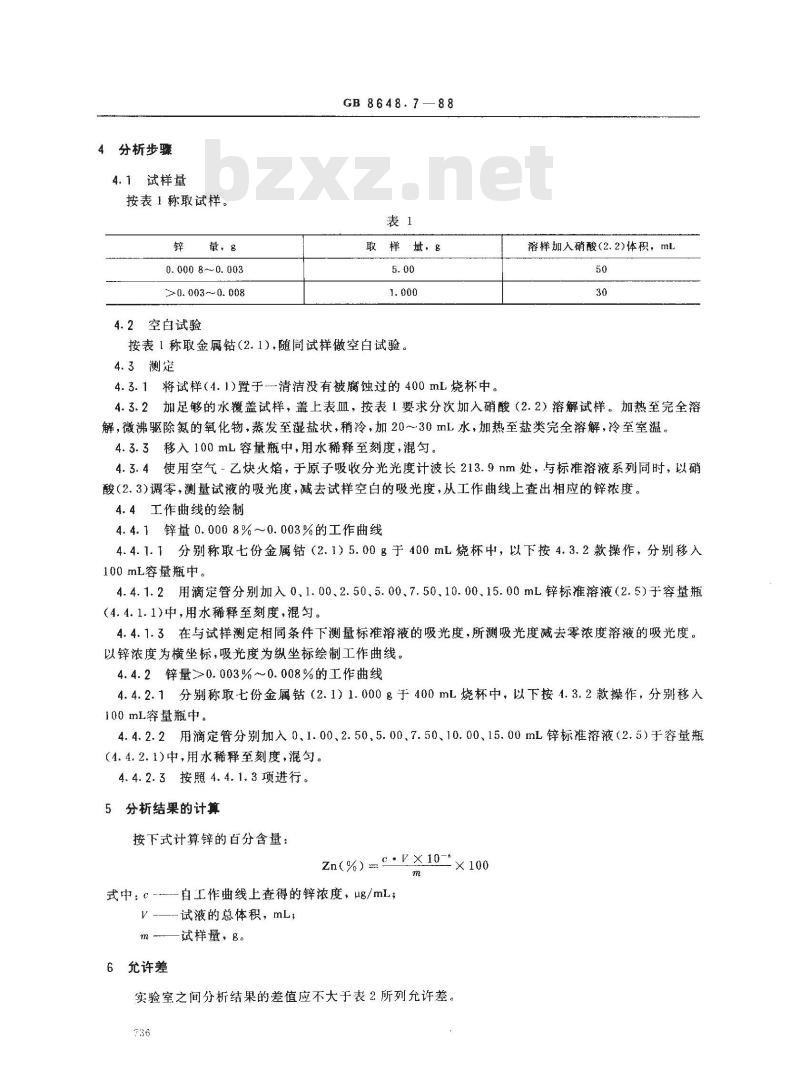

4分析步骤
4.1试样量
按表1称取试样。
量，g
0. 000 8~ 0. 003
>0. 003~0. 008
4.2空白试验
GB 8648.7—88
取样基、g
按表1称取金属钻（2.1)，随同试样做空白试验。4.3测定
4.3.1将试样（4.1)置于清洁没有被腐蚀过的400mL烧杯中。溶样加入硝酸(2.2)体积，mL
4.3.2加足够的水覆盖试样，盖上表Ⅲ，按表1要求分次加入硝酸（2.2）溶解试样。加热至完全溶解，微沸驱除氮的氧化物，蒸发至湿盐状，稍冷，加20～30mL水，加热至盐类完全溶解，冷至室温。4.3.3移入100mL容量瓶中，用水稀释至刻度，混匀。4.3.4使用空气-乙炔火焰，于原子吸收分光光度计波长213.9nm处，与标准溶液系列同时，以硝酸（2.3)调零，测量试液的吸光度，减去试样空白的吸光度，从工作曲线上查出相应的锌浓度。4.4工作曲线的绘制
4.4.1锌量0.0008%~0.003%的工作曲线4.4.1.1分别称取七份金属钻（2.1）5.00g于400mL烧杯中，以下按4.3.2款操作，分别移入100mL容量瓶中。
4.4.1.2用滴定管分别加人0、1.00、2.50、5.00、7.50、10.00、15.00mL锌标溶液（2.5）于容量瓶(4.4.1.1)中，用水稀释至刻度，混匀。4.4.1.3在与试样测定相同条件下测量标准溶液的吸光度，所测吸光度减去零浓度溶液的吸光度。以锌浓度为横坐标，吸光度为纵坐标绘制工作曲线。4.4.2锌量0.003%~0.008%的工作曲线4.4.2.1分别称取七份金属钻（2.1）1.000g于400mL烧杯中，以下按4.3.2款操作，分别移人100mL容量瓶中。
4.4.2.2用滴定管分别加入0、1.00、2.505.00、7.50、10.00、15.00mL锌标准溶液（2.5）于容量瓶（4.4.2.1)中，用水稀释至刻度，混匀。4.4.2.3按照4.4.1.3项进行。
5分析结果的计算
按下式计算锌的百分含量：
Zn(%) VX10--
-×100
式中：c---自工作曲线上查得的锌浓度，ug/mL，V
试液的总体积，mL；
试样量，g。
6允许差

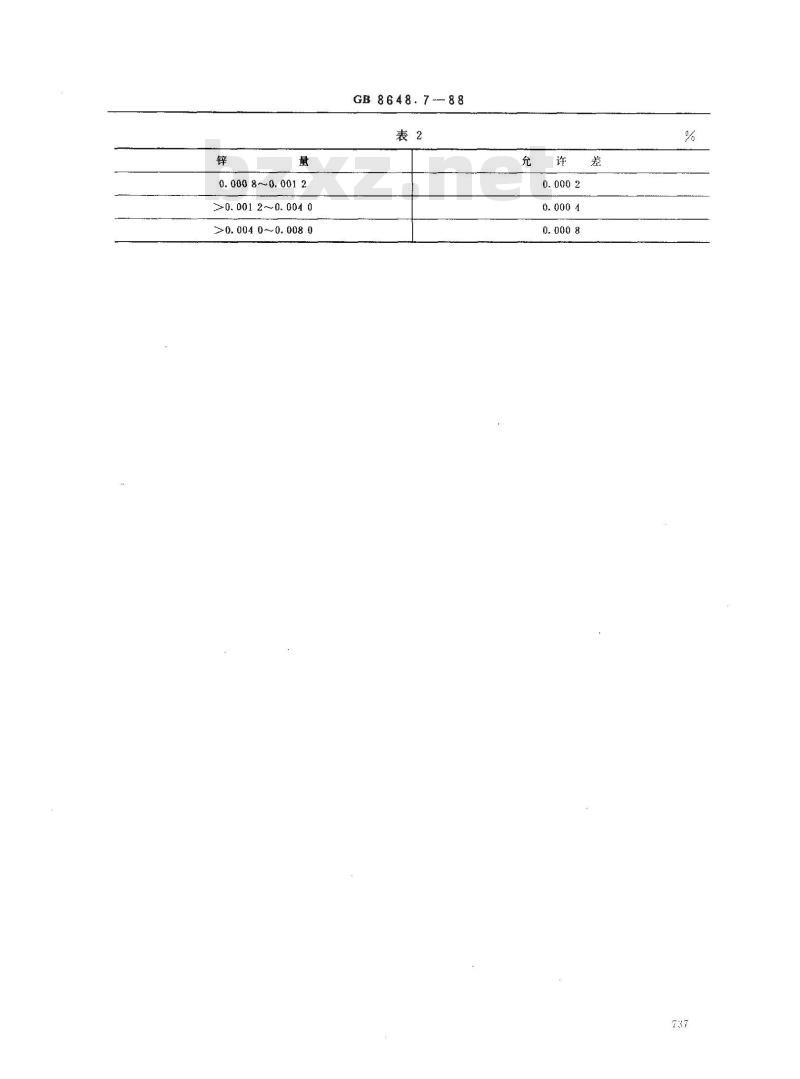

实验室之间分析结果的差值应不大于表2所列允许差。736
0. 000 8~0. 001 2
>0. 001 2 ~ 0. 004 0
>0. 004 0~0. 008 0
GB 8648. 7-88
GB8648.7-88

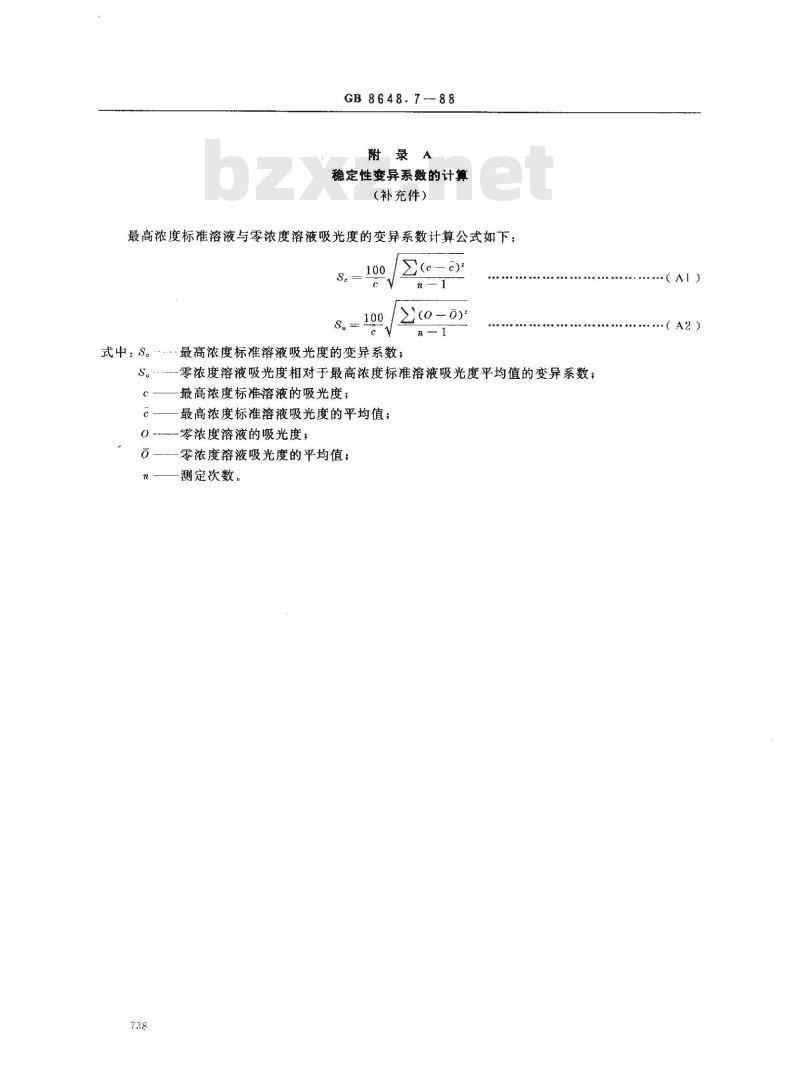

附录A
稳定性变异系数的计算
（补充件）
最高浓度标准溶液与零浓度溶液吸光度的变异系数计算公式如下：S
/(c-o)
≥(0-0)
式中：S。最高浓度标准溶液吸光度的变异系数；S-零浓度溶液吸光度相对于最高浓度标准溶液吸光度平均值的变异系数最高浓度标准溶液的吸光度；
最高浓度标准溶液吸光度的平均值；0零浓度溶液的吸光度;
零浓度溶液吸光度的平均值：
测定次数。
GB8648.7-88

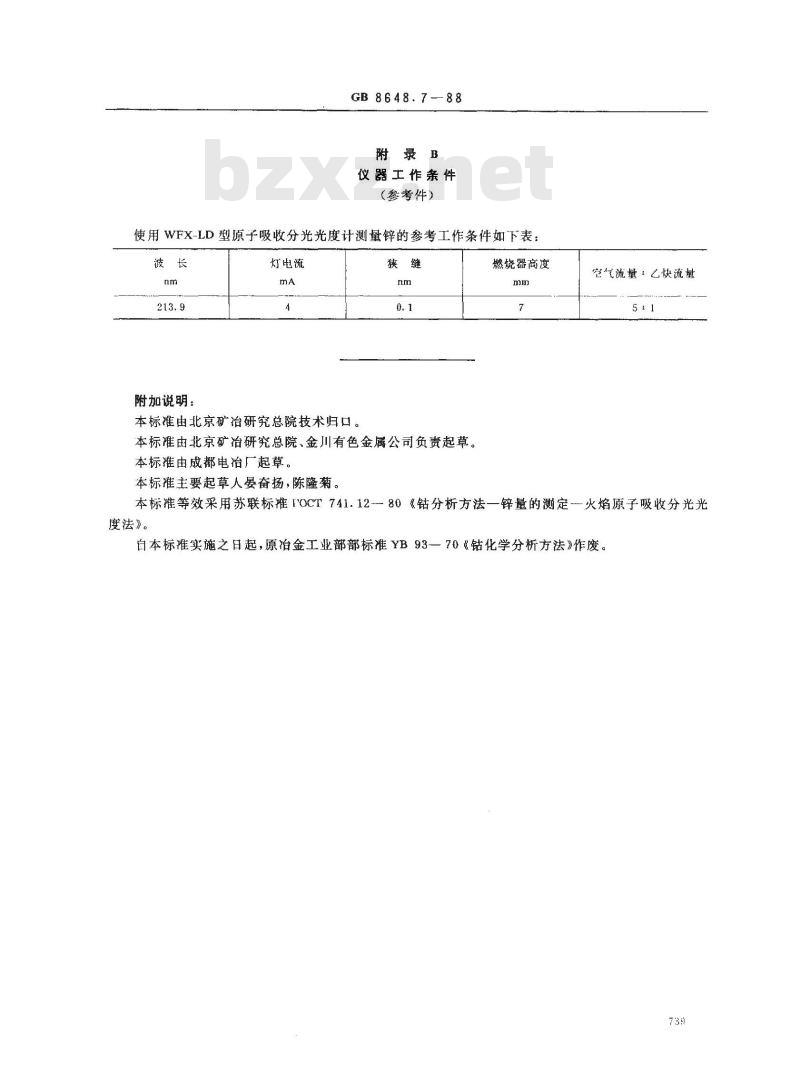

附录B
仪器工作条件
（参考件）
使用WFX-LD型原子吸收分光光度计测量锌的参考工作条件如下表：被长
附加说明：
灯电流
本标准由北京矿治研究总院技术归口。狭
本标准由北京矿治研究总院、金川有色金属公司负责起草。本标准由成都电冶厂起草。
本标准主要起草人晏奋扬，陈隆菊。燃烧器高度
密气流量：乙炔流量
本标准等效采用苏联标准IOCT741.12-80《钻分析方法一锌量的测定火焰原子吸收分光光度法》。
白本标准实施之日起，原冶金工业部部标准YB93一70《钻化学分析方法》作废。739
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
