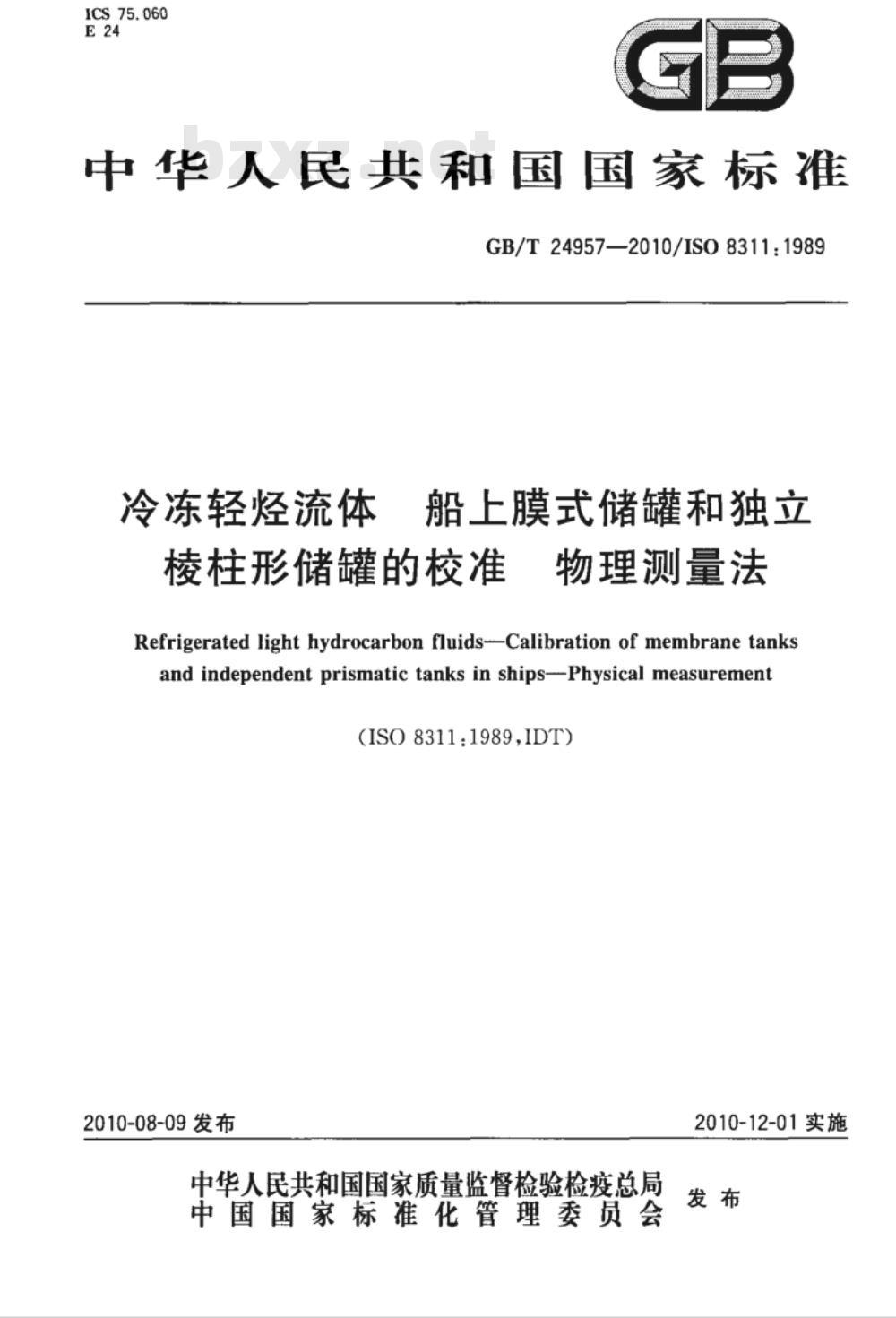

【国家标准(GB)】 冷冻轻烃流体 船上膜式储罐和独立棱柱形储罐的校准 物理测量法

ICS75.060
中华人民共和国国家标准
GB/T24957—2010/IS08311:1989冷冻轻烃流体
船上膜式储罐和独立
物理测量法
棱柱形储罐的校准
Refrigeratedlighthydrocarbonfluids-Calibration of membranetanksand independent prismatic tanks in ships--Physical measurement(ISO8311:1989,IDT）
2010-08-09发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-12-01实施

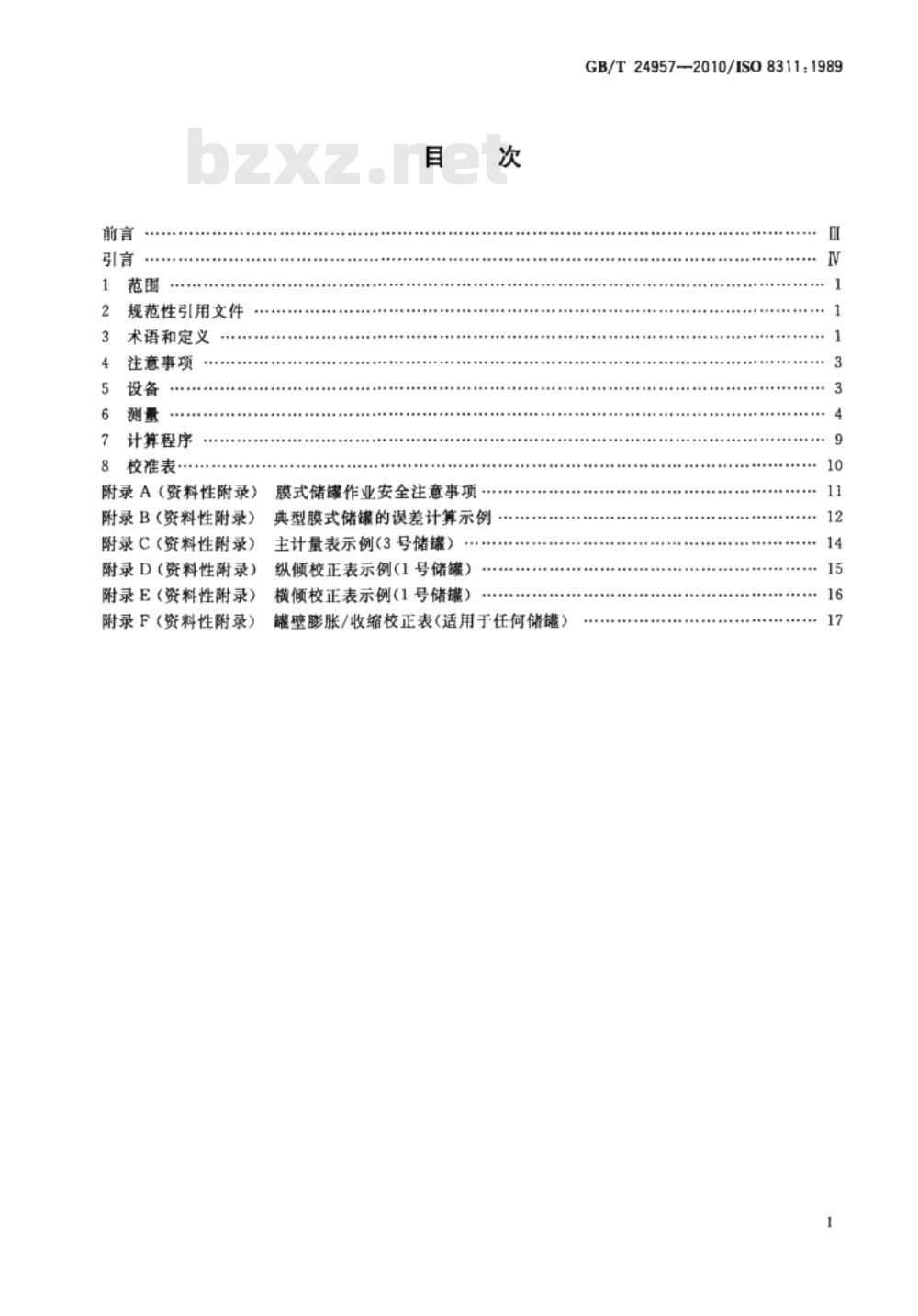

规范性引用文件
术语和定义
注意事项
计算程序
校准表
附录A（资料性附录）
附录B（资料性附录）
附录C（资料性附录）
附录D（资料性附录）
附录E（资料性附录）
附录F（资料性附录）
膜式储罐作业安全注意事项
典型膜式储罐的误差计算示例
主计量表示例（3号储罐）
纵倾校正表示例(1号储罐）
横倾校正表示例(1号储罐）
催壁膨胀/收缩校正表（适用于任何储罐）GB/T24957--2010/ISO8311:1989IN

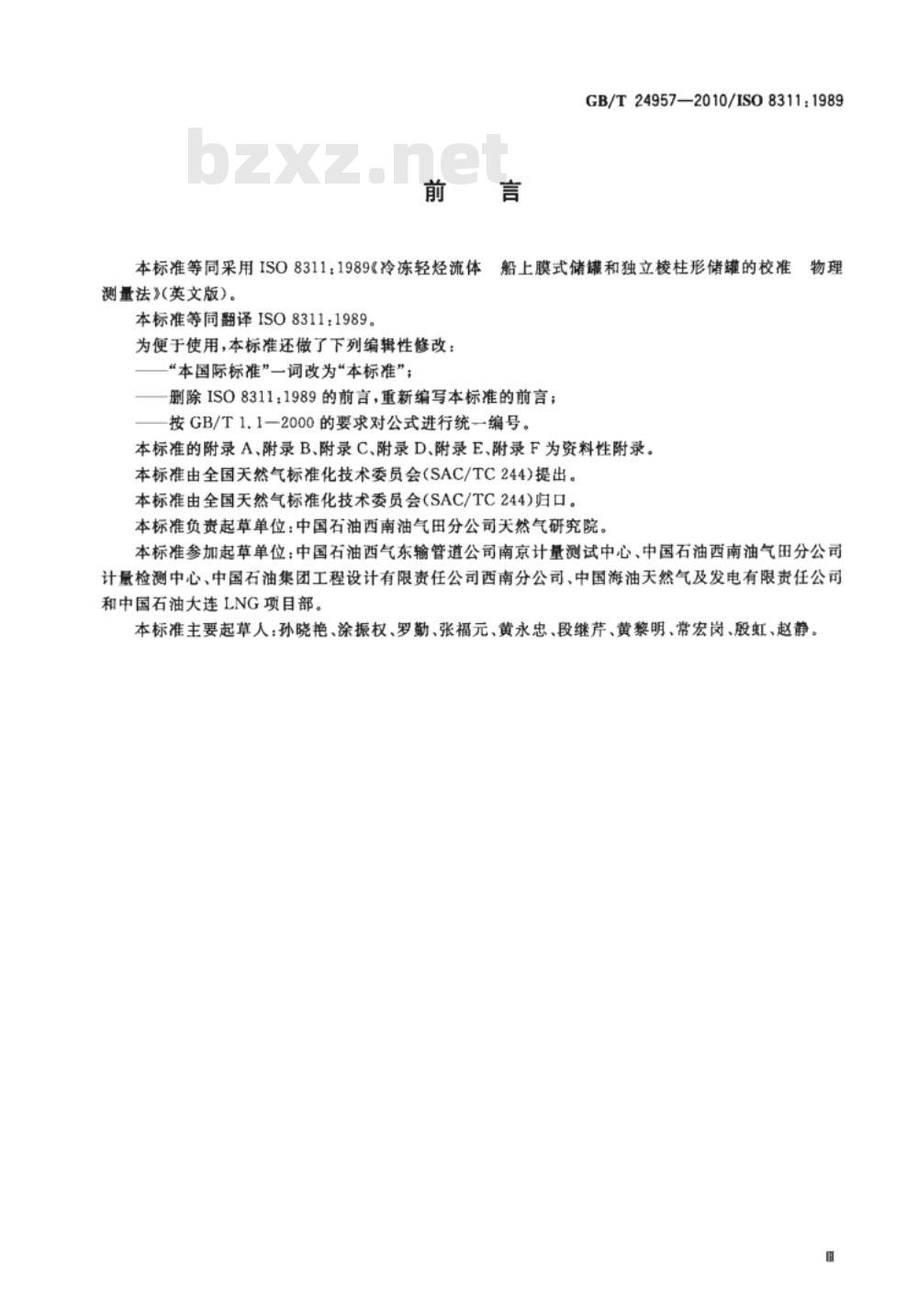

GB/T24957—2010/ISO8311:1989本标准等同采用ISO8311：1989《冷冻轻烃流体船上膜式储罐和独立棱柱形储罐的校准物理
测量法》(英文版）。
本标准等同翻译ISO8311：1989。为便于使用，本标准还做了下列编辑性修改：“本国际标准”一词改为“本标准”；一删除ISO8311：1989的前言，重新编写本标准的前言；—按GB/T1.1一2000的要求对公式进行统一编号。本标准的附录A、附录B、附录C、附录D、附录E、附录F为资料性附录。本标准由全国天然气标准化技术委员会（SAC/TC244)提出。本标准由全国天然气标准化技术委员会（SAC/TC244)归口。本标准负责起草单位：中国石油西南油气田分公司天然气研究院。本标准参加起草单位：中国石油西气东输管道公司南京计量测试中心、中国石油西南油气田分公司计量检测中心、中国石油集团工程设计有限责任公司西南分公司、中国海油天然气及发电有限责任公司和中国石油大连LNG项目部。
本标准主要起草人：孙晓艳、涂振权、罗勤、张福元、黄永忠、段继芹、黄黎明、常宏岗、殷虹、赵静。GB/T24957—2010/ISO8311:1989引言

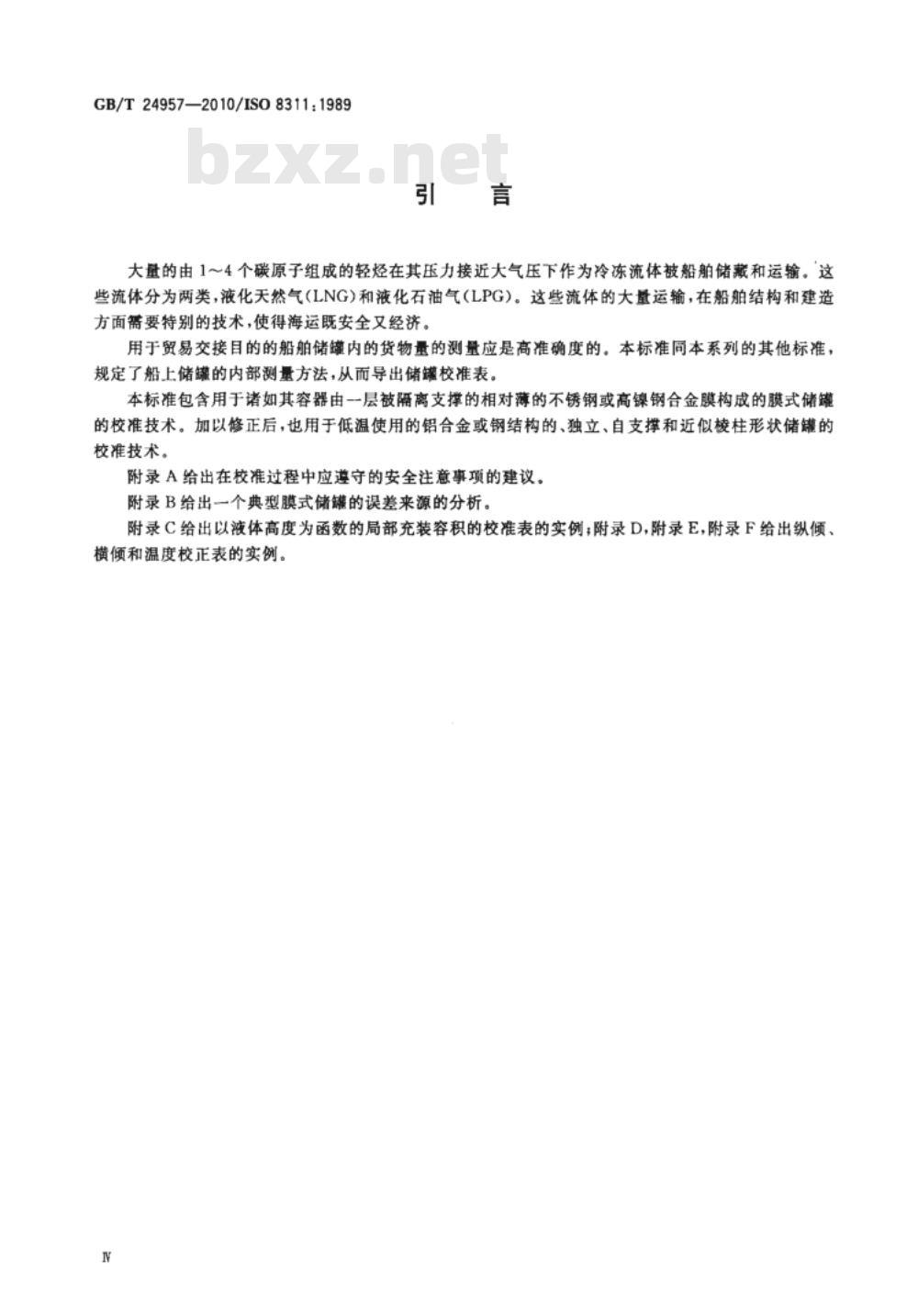

大量的由1～4个碳原子组成的轻烃在其压力接近大气压下作为冷冻流体被船舶储藏和运输。这些流体分为两类，液化天然气(LNG)和液化石油气（LPG)。这些流体的大量运输，在船舶结构和建造方面需要特别的技术，使得海运既安全又经济。用于贸易交接目的的船舶储罐内的货物量的测量应是高准确度的。本标准同本系列的其他标准，规定了船上储罐的内部测量方法，从而导出储罐校准表。本标准包含用于诸如其容器由一层被隔离支撑的相对薄的不锈钢或高镍钢合金膜构成的膜式储罐的校准技术。加以修正后，也用于低温使用的铝合金或钢结构的、独立、自支撑和近似棱柱形状储罐的校准技术。
附录A给出在校准过程中应遵守的安全注意事项的建议。附录B给出一个典型膜式储罐的误差来源的分析。附录C给出以液体高度为函数的局部充装容积的校准表的实例；附录D，附录E，附录F给出纵倾、横倾和温度校正表的实例。

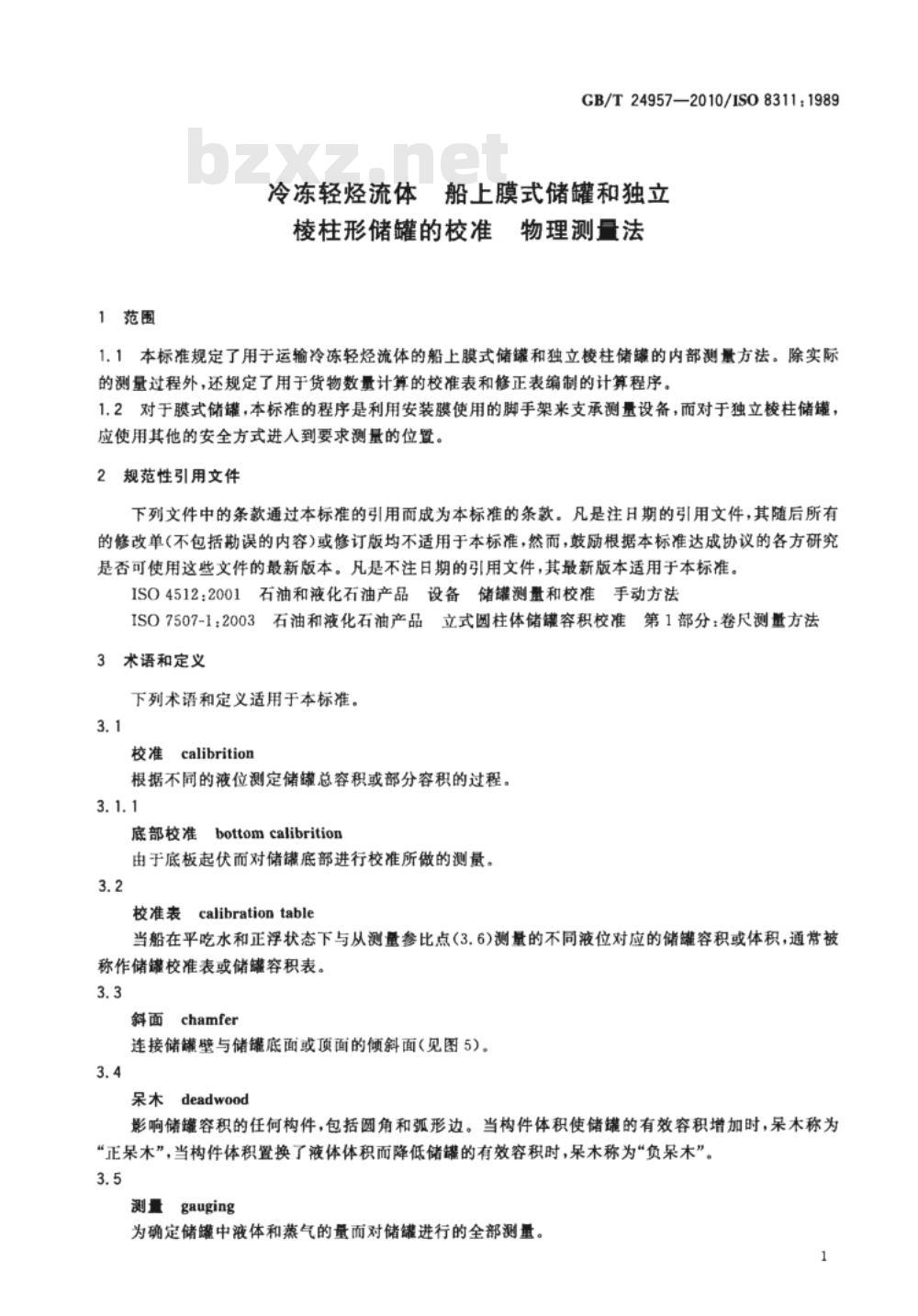

1范围
GB/T24957—2010/IS08311：1989冷冻轻烃流体船上膜式储罐和独立棱柱形储罐的校准物理测量法
1.1本标准规定了用于运输冷冻轻烃流体的船上膜式储罐和独立棱柱储罐的内部测量方法。除实际的测量过程外，还规定了用于货物数量计算的校准表和修正表编制的计算程序。1.2对于膜式储罐，本标准的程序是利用安装膜使用的脚手架来支承测量设备，而对于独立棱柱储罐，应使用其他的安全方式进人到要求测量的位置。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。ISO4512：2001石油和液化石油产品设备储罐测量和校准手动方法IS07507-1：2003石油和液化石油产品立式圆柱体储罐容积校准第1部分：卷尺测量方法3术语和定义
下列术语和定义适用于本标准。3.1
校准calibrition
根据不同的液位测定储罐总容积或部分容积的过程。3.1.1
底部校准bottomcalibrition
由于底板起伏而对储罐底部进行校准所做的测量。3.2
校准表calibrationtable
当船在平吃水和正浮状态下与从测量参比点（3.6)测量的不同液位对应的储罐容积或体积，通常被称作储罐校准表或储罐容积表。3.3
斜面chamfer
连接储罐壁与储罐底面或项面的倾斜面（见图5）。3.4
呆木deadwood
影响储罐容积的任何构件，包括圆角和弧形边。当构件体积使储罐的有效容积增加时，呆木称为“正某木”，当构件体积置换了液体体积而降低储罐的有效容积时，呆木称为“负木”，3.5
测量gauging
为确定储罐中液体和蒸气的量而对储罐进行的全部测量。1
GB/T24957—2010/IS08311:19893.6
gaugereferencepoint
浏量参比点
测量液位的参比点。
horizontalplant
水平面
平行于底的平面。
liquid level
从测量参比点测量至液体表面的高度。当船舶处于横倾或纵倾时，测量高度应垂直于储罐底面。3.9
横倾list
船的横向倾斜度。
纵向线
longitudinalline
纵剖面穿过水平面形成的线。
纵剖面longitudinalplane
与储罐中心线平行的垂直面。
measuringline
测量线
在一个三维的矩形网格中，间距不超过5m的（纵向的，横向的或垂直的)线。为了校准对这些线进行测量。
左炫port
轮船前进方向的左侧。
参比线
referenceline
通过线或激光确定的标准线。当考虑到直接测量不切合实际时，采取此线的校准方法作为直接测量的替代方法。此内容来自标准下载网
多referenceoffsets
基准偏移
罐底及其上面的某个水平面之间的间距或偏置，沿纵向端壁上画的所有垂直线测量。3.16
referenceplane
参比面
通过参比线，与侧壁、端壁或罐底平行的平面。3.17
截面线
sectionline
横截面穿过水平面形成的线。
sectionplane
平行于储罐纵向端壁的平面。
starboard
轮船前进方向的右侧。
纵倾trim
船的纵向倾斜度。
垂线vertical line
由侧壁上的截面和纵向端壁上的纵剖面形成的线。4注意事项
GB/T24957—2010/IS08311:1989本章概括了测量过程中为确保获得所需的校准精度应注意的事项。4.1测量时应特别注意和小心，应记录下在测量过程中任何可能影响结果的异常现象。本标准描迷的校准方法适用于处手漂浮状态或停在干船坞的船舶。停在干船坞的船使用该方法效果更好，因为船的纵倾或横倾在整个测量过程中可保持不变。如果船体纵倾和横倾发生变化，应使用光学水平仪或激光发射机对所有测量进行必要的调整。4.2如果储罐有异常变形，校准人员应该进行必要和足够的附加测量，来保证提供的校准表在要求的准确度内。校准人员对额外测量的细节及其原因说明应包括在校准报告中。校准人员应提供储罐或其附件的任何异常性的详细图纸，这些图纸将帮助说明这些记录的数据。4.3如果能获得储罐的附图，所有测量结果应同附图上标示的相应尺寸比较。应对比较后发现的严重不相符的任何测量进行复核。
4.4应测量两次来检查它们是否符合下列允差的要求；如果不符合，应继续测量直到连续两次测量结果符合要求，取它们的平均值作为测最结果。测量结果
不大于20m
大于20m
如果测量被中断，应重复最后一次测量。如果新的测量和原先的测量相比不在要求的允差内，则应舍去原先的测量值。
4.5用卷尺进行测量时，应使用卷尺检定或校准证书规定的张力。4.6必要时应支承卷尺以防止它弯曲。如果卷尺的弯曲不可避免，校准人员应记录该情况并在计算时使用悬垂线修正。
4.7测量膜式储罐时，注意保证隔膜同支承物质接触，注：在某些情况，可能通过使用真空装置抽空隔膜下方空间来保证隔膜同支承物质接触。4.8使用光学水平仪或激光发射机时，船舶的纵倾和横倾应保持不变。5设备
5.1测力计，检查卷尺规定的张力。5.2端对端尺，刻度为厘米（cm）和毫米（mm)刻度尺，常用于测量呆木等。木制的尺子不能弯曲。该刻度尺应具有认可的权威机构的标识和证书。5.3激光发射机，发射一种距离为35m，偏差小于4mm的低能量激光束，能垂直和水平地旋转360°。5.4卷尺，符合ISO4512：2001的第20章的技术要求和规格。5.5光学水平仪，成正像，具有20或更高倍数的放大能力，能聚焦于1.5m或更近距离，水平仪灵敏度为40 s/2mm或更佳。
5.6钢尺，用于测量距离等的刻度尺，以毫米（mm)为刻度。该刻度尺应具有认可的权威机构的标识和证书。
GB/T24957—2010/ISO8311:19895.7温度计，具有适当的范围，准确度为士0.5℃。5.8拉力调整装置，用来拉紧卷尺，使卷尺保持直线（见IS04512：2001）。6测量
6.1方法
本章和第7章列出了适用于膜围系统构建的储罐的测量和计算方法。按卷尺证书的规定，通过拉紫卷尺对储罐两侧壁之间的距离进行测量。铝合金或钢的低温储罐及独立、自承重和近似棱柱形状的储罐可能出现严重的变形或建筑偏差。如果已识别此类变形，应按4.2的说明进行附加测量。采取的替代方法应由校准人员确定，并记录原因。6.2测量位置的确定
储罐校准基本上是对已知位置间的储罐长度、宽度和高度的测量。这些位置由许多水平面、纵剖面和截面确定。
沿这些平面相交形成的线测量储罐的长度、宽度和高度。不同平面的间距不得超过5m；平面间距应可调整，使测量结果能够反映截面的变化和充分描述任何变形。由校准人员确定测量位置，但相隔间距不得超过5m。
6.3标记
确定测量位置后，标记储罐内壁上的线。标记顶板和底板上的截面线和纵向线、纵向端壁上的水平线和垂直线及横向端壁上的水平线和垂直线。6.4储罐长度的测量
按6.4.1到6.4.3的描述沿不同液位高度的水平面上的所有纵向线测量储罐长度。6.4.1底板上的长度测量
用卷尺沿底板上标记的所有纵向线测量纵向端壁之间的距离。6.4.2顶板上的长度测量
用与底板上长度测量类似的方式（见6.4.1)测量顶板上的距离。注意保持测量卷尺与顶面接触。6.4.3中间水平面上的长度测量
为避免由于测量卷尺过度弯曲引起的不准确测量，采用标线（6.4.3.1)或激光束（6.4.3.2)的参比线方法。
如图1所示，这些虚拟平面上的长度是通过在a2，Qs，测量的长度进行偏移校正而获得的。P
船尾端聘
(成激光束）
左敲侧壁
频向线
右蔽侧壁
，a,-和b，bs，\,b,-两端对在端壁上直接P2
中间水平面的平面图（1)
新首编聘
(或光束)
6.4.3.1标线
GB/T24957—2010/IS08311:1989在两个侧壁上以离端壁相等的距离标记P，和P，，S,和S。用卷尺沿两侧壁测量纵向端壁之1)
间的长度（Lp，Ls），在侧壁上支承测量卷尺防止其弯曲。拉紧对应点P和S,P，和S.间的标线，用尺子测量标线和端壁（a1，a2，a，和bi，b2，\2）
6.)之间的偏移。
测量这些偏移时，注意保持卷尺垂直于标线。3）
激光束
在一个端壁上以适当的间距安装一激光发射机，水平校准激光束，使其平行于该端壁。2）
在激光束照射的左炫侧壁上标记P，然后旋转激光束180°，在激光束照射的右炫侧壁上标记S。
用尺子测量激光束的中心和端壁之间的偏移（a1，a2，\\，a,）。3）
在对面的端壁上重复同样的步骤。标记P2，S2并测量b1，b2，,b.。6.4.3.3平均长度
使用标线（6.4.3.1)或激光束(6.4.3.2)测量的目的是为了获得每一中间水平面的平均长度L，用式(1)计算：
L=Lp+Ls-(a +a, +br +b.) +
(a,+b)
另一方面，当考虑储罐形状时，可使用精度相同或更高的其他公式进行计算。6.4.3.4激光束平面
作为6.4.3.2描述的激光束参比线方法的替代方法，单激光束可以被产生激光平面的激光所代替。将旋转激光设置在临近每个内表面并与其近似平行的位置。此面将穿过6.4.3.2描述的激光参比线。在平面和6.2确定的错壁上的位置之间进行偏移测量。6.5储罐宽度的测量
沿在6.5.1～6.5.3措述的每个水平面上设置的所有截面线测量储罐的宽度。6.5.1中间水平面上的宽度测量
测量储罐宽度与储罐长度测量方式相同，是用标线或激光束方法对图2中的w，和w。的实际测量。
每一个中间水平面的平均宽度w，用式(2)计算：w=w +w.-(c +c, +d +d,)
左侧壁
厂标线《球激光束）
船届缓
裁面线
标线（或激光束）
右蔽侧型
图2中间水平面的平面图(2）
船首壁增
·（2)
GB/T24957—2010/IS08311：19896.5.2斜面部分
在储罐顶部和上斜面的底部测量端壁上的宽度。同样，在储罐底部和下斜面的顶部测量端壁上的宽度。
6.5.3梯形储罐
如果储罐一端宽度较窄，按6.5.1描述的同样方法测量中间水平面的宽度，如图3所示。用式(3)和式(4)计算船首端壁的平均宽度(w)和船尾端壁的平均宽度(w,）：w,-w,
船冠端账
(c,+c,+d',+d'.)
(c+c,+d'+d)
左航侧避
(誠激光束）
截面线
(或激光束）
右触侧整
Z(c:+d'.)
（3）
图3中间水平面的平面图（梯形储罐）P
船首壁端
（4）
如图3所示，测量宽度时产生的偏移理论上是平行于纵向端壁的偏移（c，，c\.，d\1，\，d\,）。应将与侧壁成直角处测量的偏移d，校准为平行于纵向端壁的偏移d'，即d\,=d,Xsec，式中3为侧壁和与纵向端壁成直角的平面之闻的角，如图4所示。首部
（或激光束）
图4偏移的校准
6.6储罐高度的测量
GB/T24957—2010/IS08311:1989图5为储罐的截面图，标明要求测量的位置和用于计算斜面的值。垂直线
中心线
参考线
6.6.1总高度测量，h，
6.6.1.1纵向端壁总高度
总高度，h-
储罐底部
储错项部
截面图
下斜面
上斜面
沿所有垂直线用卷尺测量顶板和底板间的距离，计算算术平均值，h.：6.6.1.2中间截面的总高度
在顶板和底板上，画截面线和纵向线，在两个板上形成网格。用卷尺测量这些线在顶板的相交点和底板对应点之间的距离。
6.6.2局部高度的测量
6.6.2.1测壁高度，h
沿两侧壁上的所有垂直线测量上斜面底部和下斜面顶部之间的距离，通过算术平均得到平均值，表示为h..
下斜面在纵向端壁上的高度，h，6.6.2.2
用光学水平仪或激光束设置一近似平行于底部和端壁的参比线，该参比线与下斜面顶部有一a)
定的间距。
b）沿所有垂直线测量参比线和底板之间的高度d1，并测量在参比线和储罐拐角处下斜面顶部之间的另一高度d2。
下斜面高度h用式(5)计算：
hi=d，的平均值一dz的平均值
6.6.2.3上斜面在纵向端壁上的高度，h，目前已获得高度h，hm，hi，上斜面高度h。用式(6)计算：h.=hthmh
6.7底部校准
图6为储罐底部的斜投影图，并标明要求测量的位置。·（5）
（6）
