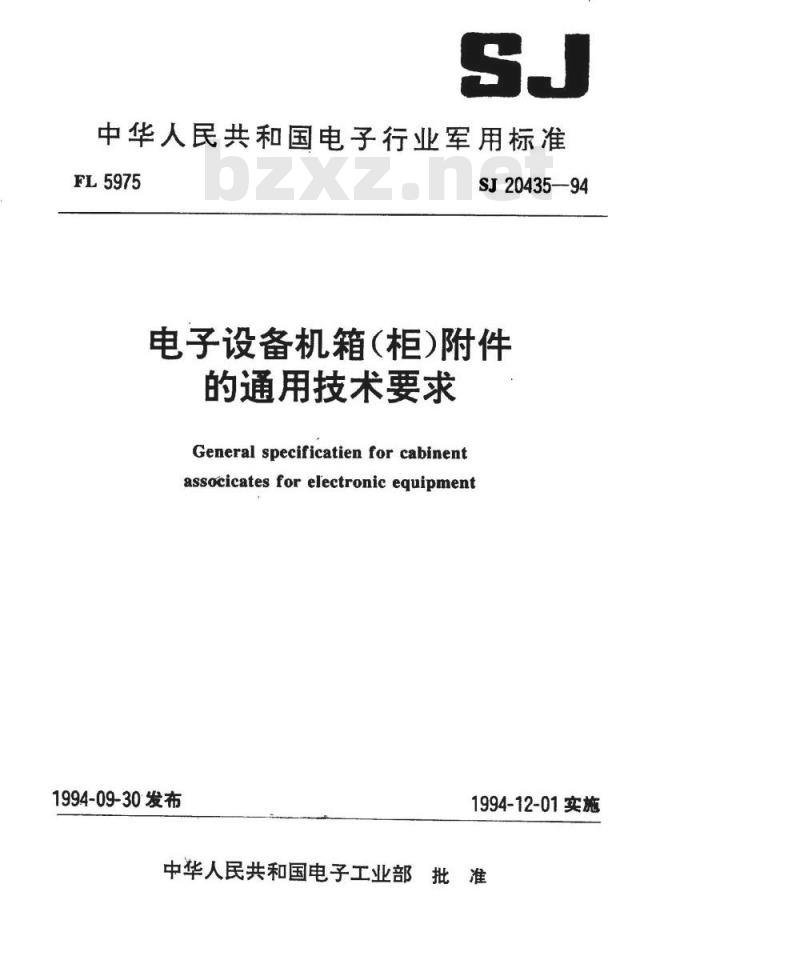

中华人民共和国电子行业军用标准FL5975
SJ20435—94
电子设备机箱(柜)附件
的通用技术要求
General specificatien for cabinentassocicates for electronic equipment1994-09-30发布
1994-12-01实施

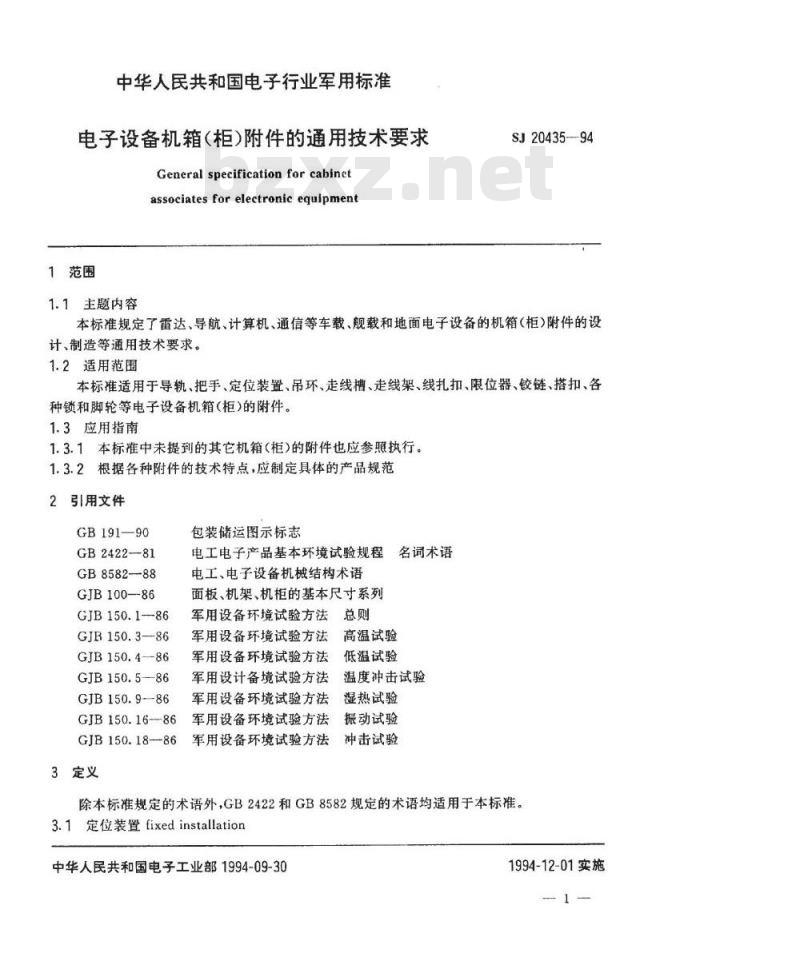

中华人民共和国电子工业部批准中华人民共和国电子行业军用标准电子设备机箱（柜）附件的通用技术要求General specification for cabinetassociatesforelectronic equlpment1范围
1.1主题内容
SJ20435-94
本标准规定了雷达、导航、计算机、通信等车载、舰载和地面电子设备的机箱（柜）附件的设计、制造等通用技术要求。
1.2适用范围
本标准适用于导轨、把手、定位装置、吊环、走线槽、走线架、线扎扣、限位器、铰链、搭扣、各种锁和脚轮等电子设备机箱（柜)的附件。1.3应用指南
1.3.1本标准中未提到的其它机箱（柜)的附件也应参照执行。1.3.2根据各种附件的技术特点，应制定具体的产品规范引用文件
GB191—90
GB2422--81
GB8582--88
GJB100—86
GJB 150.1--86
GJR150.3—86
GJB150.4—86
GJB150.5-86
GJB150.9--86
GJB150.16--86
GJB150.18-—86
3定义
包装储运图示标志
电工电子产品基本环境试验规程电工、电子设备机械结构术语
面板、机架、机柜的基本尺寸系列总则
军用设备环境试验方法
军用设备环境试验方法
军用设备环境试验方法
名词术语
高温试验
低温试验
军用设计备境试验方法
温度冲击试验
军用设备环境试验方法
湿热试验
军用设备环境试验方法
振动试验
军用设备环境试验方法
冲击试验
除本标准规定的术语外，GB2422和GB8582规定的术语均适用于本标准。3.1定位装置fixedinstallation中华人民共和国电子工业部1994-09-301994-12-01实施
SJ20435—94

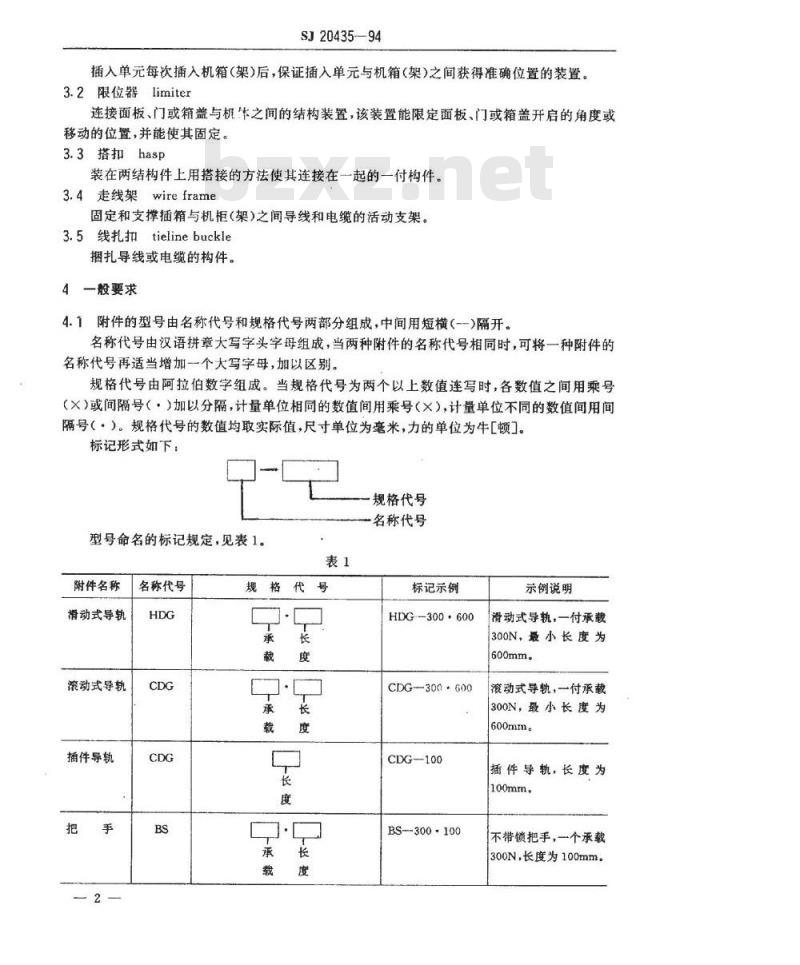

插入单元每次插入机箱（架）后，保证插入单元与机箱（架）之间获得准确位置的装置。3.2限位器limiter此内容来自标准下载网
连接面板、门或箱盖与机举之间的结构装置，该装置能限定面板、门或箱盖开启的角度或移动的位置，并能使其固定。
3.3搭扣hasp
装在两结构件上用搭接的方法使其连接在一起的一付构件。3.4走线架wireframe
固定和支撑插箱与机柜(架)之间导线和电缆的活动支架。3.5线扎扣tielinebuckle
捆扎导线或电缆的构件。
4一般要求
4.1附件的型号由名称代号和规格代号两部分组成，中间用短横（--)隔开。名称代号由汉语拼章大写字头字母组成，当两种附件的名称代号相同时，可将一种附件的名称代号再适当增加一一个大写字母，加以区别。规格代号由阿拉伯数字组成。当规格代号为两个以上数值连写时，各数值之间用乘号（X）或间隔号（·）加以分隔，计量单位相同的数值间用乘号（×），计量单位不同的数值间用间隔号（·）。规格代号的数值均取实际值，尺寸单位为毫米，力的单位为牛[顿]。标记形式如下：
规格代号
名称代号
型号命名的标记规定，见表1。
附件名称
滑动式导轨
滚动式导轨
插件导轨
名称代号
规格代号
标记示例
HDG-300·600
CDG-300·600
CDG—100
BS--300.100
示例说明
滑动式导轨，一付承载
300N，最小长度为
滚动式导轨，一付承载
300N，最小长度为
插件导轨，长度为
不带锁把手，一个承载
300N，长度为100mm。

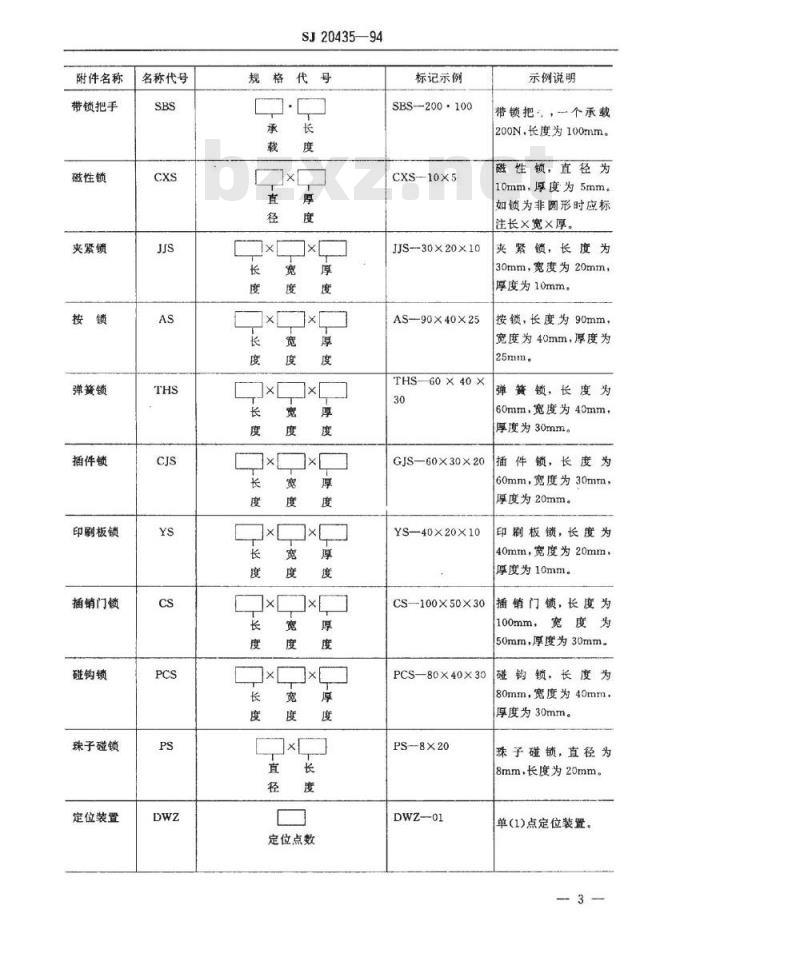

附件名称
带锁把手
磁性锁
夹紧锁
弹簧锁
插件锁
印刷板锁
插销门锁
碰钩锁
珠子碰锁
定位装置
名称代号
SJ20435—94
规格代号
定位点数
标记示例
SBS-200·100
CXS—10×5
JJS--30×20×10
AS-90×40×25
THS-60×40×
GJS-60X30X20
YS—40X20X10
CS—100X50×30
PCS—80×40×30
PS-8×20
DWZ--01
示例说明
带锁把，，一个承载
200N.长度为100mm。
磁性锁，直径为
10mm，厚度为5mm。
如锁为非圆形时应标
注长×宽×厚。
夹紧锁，长度为
30mm，宽度为20mm，
厚度为10mm。
按锁，长度为90mm，
宽度为40mm，厚度为
25mm。
弹簧锁，长度为
60mm，宽度为40mm，
厚度为30mm。
插件锁，长度为
60mm，宽度为30mm，
厚度为20mm。
印刷板锁，长度为
40mm，宽度为20mm，
厚度为10mm。
插销门锁，长度为
100mm，宽度为
50mm，厚度为30mm。
碰钩锁，长度为
80mm，宽度为40mm，
厚度为30mm。
珠子碰锁，直径为
8mm，长度为20mm。
单(1)点定位装置

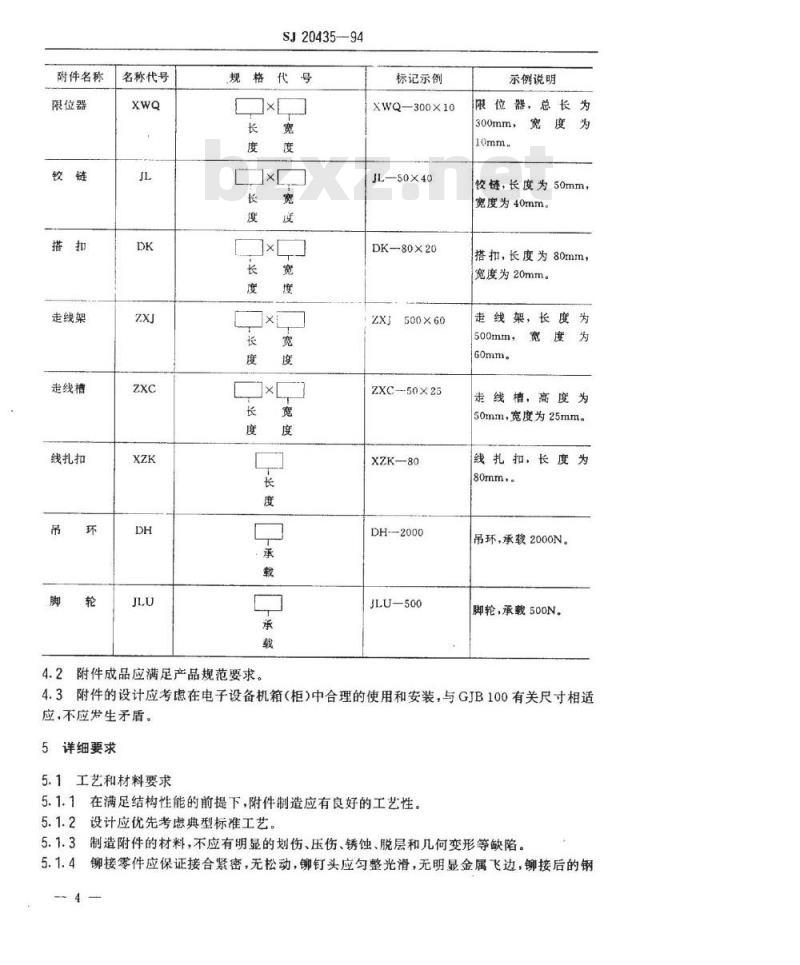

附件名称
限位器
走线架
走线槽
线扎扣
名称代号
SJ2043594
规格代号
附件成品应满足产品规范要求，标记示例
XWQ—300X10
JL-50×40
DK—80×20
500X60
ZXC-50X25
XZK-80
DH-2000
JLU-500
示例说明
限位器，总长为
300mm，宽度为
链，长度为50mm，
宽度为40mm。
搭扣，长度为80mm，
宽度为20mm。
走线架，长度为
500mm，宽度为
60mm。
走线槽，高度为
50mm，宽度为25mm。
线扎扣，长度为
吊环，承载2000N。
脚轮，承载500N。
4.3附件的设计应考虑在电子设备机箱（柜)中合理的使用和安装，与GJB100有关尺寸相适应，不应发生矛盾。
5详细要求
5.1工艺和材料要求
5.1.1在满足结构性能的前提下，附件制造应有良好的工艺性。5.1.2设计应优先考虑典型标准工艺。5.1.3制造附件的材料，不应有明显的划伤、压伤、锈蚀、脱层和几何变形等缺陷。5.1.4铆接零件应保证接合紧密，无松动，铆钉头应匀整光滑，无明显金属飞边，铆接后的钢铆钉头上应涂清漆或胶。
SJ20435-94
5.1.5熔焊零件的焊缝表面不允许有未熔合缺陷，基体金属不应裂纹、烧穿。对外观有要求的表面，应加以修整，不应有明显的气孔及夹渣等缺陷。5.2表面涂覆和化学处理要求
5.2.1附件中所有可能受到腐蚀的零件表面除精密配合的表面和摩擦面外，均应进行表面涂覆或化学处理。
5.2.2用于海边、海上等较恶劣的环境的附件，其涂覆或化学处理要求由订购方与承制方协商处理。
5.2.3钢零件优先采用镀锌钝化处理。5.2.4对铆接和点焊件应先镀后接，并在铆接处或点焊处涂清漆或胶。5.2.5铸件一般不允许采用电镀或化学处理方法防护。5.2.6镀锌、镀镍的弹性零件和镀硬铬的零件，为防止发脆，镀后必须进行去氢处理。5.2.7接触的零件与零件之间，不准形成不允许的电化偶。如果难免形成不允许的电化偶，又不可能采用其它防扩涂覆和化学处理，则在两个连接件之间放置绝缘衬垫。5.3人一机一环境系统要求
在附件设计中，应充分运用人一机一环境系统工程的设计准则和原理，使操作人员操作、维护方便，安全可靠。
5.4安全要求
5.4.1附件必须进行安全性设计，确保设备和操作人员安全。5.4.2凡人能触及的部位，不应有锋利边棱、尖角等。5.4.3附件受力部分应有足够的刚度、强度。5.5环境条件要求
5.5.1高温
附件能经受起温度为70℃、时间为48h的高温贮存环境要求。5.5.2低温
附件能经受起温度为55℃、时间为24h的低温贮存环境要求。5.5.3温度冲击
附件能经受起按GJB150.5第2章规定的温度冲击环境要求。5.5.4湿热
附件能经受起按GJB150.9第2章规定中“地面和机载电子设备湿热试验”类别的湿热环境要求。
5.5.5振动
附件能经受起按GJB150.16第2章表1中“第1类基本运输”的振动环境要求。5.5.6冲击
附件能经受起峰值加速度300m/s，半正弦波，脉冲持续时间为11ms的冲击环境要求。5.6试验方法要求
5.6.1附件的试验应按其用途安装在机箱（柜）上进行，也可安装在模拟机箱（柜）上进行或单独进行。
5.6.2试验顺序应参照GJB150.1\附录A，环境试验顺序表”中A1组进行。5.6.3环境试验方法应按GJB150.3、GJB150.4、GJB150.5、GJB150.9、GJB150.16和5
GJB150.18等规定进行。
SJ20435—94
5.6.4根据每种附件的用途和使用条件要求，附件的试验项目和试验参数，按产品规范或由订购方与承制方协商确定。
5.7标志、包装、运输、贮存要求5.7.1标志
5.7.1.1产品标志
在附件易见处，应设有标志或名称，根据附件的具体情况亦可不设标志或名称，附件的标志一般应有下述内容：
制造厂名，
b.产品名称和型号；
商标：
制造日期。
根据具体情况可以增减。
5.7.1.2包装标志
在包装箱或运输箱易见处，应涂有以下标志：a.
产品名称和型号：
制造厂名；
产品数量：
外形尺寸；
总质量：
符合GB191的运输标志；
出厂日期；
1其它有关标志。
根据产品具体情况对上述内容可适当增减。5.7.1.3
合格证标志
制造厂名；
产品名称和型号：
商标；
制造日期；
检验员代号。
5.7.2包装
5.7.2.1根据附件的体积、质量、可将同型号若干附件包装为一个小单元，然后再将几个小单元包装为个运输包装件。一个运输包装件总质量不许超过80kg。5.7.2.2每个包装箱内应有下列文件：a.
产品合格证书；
产品说明书：
装箱清单：
d.其他有关技术资料。
5.7.3运输
SJ20435--94
5.7.3.1包装箱或运输箱应能经受从发货地至收货地各种运输的综合考验，并不得使外包装破坏产品受损。
5.7.3.2包装箱应根据附件的特点考虑防潮防雨的措施。5.7.4贮存
5.7.4.1产品不应长期露天存放，应贮存在周围环境没有酸、碱、硫化物及其它对产品有害气体的干燥、通风的库房中。
5.7.4.2对贮存的时间有要求的附件，应在产品规范中做出具体规定。附加说明：
本标准由中国电子技术标准化研究所归口。本标准由国营782厂起草。
本标准主要起草人：吴万涛、李麦田、冯长有、张亚佩、田向涛。计划项目代号：B24001。
