【电子行业标准(SJ)】 通信电声器件与设备的机械接口

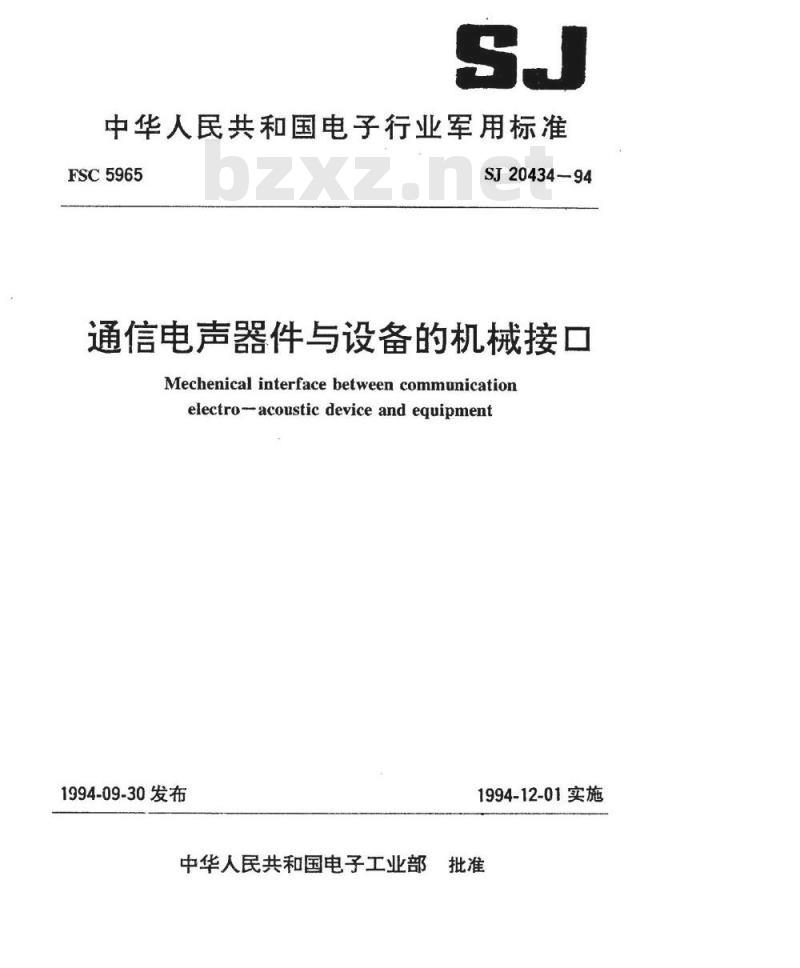

中华人民共和国电子行业军用标准FSC5965
SJ20434-94
通信电声器件与设备的机械接口Mechenical interface between communicationelectro--acoustic device and equipment1994-09-30发布
1994-12-01实施

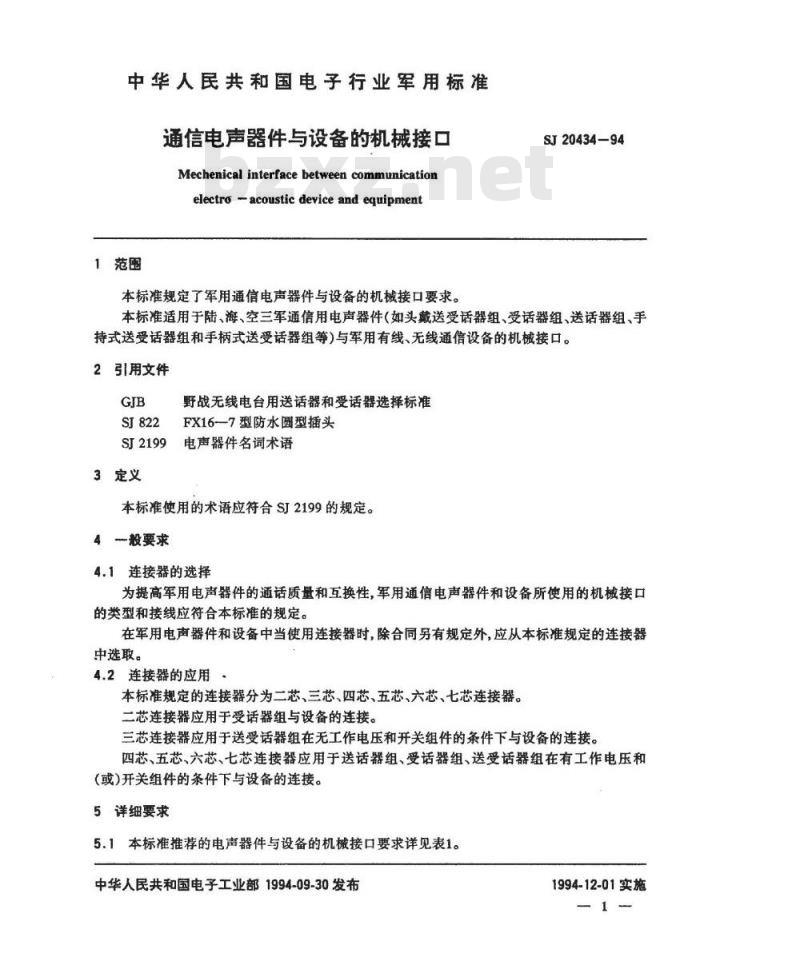

中华人民共和国电子工业部批准中华人民共和国电子行业军用标准通信电声器件与设备的机械接口Mechenical interfacebetween communicationelectro-acoustic device and equipment1范围
本标准规定了军用通信电声器件与设备的机械接口要求。SJ20434—94下载标准就来标准下载网
本标准适用于陆、海、空三军通信用电声器件（如头戴送受话器组、受话器组、送话器组、手持式送受话器组和手柄式送受话器组等)与军用有线、无线通信设备的机械接口。2引用文件
SJ2199
3定义
野战无线电台用送话器和受话器选择标准FX16-7型防水圆型插头
电声器件名词术语
本标准使用的术语应符合SJ2199的规定。4一般要求
4.1连接器的选择
为提高军用电声器件的通话质量和互换性，军用通信电声器件和设备所使用的机械接口的类型和接线应符合本标准的规定。在军用电声器件和设备中当使用连接器时，除合同另有规定外，应从本标准规定的连接器中选取。
4.2连接器的应用
本标准规定的连接器分为二芯、三芯、四芯、五芯、六芯、七芯连接器。二芯连接器应用于受话器组与设备的连接。三芯连接器应用于送受话器组在无工作电压和开关组件的条件下与设备的连接。四芯、五芯、六芯、七芯连接器应用于送话器组、受话器组、送受话器组在有工作电压和(或)开关组件的条件下与设备的连接。5详细要求
5.1本标准推荐的电声器件与设备的机械接口要求详见表1。中华人民共和国电子工业部1994-09-30发布1994-12-01实施
SJ20434—94

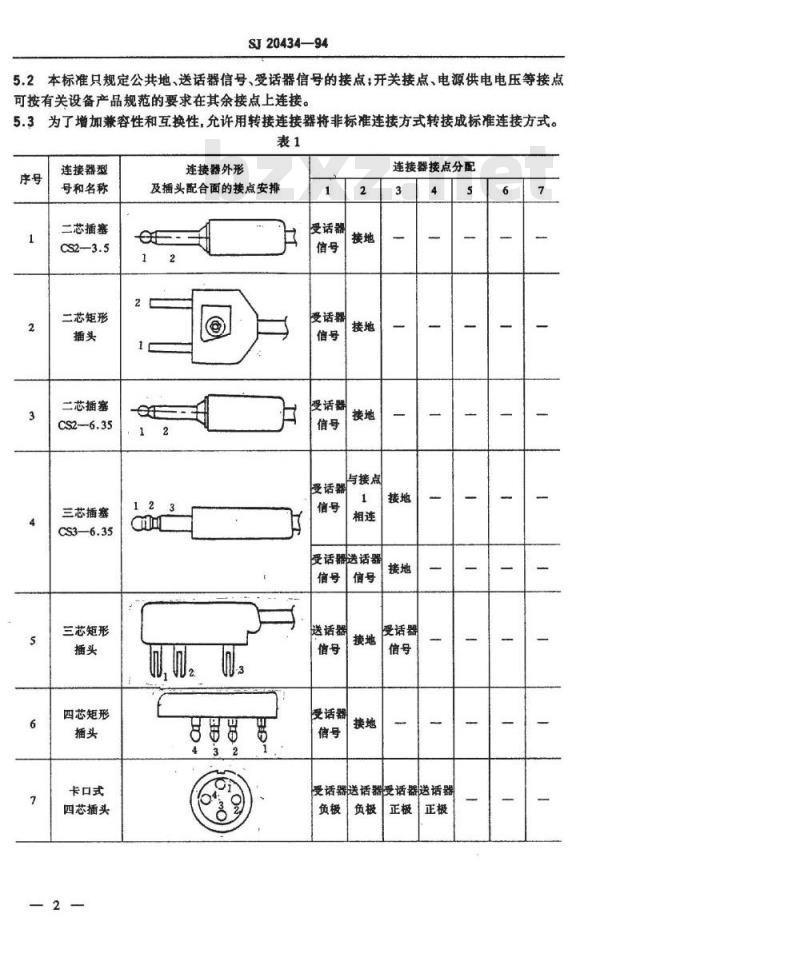

5.2本标准只规定公共地、送话器信号、受话器信号的接点：开关接点、电源供电电压等接点可按有关设备产品规范的要求在其余接点上连接。5.3为了增加兼容性和互换性，允许用转接连接器将非标准连接方式转接成标准连接方式。表1
连接器型
号和名称
二芯插塞
CS2—3.5
二芯矩形
二芯插塞
三芯插塞
三芯矩形
四芯矩形
卡口式
四芯插头
连接器外形
及插头配合面的接点安排
受话器
授话器
受话器
受话器
与接点
受话器送话器
送话器
受话器
连接器接点分配
受话器
受话器送话器受话器送话器
连接器型
号和名称
螺纹式
四芯插寒
四芯矩形
连接器
五芯圆形
连接器
FQ14—5T
六芯圆形
连接器
x9—5T
七芯圆形
连接器
FX14—7T
YC14-K7T
FQ14-7T
附加说明：
连接器外形
SJ20434—94

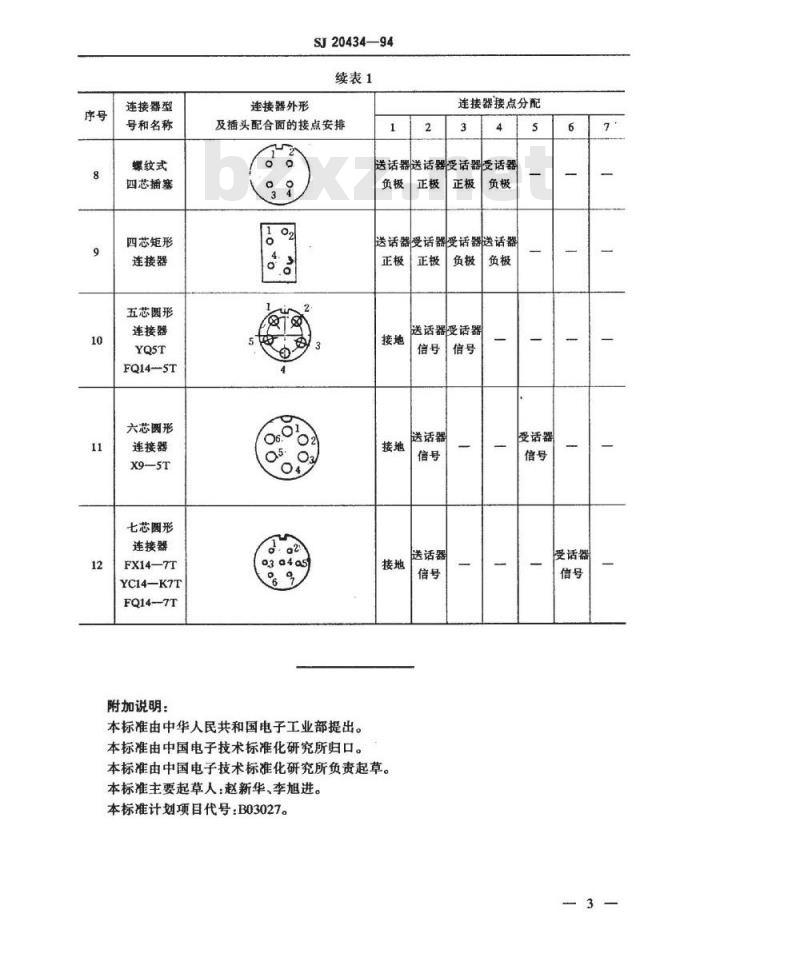

续表1
及插头配合面的接点安排
03a4a5
本标准由中华人民共和国电子工业部提出。本标准由中国电子技术标准化研究所归口。1
连接器接点分配
送话器送话器受话器受话器
送话器受话器受话器送话器
本标准由中国电子技术标准化研究所负责起草。本标准主要起草人：赵新华、李旭进。本标准计划项目代号：B03027。正极
送话器受话器
送话器
送话器
受话器
授话器
