中华人民共和国电子行业军用标准FL5961
SJ20390—93
电子器件用玻璃一金属接头规范Specification for glass-to-metal headersused in electron devices
1993-05-11发布
1993-07-01实施
中华人民共和国电子工业部批准1范围

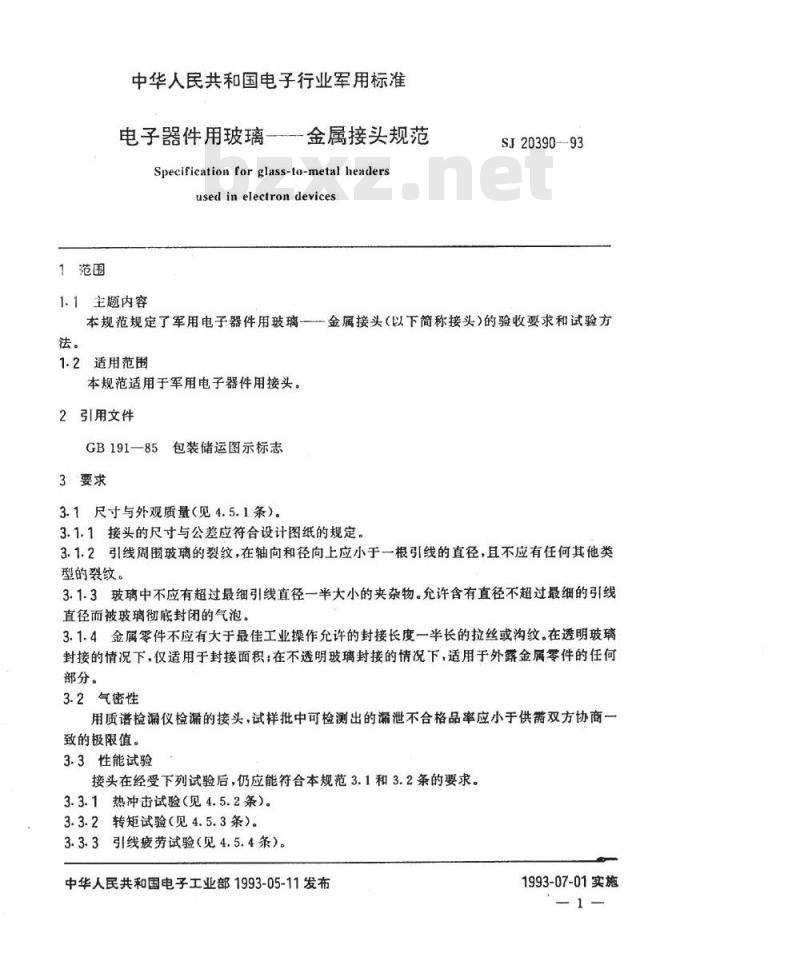

中华人民共和国电子行业军用标准电子器件用玻璃金属接头规范
Specification for glass-to-metal headersused in electron devices
1.1主题内容
SJ20390-93
本规范规定了军用电子器件用玻璃金属接头（以下简称接头）的验收要求和试验方法。
1.2适用范围
本规范适用于军用电子器件用接头。2引用文件
GB191—85包装储运图示标志
3要求
3.1尺寸与外观质量（见4.5.1条）。3.1.1接头的尺寸与公差应符合设计图纸的规定。3.1.2引线周围玻璃的裂纹，在轴向和径向上应小于一根引线的直径，耳不应有任何其他类型的裂纹。
3.1.3玻璃中不应有超过最细引线直径一半大小的夹杂物。允许含有直径不超过最细的引线直径而被玻璃彻底封闭的气泡。3.1.4金属零件不应有大于最佳工业操作允许的封接长度一半长的拉丝或沟纹。在透明玻璃封接的情况下，仅适用于封接面积；在不透明玻璃封接的情况下，适用于外露金属零件的任何部分。
3.2气密性
用质谱检漏仪检漏的接头，试样批中可检测出的漏泄不合格品率应小于供需双方协商一致的极限值。
3.3性能试验
接头在经受下列试验后，仍应能符合本规范3.1和3.2条的要求。3.3.1热冲击试验（见4.5.2条）。3.3.2转矩试验（见4.5.3条）。3.3.3引线疲劳试验（见4.5.4条）。中华人民共和国电子工业部1993-05-11发布1993-07-01实施

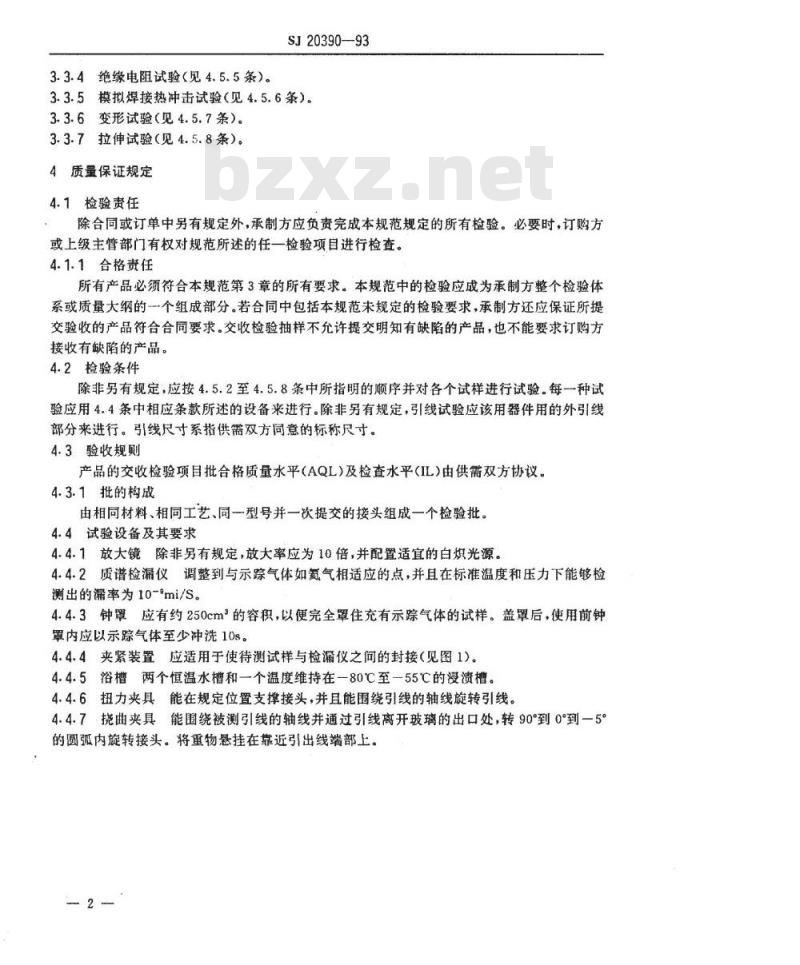

3.3.4绝缘电阻试验（见4.5.5条）。SJ20390-93
3.3.5模拟焊接热冲击试验（见4.5.6条）。3.3.6变形试验（见4.5.7条）。3.3.7拉伸试验（见4.5.8条）。4质量保证规定
4.1检验责任
除合同或订单中另有规定外，承制方应负责完成本规范规定的所有检验。必要时，订购方或上级主管部门有权对规范所述的任一检验项目进行检查。4.1.1合格责任
所有产品必须符合本规范第3章的所有要求。本规范中的检验应成为承制方整个检验体系或质量大纲的个组成部分。若合同中包括本规范未规定的检验要求，承制方还应保证所提交验收的产品符合合同要求。交收检验抽样不允许提交明知有缺陷的产品，也不能要求订购方接收有缺陷的产品。
4.2检验条件
除非另有规定，应按4.5.2至4.5.8条中所指明的顺序并对各个试样进行试验。每一种试验应用4.4条中相应条款所述的设备来进行。除非另有规定，引线试验应该用器件用的外引线部分来进行。引线尺寸系指供需双方同意的标称尺寸。4.3验收规则
产品的交收检验项目批合格质量水平（AQL）及检查水平（IL）由供需双方协议。4.3.1批的构成
由相同材料、相同工艺、同一型号并一次提交的接头组成一个检验批。4.4试验设备及其要求
4.4.1放大镜除非另有规定，放大率应为10倍，并配置适宜的白烘光源。4.4.2质谱检漏仪调整到与示踪气体如氮气相适应的点，并且在标准温度和压力下能够检测出的滞率为10-\mi/S。
4.4.3钟罩应有约250cm的容积，以便完全罩住充有示踪气体的试样。盖罩后，使用前钟累内应以示踪气体至少冲洗10s。4.4.4夹紧装置应适用于使待测试样与检漏仪之问的封接（见图1）。4.4.5浴槽两个恒温水槽和一个温度维持在一80℃至55℃的浸渍槽。4.4.6扭力夹具能在规定位置支撑接头，并且能围绕引线的轴线旋转引线。4.4.7挠曲夹具能围绕被测引线的轴线并通过引线离开玻璃的出口处，转90°到0°到一5的圆弧内旋转接头。将重物悬挂在靠近引出线端部上。-2

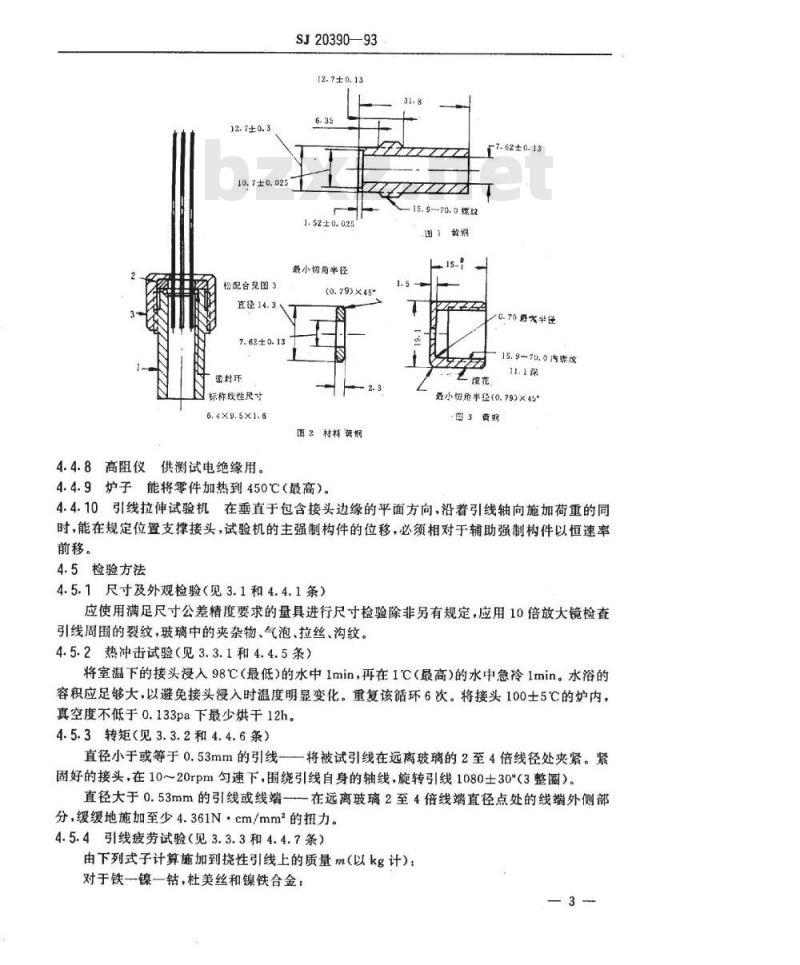

10.7±0.025
SJ20390—93
12.7±0.13
1.52±0.025
最小切角半径
松配合见图3
直径14.3
7.62±0.13
密封环
标称线性尺寸
6.4×9.5×1.6
4.4.8高阻仪供测试电绝缘用。
(0.79)×45
国2材料谎钢
4.4.9炉子能将零件加热到450℃（最高）。1.5此内容来自标准下载网
15.9--70.0纹
7.62±0.13
0.79最大半径
15.9-70.0内染纹
最小切角半径(0.79)×45
四3费钢
4.4.10引线拉伸试验机在垂直于包含接头边缘的平面方向，沿着引线轴向施加荷重的同时，能在规定位置支撑接头，试验机的主强制构件的位移，必须相对于辅助强制构件以恒速率前移。
4.5检验方法
4.5.1尺寸及外观检验（见3.1和4.4.1条）应使用满足尺寸公差精度要求的量具进行尺寸检验除非另有规定，应用10倍放大镜检查引线周围的裂纹，玻璃中的夹杂物、气泡、拉丝、沟纹。4.5.2热冲击试验（见3.3.1和4.4.5条）将室温下的接头浸入98℃（最低）的水中1min，再在1℃（最高）的水中急冷1min。水浴的容积应足够大，以避免接头浸入时温度明显变化。重复该循环6次。将接头100士5℃的炉内，真空度不低于0.133pa下最少烘干12h。4.5.3转矩（见3.3.2和4.4.6条）直径小于或等于0.53mm的引线一一将被试引线在远离玻璃的2至4倍线径处夹紧。紧固好的接头，在10～20rpm匀速下，围绕引线自身的轴线，旋转引线1080士30（3整圆）。直径大于0.53mm的引线或线端在远离玻璃2至4倍线端直径点处的线端外侧部分，缓缓地施加至少4.361N·cm/mm2的扭力。4.5.4引线疲劳试验（见3.3.3和4.4.7条）由下列式子计算施加到性引线上的质量m(以kg计)：对于铁一镍一钻，杜美丝和镍铁合金：3

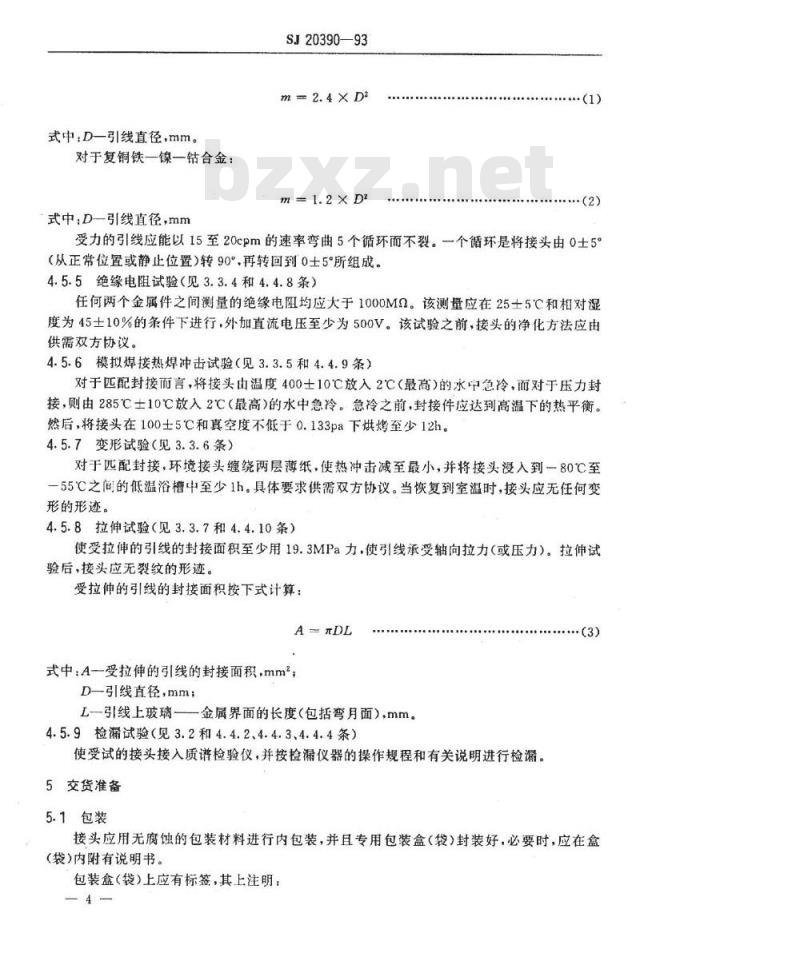

式中：D一引线直径，mm。
对于复铜铁一镍一钻合金：
式中：D-引线直径，mm
SJ20390—93
m=2.4×D2
+（2）
受力的引线应能以15至20cpm的速率弯曲5个循环而不裂。一个循环是将接头由0士5°（从正常位置或静止位置）转90°，再转回到0士5°所组成。4.5.5绝缘电阻试验（见3.3.4和4.4.8条）任何两个金属件之间测量的绝缘电阻均应大于1000MQ。该测量应在25±5℃和相对湿度为45土10%的条件下进行，外加直流电压至少为500V。该试验之前，接头的净化方法应由供需双方协议。
4.5.6模拟焊接热焊冲击试验（见3.3.5和4.4.9条）对于匹配封接而言，将接头由温度400士10℃放入2℃（最高）的水中急冷，而对于压力封接，则由285℃士10℃放入2℃（最高）的水中急冷。急冷之前，封接件应达到高温下的热平衡。然后，将接头在100士5℃和真空度不低于0.133pa下烘烤至少12h。4.5.7变形试验（见3.3.6条）
对于匹配封接，环境接头缠绕两层薄纸，使热冲击减至最小，并将接头浸入到一80℃至一55℃之间的低温浴槽中至少1h。具体要求供需双方协议。当恢复到室温时，接头应无任何变形的形迹。
4.5.8拉伸试验（见3.3.7和4.4.10条）使受拉伸的引线的封接面积至少用19.3MPa力.使引线承受轴向拉力（或压力）。拉伸试验后，接头应无裂纹的形迹。
受拉伸的引线的封接面积按下式计算：A—元DL
式中：A一受拉伸的引线的封接面积，mm；D一引线直径，mm；
L一引线上玻璃金属界面的长度（包括弯月面），mm。4.5.9检漏试验（见3.2和4.4.2、4.4.3、4.4.4条）使受试的接头接入质谱检验仪，并按检漏仪器的操作规程和有关说明进行检漏。5交货准备
5.1包装
·（3)
接头应用无腐蚀的包装材料进行内包装，并且专用包装盒（袋）封装好，必要时，应在盒(袋)内附有说明书。
包装盒（袋）上应有标签，其上注明：4
制造厂名称、代号和商标；
SJ20390—-93
本规范名称代号和合同或订单的编号；接头代号和名称；
产品质量标志和检验批识别代码数量：
检验日期和检验员印章；
包装日期和包装印章。
5.2贮存
接头应贮存在温度为一10～40℃、相对湿度不大于50%的干燥、通风、无腐蚀性气氛的库房中。贮存期不得超过六个月。5.3运输
接头运输时，应有牢固的包装箱，箱外面应有符合5.1规定的标签和GB192规定的小心轻放”、“防湿”等标志。装有接头的包装箱允许用任何运输工具运输。6说明事项
6.1预定用途：本规范规定的接头预定用于军用电子器件。6.2订货文件内容
合同或订单中应载明下列内容：a.
本规范的名称和编号；
接头名称代号；
数量：
绝缘电阻试验前的净化方法（见4.5.5条）检漏试验允许的最大不合格品率（见3.2条）：验收规则（见4.3条）
变形试验的温度（见4.5.7条）。g
6.3定义
6.3.1接头headers
一种将一根或多根金属引线或金属管（片）与玻璃介质封接的构件，外观上可以呈圆柱形，圆形或其他形状。金属零件可以是电镀或未电镀的，而玻璃可以是透明或不透明的。附加说明：
本规范由中国电子技术标准化研究所归口。本规范由中国电子技术标准化研究所负责起草。本规范主要起草人：刘承钧、芮凤华。计划项目代号：B05002。
