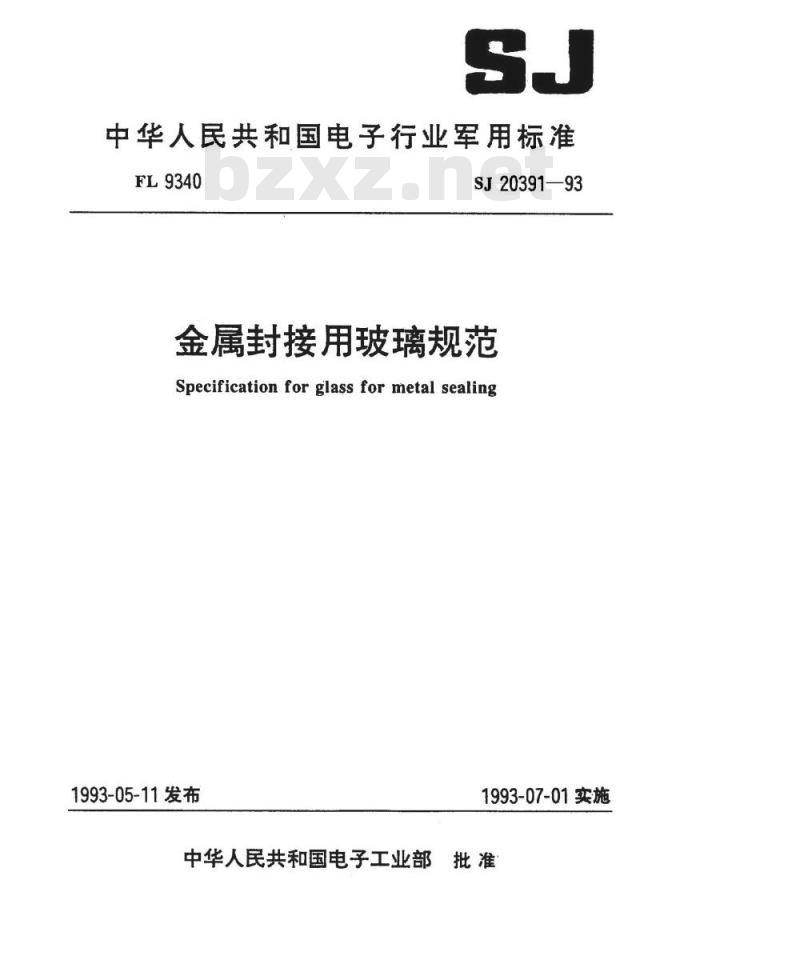

中华人民共和国电子行业军用标准FL9340
SJ20391—93
金属封接用玻璃规范
Specification for glass for metal sealing1993-05-11发布
1993-07-01实施
中华人民共和国电子工业部批准1范围

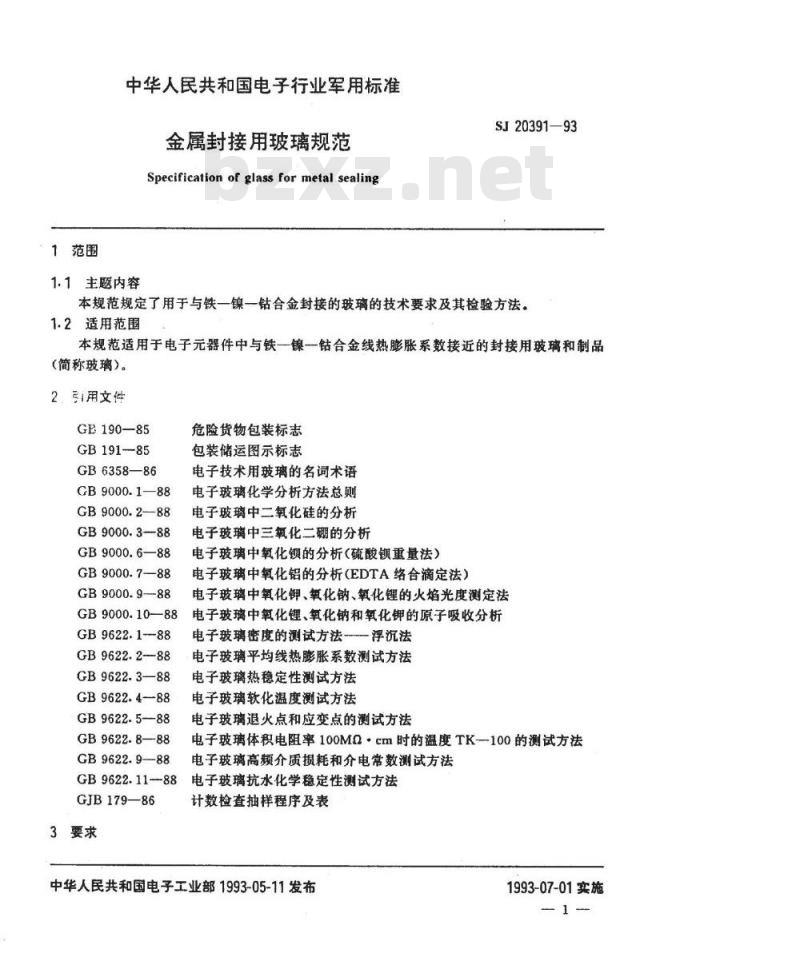

中华人民共和国电子行业军用标准金属封接用玻璃规范
Specification of glass for metal sealing1.1主题内容
SJ20391—93
本规范规定了用于与铁一镍一钻合金封接的玻璃的技术要求及其检验方法。1.2适用范围
本规范适用于电子元器件中与铁一镍一钻合金线热膨胀系数接近的封接用玻璃和制品(简称玻璃）。
2、用文件
GE190-85
GB191-85
GB6358—86
CB9000.1—88
GB9000.2-—88
GB9000.3—88
GB9000.6—88
GB9000.7—88
GB 9000.988
GB9000.10—88
GB9622.1-88
GB9622.2—88
GB9622.3—88
GB 9622.4-88
GB9622.5--88
GB9622.8—88
GB 9622.9--88
GB9622.11--88
GJB179—86
3要求
危险货物包装标志
包装储运图示标志
电子技术用玻璃的名词术语
电子玻璃化学分析方法总则
电子玻璃中二氧化硅的分析
电子玻璃中三氧化二硼的分析
电子玻璃中氧化的分析（硫酸重量法）电子玻璃中氧化铝的分析（EDTA络合滴定法）电子玻璃中氧化钾、氧化钠、氧化锂的火焰光度测定法电子玻璃中氧化锂、氧化钠和氧化钾的原子吸收分析电子玻璃密度的测试方法—浮沉法电子玻璃平均线热膨胀系数测试方法电子玻璃热稳定性测试方法
电子玻璃软化温度测试方法
电子玻璃退火点和应变点的测试方法电子玻璃体积电阻率100MQ·cm时的温度TK一100的测试方法电子玻璃高频介质损耗和介电常数测试方法电子玻璃抗水化学稳定性测试方法计数检查抽样程序及表
中华人民共和国电子工业部1993-05-11发布1993-07-01实施

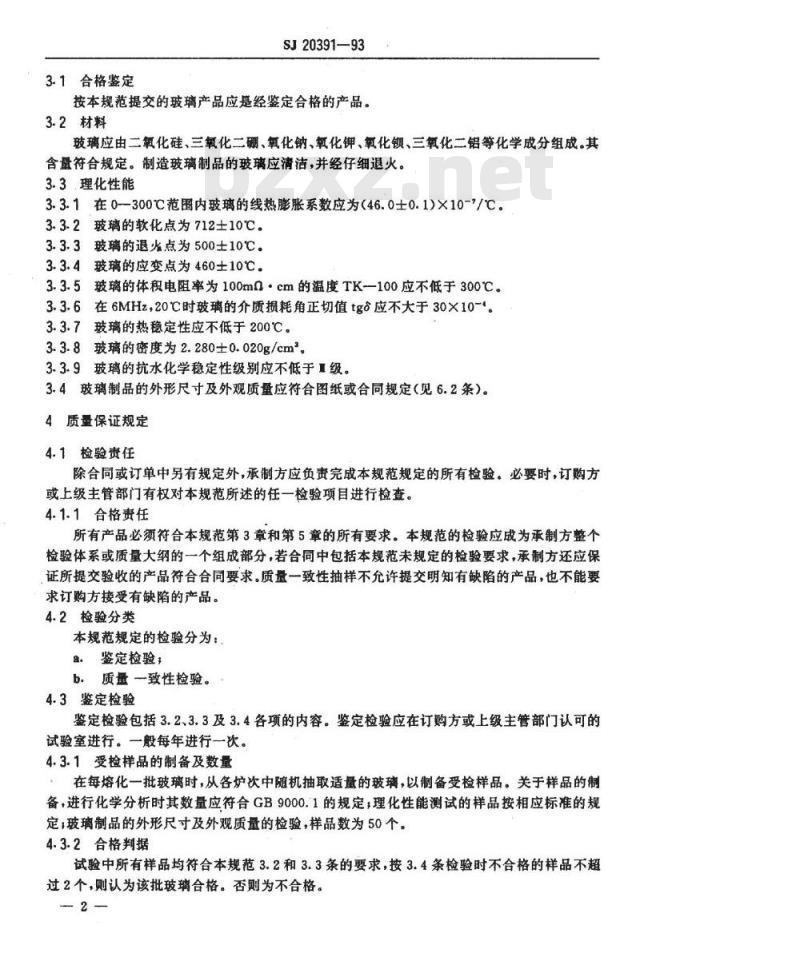

3.1合格鉴定
SJ20391—93
按本规范提交的玻璃产品应是经鉴定合格的产品。3.2材料
玻璃应由二氧化硅、三氧化二硼、氧化钠、氧化钾、氧化钡、三氧化二铝等化学成分组成。其含量符合规定。制造玻璃制品的玻璃应清洁，并经仔细退火。3.3理化性能
3.3.1在0-300℃范圈内玻璃的线热膨胀系数应为（46.0士0.1)×10-7/℃。3.3.2玻璃的软化点为712士10℃。3.3.3玻璃的退火点为500士10℃。3.3.4玻璃的应变点为460±10℃。3.3.5玻璃的体积电阻率为100mA·cm的温度TK一100应不低于300℃。3.3.6在6MHz，20℃时玻璃的介质损耗角正切值tg应不大于30×10-。3.3.7玻璃的热稳定性应不低于200℃。3.3.8玻璃的密度为2.280±0.020g/cm。3.3.9玻璃的抗水化学稳定性级别应不低于1级。3.4玻璃制品的外形尺寸及外观质量应符合图纸或合同规定（见6.2条）。4质量保证规定
4.1检验任
除合同或订单中另有规定外，承制方应负责完成本规范规定的所有检验。必要时，订购方或上级主管部门有权对本规范所述的任一检验项目进行检查。4.1.1合格责任
所有产品必须符合本规范第3章和第5章的所有要求。本规范的检验应成为承制方整个检验体系或质量大纲的一个组成部分，若合同中包括本规范未规定的检验要求，承制方还应保证所提交验收的产品符合合同要求。质量一致性抽样不允许提交明知有缺陷的产品，也不能要求订购方接受有缺陷的产品。
4.2检验分类
本规范规定的检验分为：
a。鉴定检验；
b.质量一致性检验。
4.3鉴定检验
鉴定检验包括3.2、3.3及3.4各项的内容。鉴定检验应在订购方或上级主管部门认可的试验室进行。一般每年进行一次。4.3.1受检样品的制备及数量
在每熔化一批玻璃时，从各炉次中随机抽取适量的玻璃，以制备受检样品。关于样品的制备，进行化学分析时其数量应符合GB9000.1的规定，理化性能测试的样品按相应标准的规定，玻璃制品的外形尺寸及外观质量的检验，样品数为50个。4.3.2合格判据
试验中所有样品均符合本规范3.2和3.3条的要求，按3.4条检验时不合格的样品不超过2个，则认为该批玻璃合格。否则为不合格。2

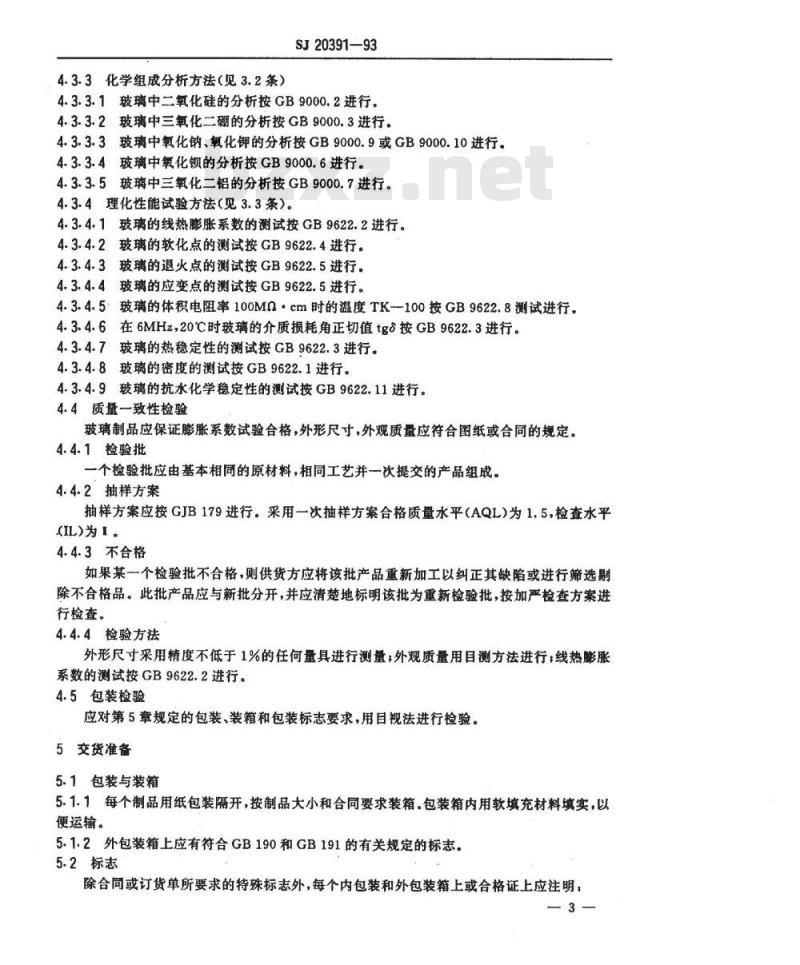

4.3.3化学组成分析方法（见3.2条）SJ20391—93
4.3.3.1玻璃中二氧化硅的分析按GB9000.2进行。4.3.3.2玻璃中三氧化二硼的分析按GB9000.3进行。4.3.3.3玻璃中氧化钠、氧化钾的分析按GB9000.9或GB9000.10进行。4.3.3.4玻璃中氧化锁的分析按GB9000.6进行。4.3.3.5玻璃中三氧化二铝的分析按GB9000.7进行。4.3.4理化性能试验方法（见3.3条）。4.3.4.1玻璃的线热膨胀系数的测试按GB9622.2进行。4.3.4.2玻璃的软化点的测试按GB9622.4进行。4.3.4.3玻璃的退火点的测试按GB9622.5进行。4.3.4.4玻璃的应变点的测试按GB9622.5进行。4.3.4.5玻璃的体积电阻率100M0·cm时的温度TK-100按GB9622.8测试进行。4.3.4.6在6MHz，20℃时玻璃的介质损耗角正切值tg按GB9622.3进行。4.3.4.7玻璃的热稳定性的测试按GB9622.3进行。4.3.4.8玻璃的密度的测试按GB9622.1进行。4.3.4.9玻璃的抗水化学稳定性的测试按GB9622.11进行。4.4质量一致性检验
玻璃制品应保证膨胀系数试验合格，外形尺寸，外观质量应符合图纸或合同的规定。4.4.1检验批
一个检验批应由基本相同的原材料，相同工艺并一次提交的产品组成。4.4.2抽样方案
抽样方案应按GJB179进行。采用一次抽样方案合格质量水平（AQL）为1.5，检查水平(IL)为I。
4.4.3不合格www.bzxz.net
如果某一个检验批不合格，则供货方应将该批产品重新加工以纠正其缺陷或进行筛选剔除不合格品。此批产品应与新批分开，并应清楚地标明该批为重新检验批，按加严检查方案进行检查。
4.4.4检验方法
外形尺寸采用精度不低于1%的任何量具进行测量，外观质量用目测方法进行，线热膨胀系数的测试按GB9622.2进行。
4.5包装检验
应对第5章规定的包装、装箱和包装标志要求，用目视法进行检验。5交货准备
5.1包装与装箱
5.1.1每个制品用纸包装隔开，按制品大小和合同要求装箱。包装箱内用软填充材料填实，以便运输。
5.1.2外包装箱上应有符合GB190和GB191的有关规定的标志。5.2标志

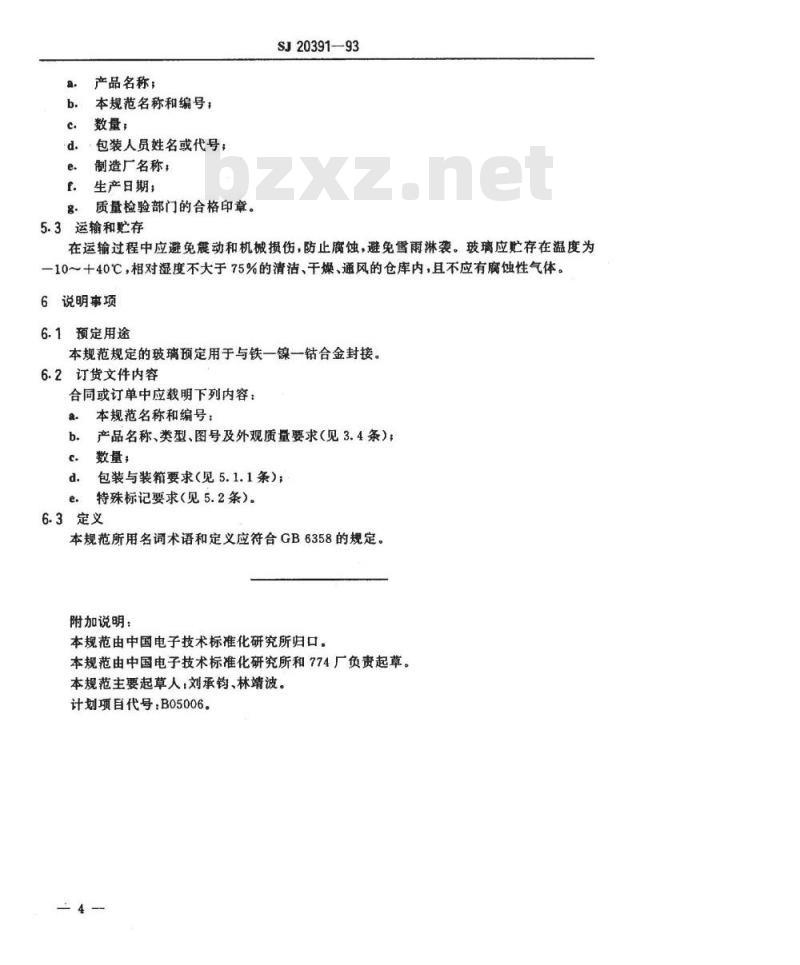

除合同或订货单所要求的特殊标志外，每个内包装和外包装箱上或合格证上应注明，3-
产品名称；
本规范名称和编号；
数量；
包装人员姓名或代号；
制造厂名称，
生产日期；
质量检验部门的合格印章。
5.3运输和贮存
SJ20391—93
在运输过程中应避免震动和机械损伤，防止腐蚀，避免雪雨淋袭。玻璃应贮存在温度为一10～十40℃，相对湿度不大于75%的清洁、干燥、通风的仓库内，且不应有腐蚀性气体。6说明事项
6.1预定用途
本规范规定的玻璃预定用于与铁一镍一钻合金封接。6.2订货文件内容
合同或订单中应载明下列内容：a
本规范名称和编号：
产品名称、类型、图号及外观质量要求（见3.4条）：b.
数量，
包装与装箱要求（见5.1.1条）：特殊标记要求（见5.2条）。
6.3定义
本规范所用名词术语和定义应符合GB6358的规定。附加说明：
本规范由中国电子技术标准化研究所归口。本规范由中国电子技术标准化研究所和774厂负责起草。本规范主要起草人，刘承钧、林靖波。计划项目代号：B05006。
