【电子行业标准(SJ)】 CT105型瓷介固定电容器详细规范

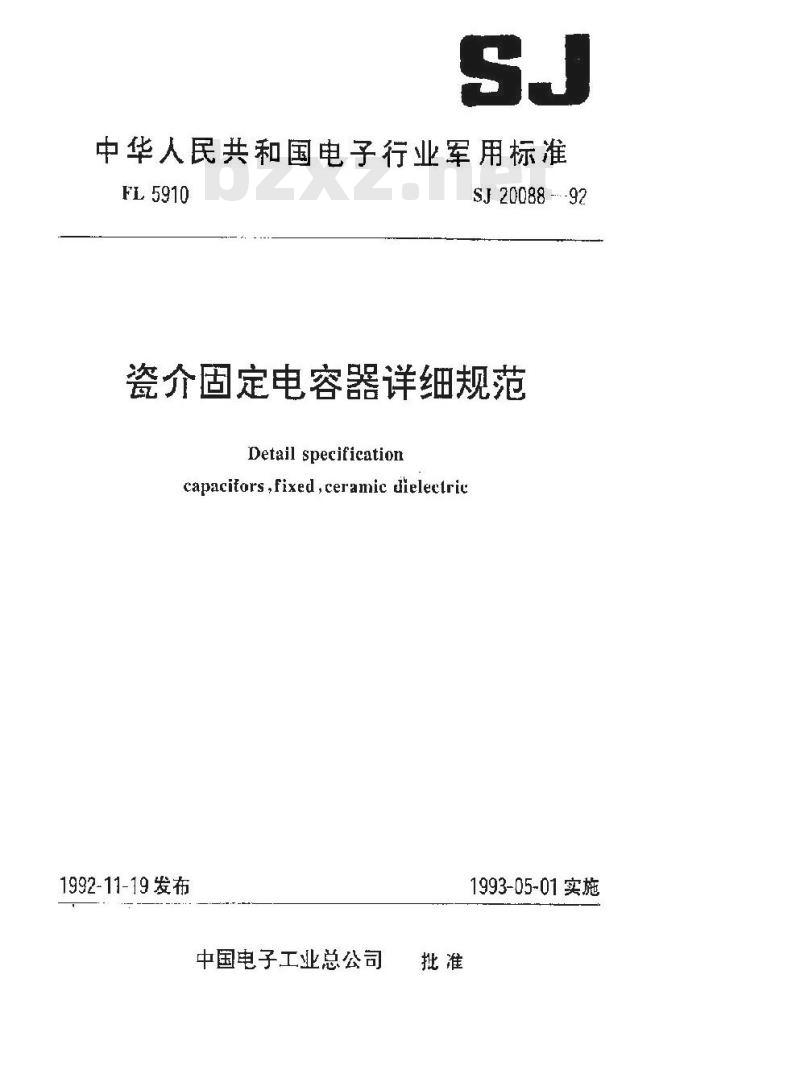

中华人民共和国电子行业军用标准FL5910
SJ 20088 -92
瓷介固定电容器详细规范
Detail specification
capacitors,fixed,ceramic dieleclri1992-11-19 发布
中国电子工业总公司
1993-05-01实施

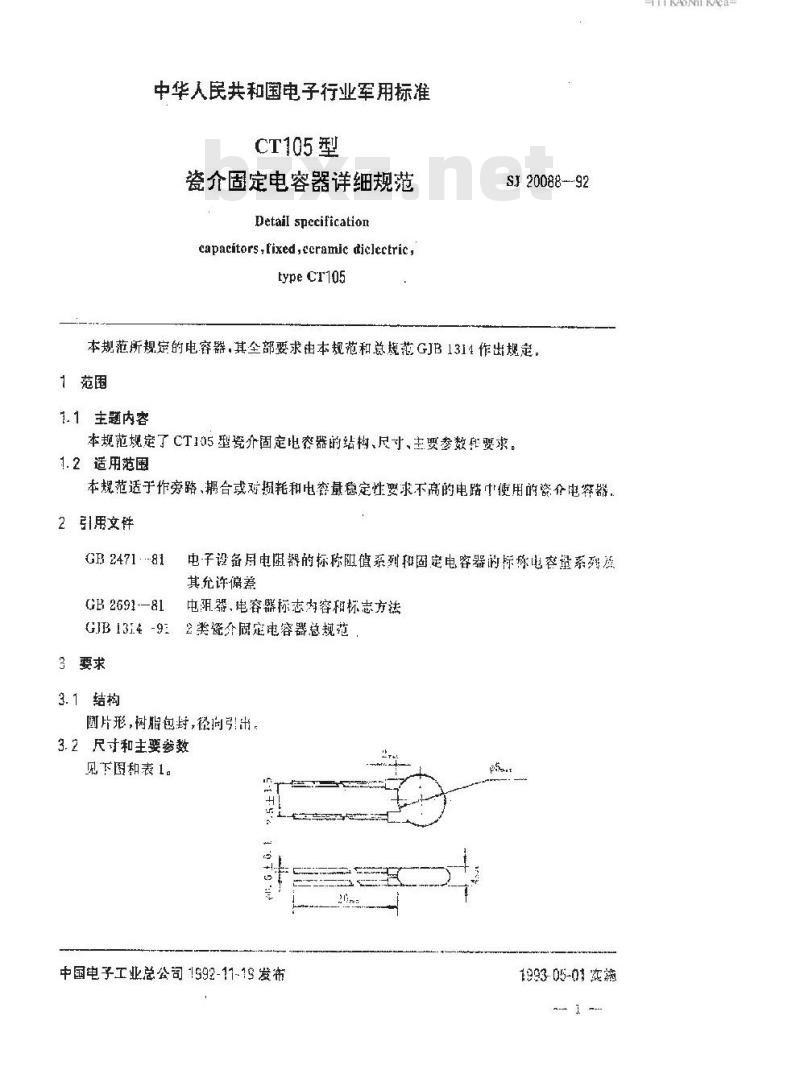

中华人民共和国电子行业军用标准CT105型
瓷介固定电容器详细规范
Detail spcification
capacitors,fixedecramicdiclctric，type Cr105
SJ20088--92
本规范所规定的电容器，其全部要求由本规范和总规范GJB1314作出规定。1范围
1.1主题内容
本规范规定了CT105型瓷介固定电容器的结构、尺寸、主要参数要求1.2适用范围
本规范适于作旁路、合或对损耗和电奔量稳定性要求不高的电路中便用的瓷介电容器2引用文件
GB 2471 . -81
GB 2691-81
电子设备月电阻器的标称阻值系列和固定电容器的标称电客量系码及其允许偏差
电阻器，电容器标志内睿和标志方法GJB1314-92
2类瓷介厨定电容器总规范
3要求
3.1结构
圖片形，树脂包封径间引出，
3.2尺寸和主要参数
见下图和表 1。
中国电子工业总公司1992-11-19发布1993-05-01实赖
TKAoNKAca

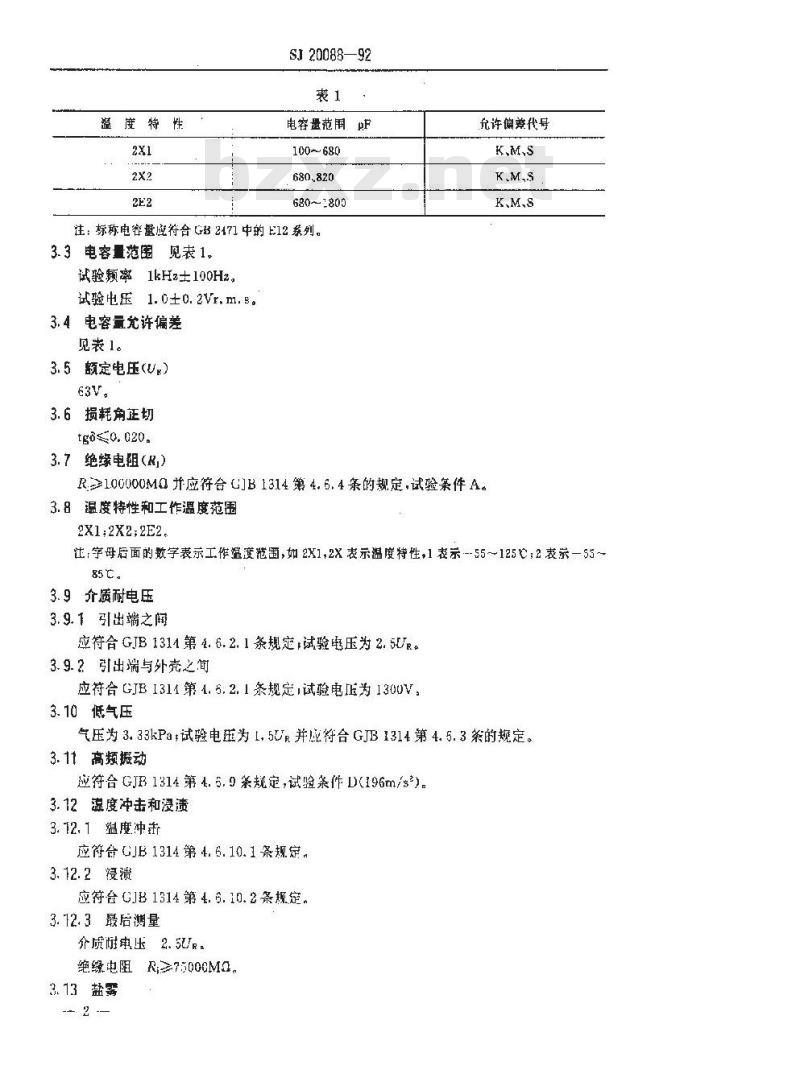

温度特性
SJ 20088—92
电容量范围F
100680
680~1800
注：标称电容量应符合GB2171中的E12系列。3.3电容量范围见表1，
试验频率1kHz士100Hz。
试验电压1.0±0.2Vr.m.5。
3.4电容量允许偏差
见表1。
3.5额定电压（Vk）
3.6损耗角正切
tgos0.020.
3.7绝缘电阻(R)
充许偏差代号
K、M、S
R:≥100000M0 并应符合 GJB 1314 第 4.6,4 条的规定,试验案件 A。3. 8温度特性和工作温度范围
2X1:2X2;2E2.
注字母后面的数字表示工作温度范围,如 2X1,2X表示温度特性,1 表示 --55125 C;2表示—53 ~85c。
3.9介质耐电压
3.9.1引出端之阔
应符合 GJB 1314 第 4. 6. 2. 1 条规定:试验电压为 2. 5UR g3.9.2引出端与外壳之简
应符合GJB1311第4.5.2.1条规定试验电正为1300V，3.10低气压
气压为3.33kPa试验电违为L,5UR并感符合GJB1314第4.5.3笨的规定。3.11高频振动
应符合 GJB 1314第4. 5. 0案规定，试验条件 D(196m/s*)。3.12源度冲击和浸速
3. 12. 1 温度冲
应符合 GJB 1314 第 4. 6. 10. 1 条规定。3.12.2没溃www.bzxz.net
应符台GJB 1314第4. 6. 10.2条规定。3.12.3最后谢量
介质脏电压2.5UR
绝绿电阻R≥75000M，
3.13盐雾
不适用。

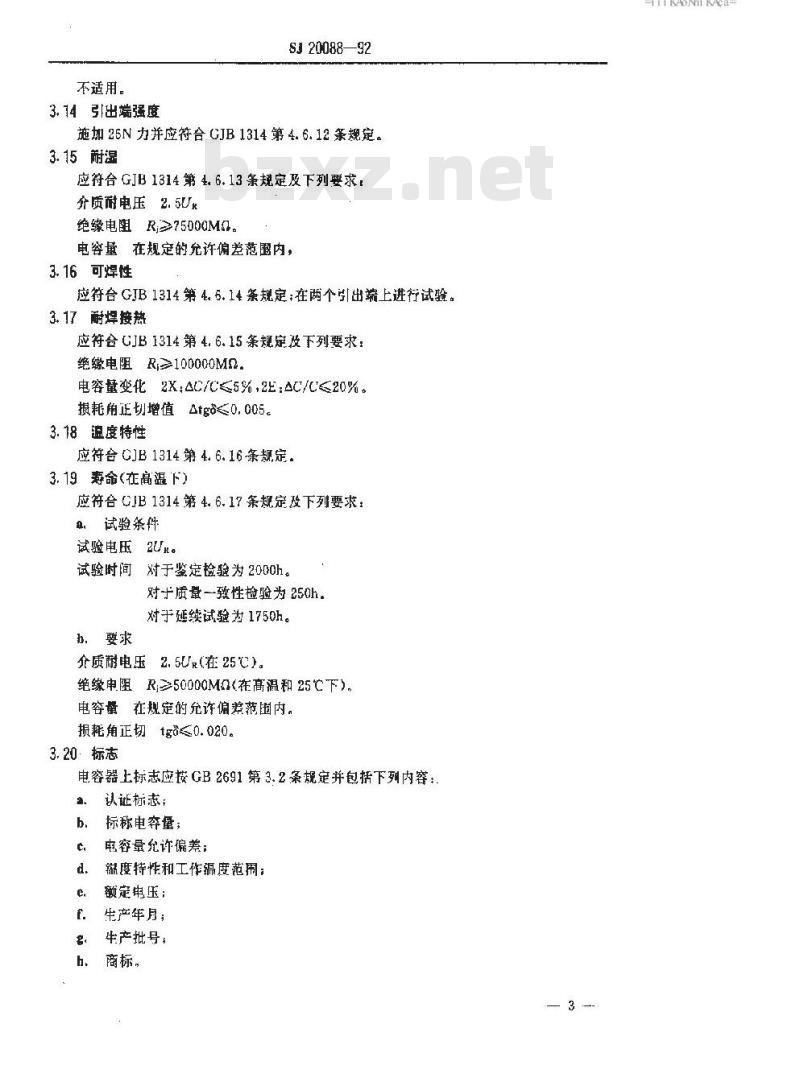

3. 14 引出端强度
SJ 2008892
施加 25N 力并应符合 GJB 1314 第 4.6.12 条规定。3.15耐湿
应符合 GJB 1314第 4. 6. 13 条规定及下列要求介质耐电压2.5Uk
绝缘电阻R≥75000M0。
电容量在规定的允许偏差范围内，3.16可焊性
应符台 GJB 1314 第 4. 6. 14 条规定;在两个引出端上进行试验。3. 17耐焊接热
应符合CJB1314第4.6.15条规定没下列要求：绝缘电阻R100000M0.
电容量变化2X：AC/C≤5%，2E：AC/C≤20%。损耗角正切增值fg0.005。
3. 18温度特性
应符台 CJB 1314第 4. 6. 16条规定。3. 19 寿命(在高温下)
应符合 GJB 1314 第 4. 6. 17 条规定及下列要求：a、试验条件
试验电压2Un。
试验时间对于鉴定检验为2000h。对于质量一致性检验为 250h.
对于延续试验为1750h。
办．要求
介质耐电压2.5U（在25℃)。
绝缘电阻R多50000M在高温和25C下），电容量在规定的允许偏差范围内。损耗角正切tgo≤0.020。
3.20标志
电容器土标志应按GB 2691第 3.2条规定并包括下列内容：认证标志：
标称电奔量；
电容量充许偏差：
輪度特性和工作温度范用：
额定电压：
生产年月；
牛产批号：
商标，
TrKAONKAca-

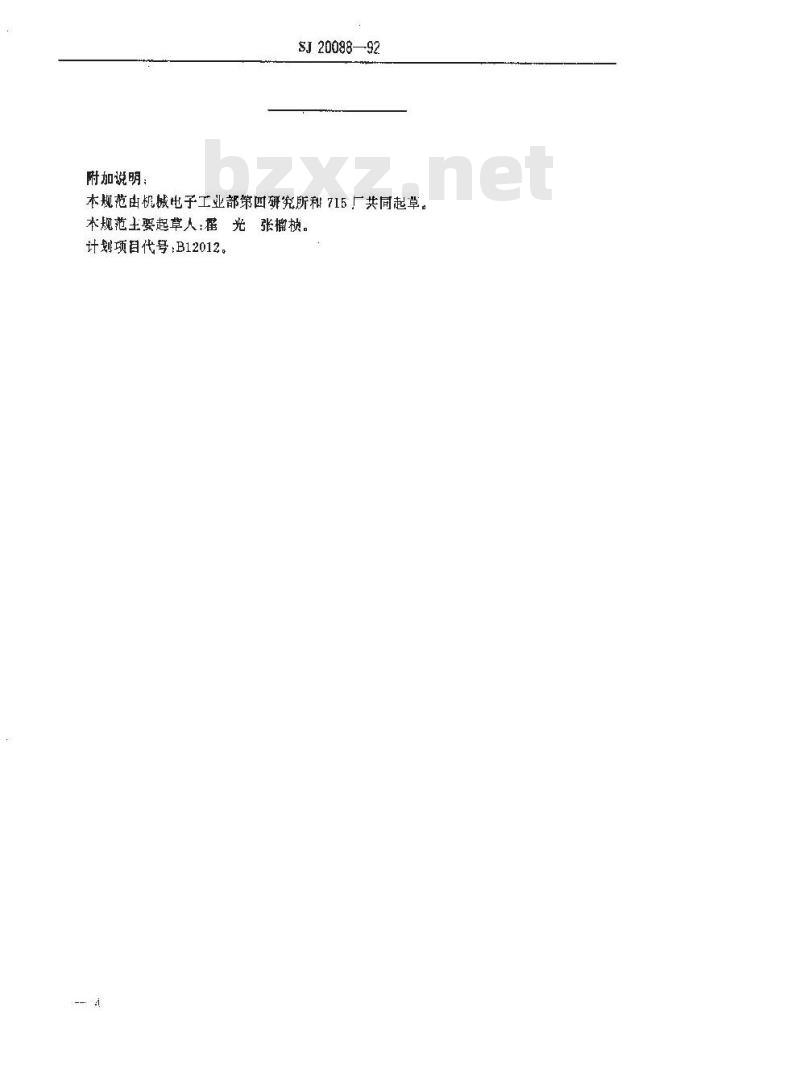

附加说明：
SJ 20088—92
本规范由机械子工业部第四研究所和715厂共同起草。本规范土要起草人：番
张桢。
计划项目代号：B12012。
